Жатка 7 метров на вектор

Первый современный российский комбайн Вектор РСМ-101 был представлен компанией Ростсельмаш в 2004 году. Он разработан для средних фермерских хозяйств и способен обрабатывать 750 га за сезон. При этом по показателям надежности и экономичности он не уступает импортной технике.

Видео:Привод шумахерСкачать

История

Vector 410 (проектное название РСМ-101) — представитель серии комбайнов «Vector», предшествующим которому является серия «Acros».

Является разработкой конструкторского бюро «Ростсельмаша», созданной в 2009 году «с нуля», с учётом всех современных тенденций в мировом комбайностроении и с ориентированием на потребности рынка.

Впервые в истории российского производства сельхозтехники Vector 410 был разработан в электронной системе сквозного проектирования, а не посредством бумажных чертежей.

Vector 410 пришёл на замену устаревшим версиям комбайнов, которые уступали по качеству иностранным конкурентам.

Целевая ниша потенциальных покупателей Vector 410 — малые и средние фермерские хозяйства.

Vector 410 отличается от предшественников компактностью и экономичностью в использовании: у него менее мощный двигатель и меньший объём зернового бункера. Выпускается в нескольких версиях, различающихся типом ходовой части, установленным оборудованием и комплектацией.

Варьируемая ходовая часть комбайна позволяет использовать его для уборки зерновых и других культур в любых климатических зонах на полях, с заболоченными грунтами и сложной геометрией, с уклоном до 8 градусов.

При использовании дополнительного оборудования способен убирать сою, зернобобовые культуры, сорго, подсолнечник, кукурузу, крупяные культуры, рапс и проч..

Видео:Жатка Акрос Вектор Торум Power Stream 600/700 (6 и 7 метров)Скачать

Достоинства комбайнов Вектор

Техника популярной марки отличается универсальностью, потому имеет очевидные преимущества:

• Исключены протечки. На гидравлических трубках соединения с колец и каучуковые уплотнители;
• Отсутствует сложная электроника. Нет необходимости обращаться к узким специалистам в случае поломки;
• Пневматические шины с грунтозацепами. Техника легко передвигается по заболоченным местностям;
• Кожух зернового бункера закрывается с помощью электропривода;
• Роторный домолот. Зерно обрабатывается более деликатно;
• Наличие большого моторного отсека. Значительно облегчаются ремонтные работы и техническое обслуживание комбайна;
• Доступность запчастей для устранения различных неисправностей.

Есть и небольшие недостатки. Возможна протечка масла, сбой системы подсчёта убранной территории, отсутствие на жатках отдельных моделей возможности копирования ландшафта. Но в целом бюджетные комбайны полностью оправдывают свою стоимость и работают весь гарантийный период без серьёзных поломок.

Видео:Демопоказ жатки Дон Мар 9 кмСкачать

Комбайн Вектор 410

Данная модель выступает одной из первых. Активно применяется на фермерских угодьях мелкого и среднего размера. Стоимость Vector 410 намного ниже иностранных аналогов при высокой надёжности и эффективности комбайна.

С помощью Вектора 410 убираются агрокультуры всеми способами: прямым, комбинированным, раздельным. При наличии дополнительного оборудования можно убирать кукурузу, сою, подсолнечник, рапс, семенные травы и овощи. Ограничение имеется в уклоне ландшафта – до 800.

Устройство агрегата:

• Моторная часть с шестицилиндровым четырёхтактным дизельным двигателем с турбонадувом;
• Power Stream – жатка унифицированного типа, которая подходит и для других комбайнов данного производителя
• Эргономичная кабина, минимизирующая вредные производственные факторы на водителя (влага, пыль, вибрации);
• Гидравлика и ходовая;
• Трансмиссия, которая позволяет агрегату развивать скорость до 25 км/ч.

Преимущества модели:

• Высокооборотная тяга «ЯМЗ-236-НД», создающая мощность в 210 лошадиных сил;
• Горюче-смазочные вещества расходуются рационально с расчётом – на тонну зерна около 2,5 литров дизельного топлива;
• Гидростатическая трансмиссия «ГСТ-112», позволяющая плавно выбирать необходимую передачу под конкретную задачу;
• Высота реза регулируется;
• Гидравлический блок связан с большим гидроресивером в 50 литров;
• Жатка «Power Stream»с широким захватом;
• «Level Glide» — система, позволяющая подстраиваться под сложный ландшафт поля.

Комбайн зерноуборочный Вектор поставляется на полном приводе и на гусеничном ходу в зависимости от желания покупателя.

Технические характеристики агрегата:

• Жатка – 5/6/7/9 метров;
• Вместительность бункера – 6 м3;
• Продуктивность – до 12,8 тонн/час;
• Скорость выгрузки – 50 литров/секунду;
• Вес – 11 тонн.

Оценить специфику работы агрегата можно по видео.

Видео:Завод сельхозтехники в Лисаковске наращивает темпы производстваСкачать

Комбайн Vector 420

Vector 420 (Вектор 420) является модификацией своего предшественника. Отличие заключается в увеличенной мощности двигателя (220 л. с. вместо 210 л. с. у Vector 410), уменьшенной массе (на 500 кг), в отсутствии полного привода и возможности замены колёс на полугусеничный ход.

Видео:Навесная жатка Дон Мар 9 метров для Enisey (Header Don Mar 9m Enisey)Скачать

Жатка Комбайна Вектор 410

Оборудован комбайн Вектор 410 адаптером в виде универсальной жатки. Её особенность состоит в том, что она имеет регулируемую ширину захвата, которая может составлять 5,6,7 и 9 метров. При этом ширина захвата подборщика равна 3,4 метра. Такая конструкция адаптера позволяет снизить потери зерна, получаемые в результате осыпания. Особый механизм конструкции равномерно подаёт зерно, нивелируя влияние побочных факторов вроде проблемных участков обрабатываемой площади. Вместо неё может использоваться очесывающая жатка.

В дополнение к базовой комплектации жатки комбайн Вектор 410 может опционально иметь и тележку для её перевозки.

Комбайн Вектор 410 и колонна техники

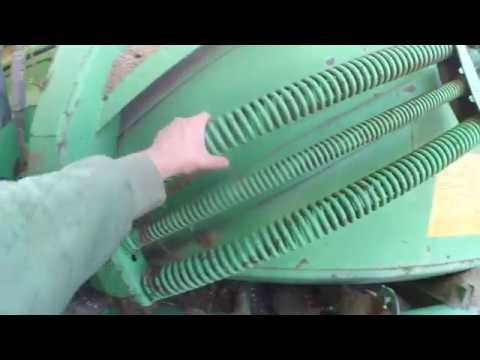

Видео:Натяжка пружин наклонной камеры комбайнов Дон,Вектор, Акрос 530-585.Скачать

Технические характеристики

Габаритные размеры в транспортном состоянии:

• длина (без жатки/с жаткой) – 7938/12000 мм;
• ширина – 3559 мм;
• высота – 4010 мм;
• радиус поворота – 8100 мм.

Компактные габариты и масса в 11075 кг позволяют технике уверенно преодолевать участки с неустойчивым грунтом. Комбайн может развивать скорость до 20 км/час при движении по общим дорогам. Рабочая скорость лежит в границах 3,2-9,4 км/час.

Эксплуатационные характеристики:

• производительность (уборка зерновых) – до 12,8 т/час;
• ширина жатки – 5000/6000/7000/9000 мм;
• емкость бункера – 4500-6000 л;
• скорость выгрузки – 42 л/сек;
• высота выгрузки – 3475 мм.

Качество работы комбайна:

• потери зерновой массы за жаткой – до 0,5%;
• потери зерновой массы за молотилкой – до 1,5%;
• дробление зерновой массы – до 2%;
• объем сорной примеси – до 2%.

Видео:Навесная жатка Дон Мар 9 метров Вектор (Header Don Mar 9m Vector)Скачать

Комбайн Vector 425

Vector 425 (Вектор 425) — модификация комбайна Vector 410, в которой устранены конструктивные недостатки, выявленные при эксплуатации Vector 410.

Видео:Настройка жатки по рекомендациям Леонида Клаузера.Скачать

Руководство по эксплуатации

Покупая Вектор-410 у официального дилера, специалисты сервисного центра ознакомят ваших сотрудников с инструкцией по эксплуатации комбайна. Простая конструкция техники позволяет самостоятельно производить обслуживание, а широкая сервисная сеть обеспечивает доступность любых запчастей.

При возникновении неисправностей техники представители Ростсельмаш гарантируют ее ремонт в течение 48 часов, а замена основных узлов выполняется в пятидневный срок.

Видео:Вектор 410, долго опускается жатка, поднимается быстро, в чем проблема?Скачать

Двигатель

Vector 410 оснащается дизельным турбированным агрегатом модели ЯМЗ 236-НД (производитель – Ярославский моторный завод). 4-тактный V-образный дизель двигатель имеет жидкостное охлаждение, механический регулятор частоты вращения, жидкостно-масляный теплообменник и промежуточное охлаждение наддувочного воздуха типа «воздух-воздух».

Мотор серии ЯМЗ 236-НД разрабатывался специально для комбайнов семейства Вектор предприятия «Ростсельмаш». Важной особенностью силовой установки стал дополнительный запас мощности, позволяющий работать в любых условиях. В периоды пиковых или повышенных нагрузок мотор обеспечивает прирост мощности в размере 15-20%.

Характеристики двигателя ЯМЗ 236-НД:

• рабочий объем – 11,15 л;
• номинальная мощность — 154,5 (210) кВт (л.с.);
• максимальный крутящий момент – 882 Нм;
• номинальная частота вращения – 1900 об/мин;
• количество цилиндров – 6.

Комбайн Вектор 410 позиционируется как экономичная техника. Небольшой расход топлива обеспечивается за счет двигателя, расходующего примерно 1,8-2,5 л топлива на тонну зерна. Вместе с топливным баком на 540 л это позволяет работать без дозаправки до 16 часов.

Техника также оснащается воздушным компрессором со 110-литровым ресивером, облегчающим обслуживание машины в полевых условиях. Сам двигатель расположен сзади в максимально доступном месте.

Видео:Первые впечатления видимые недостатки безрядковой жатки унисибмаш наш 6,0Скачать

Комбайн Вектор 450

Данный комбайн Вектор зерновой был выпущен компанией «Ростсельмаш» в 2012 году. При изготовлении производитель впервые воспользовался электронным проектированием для лучшего спрогнозирования специфики работы ключевых систем и узлов агрегата. Такой подход сделал машину более надёжной и производительной.

Конструктивные особенности модели 450:

• Ходовая часть. Комбайн Vector на гусеничном ходу, потому значительно снижено давление на поверхность – до 0,5 кг/см2. Благодаря гидростатической схеме трансмиссии скорости переключаются легко, облегчая процесс выбора оптимального режима. Подвеска сбалансированная, потому комбайн копирует рельеф поля, при этом жатка не меняет положения;
• Шестицилиндровый турбированный мотор ЯМЗ-236 БК-7 с мощностью 255 лошадиных сил. Топливо расходуется экономно даже при максимальных нагрузках. Благодаря вместительному топливному баку в 540 литров машина работает длительное время без остановок на заправку. Система холодного запуска отвечает за пуск мотора при любой погоде, реверсивный компрессор позволяет сократить процесс технического обслуживания комбайна;
• Система обмолота. Барабан имеет большой диаметр, позволяющий увеличить территорию сепарации до 1,1 м2. Зерно подаётся наклонной камерой;
• Жатка. POWER STREAM копирует рельеф. Модель с дополнительными адаптерами для работы с разными сельскохозяйственными культурами. Единый гидроразъём упрощает замену навесных устройств.

Технические параметры:

• Мотор с мощностью 255 л. с.;
• Расход горючего – 6,33 кг/га;
• Топливный бак – 540 литров;
• Вместительность бункера – 4500 – 6000 литров;
• Разгрузка бункера – 50 литров/секунду;
• Ширина жатки – 5/6/7/9 метров;
• Вес агрегата – 16810 килограмм.

Отзывы владельцев о данной технике в большинстве положительные. Комбайн Vector 450 Truck является универсальной и надёжной машиной, способной работать вне зависимости от погодных условий и рельефа поля. Стоит обратить внимание и на другие зерноуборочные агрегаты, включая комбайн Нива.

Видео:Самая длинная жатка в мире (18,3 метров).Скачать

Затраты топлива

На покупку топлива уходит большая часть финансовых затрат, необходимых для обслуживания комбайна Вектор 410. Производитель поработал в данном направлении, стараясь сделать собственное изобретение экономически выгодным. Для сбора 1 тонны зерна потребуется количество горючего, которое не выходит за пределы 1,8 – 2,5 л.

Заправленного бака объемом 540 л будет достаточно для 16-тичасовой работы машины без дозаправки.

Видео:Правильные настройки жатки - уборка без проблемСкачать

Видео

История «братьев» похожа. Весной 2007 года «Ростсельмаш» открыл производство Акрос 530, ставшего настоящим прорывов в отечественной сфере сельхозтехники. Спустя 2 года появился Вектор 410. Разработка была новым проектом, создание которого велось с «нуля». При проектировании модели учитывались современные мировые тенденции в области комбайностроения. Машину впервые для России разрабатывали без использования бумажных чертежей, применяя электронную систему сквозного проектирования. Подобный подход позволил создать конкурентоспособный комбайн. При разработке нового семейства инженеры «Ростсельмаша» ориентировались на потребности рынка. В линейке бренда уже была модель, предназначенная для больших хозяйств, но для средних и малых потребителей она не подходила. Им требовалась сравнительно недорогая и надежная техника, которая по характеристикам превосходила бы комбайны советской эпохи (Енисей, Нива и другие).

В результате был создан РСМ 101 Вектор 410. Комбайн стал «золотой серединой» для небольших хозяйств и начинающих фермеров. Они получили надежного партнера по доступной цене.

Сфера применения модели Vector 410 – прямое комбайнирование и раздельная уборка колосовых и других культур. Техника предназначена для работы на равнинных полях с уклоном до 8 градусов. Комбайн способен выполнять следующие операции:

• срез культуры на корню;
• подбор из валков зерновой массы;
• сепарацию зерна;
• обмолот;
• сбор;
• выгрузку зерна из бункера;
• утилизацию или уборку незерновой части.

Специальные адаптеры позволяют убирать сорго, кукурузу, сою, крупяные и зернобобовые культуры, рапс, подсолнечник, семенники овощных культур и трав. Дополнительные приспособления не идут в базовой комплектации и поставляются отдельно.

В зависимости от области применения и условий эксплуатации модель Вектор 410 предлагается в следующих комплектациях:

• жатка с различной шириной захвата для уборки колосовых культур;
• молотильный агрегат с измельчителем-разбрасывателем с возможностью переналадки в укладчик для сбора незерновой части;
• транспортная тележка для перевозки жатки;
• платформа для подборщика с различной шириной захвата.

Модель РСМ 101 Вектор 410 – новый эталон в сегменте компактных комбайнов с высокой эффективностью и качеством работы.

Видео:Жатка Дон Мар| Переделка жатки Дон Мар| минусы #жатки ДонМарСкачать

Модификации и их характеристики

Унифицированные параметры продукции Ростсельмаш позволяют использовать рабочие инструменты для сбора различных зерновых культур. Адаптеры Power Stream включают как универсальные жатки (5-9 м), так и специальные:

1. Кукурузные. Имеют початкоотделитель для сбора зерен и измельчения листостебельной массы.
2. Жатка для подсолнечника позволяет убирать как низкорослые, так и высокорослые сорта. Эффективность уборки составляет 98%. Также существуют комплекты переоборудования из кукурузного адаптера, предназначенные для уборки подсолнечника.
3. Жатка для рапса разработана с учетом высокой степени травмирования культуры.
4. Для уборки сои применяется рабочий инструмент с гибким режущим элементом. Также предусмотрена возможность фиксации ножей для уборки других зерновых культур.
5. При раздельной уборке урожая устанавливается подборщик (3,4 или 4,3 м) с автоматической системой копирования рельефа.

В зависимости от условий эксплуатации Ростсельмаш предлагает несколько модификаций своей техники.

РСМ-101

Комбайн РСМ-101 Вектор — общее для всех модификаций инженерное название. Он относится к 4 классу техники, имеет лучшее соотношение цены и качества в мире, обладает всеми преимуществами более дорогого Актроса, но имеет меньшие размеры и лучшие показатели экономичности, а радиус его разворота составляет 8,1 м. Это позволяет использовать технику на полях малого и среднего размера.

Модель-410

Базовой модификацией РСМ-101 является комбайн Вектор-410, технические характеристики которого оптимизированы под основные потребности потребителей. Он оборудован двигателем ЯМЗ-236 НД мощностью 210 л. с. и постоянным полным приводом. Опционально возможна установка полугусеничного привода. На эту модификацию техники инженеры Ростсельмаш впервые установили систему автоматического реверса сепарации и синхронизации вращения мотовила со скоростью движения.

Производительность 410 при рабочей скорости 7 км/ч составляет 13,5 т зерна за 1 час работы или 1,9 л топлива на 1 т зерна.

Полная масса этой модификации РСМ-101 без жатки составляет 11 т, а максимальная скорость — 30 км/ч, что позволяет технике самостоятельно добираться до места сбора урожая.

Модель 420

Комбайн Вектор 420 имеет несколько отличий от предыдущей модели:

• силовая установка Cummins-QSB 6.7 мощностью 220 л. с.;
• ведущие передние колеса.

Упрощенная конструкция шасси позволила снизить массу на 500 кг и улучшить маневренность техники, но монопривод не позволяет использовать систему с полугусеничным ходом.

ВМГ-450

Модификация ВМГ-450 Track была разработана для сбора урожая на топких рисовых полях. На комбайн установлен двигатель ЯМЗ мощностью 255 л. с. и гусеничное шасси, позволяющее снизить давление на почву до 0,5 кг/см². Максимальная скорость данной модификации составляет 16 км/ч, а топливного бака хватает на 14 часов работы.

Видео:Шнек консольный жатка РСМ 081.27 Вектор, АкросСкачать

Импорт

Vector 410 — «самая популярная модель комбайна в Казахстане».

По информации на 2018 год, Vector 410 поставляется в Казахстан (основной импортёр), в Молдавию, Монголию, Грузию, Киргизию, Узбекистан.

Видео:Комбайн Vector 410 с жаткой Falcon Ростсельмаш, подсолнечник 2021Скачать

Трансмиссия комбайна

Любые тяжелые технические механизмы сегодня комплектуются гидростатической трансмиссией, которая гарантирует легкое управление, независимо от особенностей поверхности. При помощи гидравлической жидкости металлические элементы Вектора 410 защищены от трения и быстрого выхода из строя.

Система редко нуждается в ремонте и замене деталей, а также служит гораздо дольше механики. Характеристики трансмиссии обеспечивают бесступенчатое регулирование скорости и сохранение заданных показателей, что необходимо для оптимального соотношения мощности и точности.

Тросовый привод переключения передач комбайна Вектор 410

Видео:Жатка очесывающая "Эффекта-7,2 м"Скачать

Гидравлическая система

Состоит из 3-х насосов, соединенных в самостоятельный блок, поэтому все они функционируют на одной гидравлической жидкости, с единым баком. Создатели сумели переработать уплотнения, чтобы комбайны работали бесперебойно при пиковых нагрузках.

Гидравлическая система выполняет множество технических функций: управление механизмами, трансмиссия, способность изменения вместительности бункера. Использование гидромеханического копирования полей повышает качество сбора урожая на самых разных поверхностях.

Бункер комбайна Вектор 410

Видео:Настройка пружин жатки ДОН 1500Скачать

Рулевое управление

У комбайна Вектор 410 рулевое управление не зависит от нагрузок благодаря наличию гидравлического насоса. Только гидравлика делает мощные габаритные машины легкими в использовании, поэтому водитель при эксплуатации не испытывает никаких трудностей.

Комбайн Вектор 410 — вид сбоку

Видео:Жатка флекс 7,6 метров John Deere 925Скачать

Конструкция кабины

Во время работы операторы Вектора 410 будут находиться в самых комфортных условиях. Кабина имеет эргономичную форму, надежно защищена от попадания пыли, а также от вибраций и шума. Оптимальные условия внутри создаются с помощью системы отопления, вентилятора и кондиционера.

Стандартная комплектация включает:

• антенну;
• место, предназначенное для установки магнитолы;
• акустическую систему;
• рабочее кресло с множеством регулировок;
• откидное сидение для штурвального.

Воспользовавшись имеющимися настройками, можно без труда подогнать кресло под индивидуальные параметры.

Видео:пальцы и коса Шумахер на МКШСкачать

Комбайн Вектор 410

Комбайн Вектор 410 на собственном примере доказывает, что современная техника может быть не только мощной и красивой, но и максимально эффективной. Он разработан с применением всех доступных современных технологий с учётом многолетнего международного опыта в эксплуатации сельскохозяйственного транспорта этой категории. При этом его стоимость для многих окажется неожиданной.

Видео:везём жатку РСМ-081.27 шириной 9м - Акрос, Вектор, ТорумСкачать

Устройство зерноуборочного комбайна Вектор 410

При проектировании зерноуборочного транспорта команда пыталась добиться не только высокой мощности комбайна, но и отличных ходовых характеристик в сочетании с удобством использования. Поэтому рабочее место оператора (кабина) имеет большой обзор за счёт больших тонированных стёкол, и комфортную температуру внутри кабины, выдаваемую системой кондиционирования. Чего нет в старых моделях вроде КСК-100.

Большая часть основных модулей отлично справляется с работой в базовой комплектации, но при этом их можно улучшить добавлением опциональных узлов. К примеру, в двигатель могут быть добавлены воздушный компрессор и система мониторинга топливного расхода. Ходовая часть может дополняться полным приводом и съёмным полугусеничным ходом, а молотилка системой автоматической смазки.

Мощность комбайна обеспечивает 6-цилиндровый двигатель в 210 л.с., который имеет турбонаддув и обладаёт запасом крутящего момента в пределах до 15%. Беспрерывную работу техники в течение 16 часов обеспечивает объёмный топливный бак на 540 л. При этом не исключается работа в тёмное время суток, т.к. имеется набор из 6 галогенных ламп, обеспечивающих эффективную подсветку обрабатываемого пространства.

Тишина в кабине, обеспеченная системой гашения вибрации, заполняется звуками встроенной магнитолы. Также, помимо прочего, имеется система адаптирования к рельефу поля на основе гидромеханики и современная информационная система с функцией оглашения состояния систем и ситуационного кадрирования.

В дополнение к нему можно использовать другую технику, например, трактор ЮМЗ 6.

Выгрузка комбайна Вектор 410

Жатка Комбайна Вектор 410

Оборудован комбайн Вектор 410 адаптером в виде универсальной жатки. Её особенность состоит в том, что она имеет регулируемую ширину захвата, которая может составлять 5,6,7 и 9 метров. При этом ширина захвата подборщика равна 3,4 метра. Такая конструкция адаптера позволяет снизить потери зерна, получаемые в результате осыпания. Особый механизм конструкции равномерно подаёт зерно, нивелируя влияние побочных факторов вроде проблемных участков обрабатываемой площади. Вместо неё может использоваться очесывающая жатка.

В дополнение к базовой комплектации жатки комбайн Вектор 410 может опционально иметь и тележку для её перевозки.

Комбайн Вектор 410 и колонна техники

Технические характеристики комбайна Вектор 410

• Ширина захвата жатки/подборщика, м 5, 6, 7, 9/3,4;
• Ширина/диаметр молотилки, мм 1200/800;
• Частота вращения молотилки с/без редуктора, об/мин 200-450/420-945;
• Площадь соломотряса, кв. м 5;
• Площадь решетки очистки, кв. м 3,59;
• Частота вращения вентилятора очистки, об/мин 340-1185;
• Объем бункера, л 6000;
• Высота выгрузки, мм 3475;
• Скорость выгрузки, л/с 42;
• Мощность двигателя, л. с. 210;
• Скорость движения, км/час 0-25;
• Объем топливного/гидробака, л 540/50;
• Габариты транспортные ДхШхВ, мм 7940х3559х4010;
• Масса (без жатки и топлива), кг 10750-11400.

Видео о Комбайне Вектор 410

Комбайн вектор 410: технические характеристики, инструкция, отзывы

Первый современный российский комбайн Вектор РСМ-101 был представлен компанией Ростсельмаш в 2004 году. Он разработан для средних фермерских хозяйств и способен обрабатывать 750 га за сезон. При этом по показателям надежности и экономичности он не уступает импортной технике.

Устройство

Продукция Ростсельмаш собирается на автоматизированных конвейерах в России, Европе и Северной Америке. Каждая линия способна выпускать до 4000 ед. техники в год.

В зависимости от модификации комбайны Vector РСМ-101 комплектуются 3 видами турбированных дизельных 6-цилиндровых двигателей: ЯМЗ 210 л. с., ЯМЗ 255 л. с. или Cummins 225 л. c. Каждый из них обладает 20%-ным запасом мощности, а максимальный крутящий момент самого маломощного ДВС составляет 882 Нм. Топливный бак объемом 540 л обеспечивает 16 часов непрерывной работы техники без дозаправки.

Все комплектации зерноуборочного комбайна Вектор оборудованы воздушным компрессором, благодаря чему обслуживание техники можно проводить непосредственно в поле.

За передачу мощности отвечает гидростатическая трансмиссия ГСТ-112, конструкция которой позволила увеличить межсервисный интервал и эксплуатационный ресурс агрегата. А бесступенчатая регулировка скорости обеспечивает плавность и точность хода.

Гидравлическая система российского комбайна имеет общий контур и 1 бачек для жидкости. Это позволяет сократить расходы и упростить техническое обслуживание.

Для минимизации вредного влияния на почву техника оборудована колесами низкого давления с грунтозацепами, а колеи колес имеют равную ширину.

Вектор РСМ-101 оборудован просторной двухместной кабиной Comfort Cab 2 с площадью остекления 5 м². Благодаря этому достигается хороший обзор, а 6 галогеновых прожекторов позволяют работать в темное время суток. Для обеспечения максимального комфорта оператора кабина установлена на пневматические опоры, позволяющие минимизировать вибрацию и оснащена пылезащищенной системой кондиционирования и отопления, шумоизоляцией, магнитолой и охлаждающей камерой.

Также в кабине есть возможность регулировки кресла и рулевой колонки, а элементы управления находятся на подлокотнике сиденья водителя. Вся информация о техническом состоянии и режимах работы выводится на ЖК-дисплей с системой голосового оповещения «Adviser».

РСМ-101 оборудован однобарабанной молотилкой с удлиненной камерой, позволяющей использовать широкозахватные адаптеры (до 9 м). Для обеспечения максимальной эффективности рабочего инструмента применяется демпферная система копирования рельефа.

800 мм барабан применяется только на технике Ростсельмаш. Его диаметр позволил повысить площадь обмолачиваемой поверхности до 1,1 м², что в совокупности с механизмом регулировки зазора под барабаном обеспечивает высокий показатель сепарации, до 95%. А автономная четырехклавишная система остаточного домолота позволяет снизить потери зерна к минимуму. Молотилка оборудована датчиками потерь зерна и пробоотборником.

Комбайн имеет 3 способа обработки соломы после обмолачивания: измельчение и разбрасывание, укладка в валок или сбор в копнитель с системой автоматической выгрузки.

Бункер имеет трансформирующуюся крышу и способен вместить до 6 м³ зерна, полная выгрузка которого осуществляется за 2 минуты.

Универсальность, надежность и современное устройство комбайна Вектор-410 позволило ему получить спрос во всем мире.

Модификации и их характеристики

Унифицированные параметры продукции Ростсельмаш позволяют использовать рабочие инструменты для сбора различных зерновых культур. Адаптеры Power Stream включают как универсальные жатки (5-9 м), так и специальные:

1. Кукурузные. Имеют початкоотделитель для сбора зерен и измельчения листостебельной массы.
2. Жатка для подсолнечника позволяет убирать как низкорослые, так и высокорослые сорта. Эффективность уборки составляет 98%. Также существуют комплекты переоборудования из кукурузного адаптера, предназначенные для уборки подсолнечника.
3. Жатка для рапса разработана с учетом высокой степени травмирования культуры.
4. Для уборки сои применяется рабочий инструмент с гибким режущим элементом. Также предусмотрена возможность фиксации ножей для уборки других зерновых культур.
5. При раздельной уборке урожая устанавливается подборщик (3,4 или 4,3 м) с автоматической системой копирования рельефа.

В зависимости от условий эксплуатации Ростсельмаш предлагает несколько модификаций своей техники.

РСМ-101

Комбайн РСМ-101 Вектор — общее для всех модификаций инженерное название. Он относится к 4 классу техники, имеет лучшее соотношение цены и качества в мире, обладает всеми преимуществами более дорогого Актроса, но имеет меньшие размеры и лучшие показатели экономичности, а радиус его разворота составляет 8,1 м. Это позволяет использовать технику на полях малого и среднего размера.

Модель-410

Базовой модификацией РСМ-101 является комбайн Вектор-410, технические характеристики которого оптимизированы под основные потребности потребителей. Он оборудован двигателем ЯМЗ-236 НД мощностью 210 л. с. и постоянным полным приводом. Опционально возможна установка полугусеничного привода. На эту модификацию техники инженеры Ростсельмаш впервые установили систему автоматического реверса сепарации и синхронизации вращения мотовила со скоростью движения.

Производительность 410 при рабочей скорости 7 км/ч составляет 13,5 т зерна за 1 час работы или 1,9 л топлива на 1 т зерна.

Полная масса этой модификации РСМ-101 без жатки составляет 11 т, а максимальная скорость — 30 км/ч, что позволяет технике самостоятельно добираться до места сбора урожая.

Модель 420

Комбайн Вектор 420 имеет несколько отличий от предыдущей модели:

• силовая установка Cummins-QSB 6.7 мощностью 220 л. с.;
• ведущие передние колеса.

Упрощенная конструкция шасси позволила снизить массу на 500 кг и улучшить маневренность техники, но монопривод не позволяет использовать систему с полугусеничным ходом.

ВМГ-450

Модификация ВМГ-450 Track была разработана для сбора урожая на топких рисовых полях. На комбайн установлен двигатель ЯМЗ мощностью 255 л. с. и гусеничное шасси, позволяющее снизить давление на почву до 0,5 кг/см². Максимальная скорость данной модификации составляет 16 км/ч, а топливного бака хватает на 14 часов работы.

Руководство по эксплуатации

Покупая Вектор-410 у официального дилера, специалисты сервисного центра ознакомят ваших сотрудников с инструкцией по эксплуатации комбайна. Простая конструкция техники позволяет самостоятельно производить обслуживание, а широкая сервисная сеть обеспечивает доступность любых запчастей.

При возникновении неисправностей техники представители Ростсельмаш гарантируют ее ремонт в течение 48 часов, а замена основных узлов выполняется в пятидневный срок.

Отзывы владельцев и сколько стоит техника

Андрей, Ростовская область

Работаю на Векторе с 2005 года. За время эксплуатации наработали более 3 тыс. часов без неисправностей. За полную смену техника способна собрать до 160 т зерна.

Денис, Краснодарский край

В хозяйстве 3 уборочные машины РСМ. Комфортная и надежная техника. Поломки возникают редко, а специалисты сервисного центра быстро реагируют и устраняют неисправность.

Цена покупки и аренды комбайна Вектор-410 является самой низкой в своем классе. Стоимость на новый РСМ-101 начинается от 5,9 млн руб. за базовую комплектацию и достигает 10,5 млн руб. за гусеничную версию 450 Track, а пятилетняя б/у техника обойдется вдвое дешевле.

Зерноуборочный комбайн VECTOR 410 в работе, жатва 2017 село Ташла

Комбайн зерноуборочный (Vector 410(425))

РСМ 101 Вектор 410 – самоходная однобарабанная зерноуборочная техника. Модель является одной из первых разработок компании «Ростсельмаш». Серия создавалась для удовлетворения потребностей предприятий и фермерских хозяйств со средними и малыми уборочными площадями. Комбайн показывал отличную рентабельность при сезонной наработке до 750 гектаров. Экономичность, небольшая стоимость владения и приспособленность к российским условиям эксплуатации сделали машину весьма популярной у отечественных потребителей.

Модели серии Вектор представляют младшую линейку бренда «Ростсельмаш», которая располагается ниже семейства Акрос. Машины базируются на однобарабанной схеме и имеют схожую конструкцию. Однако модели Акрос относятся к пятому классу, а комбайны Вектор – к четвертому классу. РСМ 101 Вектор 410 во многом напоминает «старшего брата», но отличается большей экономичностью и компактностью. Модель имеет меньшую производительность и объем бункера, потому для значительных площадей уборки она не подойдет.

Серийное производство РСМ 101 Вектор 410 стартовало в 2009 году. Комбайн стал принципиально новым направлением развития компании «Ростсельмаш», которая разработала продукт для небольших хозяйств. Модель создавалась методом сквозного проектирования, что позволило создать конкурентоспособную технику. РСМ 101 Вектор 410 заполнил нишу, где ранее преобладали иностранные комбайны, которые для многих потребителей были очень «дорогим удовольствием». Машине удалось заменить устаревшие версии Енисей и Нива, которые серьезно уступали конкурентам.

Назначение

РСМ 101 Вектор 410 предназначался для раздельной или прямой уборки зерновых и других культур в любых зерносеющих зонах на полях, имеющих уклон до 8 градусов. Дополнительное оборудование позволяло настраивать технику под уборку сои, зернобобовых культур, сорго, подсолнечника, кукурузы, крупяных растений, рапса и даже семенников овощных культур.

Модификации и особенности

РСМ 101 Вектор 410 присутствует в нескольких версиях, которые различаются типом ходовой части, установленным оборудованием и комплектацией.

Среди особенностей комбайна выделяют:

• проверенные и высокопроизводительные жатки Power Stream;
• возможность регулировки высоты среза;
• тяговитую силовую установку ЯМЗ-236-НД;
• низкий расход горюче-смазочных материалов (около 2 л дизельного топлива на тонну зерновой массы);
• объединенный гидравлический блок, агрегированный с 50-литровым гидравлическим ресивером;
• современную гидростатическую трансмиссию ГСТ-112 с плавной регулировкой скорости;
• систему копирования рельефа Level Glide, позволяющую работать на полях с каменистыми вкраплениями и сложной геометрией;
• современную кабину с высокой степенью защиты от пыли, влаги и вибрации;
• наличие нескольких версий ходовой части (полугусеничный ход, полноприводное шасси).

Важным достоинством модели является многообразие операций с незерновой частью. Техника может измельчать солому, разбрасывать по поверхности поля, укладывать в копны или валки и собирать для последующей заготовки кормов.

Недостатки комбайна:

• некорректная работа механизма расчета убранной площади;
• регулярные протечки масла у реверсивных гидромоторов;
• не самое высокое качество сборки. У модели нередко встречаются не до конца закрученные крепежные элементы, ошибки в установке цепи транспортера и другие недоработки.

Технические характеристики

Габаритные размеры в транспортном состоянии:

• длина (без жатки/с жаткой) – 7938/12000 мм;
• ширина – 3559 мм;
• высота – 4010 мм;
• радиус поворота – 8100 мм.

Компактные габариты и масса в 11075 кг позволяют технике уверенно преодолевать участки с неустойчивым грунтом. Комбайн может развивать скорость до 20 км/час при движении по общим дорогам. Рабочая скорость лежит в границах 3,2-9,4 км/час.

Эксплуатационные характеристики:

• производительность (уборка зерновых) – до 12,8 т/час;
• ширина жатки – 5000/6000/7000/9000 мм;
• емкость бункера – 4500-6000 л;
• скорость выгрузки – 42 л/сек;
• высота выгрузки – 3475 мм.

Качество работы комбайна:

• потери зерновой массы за жаткой – до 0,5%;
• потери зерновой массы за молотилкой – до 1,5%;
• дробление зерновой массы – до 2%;
• объем сорной примеси – до 2%.

Двигатель

На РСМ 101 Вектор 410 устанавливаются отечественные дизельные моторы ЯМЗ 236-НД (Ярославский завод). 4-тактный турбированный агрегат с V-образным расположением цилиндров прекрасно справляется со своими функциями. Двигатель обеспечивает необходимую для работ повышенной сложности тягу, позволяя комбайну решать различные задачи. ЯМЗ 236-НД разрабатывался специально под семейство Вектор, потому он оптимально взаимодействует с другими узлами машины.

Особенности мотора:

• промежуточное охлаждение наддувочного воздуха с использованием теплообменника;
• механический регулятор частоты вращения;
• жидкостная система охлаждения;
• унификация с предыдущими моделями;
• адаптация к российским условиям работы;
• отсутствие фильтра грубой очистки (функции элемента выполняют встроенные детали топливного бака);
• простая конструкция, доступность запчастей и ремонтопригодность.

ЯМЗ 236-НД демонстрирует высокий уровень экономичности. На тонну собранного зерна тратится примерно 1,7-2 л топлива. Бак увеличенного объема (540 л) повышает автономность работы комбайна, позволяя обходиться без дозаправки до 16 часов.

Агрегат установлен в задней части техники за бункером. Он расположен так, чтобы оператор мог без проблем подобраться к узлам и деталям, участвующим в процессе технического обслуживания.

Характеристики мотора ЯМЗ 236-НД:

• рабочий объем – 11,15 л;
• номинальная мощность – 154,5 (210) кВт (л.с.);
• частота вращения – 1900 об/мин;
• число цилиндров – 6;
• максимальный крутящий момент – 882 Нм;
• запас крутящего момента – 15%;
• масса – 985 кг.

Устройство и особенности эксплуатации

Для всех элементов конструкции РСМ 101 Вектор 410 свойственна повышенная надежность. Комбайн комплектуется гидростатической трансмиссией ГСТ-112, имеющей бесступенчатую регулировку скорости и 3 рабочих диапазона. Каждая передача предоставляет широкие скоростные интервалы, что позволяет оптимизировать загрузку устройства обмолота и сепарации. Модель подходит для перегона на небольшие дистанции и развивает достаточную большую скорость. Передняя и задняя колея имеют одинаковый размер, за счет чего негативное влияние на грунт сокращается. В ходовой части используются шины низкого давления (ведущие колеса – 28L/R26, управляемые – 18.4/R24). Опционально РСМ 101 Вектор 410 оснащается полным приводом и полугусеничным ходом для работы на заболоченной и топкой местности (оптимальный вариант при уборке риса).

Гидравлическая система представлена силовыми насосами, объединенными в один блок и обеспечивающими работу 3 подсистем (основной, ходовой части и управления). Рабочая жидкость для всех систем находится в 50-литровом баке. Гидрораспределители устанавливаются в легкодоступных точках и имеют большое число секций. Для семейства Вектор в отличие от серии Акрос применяется немецкая гидравлика, что сказывается на надежности и качестве работы техники. Паяных соединений в гидравлике не предусмотрено (используются трубопроводы, соединенные посредством врезающихся колец). Благодаря этому ресурс работы системы значительно вырос.

В жатвенной части используются фирменные жатки Power Stream от компании «Ростсельмаш» с простым гидромеханическим механизмом копирования рельефа грунта Level Glide. Планетарный привод ножей типа Шумахер гарантирует качественный срез (аналогичный механизм используется на моделях Акрос).

В системе обмолота применяется супербарабан с диаметром 800 мм. Для него характерны приспособленность к суровым условиям работы (скрученные, засоренные культуры) и бережное отношение к зерну. Система сепарации РСМ 101 Вектор 410 сделана по аналогии с моделями Акрос, где она зарекомендовала себя с лучшей стороны.

В состав механизма остаточной сепарации включен новейший 7-каскадный соломотряс с 4 клавишами. 3-ступенчатая система очистки, дополненная автономным домолачивающим устройством, снижает потери и обеспечивает чистоту зерна на выходе. Выделенная зерновая масса попадает в бункер, оборудованный вибропобудителями, облегчающими выгрузку при повышенной влажности. Специальные датчики позволяют отслеживать уровень заполнения бункера. В случае 75-процентного заполнения зажигается фара-мигалка. Оператор может контролировать степень заполнения с рабочего места.

По уровню комфорта РСМ 101 Вектор 410 на голову выше всех советских комбайнов. Кабина Comfort Cab имеет повышенную защиту от пыли, шума и вибрации. Современные устройства отопления, вентиляции и кондиционирования создают здоровый микроклимат независимо от внешних факторов. В базовой комплектации техники значится аудиоподготовка (место под магнитолу, акустика и антенна). Подрессоренное сиденье с серией настроек позволяет отрегулировать место с учетом индивидуальных особенностей комбайнера. В салоне располагается откидное кресло для второго человека. Рулевая колонка также настраивается.

Основным элементом управления в РСМ 101 Вектор 410 является многофункциональный джойстик-манипулятор, который удобно ложится в ладонь. В стандартном исполнении устанавливается система Adviser (голосовое оповещение), контролирующая все техпроцессы, выполняемые машиной.

Сложные электронные устройства в конструкции комбайна практически отсутствует, что упрощает его обслуживание. Частичный ремонт машины можно выполнить в полевых условиях.
