Ступица шкива вариатора отбойного битера в сборе (ДОН-1500Б, ВЕКТОР, АКРОС)

Содержание

Купить в 1 клик
Оплата
Доставка
Ступица вариатора вектор 410
Наши преимущества
Запчасти к комбайнам Акрос и Вектор
🔍 Видео

Купить в 1 клик

Характеристики:

Устройство: Молотилка

Доставка:

Наша организация предлагает несколько вариантов получения товара:

Вы можете воспользоваться самостоятельным вывозом товара с нашего склада по адресу: Ростовская область, Аксайский район, город Аксай, проспект Аксайский, дом № 13П

Доставка транспортной компанией

Для доставки товара по территории России, Вы можете воспользоваться услугами транспортных компаний. Доставка производится только после предварительной 100%-й оплаты заказа. До терминала транспортной компании в г. Ростов-на-Дону мы доставляем самостоятельно — бесплатно.

Доставка товара по Ростову, Ростовской области и Краснодарскому краю

ООО «Агро-Ресурс» предлагает удобную доставку. Стоимость и возможность доставки товара согласовывается с менеджером при подтверждении заказа.

Оплата:

Перевод денежных средств на расчётный счёт, согласно выставленного счета

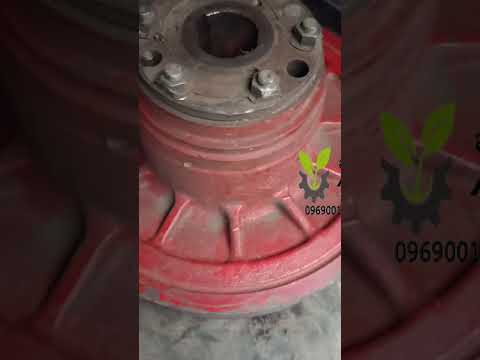

Видео:Ступица шкива отбойного битера с болтами 10.01.15.520-01Скачать

Оплата

Перевод денежных средств на расчётный счёт, согласно выставленного счета

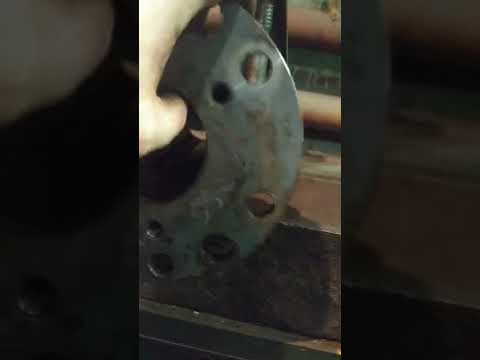

Видео:Ступица барабана контропривода Вектор. Снять и поставить. Замена болтов контропривода ВекторСкачать

Доставка

Наша торгующая организация предлагает несколько вариантов получения товара:
• Самовывоз с территории компании;
• Доставка транспортной компанией;
• Доставка товара по Ростову, Ростовской области и Краснодарскому краю

Самовывоз с территории компании

Вы можете воспользоваться самостоятельным вывозом товара с нашего склада по адресу: Ростовская область, Аксайский район, город Аксай, проспект Аксайский, дом № 13П
Режим работы:
• понедельник-пятница с 8:00 до 17:00
• суббота- воскресенье — выходной

Доставка товара по Ростову, Ростовской области и Краснодарскому краю
ООО «Агро-Ресурс» предлагает удобную доставку. Стоимость и возможность доставки товара согласовывается с менеджером при подтверждении заказа.

Доставка транспортной компанией
Для доставки товара по территории России, Вы можете воспользоваться услугами транспортных компаний. Доставка производится только после предварительной 100%-й оплаты заказа. До терминала транспортной компании в г. Ростов-на-Дону мы доставляем самостоятельно — бесплатно. Получение груза осуществляется на грузовом терминале транспортной компании в вашем городе. Мы сотрудничаем только с проверенными транспортными компаниями ( «Деловые линии», «Байкал Сервис», «ПЭК», ). Желаемую транспортную компанию Вы можете указать при оформлении заказа. Отправка товара производится в течение 3-х рабочих дней с момента поступления оплаты.

Уважаемые покупатели, обращаем ваше внимание на то, что:
• товар доставляется в том виде, в котором поставляется производителем;

Видео:ремонт вариатора барабанаСкачать

Ступица вариатора вектор 410

Вариатор барабана комбайна РСМ-101 «Вектор»

При замене ремня 3 (рисунок 6.3) на новый открутить два противоположно расположенных болта М12х25 крепления кольца 5.

В освободившиеся резьбовые отверстия подвижной ступицы 7 закрутить рым-болты, прилагаемые к комплекту ЗИП комбайна, и полностью раздвинуть диски ведомого шкива 4.

При раздвижении этих дисков возможен поворот одного диска относительно другого и при этом подкли-нивание рым-болтов. Во время раздви-жения дисков не прикладывать чрезмерных усилий во избежание изгиба рым-болтов.

По прекращении раздвиже-ния дисков необходимо открутить два других противоположно расположенных болта и вместо них ввернуть рым-болты до упора в диск, а предыдущие рым-болты вывернуть и продолжить раздвижение дисков. Затем установить ремень: сначала на диск подвижный 1 и диск неподвижный 2 ведущего шкива, предварительно раздвинутые до отказа, потом — ведомого; при этом для более глубокой посадки ремня между дисками его необходимо развернуть на 90° внутренней поверхностью на себя. После установки ремня рым-болты выкрутить и болты М12х25 установить на место.

ВНИМАНИЕ! ВО ИЗБЕЖАНИЕ ПЕРЕТЯЖКИ РЕМНЯ ЗАПРЕЩАЕТСЯ РАБОТАТЬ С ЧАСТОТОЙ ВРАЩЕНИЯ БАРАБАНА СВЫШЕ 950 МИН1.

При поломке муфты или других деталей вариатора барабана необходимо снять его с вала, для чего сначала отсоединяют колесо. Затем следует установить на шкив специальное приспособление для сборки — разборки вариатора барабана (рисунок 6.3) и только после этого разобрать вариатор барабана, открутив круглую гайку 6 (рисунок 6.4).

ВНИМАНИЕ! РАЗБОРКА ВАРИАТОРА БЕЗ ПРИСПОСОБЛЕНИЯ КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ, ТАК КАК МОЖЕТ ПРИВЕСТИ К НЕСЧАСТНОМУ СЛУЧАЮ.

Рисунок 6.3 — Приспособление для сборки — разборки вариатора

1 — вариатор; 2 — шайба упорная; 3 — труба; 4 -упор; 5 — головка; 6 — винт с рукояткой

Рисунок 6.4 — Вариатор барабана

1 — диск подвижный; 2 — диск неподвижный; 3
— ремень; 4 — диск ведомого шкива; 5 — кольцо; 6
— круглая гайка; 7 — подвижная ступица

Регулировка частоты вращения вентилятора очистки комбайна РСМ-101 «Вектор»

Величина воздушного потока, поступающего на очистку, регулируется только при работающей молотилке.

Регулировка оборотов вентилятора очистки производится с места оператора нажатием клавиши на пульте электрогидравлики. Увеличение оборотов вентилятора осуществляется сведением дисков контрпривода вентилятора с помощью гидроцилиндра 2 (рисунок 6.5), а уменьшение — разведением дисков под действием ремня при открытии запорного клапана в секции управления гидроцилиндром «на слив».
ВНИМАНИЕ! ВАРИАТОР ОБЕСПЕЧИВАЕТ ПОЛНЫЙ ДИАПАЗОН РЕГУЛИРОВАНИЯ ПРИ ВЫТЯЖКЕ РЕМНЯ ДО 3 %.

Числовое значение частоты вращения отображается на экране ПИ в кабине комбайна.

В конструкции контрпривода вентилятора предусмотрены следующие регулировочные элементы:

— два винта 1, закрепленные на фланце 6, необходимые для установки

зазора 2 мм между подвижным и неподвижным дисками, чем предохраняют ремень от преждевременной вытяжки при работе на максимальных оборотах. По мере вытяжки ремня с помощью винтов убирается зазор между дисками, что дает дополнительный запас максимальных оборотов;

— три регулировочные шайбы 4, установленные на пальцы 5, необходимые для получения дополнительного запаса минимальных оборотов при новом ремне. Для этого необходимо установить регулировочные шайбы между опорной тарелкой и упорами пальцев. По мере вытяжки ремня (более 2 %) регулировочные шайбы необходимо переставить в исходное положение (между опорной тарелкой и гайками).

Рисунок 6.5 — Контрпривод вентилятора

1- регулировочный винт; 2 — гидроцилиндр; 3 — тарелка опорная; 4 — регулировочная шайба; 5 — палец; 6 — фланец; 7 — диск подвижный; 8 -диск неподвижный; 9 — крышка подшипника

Видео:легко снять шкив контрпривода вектор 410Скачать

Наши преимущества

Качество запчастей, доступные цены, надежность, оперативность, квалифицированный персонал, поставка запасных частей по всей России

Видео:Снятие шкивов, увеличение и уменьшение оборотов барабана на комбаине Вектор 410.Скачать

Запчасти к комбайнам Акрос и Вектор

ACROS и VECTOR — зерноуборочные комбайны нового поколения, обеспечивающие высокую производительности при сборе урожая. У нас Вы можете заказать запчасти для комбайна «Акрос» и «Вектор» в Ростове, которые обеспечат безотказность работы вашей техники, так как поставляются с завода-изготовителя. Отличаются высоким качеством и отсутствием дефектов.
