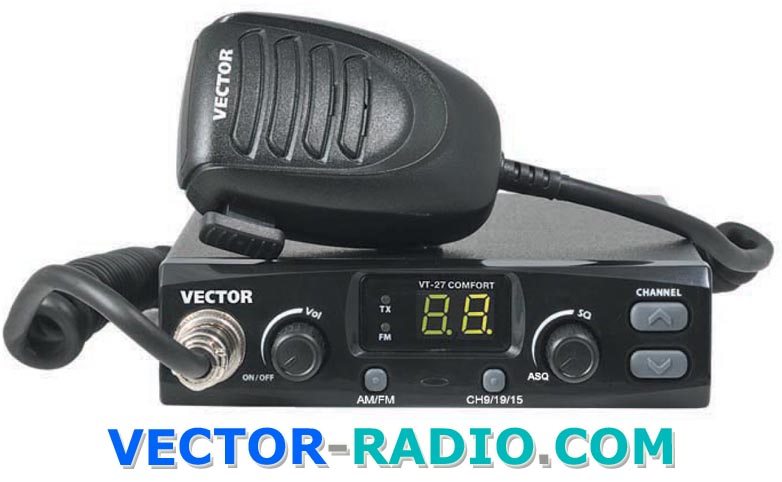

В приобретенной Вами радиостанции Vector VT-27 Comfort HP реализованы новые функции и режимы, которые до сих пор не встречались в CB радиостанциях! Настоятельно рекомендуем прочитать инструкцию полностью. Это поможет предотвратить возможные нарушения правил эксплуатации связной аппаратуры и максимально использовать возможности и удобства, предоставляемые радиостанцией при работе.
Поздравляем вас с выбором и приобретением продукции марки VECTOR. Ваша радиостанция Вектор VT-27 Comfort HP снабжена широким спектром функций и настроек, поэтому прежде чем эксплуатировать радиостанцию, необходимо прочитать эту инструкцию полностью. Наша компания в течение многих лет поставляет качественную связную аппаратуру, удовлетворяющую всем требованиям клиентов. Однако если у вас имеются предложения или пожелания по улучшению работы данного оборудования, они буду с благодарностью приняты. VECTOR VT-27 Comfort HP – это CB радиостанция, использующая передовые достижения в разработке аппаратного и программного обеспечения.
Впервые в радиостанции VECTOR VT-27 Comfort HP реализован Профессиональный режим работы с ячейками памяти ProMem ®! До сих пор этот режим работы был доступен только для профессиональных радиостанций, теперь он доступен для радиостанций CB диапазона.
Вы можете запрограммировать до 10 каналов памяти, которые Вам необходимы для работы, переключиться в Профессиональный канальный режим и больше не беспокоиться о том, что Вы случайно можете затеряться в большом количестве частот и каналов и потерять своего абонента!
После отключения питания все настройки и установки сохраняются.
Читайте внимательно инструкцию по эксплуатации и Вы сможете извлечь максимум пользы и удобства при работе с приобретенной Вами радиостанцией VECTOR.
Переключение между основными режимами работы:
Стандартный (любительский) режим работы с частотными каналами (далее стандартный режим)
Профессиональный ProMem® канальный режим работы с ячейками памяти (далее профессиональный режим) производится нажатием и удержанием кнопки AM/FM более 3 сек.
Кратковременное нажатие переключает вид модуляции: FM или АМ.
Длительное нажатие (более 3 сек) включает Профессиональный режим работы
Одновременное нажатие с кнопкой ▲ (Вверх) включает режим Запись информации в ячейки памяти (см. раздел Запись информации в ячейки памяти)
(2) Кнопка CH9-CH19-CH15
Кратковременное нажатие позволяет выбрать канал аварийного вызова: o CH9, FM, поддиапазон D, Европейская сетка o CH19, FM, поддиапазон D, Европейская сетка o CH15, АМ, поддиапазон D,Европейская сетка Переключение аварийно-информационных каналов происходит циклически: CH9→ CH19 →CH15 рабочий канал, стандартный режим.
9D (27,065 кГц) – частота службы спасения (FM)
19D (27,185 кГц) – частота информационно-справочной службы (FM)
15D (27,135 кГц) — канал автомобилистов/дальнобойщиков (AM) – «Дальнобой»
Удерживая нажатой эту кнопку, кнопками ▼(Вниз) или ▲ (Вверх) выберите необходимый поддиапазон (A,B,C,D и т.д.).
Горит красным, если радиостанция VT-27 Comfort HP находится в режиме передачи.
Горит зеленым, если радиостанция Vector Comfort HP находится в режиме FM.

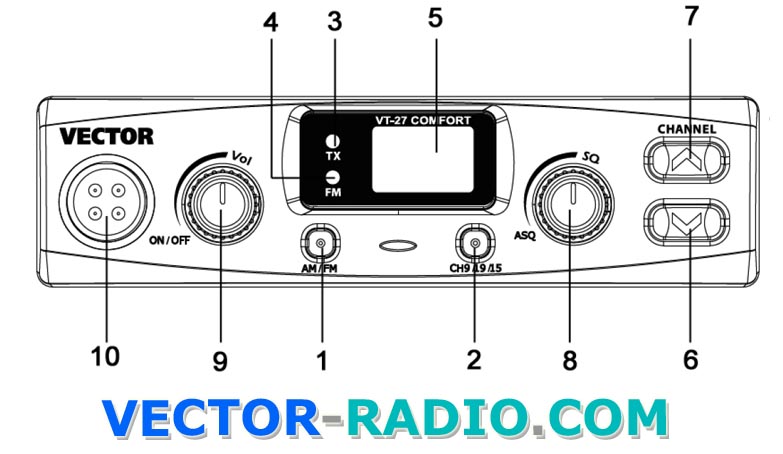

(5) Светодиодный дисплей
Двухразрядный светодиодный дисплей предназначен для индикации номера рабочего канала с 01 по 45 (Европейская сетка частот) или с 0.1. по 4.5. (Русская сетка частот, если установлен код страны 11).
Отображает частотный поддиапазон при выборе поддиапазона, после переключения канала (кратковременно) или при принудительном включении отображения текущего поддиапазона (кратковременно) длительным нажатием кнопки CH9-CH19-CH15.
Кратковременное нажатие – установка рабочего канала с меньшим номером. При нажатии – на индикаторе отображается текущий частотный поддиапазон (сетка), переключение канала следует при отпускании кнопки.
Нажатие этой кнопки при удержании нажатой кнопки CH9/CH19/CH15 переключает поддиапазоны (A, B, C и т.д.)
Кратковременное нажатие – установка рабочего канала с большим номером. При нажатии – на индикаторе отображается текущий частотный поддиапазон (сетка), переключение канала следует при отпускании кнопки.
Регулятор SQ позволяет обеспечить бесшумную работу радиостанции на прием при отсутствии полезного сигнала.
Впервые в радиостанции CB диапазона Вектор Комфорт HP реализовано 2 режима работы шумоподавителя:
Ручной (пороговый, по уровню фона радиоэфира), настраивается пользователем самостоятельно. Пороговый шумоподавитель позволяет обеспечить максимальный диапазон регулировки шумоподавителя, но не может отличить полезный сигнал от радиошума. Требуется как можно точнее установить уровень, при котором фоновый шумы эфира не слышны, но полезные сигналы не подавляются. Возможно подавление слабого сигнала полезной радиостанции.
Автоматический (по спектру радиосигнала), настройки не требует. Может отличить полезный сигнал (даже слабый) от радиошума (даже сильного) по спектру сигнала. В отличие от порогового шумоподавителя, может выделить даже слабый полезный сигнал и подавить даже сильную помеху, таким образом обеспечивается более комфортная работа.
Для настройки шумоподавителя:
Поворачивайте регулятор SQ/ASQ по часовой стрелке до тех пор, пока шум эфира не исчезнет. Постарайтесь как можно точнее установить уровень, при котором фоновые шумы эфира не слышны, но полезные сигналы не подавляются.
Поворачивайте регулятор SQ/ASQ против часовой стрелки (открытие шумоподавителя) для прослушивания слабых сигналов.
Поворачивайте регулятор SQ/ASQ против часовой стрелки до щелчка для включения автоматического шумоподавителя.
(9) Регулятор OFF/VOL (ВКЛ/Громкость)
Позволяет включить и выключить питание радиостанции, а также отрегулировать уровень громкости. Если в режиме приёма отсутствует сигнал, то рекомендуется открыть шумоподавитель и отрегулировать необходимый уровень громкости шума эфира.
Предназначен для подключения прилагаемого микрофона. Подключив микрофон к этому разъему, закрепите его фиксирующим кольцом.
1. Чтобы перейти из обычного режима в режим работы с ячейками памяти необходимо удерживать нажатой кнопку AM/FM в течение 3 сек.
2. Для перехода в стандартный режим работы (с частотными каналами) необходимо повторное длительное (более 3 сек) нажатие кнопки AM/FM.
ВНИМАНИЕ! Для переключения в Профессиональный режим Вы должны запрограммировать хотя бы 1 ячейку памяти. В противном случае, станция сообщит ошибке надписью «Er» на дисплее и переключение в Профессиональный режим не произойдет.
1. Включите станцию Vector 27 Comfort HP в Стандартном режиме.
2. Установить нужный канал, частотный поддиапазон и вид модуляции.
3. Войти в режим программирования ячеек памяти, нажав одновременно кнопку AM/FM и кнопку ▲ (Вверх) и удерживая их нажатыми более 2 сек. При этом дисплей радиостанции Вектор VT-27 Комфорт HP будет мигать, поочерёдно отображая номер ячейки памяти, сетку частот, поддиапазон и номер частотного канала, если ячейка памяти занята, либо только номер пустой ячейки.
4. Установить номер нужной ячейки памяти (с n0 по n9) кнопками ▲ (Вверх) или ▼(Вниз). Обратите внимание: если после «n» стоит точка (например, «n.1»), это значит, что канал уже занят. При записи в него нового канала, старая информация будет стерта. Будьте внимательны, чтобы не переписать полезную ячейку памяти.
5. Нажав и удерживая кнопку AM/FM до появления на индикаторе установленного канала и точки после «n», произвести запись в ячейку памяти. Точка после «n», например «n.5», означает, что пятая ячейка памяти занята.
6. Для выхода из режима работы с ячейками памяти необходимо кратковременно нажать тангенту PTT (кнопку коммутации ПРИЁМ-ПЕРЕДАЧА) либо дождаться автоматического выхода из этого режима спустя 10 сек.
7. Вы можете запрограммировать до 10 ячеек памяти для КАЖДОЙ сетки частот, например, EU, rU, 11 и т.д. (кода страны, см. раздел Установка частотной сетки).
Удаление информации из ячейки необходимо, когда нужно сократить количество используемых ячеек, чтобы неиспользуемые ячейки не отображались на дисплее и не сканировались.
Для удаления ячейки памяти:
1. Войти в режим программирования ячеек памяти, нажав одновременно кнопку AM/FM и кнопку ▲ (Вверх).
2. Выбрать кнопками ▲ (Вверх) или ▼(Вниз) ячейку памяти, информацию из которой необходимо удалить.
3. Удалить информацию из этой ячейки, удерживая нажатой кнопку CH9/CH19/CH15 более 2 сек. до пропадания точки после «n». Например «n5», означает, что пятая ячейка памяти – свободна либо удалена.
4. Для выхода из режима работы с ячейками памяти необходимо кратковременно нажать тангенту PTT (кнопку коммутации ПРИЁМ-ПЕРЕДАЧА) либо дождаться автоматического выхода из этого режима спустя 10 сек.
Работа в Профессиональном режиме с ячейками памяти
В Профессиональном режиме для работы доступны только запрограммированные ячейки памяти. Таким образом, например, если запрограммированы только три ячейки из десяти возможных, то доступны будут только эти три ячейки памяти.
Остальные ячейки памяти и частотные каналы не доступны.
Кратковременное нажатие – переключает вид модуляции AM или FM
Длительное нажатие более 3 сек – переключение в Стандартный (любительский) режим работы.
(2) Кнопка CH9/CH19/CH15
Кратковременное нажатие – переход в один из аварийно-информационных каналов безопасности (9/19/15): o CH9, FM, поддиапазон D, Европейская сетка o CH19, FM, поддиапазон D, Европейская сетка o CH15, АМ, поддиапазон D, Европейская сетка При отображении этих каналов дисплей мигает. Переключение аварийно-информационных каналов происходит циклически: CH9→ CH19 →CH15 →рабочий канал, профессиональный режим.
9D (27,065 кГц) – частота службы спасения (FM)
19D (27,185 кГц) – частота информационно-справочной службы (FM)
15D (27,135 кГц) — канал автомобилистов/дальнобойщиков (AM) – «Дальнобой»
При удержании нажатой этой кнопки более 2 сек. — дисплей будет последовательно отображать информацию об установленной ячейки памяти: номер канала → сетку (E/R) и частотный поддиапазон (A,B,C,D и т.д. и), например, EА или Рb → nX (номер ячейки памяти).
Горит красным, если радиостанция находится в режиме передачи.
Горит зеленым, если радиостанция находится в режиме FM.
(5) Светодиодный дисплей
Двухразрядный светодиодный дисплей предназначен для отображения номера ячейки памяти (n0 – n9) и дополнительной информации о её настройке.
Кратковременное нажатие – приводит к установке ячейки памяти с меньшим номером.
Продолжительное нажатие (более 3 сек.) – включает режим сканирования ячеек памяти вниз (см. раздел Сканирование ячеек памяти).
Кратковременное нажатие – приводит к установке ячейки памяти с большим номером.
Продолжительное нажатие (более 3 сек.) – включает режим сканирования ячеек памяти вверх (см. раздел Сканирование ячеек памяти).
Регулятор SQUELCH позволяет обеспечить бесшумную работу радиостанции Vector VT-27 Comfort HP на прием при отсутствии полезного сигнала. Впервые в радиостанции CB диапазона реализовано 2 режима работы шумоподавителя:
Ручной (пороговый, по уровню фона радиоэфира), настраивается пользователем самостоятельно. Пороговый шумоподавитель позволяет обеспечить максимальный диапазон регулировки шумоподавителя, но не может отличить полезный сигнал от радиошума. Требуется как можно точнее установить уровень, при котором фоновый шумы эфира не слышны, но полезные сигналы не подавляются.
Возможно подавление слабого сигнала полезной радиостанции.
Автоматический (по спектру радиосигнала), настройки не требует. Может отличить полезный сигнал (даже слабый) от радиошума (даже сильного) по спектру сигнала. В отличие от порогового шумоподавителя, может выделить даже слабый полезный сигнал и подавить даже сильную помеху, таким образом, обеспечивается более комфортная работа.
Для настройки шумоподавителя:
Поворачивайте регулятор SQ/ASQ по часовой стрелке до тех пор, пока шум эфира не исчезнет. Постарайтесь как можно точнее установить уровень, при котором фоновые шумы эфира не слышны, но полезные сигналы не подавляются.
Поворачивайте регулятор SQ/ASQ против часовой стрелки (открытие шумоподавителя) для прослушивания слабых сигналов.
Поворачивайте регулятор SQ/ASQ против часовой стрелки до щелчка для включения автоматического шумоподавителя.
(9) Регулятор OFF/VOL (ВКЛ/Громкость)
Позволяет включить и выключить питание радиостанции, а также отрегулировать уровень громкости. Если в режиме приёма отсутствует сигнал, то рекомендуется открыть шумоподавитель и отрегулировать необходимый уровень громкости шума эфира.
Предназначен для подключения прилагаемого микрофона. Подключив микрофон к этому разъему, закрепите его фиксирующим кольцом.
Сканируются только запрограммированные ячейки памяти. Таким образом, если запрограммированы только три ячейки из десяти возможных, то сканирование будет только этих трёх ячеек памяти.
1. Для включения или выключения режима сканирования необходимо удерживать нажатой кнопку ▲ (Вверх) или ▼(Вниз) в течение 2-3 сек. Направление сканирования (его можно менять в процессе сканирования) ячеек памяти (n1, n2, n3 … либо n0, n9, n8…) будет в соответствии с выбранной кнопкой. Наличие точки после номера ячейки памяти означает, что режим сканирования включен.
2. Кратковременное нажатие кнопки ▲ (Вверх) или ▼(Вниз) изменяет направление сканирования.
3. Сканирование кратковременно приостанавливается на занятом канале (на котором есть принимаемый сигнал).
4. Сканирование возобновляется автоматически через 5 сек, если Вы не остановили сканирование вручную или не нажали кнопку PTT в течение 5 сек.
5. Если сигнал пропадает раньше, чем истекли 5 сек, то сканирование возобновляется автоматически, через 2-3 сек. после пропадания принимаемого сигнала.
6. Возобновить сканирование не дожидаясь 5 сек паузы можно вручную, кратковременно нажав кнопку ▲ (Вверх) или ▼(Вниз).
7. При нажатии кнопки PTT во время сканирования (или паузы при приеме сигнала во время сканирования включается режим «Диалог», который приостанавливает (но не отключает!) режим сканирования.
Режим «Диалог» отличается следующими особенностями:
сканирование не возобновляется, пока вы удерживаете нажатой кнопку PTT (работаете на передачу)
сканирование не возобновляется, пока есть принимаемый сигнал (вы слушаете, например, диспетчера)
сканирование автоматически возобновляется (режим «Диалог» автоматически завершается) через 10-12 сек после отпускания кнопки PTT или через 10-12 сек после пропадания принимаемого сигнала
кратковременным нажатием кнопки ▲ (Вверх) или ▼(Вниз) Вы можете вручную завершить режим «Диалога» и возобновить сканирование
нажатие и удержание кнопки ▲ (Вверх) или ▼(Вниз) в течение 2-3 сек прекращает сканирование
Режим «Диалог» удобен в следующих случаях: Пример 1: Во время сканирования на канале, например n2, был обнаружен сигнал. Сканирование автоматически приостанавливается и Вы услышали, что Вас вызывает, например, диспетчер. Вы нажимаете кнопку PTT (передача) и отвечаете диспетчеру на вызов. Режим «Диалога» включается автоматически. Вы можете не опасаться, что радиостанция Вектор VT-27 Комфорт HP продолжить сканирование через 5 сек во время ответа диспетчера (как в режиме сканировании) и Вы не услышите ответ. После окончания ответа диспетчера Вам дается 10-12 сек (а не 2-3 сек, как при сканировании) на то, чтобы нажать кнопку PTT (передача) и ответить диспетчеру. Если радиообмен закончен и в течение 10-12 секунд, ни Вы не передавали, ни диспетчер не отвечал Вам, сканирование возобновляется автоматически. Если Вы не хотите, чтобы сканирование возобновилось через 10-12 сек, Вы можете незадолго до окончания 10-12 секундной паузы кратковременно нажать кнопку PTT и, таким образом, продлить паузу еще на 10-12 сек. Или прекратить сканирование вручную (см. пункт 1. раздела Сканирование ячеек памяти)
Пример 2: Во время сканирования на канале был обнаружен сигнал. Сканирование автоматически приостанавливается на 5 сек и Вы услышали полезную для себя информацию. Вам не нужно отвечать на вызов, но Вы не хотите, чтобы радиостанция Vector Comfort HP автоматически продолжила сканирование через 5 сек и Вы не услышите полезную информацию до конца. Для того, чтобы приостановить сканирование и прослушать полезную информацию до конца, нажмите кратковременно кнопку PTT, сканирование будет приостановлено и автоматически включится режим «Диалог». В режиме «Диалог» Вы можете спокойно прослушать всю полезную информацию до конца, не опасаясь, что сканирование автоматически запуститься через 5 сек, во время приема полезной информации, и Вы потеряете полезную информацию. Только ПОСЛЕ окончания полезного сигнала через 10-12 сек сканирование возобновиться автоматически. В любой момент Вы можете возобновить сканирование самостоятельно, нажав кратковременно кнопку ▲ (Вверх) или ▼(Вниз).
8. Нажатие кнопки AM/FM в режиме сканирования останавливает сканирование на текущем канале и переключает вид модуляции. Будьте внимательны!
9. Нажатие кнопки CH9/CH19/CH15 в режиме сканирования останавливает сканирование и переключает станцию на один из аварийно-информационных каналов. Будьте внимательны!

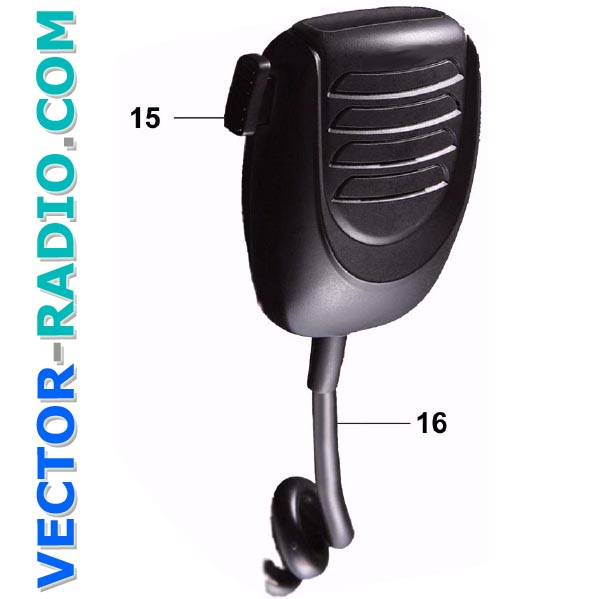

(15) Кнопка PTT (кнопка коммутации ПРИЁМ-ПЕРЕДАЧА)
Предназначена для коммутации радиостанции Вектор VT-27 Comfort HP на передачу. Нажмите кнопку PTT для работы на передачу, отпустите для перехода на прием.
(16)Микрофонный кабель с разъёмом
Четырех контактный микрофонный разъем с фиксирующим кольцом должен быть подключен к микрофонному гнезду на передней панели радиостанции.
Не пытайтесь вскрыть корпус радиостанции VT-27 Comfort HP. Внутри не содержится узлов, регулировка которых разрешается пользователю. Внесение модификаций в схему радиостанции Вектор Комфорт HP может привести к выходу из строя, изменения её технических характеристик и лишить гарантии. Если ваша радиостанция нуждается в ремонте, свяжитесь с сервисным центром или соответствующим техническим персоналом.
Прежде чем осуществлять установку радиостанции в автомобиле, выберите наиболее подходящее место для этого. Радиостанция Vector VT-27 Comfort HP должна располагаться в легкодоступном месте, но не мешать управлению транспортным средством. Используйте монтажную скобу и аксессуары, поставляемые в комплекте, для установки радиостанции. Крепеж монтажной скобы должен быть надежно затянут для предотвращения раскручивания от вибрации транспортного средства при движении. Монтажная скоба может крепиться сверху и снизу от радиостанции, она может быть расположена под любым удобным для вас углом (под приборной панелью или на крыше кабины).
Видео:✅ Ремонт Vector VT-27 Smart V.2 (брак фильтра второй ПЧ)Скачать
Установка основного устройства
Прежде чем подключать радиостанцию к электрической системе автомобиля, убедитесь, что питание радиостанции отключено, регулятор OFF/VOL (9) переведен в положение против часовой стрелки до упора (положение OFF). Кабель DC питания радиостанции Вектор VT-27 Comfort High Power (13) снабжен держателем предохранителя с предохранителем по положительному (+) проводу. Подключите кабель DC питания к электрической системе автомобиля. Несмотря на то, что в радиостанции предусмотрена защита от подключения питания неверной полярности, обратите внимание на правильность подключения. Подключите красный провод к положительной клемме (+), а черный провод к отрицательной клемме (-) аккумулятора автомобиля. Убедитесь, что оба провода на клеммах имеют надежный контакт и исключите возможность случайного короткого замыкания.
Видео:Commander mini VOYAGER CB Mobile Radio радиостанция 27Скачать
Установка антенны
Необходимо использовать специальную мобильную антенну диапазона 27 МГц. Установка антенны должна выполняться в сервисном центре или соответствующим техническим персоналом. Уделите особое внимание качеству заземления при установке антенны. Прежде чем подключать антенну к радиостанции необходимо произвести проверку работоспособности антенны, получив низкое (1,1 – 1,5) значение коэффициента стоячей волны (КСВ) с помощью соответствующих приборов. В противном случае выходной каскад передатчика радиостанции может быть выведен из строя. Антенна должна быть установлена на самой высокой части корпуса транспортного средства, как можно дальше от различных объектов и источников электрических и электромагнитных помех. Коаксиальный ВЧ кабель, соединяющий радиостанцию Вектор Комфорт HP и антенну, при прокладке внутри кабины автомобиля не должен подвергаться опасности повреждения. Рекомендуется периодически проверять корректность работы антенны и производить измерения коэффициента стоячей волны КСВ. Подключите коаксиальный ВЧ кабель от антенны к антенному гнезду (12) на задней панели радиостанции.
Как только радиостанция Vector VT-27 Comfort HP будет подключена к электрической системе транспортного средства и к антенне, вы можете выполнить процедуру проверки её работоспособности. Проверьте следующее:
(1) Убедитесь, что кабель питания подключен правильно и не нарушена полярность подключения.
(2) Убедитесь, что коаксиальный ВЧ кабель (от антенны) подключен к радиостанции, а сама антенна – настроена правильно (максимально допустимый КСВ – 2,0).
(3) Подключите микрофон к разъему (10) на передней панели радиостанции.
(4) Поверните регулятор SQ (8) по часовой стрелке для подавления шума эфира.
(5) Включите питание радиостанции Vector 27 Comfort HP, повернув регулятор OFF/VOL (9), и отрегулируйте уровень громкости. Установите необходимый канал, используя кнопки выбора канала (6 и 7).
(6) Поворачивайте регулятор SQ (8) для подавления шума эфира.
(7) Нажмите кнопку PTT (14) для работы на передачу, отпустите для перехода на прием.
Функция может быть недоступна в некоторых версиях. Выберите частотную сетку, разрешенную в Вашей стране.
Выключите радиостанцию
нажмите и удерживайте кнопку ▲ (Вверх)
отпуская кнопку ▲ (Вверх) включите радиостанцию
на дисплее Вы увидите мигающий код частотной сетки (код страны)
кнопками ▲ (Вверх) или ▼ (Вниз) выберите необходимую сетку частот
нажмите и удерживайте кнопку ▼ (Вниз) для сохранения выбора и перехода в нормальный режим работы
Для России рекомендуются следующие частотные сетки: EU (европейская сетка частот), rU (русская сетка частот) или 11 (европейская + русская сетки частот).
Основные технические характеристики
Общие сведения
Диапазон перекрываемых частот: 26.965 – 27.855 МГц Управление частотой: P.L.L. Рабочие температуры: -10°С до +55°С Питающее напряжение: 13.8 В постоянного тока ±15% Габариты: 180 х 35 х 140 мм Вес: 750 г
Приемник
Тип: Супергетеродин с МП управлением и двойным преобразованием частоты ПЧ: 1-я: 10.695 МГц, 2-я: 455 кГц Чувствительность: 0.5 μВ при 20 dB SINAD (FM) 0.5 μВ при 20 dB SINAD (AM) Аудио выход: 2.5 Вт Искажения аудио сигнала: менее 8% на 1 кГц Подавление зеркального канала: 65 dB Подавление соседнего канала: 65 dB Соотношение сигнал/шум: 45 dB Потребляемый ток: 150 mA (в режиме ожидания)
Передатчик
Тип передатчика: PLL синтезатор с МП управлением Максимальная ВЧ мощность: до 10 Вт при 13.8 В постоянного тока Модуляция: 85% — 90% (АМ) 1.8 кГц ±0.2 кГц (FM) Импеданс: 50 Ом
Инструкция и руководство для Vector VT-27 Radius на русском
11 страниц подробных инструкций и пользовательских руководств по эксплуатации
. ВНИМАНИЕ . Для переключения радиостанции в многосеточный режим (450 каналов) Необходимо нажать и удерживать кнопку CH9/19 более 2 секунд. На экране появится индикатор, отображающий частотный поддиапазон (буква-соответствующая выбранной сетке).
Введение ВНИМАНИЕ.
В приобретенной Вами радиостанции реализованы новые функции и режимы, которые до сих
пор не встречались в CB радиостанциях!
Настоятельно рекомендуем прочитать инструкцию полностью. Это поможет предотвратить
возможные нарушения правил эксплуатации связной аппаратуры и максимально
использовать возможности и удобства, предоставляемые радиостанцией при работе.
Поздравляем вас с выбором и приобретением продукции марки VECTOR. Ваша радиостанция
снабжена широким спектром функций и настроек, поэтому прежде чем эксплуатировать радиостанцию,
необходимо прочитать эту инструкцию полностью. Наша компания в течение многих лет поставляет
качественную связную аппаратуру, удовлетворяющую всем требованиям клиентов. Однако если у вас
имеются предложения или пожелания по улучшению работы данного оборудования, они буду с
VECTOR VT-27 RADIUS –
это CB радиостанция, использующая передовые достижения в
разработке аппаратного и программного обеспечения.
Пожалуйста, убедитесь, что радиостанция была вам поставлена в полной комплектации:
Основное устройство (радиостанция).
Кабель питания DC с держателем предохранителя.
Манипулятор с электретным микрофоном.
Аксессуары монтажной скобы (крепеж, регуляторы и т.д.).
Стандартный режим работы с частотными каналами, Передняя панель радиостанции
Впервые в радиостанции VECTOR VT-27 RADIUS реализован Профессиональный режим работы с
ячейками памяти ProMem ®! До сих пор этот режим работы был доступен только для профессиональных
радиостанций, теперь он доступен для радиостанций CB диапазона.
Вы можете запрограммировать до 10 каналов памяти, которые Вам необходимы для работы,
переключиться в Профессиональный канальный режим и больше не беспокоиться о том, что Вы случайно
можете затеряться в большом количестве частот и каналов и потерять своего абонента!
После отключения питания все настройки и установки сохраняются.
Читайте внимательно инструкцию по эксплуатации и Вы сможете извлечь максимум пользы и удобства
при работе с приобретенной Вами радиостанцией VECTOR.
Переключение между основными режимами работы:
Стандартный (любительский) режим работы с частотными каналами (далее
Профессиональный ProMem® канальный режим работы с ячейками памяти (далее
производится нажатием и удержанием кнопки AM/FM более 3 сек.
Стандартный режим работы с частотными каналами.
Передняя панель радиостанции
Кратковременное нажатие переключает вид модуляции: FM или АМ.
Длительное нажатие (более 3 сек) включает Профессиональный режим работы
Одновременное нажатие с кнопкой ▲ (Вверх) включает режим Запись информации в ячейки
памяти (см. раздел Запись информации в ячейки памяти)
Кратковременное нажатие позволяет выбрать канал аварийного вызова:
поддиапазон D, Европейская сетка
поддиапазон D, Европейская сетка
15, АМ, поддиапазон D,Европейская сетка
При отображении этих каналов дисплей мигает.
Переключение аварийно-информационных каналов происходит циклически: CH9→ CH19 →CH15
→ рабочий канал, стандартный режим.
(27,065 кГц) – частота службы спасения (FM)
(27,185 кГц) – частота информационно-справочной службы (FM)
(27,135 кГц) — канал автомобилистов/дальнобойщиков (AM) – «Дальнобой»
Регулятор SQUELCH позволяет обеспечить бесшумную работу радиостанции на прием при отсутствии
Впервые в радиостанции CB диапазона реализовано 2 режима работы шумоподавителя:
Ручной (пороговый, по уровню фона радиоэфира), настраивается пользователем самостоятельно.
Пороговый шумоподавитель позволяет обеспечить максимальный диапазон регулировки
шумоподавителя, но не может отличить полезный сигнал от радиошума. Требуется как можно
точнее установить уровень, при котором фоновый шумы эфира не слышны, но полезные сигналы
Возможно подавление слабого сигнала полезной радиостанции.
Сканирование ячеек памяти
Автоматический (по спектру радиосигнала), настройки не требует. Может отличить полезный
сигнал (даже слабый) от радиошума (даже сильного) по спектру сигнала. В отличие от порогового
шумоподавителя, может выделить даже слабый полезный сигнал и подавить даже сильную
помеху, таким образом, обеспечивается более комфортная работа.
Для настройки шумоподавителя:
Поворачивайте регулятор SQ/ASQ по часовой стрелке до тех пор, пока шум эфира не исчезнет.
Постарайтесь как можно точнее установить уровень, при котором фоновые шумы эфира не
слышны, но полезные сигналы не подавляются.
Поворачивайте регулятор SQ/ASQ против часовой стрелки (открытие шумоподавителя) для
прослушивания слабых сигналов.
Поворачивайте регулятор SQ/ASQ против часовой стрелки до щелчка для включения
Регулятор OFF/VOL (ВКЛ/Громкость)
Позволяет включить и выключить питание радиостанции, а также отрегулировать уровень
громкости. Если в режиме приёма отсутствует сигнал, то рекомендуется открыть шумоподавитель и
отрегулировать необходимый уровень громкости шума эфира. (10)
Предназначен для подключения прилагаемого микрофона. Подключив микрофон к этому разъему,
закрепите его фиксирующим кольцом.
Сканирование ячеек памяти.
Сканируются только запрограммированные ячейки памяти. Таким образом, если запрограммированы
только три ячейки из десяти возможных, то сканирование будет только этих трёх ячеек памяти.
Для включения или выключения режима сканирования необходимо удерживать нажатой кнопку
(Вверх) или ▼(Вниз) в течение 2-3 сек. Направление сканирования (его можно менять в процессе
сканирования) ячеек памяти (n1, n2, n3 … либо n0, n9, n8…) будет в соответствии с выбранной
кнопкой. Наличие точки после номера ячейки памяти означает, что режим сканирования включен.
Кратковременное нажатие кнопки
▲ (Вверх) или ▼(Вниз) изменяет направление сканирования.
Сканирование кратковременно приостанавливается на занятом канале (на котором есть
Сканирование возобновляется автоматически через 5 сек, если Вы не остановили сканирование
вручную или не нажали кнопку PTT в течение 5 сек.
Если сигнал пропадает раньше, чем истекли 5 сек, то сканирование возобновляется
автоматически, через 2-3 сек. после пропадания принимаемого сигнала.
Возобновить сканирование не дожидаясь 5 сек паузы можно вручную, кратковременно нажав
При нажатии кнопки PTT во время сканирования (или паузы при приеме сигнала во время
сканирования включается режим «Диалог», который приостанавливает (но не отключает!) режим
Режим «Диалог» отличается следующими особенностями:
сканирование не возобновляется, пока вы удерживаете нажатой кнопку PTT (работаете на
сканирование не возобновляется, пока есть принимаемый сигнал (вы слушаете, например,
сканирование автоматически возобновляется (режим «Диалог» автоматически завершается)
через 10-12 сек после отпускания кнопки PTT или через 10-12 сек после пропадания
кратковременным нажатием кнопки
▲ (Вверх) или ▼(Вниз) Вы можете вручную завершить
режим «Диалога» и возобновить сканирование
нажатие и удержание кнопки
▲ (Вверх) или ▼(Вниз) в течение 2-3 сек прекращает
Режим «Диалог» удобен в следующих случаях:
Пример 1: Во время сканирования на канале, например n2, был обнаружен сигнал. Сканирование
автоматически приостанавливается и Вы услышали, что Вас вызывает, например, диспетчер.
Вы нажимаете кнопку PTT (передача) и отвечаете диспетчеру на вызов. Режим «Диалога»
включается автоматически. Вы можете не опасаться, что радиостанция продолжить
сканирование через 5 сек во время ответа диспетчера (как в режиме сканировании) и Вы не
услышите ответ. После окончания ответа диспетчера Вам дается 10-12 сек (а не 2-3 сек, как
при сканировании.
при сканировании) на то, чтобы нажать кнопку PTT (передача) и ответить диспетчеру. Если
радиообмен закончен и в течение 10-12 секунд, ни Вы не передавали, ни диспетчер не отвечал
Вам, сканирование возобновляется автоматически. Если Вы не хотите, чтобы сканирование
возобновилось через 10-12 сек, Вы можете незадолго до окончания 10-12 секундной паузы
кратковременно нажать кнопку PTT и, таким образом, продлить паузу еще на 10-12 сек. Или
прекратить сканирование вручную (см. пункт 1. раздела Сканирование ячеек памяти)
Пример 2: Во время сканирования на канале был обнаружен сигнал. Сканирование автоматически
приостанавливается на 5 сек и Вы услышали полезную для себя информацию. Вам не нужно
отвечать на вызов, но Вы не хотите, чтобы радиостанция автоматически продолжила
сканирование через 5 сек и Вы не услышите полезную информацию до конца. Для того, чтобы
приостановить сканирование и прослушать полезную информацию до конца, нажмите
кратковременно кнопку PTT, сканирование будет приостановлено и автоматически включится
режим «Диалог». В режиме «Диалог» Вы можете спокойно прослушать всю полезную
информацию до конца, не опасаясь, что сканирование автоматически запуститься через 5 сек,
во время приема полезной информации, и Вы потеряете полезную информацию. Только
ПОСЛЕ окончания полезного сигнала через 10-12 сек сканирование возобновиться
автоматически. В любой момент Вы можете возобновить сканирование самостоятельно, нажав
кратковременно кнопку ▲ (Вверх) или ▼(Вниз).
Нажатие кнопки AM/FM в режиме сканирования останавливает сканирование на текущем канале и
переключает вид модуляции. Будьте внимательны!
Нажатие кнопки CH9/CH19/CH15 в режиме сканирования останавливает сканирование и
переключает станцию на один из аварийно-информационных каналов. Будьте внимательны!
VECTOR VT-27NAVIGATOR Мобильная CB радиостанция. Руководство пользователя
Евгений Голубцов 4 лет назад Просмотров:
1 VECTOR VT-27NAVIGATOR Мобильная CB радиостанция Руководство пользователя
2 Введение ВНИМАНИЕ! Настоятельно рекомендуем Вам прочитать этот документ полностью. Это поможет предотвратить возможные нарушения инструкций по эксплуатации связной аппаратуры. Поздравляем! Поздравляем вас с выбором и приобретением продукции марки VECTOR. Наша компания в течение многих лет поставляет качественную связную аппаратуру, удовлетворяющую всем требованиям пользователей. VECTOR VT-27 NAVIGATOR это CB радиостанция, использующий передовые достижения в разработке аппаратного и программного обеспечения. Комплект поставки Пожалуйста, убедитесь, что радиостанция была Вам предоставлена в полной комплектации: Основное устройство (радиостанция) Кабель питания DC с держателем предохранителя и предохранителем (5А, 250V) Микрофон Монтажная скоба в автомобиль Аксессуары монтажной скобы (крепеж, прокладки и т.д.) Микрофонный держатель (может отсутствовать, если крепѐж микрофона магнитный) Руководство пользователя Содержание Введение. 2 Содержание. 2 Таблица CTCSS частот радиостанции. 9 Установка. 9 Основные технические характеристики Таблица частотных каналов VECTOR VT-27 NAVIGATOR Страница 2
3 Органы управления Передняя панель (1) Кнопка включения Позволяет включить или выключить радиостанцию. (2) Кнопка выбора канала безопасности Позволяет устанавливать аварийные каналы CH9 / CH19 и авто-канал 15D.. 9D FM (27,065 кгц) частота службы спасения (FM) 19D FM (27,185 кгц) частота информационно-справочной службы (FM) 15D AM (27,135 кгц) — канал автомобилистов/дальнобойщиков (AM) (3) Кнопка изменения частотного стандарта / включения измерителя КСВ Позволяет выбрать «Европейскую» сетку частот (все частоты оканчиваются на «5») или «Российскую» (все частоты оканчиваются на «0»). Обратный переход осуществляется повторным нажатием этой кнопки. Удержание этой кнопки нажатой в течение 3 сек. позволяет включить встроенный КСВ метр. Измерение значения КСВ происходит в режиме передачи: КСВ от 1,0 до 1,5 считается приемлемым, от 1,5 до 3,0 удовлетворительным, свыше 3,0 а также при индикации OPEN — работать на передачу запрещается. (4) Кнопка выбора режимов F Позволяет выбрать удобный пользователю режим настройки: a. выбор вращением ручки настройки (14) необходимого частотного канала, а при нажатой ручке, еѐ вращением установку необходимого уровня громкости b. установку вращением ручки настройки (14) необходимого уровня громкости, а при нажатой ручке, еѐ вращением выбор необходимого частотного канала Нужный режим настройки можно установить, удерживая кнопку выбора режимов нажатой более 3 сек. VECTOR VT-27 NAVIGATOR Страница 3
4 Кроме того, кнопка позволяет выбрать следующие режимы регулировки: F1 — Sl регулировка чувствительности шумоподавителя ( SQ в пределах от 0 до 10 ) F2 ts выбор частот тонального шумоподавителя ( T-SQ CTCSS 1-48 ) F3 et включение / выключение компандера F4 Ac регулировка чувствительности микрофона (высокая/низкая) F5 Sc выбор режима сканирования (внутри выбранного поддиапазона — 45 каналов, либо весь диапазон 450 каналов F6 bp включение / выключение звуковой сигнализации нажатия клавиатуры F7 rb включение / выключение звукового обозначения конца передачи (Rodger beep) Включение и отключение режимов осуществляется основной ручкой настройки (валкодером). Компандер производит компрессию голосового сигнала при передаче и декомпрессию сигнала при приеме. Это позволяет получить более чистый и разборчивый сигнал, что позволяет улучшить качество и дальность связи в неблагоприятных условиях и на границе слышимости. Функция полезна в любых условиях, но особенно высока ее эффективность, если оба абонента имеют радиостанции с этой функцией. Компандер отключен Компандер включен Пример функционирования компандера при модуляции сигнала на прием и передачу (5) Кнопка включения субтонального шумоподавителя TSQ Позволяет включить или выключить субтональный (CTCSS) шумоподавитель (работает только в режиме ЧМ). (6), (7) и (8) Кнопки ячеек памяти М1, М2, М3 Позволяют выбирать каналы, записанные в соответствующие ячейки памяти. Для записи информации в ячейку памяти необходимо установить канал, поддиапазон и вид модуляции, затем нажать и удерживать в течении 3 сек. соответствующую кнопку. (9) Кнопка включения сканирования каналов Позволяет включить режим сканирования каналов (в соответствии с выбранным режимом 45 либо 450 каналов). Для выключения режима сканирования необходимо повторно нажать на кнопку либо кратковременно на тангенту РТТ микрофона. Нажатие и удержание этой кнопки в течении 3 сек. приведѐт к включению режима сканирования ячеек памяти. VECTOR VT-27 NAVIGATOR Страница 4
5 (10) Кнопка включения автоматического шумоподавителя ASQ Позволяет включить автоматический спектральный (уровень шумоподавления установлен изготовителем) шумоподавитель. (11) Кнопка выбора поддиапазона / сканирования двух каналов BD / DW Позволяет выбрать рабочий диапазон в пределах 45 каналов (A-J). Вторая функция этой кнопки — включение режима сканирования двух каналов. Для работы в этом режиме необходимо установить первый канал, затем нажать и удерживать кнопку в течение 3 сек., затем установить второй канал, сканирование начнѐтся через 2 сек. Повторное нажатие и удержание более 3 сек. приведѐт к выключению этого режима. Этот режим можно использовать и для сканирования двух ячеек памяти, а также для сканирования ячейки памяти и любого частотного канала. Для выключения сканирования необходимо повторно нажать на кнопку либо кратковременно на тангенту РТТ микрофона. (12) Кнопка выбора типа модуляции Позволяет осуществлять переключение типа модуляции FM или АМ для работы в режиме приема и передачи. (13) Кнопка переключения отображения частоты или номера канала Позволяет переключать отображение установленного канала в значение его частоты, при этом необходимо удерживать еѐ нажатой в течение 3 сек. Повторное нажатие приведѐт к обратному переключению. (14) Основная ручка настройки (валкодер). Позволяет установить необходимый частотный канал, отрегулировать уровень громкости радиостанции, значение которого отображается на ЖК дисплее в пределах от 0 до 19 и уровень шумоподавителя, его значение отображается на ЖК дисплее в пределах от 0 до 30. Уровни отображаются также и на линейке S-метра. Значения уровней фиксируется автоматически, спустя 3 сек. Для возврата к заводским установкам и перезапуска процессора радиостанции необходимо выключить еѐ, затем удерживая нажатым валкодер, включить радиостанцию повторно. После появления на дисплее надписи RESET отпустить кнопку. (15) Микрофонный разъѐм Подключите прилагаемый микрофон к этому разъему и зафиксируйте его до щелчка. Тип RJ-44 8 pin. (16) Индикатор BUSY/TX Горит зеленым цветом, если радиостанция находится в режиме приема и красным, если радиостанция находится в режиме передачи. VECTOR VT-27 NAVIGATOR Страница 5
6 ЖК дисплей (1) Относительная шкала выходной мощности Отображает относительный уровень ВЧ сигнала в режиме передачи. (2) Относительная шкала уровня модуляции Отображает относительный уровень НЧ сигнала (с микрофона) в режиме передачи. (3) Пиктограмма AM Отображается при выборе амплитудной модуляции. (4) Пиктограмма FM Отображается при выборе частотной модуляции. (5) Пиктограмма SC Отображается при включении режима сканирования. (6) Пиктограмма DW Отображается при включении режима сканирования двух выбранных каналов. (7) Пиктограмма T-SQ Отображается при включении режима тонального шумоподавителя (CTCSS). (8) Цифровой индикатор Отображает номер тона CTCSS при включении режима T-SQ (см. таблицу CTCSS частот), либо номер установленного канала при включенном отображении его частоты. При регулировке громкости сигнала либо уровня шумоподавителя отображает их текущий уровень. (9) Пиктограммы трѐх ячеек памяти Отображают номер выбранной ячейки памяти. VECTOR VT-27 NAVIGATOR Страница 6
7 (10) Шкала S-метра Отображает уровень сигнала в режиме приѐма. (11) Пиктограмма BP Отображается при включении режима звуковой сигнализации нажатия клавиатуры. (12) Пиктограмма RB Отображается при включении режима звукового обозначения конца передачи (Rodger beep). (13) Пиктограмма SQ-L Отображается (мигает) при установке уровня шумоподавителя. (14) Пиктограмма VO-L Отображается (мигает) при установке уровня громкости принимаемого сигнала. (15) Пиктограмма A-SQ Отображается при включении режима автоматического шумоподавления. (16) Пиктограмма SIG Отображается в этой модели радиостанции постоянно. (17) Пиктограмма MIC Отображается в этой модели радиостанции постоянно. (18) Пиктограмма TX Отображается в этой модели радиостанции постоянно. (19) Пиктограмма BUSY Отображается при открытом/отключенном шумоподавителе (занятом канале). (20) Буквенно-цифровой индикатор Отображает номер установленного канала, сетку частот: CE формат частоты ХХ.ХХ5 — «европейская», CH формат частоты ХХ.ХХ0 — «российская», либо значение частоты выбранного канала. Задняя панель (1) Разъем ANTENNA Разъем для подключения антенны. Подробности приведены в разделе Установка антенны. VECTOR VT-27 NAVIGATOR Страница 7

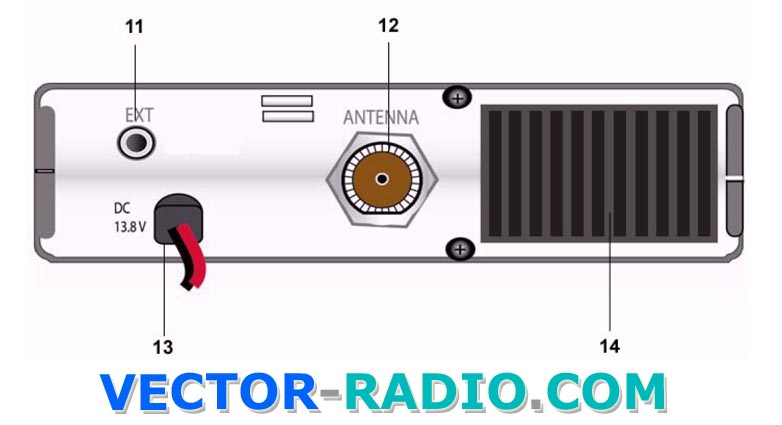

8 (2) Кабель питания 13.8 В DC Подключите кабель питания к источнику постоянного тока, напряжением 13.8 В и током не менее 3 А. (3) Разъем EXT (внешний громкоговоритель) Этот разъем предназначен для подключения внешнего громкоговорителя (опция). Микрофон (1) Тангента PTT (кнопка коммутации ПРИЁМ-ПЕРЕДАЧА) Предназначена для коммутации радиостанции на передачу. Нажмите тангенту PTT для работы на передачу, отпустите для перехода на прием. (2) Кнопка включения и выключения питания Предназначена для включения и выключения радиостанции. Для коммутации питания этой кнопкой основная кнопка включения, расположенная на передней панели должна быть включена. (3) Многофункциональный джойстик Дублирует кнопки (2),(3),(4),(13) и (14), расположенные на передней панели радиостанции. Удержание в нажатом положении этой кнопки в течение 3 сек включает режим блокировки основных кнопок управления радиостанции. При нажатии на любую из них в этом режиме дисплее мигает HOLD. (4) Кнопка выбора ячейки памяти/отключение шумоподавителя Позволяет выбирать каналы, записанные в соответствующие ячейки памяти. Однократное нажатие позволяет выбирать поочерѐдно ячейки памяти. Нажатие и удержание этой кнопки в течении 2 сек. приведѐт к выключению шумоподавителя. (5) Микрофон Чтобы избежать перегрузки микрофона и появления искажений, говорите не повышая громкость голоса и держите микрофон на небольшом (5-10 см) расстоянии ото рта. VECTOR VT-27 NAVIGATOR Страница 8
9 Таблица CTCSS частот радиостанции VECTOR VT-27 NAVIGATOR N тона CTCSS Частота Частота N тона CTCSS ( Hz) ( Hz) частоты CTCSS с 39 по 41 и с 42 по 48 являются нестандартными ВНИМАНИЕ! Не пытайтесь производить вскрытие корпуса радиостанции. Внутри корпуса радиостанции не содержится узлов, регулировка которых разрешается пользователю. Внесение модификаций в схему радиостанции может привести к выходу из строя, изменения еѐ технических спецификаций и лишить гарантии. Если ваша радиостанция нуждается в ремонте, свяжитесь с сервисным центром или соответствующим техническим персоналом. Установка Прежде чем осуществлять установку основного устройства в автомобиле, выберите наиболее подходящее место для этого. Радиостанция должна располагаться в легкодоступном месте, но не мешать управлению транспортным средством. Используйте монтажную скобу и аксессуары, поставляемые в комплекте, для установки радиостанции. Крепеж монтажной скобы должен быть надежно затянут для предотвращения раскручивания от вибрации транспортного средства при движении. Монтажная скоба может крепиться сверху и снизу от радиостанции, и она может быть расположена под любым удобным для Вас углом (под приборной панелью или на крыше кабины). VECTOR VT-27 NAVIGATOR Страница 9
10 Установка основного устройства Прежде чем подключать радиостанцию к электрической системе автомобиля, убедитесь, что питание радиостанции отключено. Кабель DC питания радиостанции снабжен держателем предохранителя с предохранителем по положительному (+) проводу. Подключите кабель DC питания к электрической системе автомобиля. Несмотря на то, что в радиостанции предусмотрена защита от подключения питания неверной полярности, обратите внимание на правильность подключения. Подключите красный провод к положительному терминалу (+), а черный провод к отрицательному терминалу (-) аккумулятора автомобиля. Убедитесь, что оба провода на терминалах имеют надежный контакт и исключите возможность случайного короткого замыкания. Установка антенны Необходимо использовать специальную мобильную антенну диапазона 27 МГц. Установка антенны должна выполняться в сервисном центре или соответствующим техническим персоналом. Уделите особое внимание качеству заземления при установке антенны. Прежде чем подключать антенну к радиостанции необходимо произвести проверку работоспособности антенны, получив низкое (1,1 1,5) значение коэффициента стоячей волны (КСВ) с помощью соответствующих приборов. Иначе выходной каскад передатчика радиостанции может быть выведен из строя. Антенна должна быть установлена на самой высокой части корпуса транспортного средства, как можно дальше от различных объектов и источников электрических и электромагнитных помех. Коаксиальный ВЧ кабель, соединяющий радиостанцию и антенну, при прокладке внутри кабины автомобиля не должен подвергаться опасности повреждения. Подключите коаксиальный ВЧ кабель от антенны к антенному гнезду на задней панели радиостанции. Рекомендуется периодически проверять исправность антенны и производить измерения коэффициента стоячей волны КСВ. Проверка работоспособности радиостанции Как только радиостанция будет подключена к электрической системе транспортного средства и к антенне, вы можете выполнить процедуру проверки еѐ работоспособности. Проверьте следующее: (1) Убедитесь, что кабель питания подключен правильно и не переполюсован. (2) Убедитесь, что коаксиальный ВЧ кабель (от антенны) подключен к радиостанции, а сама антенна — настроена (максимально допустимый КСВ 3,0). (3) Подключите микрофон к разъему на передней панели радиостанции. (4) Выключите шумоподавитель для подавления шума эфира. (5) Включите питание радиостанции и отрегулируйте уровень громкости. Установите необходимый канал, используя кнопки выбора канала. (6) Установите необходимый уровень шумоподавления или включите авто-шумоподавитель для подавления шума эфира. (7) Нажмите тангенту PTT для работы на передачу, отпустите для перехода на прием. VECTOR VT-27 NAVIGATOR Страница 10
11 Основные технические характеристики Общие сведения Диапазон перекрываемых частот МГц Управление частотой P.L.L. Диапазон рабочей температуры -10 С до +55 С Питающее напряжение 13.8 В постоянного тока 15% Габариты 150 х 140 х 40 мм Вес 860 г Приемник Тип ПЧ Чувствительность Аудио выход Искажения аудио сигнала Подавление зеркального канала Подавление соседнего канала Соотношение сигнал/шум Потребляемый ток Супергетеродин с двойным преобразованием частоты 1-я: МГц, 2-я: 455 кгц 0.2 В при 12 db С/Ш (FM) 0.5 В при 10 db С/Ш (AM) 4.0 Вт менее 8% на 1 кгц 65 db 65 db 45 db 250 ma (в режиме ожидания) Передатчик Тип передатчика PLL синтезатор с МП управлением Максимальная ВЧ мощность 10 Вт при 13.8 В постоянного тока Стабильность частоты ±600 Гц (0,005%) Модуляция 85% — 90% (АМ) 2.0 кгц 0.2 кгц (FM) Уровень внеполосных излучений не более 60 дб Импеданс 50 Ом Потребляемый ток 1300 ma (при отсутствии модуляции) VECTOR VT-27 NAVIGATOR Страница 11
12 Таблица частотных каналов. EU А B C D E F G H I L Примечание: Каналы с 1 по 40 соответствуют стандартным частотным каналам, каналы с 41 по 45 нестандартные каналы (так называемые «дырки»). VECTOR VT-27 NAVIGATOR Страница 12
