Направление индукционного тока
Правило Ленца
Поток вектора магнитной индукции
Формула магнитного потока
В чем измеряется магнитный поток
Связь магнитного потока и работы сил магнитного поля
Теорема Гаусса для магнитного поля
Как выяснить увеличивается ли поток вектора магнитной индукции
🔥 Видео

Направление индукционного тока

Направление индукционного тока, возникающего в катушке, зависит от того, приближается магнит к катушке или удаляется от нее.

Возникающий индукционный ток может притягивать или отталкивать магнит, т.к. катушка становится подобной магниту с двумя полюсами — северным и южным.
На основе закона сохранения энергии можно предсказать, в каких случаях катушка будет притягивать магнит, а в каких отталкивать его.

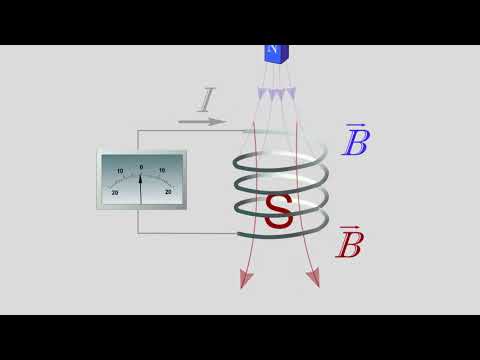

Взаимодействие индукционного тока катушки с магнитом.

В чем состоит различие двух опытов: приближение магнита к катушке и его удаление?

Если магнит приближать к катушке

Число линий магнитной индукции, пронизывающих витки катушки, или, что то же самое, магнитный поток, увеличивается.
Катушка становится подобной магниту, обращенному одноименным полюсом к приближающемуся к ней магниту.
Линии индукции ‘ магнитного поля, созданного возникшим в катушке индукционным током, выходят из верхнего конца катушки.
В катушке появляется индукционный ток такого направления, что магнит обязательно отталкивается.
Для сближения магнита и катушки нужно совершить положительную работу.

Если магнит удалять от катушки

Число линий магнитной индукции, пронизывающих витки катушки, или, что то же самое, магнитный поток, уменьшается.
Линии индукции ‘ магнитного поля, созданного возникшим в катушке индукционным током, входят в верхний конец катушки.
Катушка с током становится аналогична магниту, северный полюс которого находится снизу.
В катушке возникает ток такого направления, что проявляется притягивающая магнит сила.

Аналогично можно рассмотреть опыт, когда на концах стержня, который может свободно вращаться вокруг вертикальной оси, закреплены два проводящих алюминиевых кольца (одно из них с разрезом).

С разрезанным кольцом магнит не взаимодействует, так как разрез препятствует возникновению в кольце индукционного тока.
Отталкивает или притягивает другое кольцо магнит, зависит от направления индукционного тока, возникающего в кольце.
Поэтому закон сохранения энергии позволяет сформулировать правило, определяющее направление индукционного тока.

Правило Ленца

Существует правило, позволяющее определить направление индукционного тока, которое было установлено русским физиком Э. X. Ленцем:

Возникающий в замкнутом контуре индукционный ток своим магнитным полем противодействует тому изменению магнитного потока, которым он вызван.

или более кратко:

Индукционный ток направлен так, чтобы препятствовать причине, его вызывающей.

При увеличении магнитного потока через витки катушки индукционный ток имеет такое направление, что создаваемое им магнитное поле препятствует усилению магнитного потока через витки катушки.
Ведь линии индукции ‘ этого поля направлены против линий индукции поля, изменение которого порождает электрический ток.
Если же магнитный поток через катушку ослабевает, то индукционный ток создает магнитное поле с индукцией ‘ увеличивающее магнитный поток через витки катушки.

Применение правила Ленца:

1. Определить направление линий магнитной индукции внешнего магнитного поля.

2. Выяснить, увеличивается ли поток вектора магнитной индукции этого поля через поверхность, ограниченную контуром (ΔФ > 0), или уменьшается (ΔФ 0 и иметь одинаковое с ними направление при ΔФ По следам «английских ученых»
