Системы координат

При аэродинамических расчетах и изучении динамики движения самолетов используются различные системы координат. Чаще всего используются связанная, скоростная, нормальная и траекторная системы координат.

Связанная система координат 0XYZ жестко связана с самолетом (отсюда ее название). Начало этой системы совпадает с центром масс самолета (см. рис. 18). Ось 0X лежит в базовой плоскости самолета, она направлена в сторону носовой части и, как правило, параллельна САХ. Эта ось называется продольной осью. Ось 0Y тоже лежит в базовой плоскости самолета, при этом она перпендикулярна оси 0X и направлена к верхней части самолета. Она называется нормальной осью. Ось 0Z перпендикулярна базовой плоскости самолета и направлена в сторону правого полукрыла. Эта ось называется поперечной осью.

Рис. 18. Связанная система координат

Скоростная система координат 0X_aY_aZ_a связана с вектором скорости движения центра масс самолета относительно воздушной среды (см. рис. 19), ее начало также помещают в центре масс самолета. Ось 0X_a в скоростной системе координат всегда совпадает с вектором скорости и называется скоростной осью. Ось 0Y_a перпендикулярна вектору скорости, лежит в базовой плоскости самолета и направлена к верхней части самолета. Она называется осью подъемной силы. Ось 0Z_a проводят так, чтобы она дополняла оси 0X_a и 0Y_a до правой системы координат. Эта ось называется боковой осью.

Рис. 19. Скоростная система координат

Для описания взаимного положения осей связанной и скоростной систем координат используются угол атаки и угол скольжения. Углом атаки a называется угол между осью 0X связанной системы координат и проекцией вектора скорости на базовую плоскость самолета – . Углом скольжения b называется угол между вектором скорости и базовой плоскостью самолета. Легко заметить, что если скольжение отсутствует (b = 0), то определение угла атаки упрощается: угол a будет равен углу между продольной осью 0X и вектором скорости .

Нормальная система координат 0X_gY_gZ_g используется для описания пространственного положения самолета относительно поверхности Земли. Начало координат этой системы совпадает с началом связанной системы координат (см. рис. 20). Ось 0Y_g всегда направлена вверх по местной вертикали, а направление осей 0X_g и 0Z_g выбирается в соответствии с решаемой задачей, при этом плоскость X_g0Z_g всегда расположена горизонтально. Угол между осью 0X_g и проекцией оси 0X на горизонтальную плоскость X_Xg0Zg называется углом рыскания и обозначается y. Угол между продольной осью 0X и горизонтальной плоскостью X_g0Z_g называется углом тангажа и обозначается j. Угол между поперечной осью 0Z и горизонтальной плоскостью X_g0Z_g называется углом крена и обозначается g.

Рис. 20. Нормальная система координат

Траекторная система координат 0X_кY_кZ_к используется главным образом в динамике полета для описания движения самолета относительно поверхности Земли. В общем случае скорость полета относительно воздушной среды может не совпадать со скоростью полета относительно Земли, т.к. в реальной атмосфере почти всегда имеется движение воздушных масс, проще говоря, ветер. Ветер оказывает воздействие на самолет, и суммарная скорость его движения относительно поверхности Земли (земная скорость) будет равна:

, (31)

где – скорость самолета относительно воздушной среды;

– скорость ветра относительно Земли.

Траекторная система координат связана с вектором земной скорости . Начало координат этой системы совпадает с началом связанной системы координат (см. рис. 21). Ось 0X_к совпадает с направлением вектора земной скорости . Ось 0Y_к размещается в вертикальной плоскости, проходящей через ось 0X_к, и направлена вверх от Земли. Ось 0Z_к образует правую систему координат. Траекторная система координат может быть получена из нормальной путем поворота последней на угол пути x и угол наклона траектории q.

Рис. 21. Траекторная система координат

Углом пути x называется угол между проекцией вектора на горизонтальную плоскость X_g0Z_g и осью 0X_g. Угол наклона траектории q – это угол между вектором земной скорости и местной горизонтальной плоскостью X_g0Z_g.

Видео:Вектор. Сложение и вычитание. 9 класс | МатематикаСкачать

Основные навигационные понятия и определения

«Воздушная навигация» — наука о вождении воздушных судов по программной траектории.

Полет является сложным движением самолета в воздухе. Его можно разложить на поступательное движение центра масс и угловое движение вокруг центра масс. При описании положения самолета в процессе его поступательного движения используется ряд точек и линий. Они служат основой для ведения навигационных понятий, непосредственно связанных с движением центра масс самолета. К ним относятся: пространственное место самолета (ПМС), место самолета (МС), траектория полета (ТП), линия пути (ЛП).

Пространственное место самолета — точка пространства, в которой в данный момент находится центр масс самолета.

Место самолета – точка на земной поверхности, в которую в данный момент проектируется центр масс самолета. Пространственное место самолета и место самолета могут быть заданными и фактическими.

Траектория полета — пространственная линия, описываемая центром масс самолета при движении. Она может быть заданной, требуемой и фактической. Под пространственно — временной траекторией полета понимают траекторию полета, заданную не только в пространстве, но и во времени. Заданная пространственно- временная траектория называется программной.

Линия пути — это проекция траектории полета самолета на поверхность Земли. Проекция программной траектории полета на поверхность Земли называется линией заданного пути (ЛЗП). Линия, по которой должен пролететь самолет, называется маршрутом полета.

Профилем полета – называется проекция программной траектории на вертикальную плоскость, проведенную через развернутый маршрут полета в прямую линию. Проекция на земную поверхность фактической траектории полета самолета называется линией фактического пути (ЛФП). Вдоль маршрутов устанавливаются ВТ и МВП, представляющие собой ограниченные по высоте и ширине коридоры в воздушном пространстве.

ВТ — коридор в воздушном пространстве, ограниченный по высоте и ширине, предназначенный для выполнения полетов воздушными судами всех ведомств, обеспеченный трассовыми аэродромами и оборудованный средствами радионавигации, контроля и управления воздушным движением.

МВП — коридор в воздушном пространстве, ограниченный по высоте и ширине и предназначенный для выполнения полетов воздушными судами при осуществлении местных воздушных сообщений.

При решении ряда навигационных задач могут применяться несколько координатных систем. В общем случае их выбор и применение зависят от характера технических средств навигации и возможностей вычислительных устройств. Положение МПС и МС в любой системе определяется координатами, которые определяются линейными или угловыми величинами. В навигации к наиболее употребительным геоцентрическим системам относятся: географическая (астрономическая и геодезическая), нормальная сферическая, ортодромическая и экваториальная.

В качестве основных географических систем используются: прямоугольные правые системы координат (нормальная земная и стартовая), биполярные (плоская и сферическая), гиперболическая и горизонтальная.

При проектировании физической поверхности Земли на поверхность геоида используется астрономическая система координат. Координатами место самолета в этой системе являются:

· астрономическая широта j_а — угол между плоскостью экватора и направлением отверстий линий в данной точке, измеряющийся в плоскости экватора к полюсам от 0 о до ±90 о ;

· астрономическая долгота l_а — двугранный угол, заключенный между плоскостью Гринвичского меридиана и плоскостью, проходящей через отвесную линию в данной точке параллельно оси вращения Земли (плоскостью астрономического меридиана) измеряющийся от 0 о до ± 180 о к востоку и западу.

Координатами в геодезической системе (рис. 1.2) являются:

· геодезическая широта В – угол между плоскостью экватора 1 и нормальную 4 к референц — эллипсоиду в данной точке М (измеряется от плоскости экватора к полюсам от 0 о до ±90 о );

· геодезическая долгота L – двугранный угол между плоскостями Гринвичского и геодезического 5 меридианов данной точки М (измеряется от 0 о до ±180 о к востоку и западу, в некоторых случаях от 0 о до 360 о к востоку).

Географическая система координат:

· географическая широта j_г — двугранный угол, заключенный между плоскостью экватора и нормалью (отвесной линией) к поверхности эллипсоида (геоида) в данной точке М (измеряется от экватора к полюсам от 0 о до ±90 о );

· географическая долгота l_г – двугранный угол, заключенный между плоскостями начального (гринвичского) меридиана и меридиана данной точки М. Измеряется от 0 о до ±180 о к востоку и западу (при решении некоторых задач от 0 о до 360 о к востоку).

Нормальная система координат:

· нормальная сферическая широта j — угол между плоскостью экватора и направлением из центра земного шара в точку, являющуюся изображением соответствующей точки эллипсоида. Измеряется центральным углом или дугой меридиана в тех же пределах. Что и географическая широта;

· нормальная сферическая долгота l — двугранный угол между плоскостью начального (гринвичского меридиана) и плоскостью меридиана данной точки. Измеряется либо центральным углом в плоскости экватора либо дугой экватора от начального меридиана до меридиана данной точки в тех же пределах, что и географическая долгота.

Физическое состояние воздушной среды, а также направление ее перемещения относительно земной поверхности оказывают существенное влияние на траекторию движения самолета в любой системе координат. Для оценки движения самолета по траектории используются геометрические и механические величины, характеризующие пространственное положение самолета, скорость и направление его движения в некоторый момент времени. Их принято называть навигационными элементами полета и подразделять на навигационные элементы и движения.

Высота полета — это расстояние по вертикали от некоторого уровня, принятого от начала отсчета, до самолета.

Элементами второй группы являются: путевая скорость, путевой угол, угол сноса, воздушная скорость, курс и вертикальная скорость.

Скорость полета самолета определяют как относительно воздушной среды, окружающий самолет, так и относительно земной поверхности.

Курсом самолета γ – называется угол в горизонтальной плоскости между направлением, принятым за начало отсчета 1 в точке местоположения самолета, и проекцией на эту плоскость его продольной оси 2 (рис. 1.7).

Путевой скоростью полета называется скорость перемещения по земной поверхности МС, направленная по касательной к линии пути 2.

Путевым углом называется угол между направлением, принятым за начало отсчета и линией пути (вектором путевой скорости W). Он также как и курс отчитывается от начала отсчета по часовой стрелке от 0 о до 360 о .

Угол сноса a — самолета называется угол между вектором воздушной скорости и вектором путевой скорости в горизонтальной плоскости. Он считается положительным, если вектор путевой скорости расположен правее вектора воздушной скорости, отрицательным – если левее.

Вертикальной скоростью W_в называется вертикальная составляющая вектора полной скорости поступательного перемещения самолета относительно Земли W (рис. 1.7) .

Рассмотренные выше навигационные элементы полета могут быть заданными, фактическими и требуемыми. Например, линии фактического пути — фактический путевой угол, линии заданного пути — заданный путевой угол, а линии требуемого пути — требуемый путевой угол.

Постановка навигационной задачи основывается на определении программных, фактических и требуемых значений навигационно- пилотажных параметров относительно воздушной среды и земной поверхности, характеризующих соответствующие траектории полета.

Полету любого назначения предшествует расчет программной траектории и составление (разработка) заданной навигационной программы полета, рассчитанная программная траектория, обеспечивающая наиболее безопасный и экономический полет, может быть задана аналитически или графически в различных системах координат. Аналитически она выражается конечными уравнениями движения центра масс самолета, которые в широко распространенной ортодромической прямоугольной системе координат имеют вид:

(1.9)

где Z_з, S_з, H_з – заданные (программные) ортодромические прямоугольные координаты ПМС в заданный момент времени Т.

Для указания программной траектории полета экипажу задаются маршрут полета, время полета его опорных пунктов, а также профиль полета. Навигационная программа, разработанная на основе программной траектории, в зависимости от возможностей технических средств навигации и пилотирования может вводиться в запоминающие устройства навигационных вычислителей и представляться на индикаторах навигационной обстановки, автоматических картографических планшетах, полетных картах, бортовых журналах и планах полета. Полет по программной траектории согласно навигационной программе должен выполняться в соответствии с руководством по летной эксплуатации. В них регламентируются правила, условия и ограничения по летной эксплуатации и пилотированию самолета данного типа.

Характер траектории определяется режимами полета самолета. Последние в свою очередь, характеризуются различными навигационными и пилотажными параметрами, под которыми понимают механические и геометрические величины и их производные, применяемые в самолетовождении.

Навигационные и пилотажные параметры могут совпадать с навигационными элементами полета или быть связаны с ними простыми соотношениями. К навигационным параметрам относятся: координаты пространственного места самолета, путевая скорость, путевой угол, угол сноса, вертикальная скорость, производные этих параметров и другие.

К пилотажным относятся: воздушная скорость, курс самолета, вертикальная скорость относительно воздушной среды, угловая скорость, углы рыскания, крена, тангажа и др. Согласно такому делению параметров, используемых в СВЖ, различают навигационный и пилотажный режимы полетов.

Контрольные вопросы

1. Что такое предмет воздушная навигация?

2. Какой бывает траектория полета?

3. Какие геодезические системы координат наиболее употребительны в навигации?

4. Чем определяется характер траектории полета?

Ключевые слова:

Предмет воздушная навигация, ПМС, МС, ТП, ЛП, профиль полета, ВТ, МВЛ, астрономическая система координат, геодезическая система координат

географическая система координат, нормальная система координат, высота полета, курс самолета, путевая скорость, путевой угол, угол сноса.

Видео:Лекция 4.1 | Радиус-вектор, скорость и ускорение | Александр Чирцов | ЛекториумСкачать

Курсовая работа: Расчёт закона управления продольным движением самолета

РАСЧЁТ ЗАКОНА УПРАВЛЕНИЯ ПРОДОЛЬНЫМ ДВИЖЕНИЕМ САМОЛЁТА

1. Математическое описание продольного движения самолета

1.1 Общие сведения

1.2 Уравнения продольного движения самолета

1.3 Силы и моменты при продольном движении

1.4 Линеаризованные уравнения движения

1.5 Математическая модель привода стабилизатора

1.6 Математические модели датчиков угловой скорости и перегрузки

1.7 Математическая модель датчика положения штурвала

2. Техническое задание на разработку алгоритма ручного управления продольным движением самолета

2.1 Общие положения

2.2 Требования к статическим характеристикам

2.3 Требования к динамическим характеристикам

2.4 Требования к разбросам параметров

2.5 Дополнительные требования

3. План выполнения курсовой работы

3.1 Этап анализа

3.2 Этап синтеза

4. Рекомендации к выбору желаемых собственных значений

Целью курсовой работы является закрепление материала первой части курса ТАУ [1] и освоение модальной методики расчета алгоритмов управления на примере синтеза закона управления продольным движением самолета. Методические указания содержат вывод математических моделей продольного движения самолета, электрогидравлического привода руля высоты, датчиков положения штурвала, угловой скорости тангажа, перегрузки, а также приводятся числовые данные для гипотетического самолета.

Одним из наиболее ответственных и трудных моментов при реализации методики модального синтеза является выбор желаемых собственных значений. Поэтому приведены рекомендации по их выбору.

1.1 Общие сведения

Полет самолета осуществляется под влиянием сил и моментов, действующих на него. Отклоняя органы управления, летчик может регулировать величину и направление сил и моментов, тем самым, изменяя параметры движения самолета в желаемую сторону. Для прямолинейного и равномерного полета необходимо, чтобы все силы и моменты были уравновешены. Так, например, в прямолинейном горизонтальном полете с постоянной скоростью подъемная сила равна силе тяжести самолета, а тяга двигателя – силе лобового сопротивления. При этом обязательно должно соблюдаться и равновесие моментов. В противном случае самолет начинает вращаться.

Равновесие, созданное летчиком, может быть нарушено воздействием какого-либо возмущающего фактора, например, турбулентностью атмосферы или порывами ветра. Поэтому когда режим полета установлен, требуется обеспечить устойчивость движения.

Другой важнейшей характеристикой самолета является управляемость. Под управляемостью самолета понимают его способность реагировать на перемещение рычагов управления (органов управления). О хорошо управляемом самолете летчики говорят, что он хорошо «ходит за ручкой». Это означает, что для выполнения требуемых маневров летчику необходимо совершить простые по характеру отклонения рычагов и прилагать к ним небольшие по величине, но четко ощутимые усилия, на которые самолет отвечает соответствующими изменениями положения в пространстве без излишнего запаздывания. Управляемость – важнейшая характеристика самолета, определяющая возможность полета. На неуправляемом самолете летать невозможно.

Летчику одинаково трудно управлять самолетом, когда требуется прикладывать большие усилия к рычагам управления и выполнять большие перемещения штурвала, а также когда отклонения штурвала и усилия, потребные для их отклонения, слишком малы. В первом случае летчик быстро утомляется при совершении маневров. О таком самолете говорят, что он «тяжел в управлении». Во втором случае самолет реагирует на малое, иногда даже непроизвольное перемещение ручки, требуя от летчика большого внимания, точного и плавного управления. О таком самолете говорят что он «строг в управлении» [2].

На основе летной практики и теоретических исследований установлено, какими должны быть характеристики устойчивости и управляемости, чтобы удовлетворить требованиям удобного и безопасного пилотирования. Один из вариантов формулирования этих требований представлен в техническом задании на курсовую работу.

1.2 Уравнения продольного движения самолета

Обычно полёт самолёта рассматривают как движение в пространстве абсолютно жёсткого тела. При составлении уравнений движения используют законы механики, позволяющие в самом общем виде записать уравнения движения центра масс самолёта и его вращательного движения вокруг центра масс.

Исходные уравнения движения вначале записывают в векторной форме

,

,

m – масса самолета;

– равнодействующая всех сил;

– главный момент внешних сил самолёта, вектор суммарного вращающего момента;

– вектор угловой скорости системы координат;

– момент количества движения самолёта;

Знак «» обозначает векторное произведение. Далее переходят к обычной скалярной записи уравнений, проектируя векторные уравнения на некоторую систему координатных осей.

Получаемые общие уравнения оказываются настолько сложными, что, по существу, исключают возможность проведения наглядного анализа. Поэтому в аэродинамике летательных аппаратов вводятся различные упрощающие приёмы и предположения. Очень часто оказывается целесообразным разделить полное движение самолёта на продольное и боковое. Продольным называется движение с нулевым креном, когда вектор силы тяжести и вектор скорости самолёта лежат в его плоскости симметрии. Далее будем рассматривать только продольное движение самолёта (рис. 1).

Это рассмотрение будем вести с использованием связанной ОXYZ и полусвязанной ОX_e Y_e Z_e систем координат. За начало координат обеих систем принимается точка, в которой расположен центр тяжести самолета. Ось ОX связанной системы координат проводится параллельно хорде крыла и называется продольной осью самолета. Нормальная ось ОY перпендикулярна оси ОX и расположена в плоскости симметрии самолета. Ось ОZ перпендикулярна к осям ОX и ОY, а следовательно, и к плоскости симметрии самолета. Она называется поперечной осью самолета. Ось ОX_e полусвязанной системы координат лежит в плоскости симметрии самолета и направлена по проекции на неё вектора скорости. Ось ОY_e перпендикулярна оси ОX_e и расположена в плоскости симметрии самолета. Ось ОZ_e перпендикулярна к осям ОX_e и ОY_e .

Остальные обозначения, принятые на рис. 1: – угол атаки, – угол тангажа, – угол наклона траектории, – вектор воздушной скорости, – подъемная сила, – сила тяги двигателей, – сила лобового сопротивления, – сила тяжести, – угол отклонения рулей высоты, – момент тангажа, вращающий самолёт вокруг оси ОZ.

Запишем уравнение продольного движения центра масс самолёта

, (1)

где – суммарный вектор внешних сил. Представим вектор скорости с использованием его модуля V и угла его поворота относительно горизонта:

.

Тогда производная вектора скорости по времени запишется в виде:

. (2)

С учётом этого уравнения продольного движения центра масс самолёта в полусвязанной системе координат (в проекциях на оси ОX_e и ОY_e ) примут вид:

; (3)

. (4)

Уравнение вращения самолёта вокруг связанной оси OZ имеет вид:

, (5)

где J_z – момент инерции самолета относительно оси OZ, M_z – суммарный вращающий момент относительно оси OZ.

Полученные уравнения полностью описывают продольное движение самолета. В курсовой работе рассматривается только угловое движение самолёта, поэтому далее будем учитывать только уравнения (4) и (5).

В соответствии с рис. 1, имеем:

, (6)

– (7)

угловая скорость вращения самолёта вокруг поперечной оси OZ (угловая скорость тангажа).

При оценке качества управляемости самолета большое значение имеет перегрузка. Она определяется как отношение действующей на самолёт суммарной силы (без учёта веса) к силе веса самолёта. В продольном движении самолёта используют понятие «нормальная перегрузка». По ГОСТ 20058–80 она определяется как отношение проекции главного вектора системы сил, действующих на самолёт, без учёта инерционных и гравитационных сил, на ось OY связанной системы координат к произведению массы самолёта на ускорение свободного падения:

. (8)

Переходные процессы по перегрузке и угловой скорости тангажа определяют оценку летчиком качества управляемости продольного движения самолета.

1.3 Силы и моменты при продольном движении

Силы и моменты, действующие на самолёт, – это сложные нелинейные функции, зависящие от режима полёта и положения управляющих органов. Так, подъёмная сила Y и сила лобового сопротивления Q записываются в виде:

; (9)

. (10)

Суммарный момент есть функция скорости V и высоты H полёта, угла атаки и скорости его изменения , угловой скорости изменения угла тангажа (скорости вращения самолёта вокруг связанной поперечной оси OZ) и угла отклонения руля высоты :

. (11)

с_x , c_y , – задаваемые табличным путём функции,

– плотность атмосферы,

S – сечение Миделя (площадь характерного сечения самолёта).

Эти зависимости определяются специалистами по аэродинамике расчётным путём и уточняются с помощью продувок в аэродинамических трубах и путём натурного эксперимента.

1.4 Линеаризованные уравнения движения

Уравнения динамики продольного движения самолета существенно упрощаются при рассмотрении малых отклонений от горизонтального полета самолета с постоянной скоростью. Проведём линеаризацию уравнений углового продольного движения самолёта. Будем полагать, что за время переходных процессов по углам и угловым скоростям тяга двигателей P, модуль скорости V и высота полёта H остаются неизменными. Из выражений (5) и (11) получим:

(12)

Из выражений (3) и (9) получим:

(13)

Момент или сила с верхним индексом означают здесь соответствующую частную производную. Обозначим:

; (14)

Оказывается, что параметры и являются чрезвычайно информативными с точки зрения оценки режима полёта и качества угловых процессов самолёта. Пренебрежём, как это часто делается для маневренных самолётов, слагаемым в правой части уравнения (13). С учётом равенства (6) получим уравнение для производной приращения угла атаки:

(15)

Уравнения (12) и (15) являются линейными дифференциальными уравнениями углового движения самолета в отклонениях.

Рассмотрим подробнее выражение (8) для нормальной перегрузки. При неизменном во времени модуле скорости V можно полагать, что сила тяги P примерно равна силе лобового сопротивления Q. Тогда

(16)

Теперь перейдём к приращениям:

(17)

Тогда, полагая и пренебрегая величиной , с учётом (14) для углов, измеряемых не в радианах, а в градусах, получим:

. (18)

В предыдущих выражениях g – ускорение свободного падения, m – масса самолета. При численных расчетах полагаем м/с 2 .

Из (13) и (14), пренебрегая величиной , получим формулу для приращения ускорения самолёта по оси подъёмной силы:

. (19)

Учитывая (16), получим связь между приращениями нормальной перегрузки и ускорением

. (20)

Таким образом, о величине приращения нормальной перегрузки можно судить по показаниям датчика нормального ускорения (акселерометра).

Примем в качестве переменных состояния приращения угла атаки и угловой скорости тангажа. Заменив в правой части уравнения (12) выражением (15), получим следующие уравнения состояния:

, (21)

, (22)

где угловые величины выражены в градусах, а скорость – м/с.

В таблице приведены числовые данные для коэффициентов линеаризованных уравнений самолета для различных высот и скоростей полета. Вместо воздушной скорости полета V в таблице данных используется относительная скорость

, (23)

где величину M называют числом Маха, – скорость звука на данной высоте.

1.5 Математическая модель привода стабилизатора

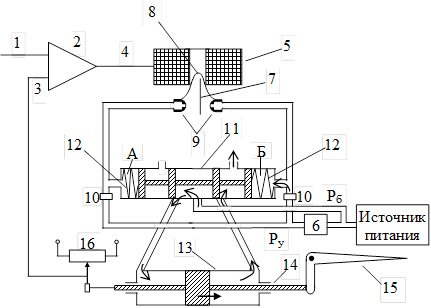

Схема электрогидравлического привода руля высоты представлена на рис. 2. Привод представляет собой следящую систему, входной величиной которой является электрический управляющий сигнал, а выходной – перемещение рабочего органа, связанного со стабилизатором (рулём высоты).

На сравнивающее устройство 2 подаются управляющий сигнал 1 и сигнал обратной связи 3, полученный с датчика обратной связи 16. Сигнал рассогласования 4 подаётся на вход электромеханического преобразователя 5. Собственно гидравлический усилитель, составляющий основу привода, является двухкаскадным. Питание первого каскада усиления осуществляется через редуктор 6. Заслонка 7, укрытая защитным колпачком 8, жёстко связана с якорем электромеханического преобразователя. При перемещении заслонки изменяются гидравлические сопротивления сопел 9, через которые непрерывно течёт рабочая жидкость под воздействием небольшого управляющего давления P_у . Переменные сопротивления сопел и постоянные гидравлические сопротивления дросселей 10 образуют гидравлический мост, диагональ которого составляет нагрузка – золотник 11. Поэтому при отклонении заслонки от среднего положения в областях А и Б золотника 11 образуется перепад давлений, создающий движущую силу. Пружины 12 выполняют роль жёсткой механической отрицательной обратной связи. Поршни золотника при постоянном положении заслонки 7 будут перемещаться до тех пор, пока сила пружины не уравновесит движущую силу. Таким образом, перемещение штока золотника пропорционально сигналу рассогласования 4. Смещение штока золотника совместно с закреплёнными на нём поршеньками приоткрывает соответствующий канал для передачи давления источника рабочей жидкости Р_б на соответствующую сторону поршня силового цилиндра 13. Стрелками на рисунке показана подача рабочей жидкости высокого давления. В результате шток 14 силового цилиндра перемещается и через кинематическую передачу поворачивает руль высоты 15.

Рис. 2. Схема привода

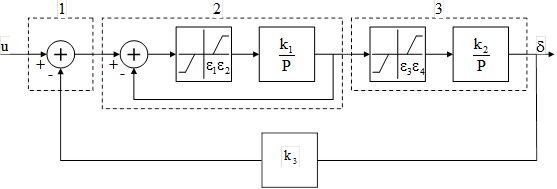

Структурная схема электрогидравлического привода представлена на рис. 3.

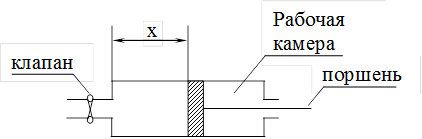

Для пояснения способа получения структурной схемы обратимся к рис. 4, на котором изображено простейшее гидравлическое устройство. В камеру гидравлического устройства поступает жидкость, расход которой регулируется клапаном. (Под расходом жидкости понимается изменение её объема в единицу времени).

Рис. 3. Структурная схема электрогидравлического привода.

На рис. 3 приняты следующие обозначения: 1 – сравнивающее устройство; 2 – золотник; 3 – силовой механизм.

Рис. 4. Гидравлическое устройство

Если полагать, что расход жидкости пропорционален перемещению клапана r, то изменение объема жидкости в рабочей камере также пропорционально величине r. Поэтому скорость перемещения поршня пропорциональна величине r, т.е.

, (24)

где k – коэффициент пропорциональности.

Передаточная функция от величины r к x равна, очевидно, .

Нелинейные звенья вводятся для учета сил трения поршня о стенки рабочей камеры золотника и рабочего механизма (начальный участок нелинейной характеристики) и для учета ограничений величин максимальных расходов жидкости (конечный участок нелинейных характеристик).

Для расчетов предлагаются следующие величины числовых данных: , , , угол наклона нелинейных характеристик равен 45 0.

Максимальные углы отклонения стабилизатора составляют ±30 0 и достигаются в установившемся режиме при величине входного напряжения ±30 В.

1.6 Математические модели датчиков угловой скорости и перегрузки

Приборы, предназначенные для получения сигналов, пропорциональных угловой скорости самолёта, так называемые датчики угловых скоростей (ДУС), обычно выполняются в виде гироскопа с двумя степенями свободы. С помощью указанных приборов вводится производная в закон регулирования. При этом гироскопические измерители угловой скорости обычно располагают на самолёте таким образом, что оси гироскопа оказываются параллельными соответствующим осям самолёта.

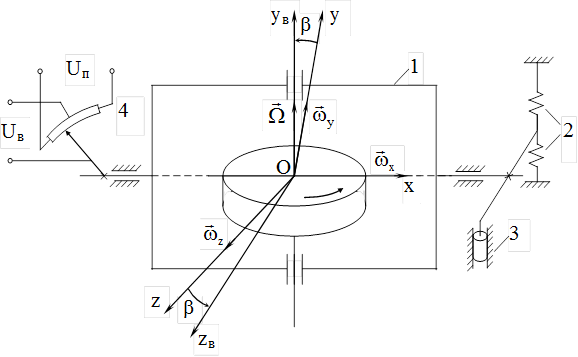

На рис. 5 приведена схема прибора (демпфирующего гироскопа), предназначенного для измерения угловой скорости тангажа.

Рис. 5. Упрощенная схема демпфирующего гироскопа: 1 – двухстепенной гироскоп; 2 – пружина; 3 – демпфер; 4 – потенциометрический датчик.

Ротор гироскопа вращается вокруг оси с большой угловой скоростью . в этом случае ротор гироскопа обладает большим кинетическим моментом , где – момент инерции ротора гироскопа относительно оси . Пусть J_x – момент инерции гироскопа вместе с рамкой относительно оси Ox. Тогда уравнение моментов относительно оси Ox имеет следующий вид:

*) , (25)

где первое слагаемое в правой части равенства представляет собой гироскопический момент, М_п – момент пружины, М_д – момент демпфера. Проектируя это уравнение на ось Ox и полагая, что

, (26)

, (27)

где – жесткость пружины, f – коэффициент демпфирования, получим

. (28)

Полагая величину малой, пренебрегая величиной по сравнению с , поскольку величина скорости вращения гироскопа велика, и введя обозначения

, , , (29)

получим дифференциальное уравнение второго порядка

. (30)

Поскольку электрический сигнал с выхода потенциометрического датчика пропорционален углу , то окончательно получим следующее выражение передаточной функции демпфирующего гироскопа:

. (31)

Значения параметров передаточной функции , с, .

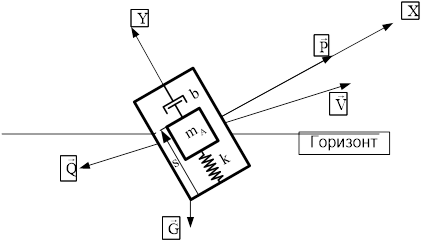

Для измерения нормальной перегрузки используем осевой акселерометр. Схема осевого акселерометра представлена на рис. 6.

Рис. 6. Схема осевого акселерометра

Акселерометр, иначе называемый датчиком линейных ускорений (ДЛУ), во избежание зависимостей его показаний от угловых скоростей самолёта, устанавливается в центр тяжести самолёта. Его принципиальную схему можно представить в виде винтовой пружины k , один конец которой скреплен с корпусом прибора, а другой с массой , имеющей возможность перемещаться в направляющих, параллельных оси пружины. Эти направляющие определяют ось чувствительности прибора.

Если самолёт, несущий ДЛУ, движется с ускорением, причём по оси чувствительности ДЛУ направлена составляющая этого ускорения, то сумма сил, действующих на массу , равна

, (32)

.*) (33)

Здесь — жёсткость пружины, — коэффициент успокоительного демпфера. Изменение положения подвижной массы акселерометра фиксируется потенциометрическим или индукционным линейным датчиком. Таким образом, передаточная функция акселерометра, определяемая как отношение изображений по Лапласу электрического выходного сигнала акселерометра к нормальному ускорению самолёта при нулевых начальных условиях, записывается следующим образом:

. (34)

Значения параметров передаточной функции осевого акселерометра с, , В/ед.

1.7 Математическая модель датчика положения штурвала

Схема включения датчика положения штурвала летчика представлена на рис. 7. На схеме обозначены:

2 – загрузочные пружины;

3 – потенциометрический датчик положения ручки.

Управлять самолетом, не ощущая усилий на ручке, ориентируясь только по ее положению, чрезвычайно трудно. Поэтому искусственно создают имитирующее усилие на штурвале управления с помощью загрузочных пружин.

Сигнал с выхода потенциометрического датчика пропорционален отклонению штурвала летчика. Для численных расчетов полагаем величину коэффициента пропорциональности между перемещением штурвала и выходным напряжением датчика равной 0,1 В/мм. Максимальные величины отклонения штурвала составляют ± 100 мм.

Рис. 7. Упрощенная схема штурвала летчика

2.1 Общие положения

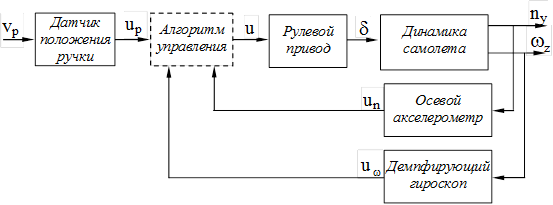

Требуется разработать алгоритм ручного управления продольным движением самолета для одного из режимов полета в соответствии с заданным номером варианта. Исходные данные для проектирования представлены в таблице 1.

2.2 Требования к статическим характеристикам

Расход штурвала летчика на единицу перегрузки должен быть не менее 40 мм и не более 60 мм.

2.3 Требования к динамическим характеристикам

При ступенчатом отклонении штурвала время регулирования по нормальной перегрузке не должно превышать 1,5 сек. при величине перерегулирования не более 10%. Переходный процесс по угловой скорости тангажа по времени регулирования не нормируется, но перерегулирование при ступенчатом отклонении штурвала не должно превышать 100%.

2.4 Требования к разбросам параметров

Динамические и статические характеристики системы управления должны удовлетворять сформулированным выше требованиям при неопределенности эффективности стабилизатора в пределах ±20%.

2.5 Дополнительные требования

Допускаются автоколебания по перегрузке с амплитудой не более 0,02.

Целью работы является расчет алгоритма управления продольным движением самолета, обеспечивающего выполнение требований к характеристикам системы управления, сформулированным в техническом задании. Функциональная схема проектируемой системы представлена на рис. 8.

Рис. 8. Функциональная схема проектируемой системы управления.

В качестве инструмента расчётов рекомендуется использовать пакет MATLAB [6], [7]. Предлагается следующий план выполнения работы.

3.1 Этап анализа

3.1.1. Записать полную систему дифференциальных уравнений неизменяемой части системы с учётом динамики датчика угловых ускорений и акселерометра. Записать упрощенную полную систему дифференциальных уравнений неизменяемой части системы (разомкнутой системы) без учёта нелинейностей рулевого привода. Рассчитать собственные числа разомкнутой системы и установить принадлежность соответствующих собственных чисел собственно самолёту, рулевому приводу, каждому из датчиков.

3.1.2. Рассчитать передаточные функции разомкнутой системы от управления u на входе привода до угла атаки , а также до сигналов перегрузки , и угловой скорости тангажа . Определить полюсы и нули всех передаточных функций.

3.1.3. Рассчитать логарифмические частотные характеристики, соответствующие п. 3.1.2 с учётом и без учёта динамики датчиков и рулевого привода.

3.1.4. Построить переходные характеристики, соответствующие п. 3.1.3, выбирая величину входного ступенчатого воздействия на входе привода такой, чтобы в установившемся режиме n_{y уст.} =1 Оценить временные характеристики (перерегулирование, время регулирования, время нарастания). Провести сопоставительный анализ результатов выполнения п.п. 3.1.1 – 3.1.4.

3.1.5. Выбрать расчетную модель объекта управления, проводя, если это возможно, упрощения динамики самолета с приводами и датчиками. Выбрать желаемые собственные значения матриц динамики замкнутой непрерывной системы, учитывая заданные требования к временным характеристикам и необходимость использования по возможности небольших величин коэффициентов обратных связей.

3.2 Этап синтеза

3.2.1. Рассчитать обратную связь по полному вектору состояния и коэффициент передачи по внешнему управлению от датчика положения штурвала самолета.

3.2.2. Рассчитать переходные функции в линейной системе с обратной связью по полному вектору состояния, выбирая в качестве ступенчатого воздействия по координате V_p величину, соответствующую в установившемся режиме единичной перегрузке.

3.2.3. Выбрать параметры наблюдателя полного порядка.

3.2.4. Рассчитать переходные функции линейной системы с наблюдателем.

3.2.5. Синтезировать наблюдатель минимального порядка (аналогично п.п. 3.2.3 – 3.2.4).

3.2.6. Рассчитать переходные процессы в полной нелинейной системе с учетом всех нелинейностей рулевого привода и динамики датчиков.

3.2.7. Провести анализ возможности возникновения автоколебаний и определить их параметры методом гармонической линеаризации, учитывая только нелинейность золотника привода (с учетом динамики датчиков).

Если автоколебания превышают допустимый по техническому заданию уровень, то выработать рекомендации для уменьшения амплитуды автоколебаний.

3.2.8. В соответствии с правилами оформления студенческих работ [5] оформить пояснительную записку и подготовить 5‑минутный доклад для защиты работы в комиссии.

Одними из существенных достоинств методики модального синтеза являются простые связи между назначаемыми собственными значениями и векторами, и свойствами синтезируемой системы, позволяющие эффективно рассчитывать алгоритмы управления. Однако выбор желаемых собственных значений и векторов является наиболее трудным и ответственным моментом методики. Трудность выбора желаемых собственных значений и векторов обусловлена, как правило, противоречивостью и многообразием требований, предъявляемых к свойствам синтезируемой системы, а также необходимостью прибегать к численным расчетам.

Выбор желаемых значений и векторов представляет собой неформальную исследовательскую задачу, решением которой является обоснованный выбор совокупности этих значений.

В рамках курсовой работы предлагается рассчитать систему со скалярным (единственным) управлением. Известно, что при замыкании системы обратными связями по переменным состояния, передаточные функции разомкнутой и замкнутой систем имеют одинаковые (с точностью до постоянного множителя) числители, и, следовательно, одинаковые нули передаточных функций.

Введение наблюдателя в состав алгоритмов управления приводит к тому, что передаточные функции замкнутых систем не меняются по сравнению с аналогичными передаточными функциями систем с полным вектором обратной связи. Фактически это достигается тем, что желаемые собственные значения наблюдателей одновременно являются и нулями и полюсами передаточных функций замкнутых систем, и, следовательно, формально сокращаются. Однако следует помнить, что реально числовые данные параметров объекта известны приближенно, и в реальных условиях полюсы наблюдателя уже не будут компенсироваться соответствующими нулями, хотя величины нулей и полюсов могут быть близки друг к другу.

Таким образом, учет разбросов параметра в уравнениях объекта помимо всего прочего накладывает и ограничения на выбор желаемых собственных значений наблюдателя.

В рамках курсовой работы для уменьшения общего объема работы рекомендуется выбирать желаемые собственные значения наблюдателя так, чтобы элементарные составляющие движений, обусловленные этими собственными значениями успокаивались несколько быстрее, чем результирующие переходные процессы.

Возвращаясь к замкнутой системе с полным вектором обратной связи, следует отметить, что предлагаемый объект управления имеет пару доминирующих комплексно-сопряженных полюсов в передаточной функции. Под доминирующими полюсами понимаются полюсы передаточных функций с существенно меньшими модулями вещественных частей по сравнению с другими полюсами. Поэтому оценку временны¢х характеристик переходных процессов можно проводить, только опираясь на характеристики элементарных составляющих переходных процессов, обусловленных доминирующими полюсами.

Поясним ситуацию на примере передаточной функции системы по перегрузке. Типичная картина расположения нулей и полюсов представлена на рис. 9.

Рис. 9. Расположение нулей и полюсов передаточной разомкнутой системы по перегрузке:

p₁ , p₂ – доминирующая пара полюсов объекта;

p₃ , p₄ – полюсы передаточной функции привода;

n₁ , n₂ – нули передаточной функции.

При рассмотрении переходной функции системы с передаточной функцией можно воспользоваться разложением на элементарные дроби:

. (35)

Предположим, что (часто это условие выполняется, когда ). Тогда можно приближенно записать:

. (36)

Коэффициенты C_1, C₂ являются комплексно-сопряженными, поскольку они соответствуют комплексно-сопряженным полюсам p₁ , p₂ и являются, очевидно, вычетами функции .

Таким образом, составляющие переходных функций, соответствующие доминирующим полюсам, определяются с помощью временных характеристик звена второго порядка. Изучив связь между расположением на комплексной плоскости полюсов передаточной функции типового колебательного звена и его переходной функцией, можно целенаправленно назначать доминирующие желаемые полюсы передаточной функции (собственные числа матрицы динамики) замкнутой системы.

Полином является полиномом числителя разомкнутой системы по перегрузке и не зависит от обратных связей и, следовательно, от желаемых собственных значений.

Полюсы передаточной функции привода не оказывают существенного влияния на переходные процессы, поскольку расположены сравнительно далеко от мнимой оси. При выборе желаемых собственных значений p₃ и p₄ следует учесть только необходимость получения небольших по модулю величин коэффициентов обратных связей, поскольку. Желаемые собственные значения p₃ и p₄ можно назначить совпадающими с полюсами привода. Здесь, однако, следует обратить внимание на то, что программы расчета обратных связей на ЭВМ, предлагаемые для расчетов [6], [7], требуют отличия всех желаемых значений по сравнению с исходными. Поэтому рекомендуется желаемые значения p₃ и p₄ изменить на доли процента по сравнению с полюсами привода.

1. Страшинин Е.Э. Основы теории автоматического управления. Часть 1: Линейные непрерывные системы управления: Учебное пособие. Екатеринбург: УГТУ-УПИ. 2000 — 214 с.

2. Практическая аэродинамика маневренных самолетов/ Под ред. Н.М. Лысенко. М.:Воениздат, 1977. 439 с.

5. Панов Г.И. Методическое руководство по оформлению пояснительной записки для курсового и дипломного проектирования. Свердловск: УПИ, 1981. 23 с.

5. Соколов С.С. Рекомендации по оформлению курсовых, выпускных и дипломных проектов (работ). Методические указания. Электронная версия http://www.ait.ustu.ru/books/ Методические указания/ Правила оформления. Екатеринбург: ГОУ ВПО УГТУ-УПИ, 2006. 24 с.

6 Медведев В.С., Потёмкин В.Г. Control System Toolbox. MATLAB для студентов / Под общ. ред. к.т.н. В.Г. Потёмкина. – М.: ДИАЛОГ-МИФИ, 1999. – 287 с.

7 А.В. Малов, Е.Э. Страшинин Пакет математического моделирования Matlab v6.0: Краткое справочное руководство к лабораторным работам по дисциплине «Теория автоматического управления» / Екатеринбург: ГОУ ВПО УГТУ-УПИ, 2005. 52 с.

*) Векторным произведением векторов и (обозначается ) называется вектор , длина которого равна произведению absinj (j — угол между векторами и ) и который направлен перпендикулярно и в такую сторону, чтобы три вектора , и образовали правую тройку (т.е. чтобы после совмещения начал векторов , и кратчайший поворот от к казался наблюдателю, смотрящему с конца вектора , идущим против часовой стрелки

*) Студентам рекомендуется самостоятельно проанализировать, как влияет на выходной сигнал акселерометра сила тяжести G а) при горизонтальном полёте; б) при стоянке на взлётной полосе; в) при свободном падении с нулевым креном и с горизонтальным расположением продольной оси ОХ.

🎦 Видео

Скорость самолётаСкачать

Мгновенная скорость (видео 6)| Векторы. Прямолинейное движение | ФизикаСкачать

Rockwell MBB X-31. Управление вектором тяги «с лопаты»Скачать

Самолеты преодолевают звуковой барьер Fighter Jets Breaks Speed of Sound 2016Скачать

Подъёмная сила крыла ● 1Скачать

Как найти проекцию вектора скорости и ускорения. Выполнялка 112Скачать

Определение параметров движения по заданному радиус-вектору. Векторный способ задания движения.Скачать

Скорость самолета.Скачать

Относительность 9 - Формула E=mc², четыре-векторы скорости и импульсаСкачать

Сверхзвуковой пассажирский CONCORDE — летать в два раза быстрее скорости звука!Скачать

Вектор скорости и траекторияСкачать

Механика | кинематика на плоскости | движение по окружности | вектор угловой скоростиСкачать

Мгновенная скорость (видео 6) | Векторы. Прямолинейное движение | ФизикаСкачать

ВЕКТОРЫ ТЯГИ - что это такое и как ими пользоватьсяСкачать

Л 29 теряет скорость и срывается в штопор!Скачать

Самолет столкнулся или....Скачать

Руслайн без разрешения погасил скорость на заходе #shortsСкачать
