Система зажигания двигателей семейства ЯМЗ-530 CNG.
Система зажигания представляет собой часть ЭСУД с управлением зажиганием ЭБУ двигателем.
Система зажигания состоит из компонентов системы, включающей отдельные катушки зажигания 1 для каждого цилиндра, высоковольтные провода 2, удлинители высокого напряжения 5, свечные наконечники 7 и свечи зажигания 6.
Система зажигания двигателя.
1 – катушка зажигания; 2 – провод высоковольтный; 3 – гайка; 4 – кольцо уплотнительное; 5 – удлинитель высокого напряжения; 6 – свеча зажигания; 7 – наконечник свечной; 8 – колпак наконечника; 9 – скоба; 10 – болт М8.
Для защиты от масла компонентов системы зажигания на свечной наконечник устанавливается колпак наконечника 8, который крепится скобой 9. Болт 10 крепления скобы затягивается определенным моментом. Удлинитель устанавливается в канал головки цилиндров и соединяется со свечным наконечником. Крепится удлинитель гайкой 3 с наружной стороны головки цилиндров. Гайка заворачивается в головку определенным и поджимает удлинитель через упорный буртик.
Внимание!
- Система зажигания двигателя является системой высокого напряжения. Прежде чем приступить к работам по техническому обслуживанию системы, выключить зажигание и выключатель «массы».
- Производя проверку системы зажигания, помнить, что при включенном зажигании в системе присутствуют опасные высокие напряжения. Все работы должны выполняться только квалифицированным персоналом.
Катушка зажигания.
Катушка зажигания – одноканальная, одноискровая, отдельная для каждого цилиндра, представляет собой источник высокого напряжения, аналогичный по структуре трансформатору. Энергия подается из электрической системы автомобиля в течение периода протекания электрического тока по первичной обмотке. В момент зажигания, который также является моментом окончания протекания тока, энергия передается в виде высокого напряжения на свечу зажигания.
Катушки зажигания устанавливаются на единый кронштейн системы питания топливом.
Катушка зажигания.
Свеча зажигания.
Свеча зажигания служит для передачи энергии зажигания, выработанной в катушке зажигания, в камеру сгорания. Подаваемое на свечу высокое напряжение создает электрическую искру зажигания между электродами свечи, которая воспламеняет смесь воздуха и топлива. Требуемое пробивное напряжение обеспечивается катушкой зажигания. Электроды свечи зажигания передают энергию в газовую смесь, искровой зазор между электродами свечи зажигания 0,30±0,05 мм.
Устройство свечи зажигания.
1 – контактная головка; 2 – изолятор; 3 – корпус; 4 – зона тепловой деформации 5 – токопроводящий стеклогерметик; 6 – уплотнительное кольцо; 7 – резьба; 8 – центральный электрод; 9 – изолятор центрального электрода, 10 – боковой заземляющий электрод.
Внимание! Применять свечи зажигания только фирмы «BOSCH»
Установка свечи зажигания в головке цилиндров.
1 – головка цилиндра; 2 – кольцо уплотнительное стакана свечи зажигания; 3 – удлинитель высокого напряжения; 4 – соединительный канал; 5 – кольцо уплотнительное колпака наконечника; 6 – наконечник свечной; 7 – колпак наконечника; 8 – болт М8; 9 – скоба; 10 – свеча зажигания; 11 – стакан свечи зажигания
Перед установкой свечи зажигания в верхнюю часть головки цилиндров 1 устанавливается резиновое уплотнительное кольцо колпака наконечника 5. Свеча зажигания 10 вместе с уплотнительным кольцом заворачивается в стакан свечи зажигания 11 и затягивается определенным моментом. На свечу надевается свечной наконечник 6. На свечной наконечник устанавливается колпак наконечника 7, который крепится скобой 9. Болт 8 крепления скобы затягивается определенным моментом.
Перед установкой колпака наконечника в канал головки цилиндров устанавливается удлинитель с пружиной 3. Удлинитель крепится гайкой с наружной стороны головки цилиндров. Гайка заворачивается в головку определенным моментом и поджимает удлинитель через упорный буртик.
Техническое обслуживание системы зажигания.
Внимание!
- Система зажигания двигателя является системой высокого напряжения. Прежде чем приступить к работам по техническому обслуживанию системы, выключить зажигание и выключатель «массы».
- Производя проверку системы зажигания, помнить, что при включенном зажигании в системе присутствуют опасные высокие напряжения. все работы должны выполняться только квалифицированным персоналом.
Техническое обслуживание свечей зажигания.
Интервалы замены свечей зажигания определены для максимальной наработки двигателя в хорошем техническом состоянии. Поэтому не следует превышать предписанные интервалы замены для данного типа свечей зажигания.
Внимание! Свечи зажигания не подлежат техническому обслуживанию. В случае обнаружения любых неисправностей, свечи необходимо заменить.
Зазор между электродами свечи зажигания для двигателей семейства ЯМЗ-530 CNG составляет 0,3 мм.
Замена свечи зажигания.
Снятие свечи зажигания проводить в следующем порядке:
- Отключить выключатель «массы».
- Снять крышку головки цилиндров.
- Снять высоковольтный провод с вывода удлинителя.
- Вывернуть гайку крепления удлинителя в головке цилиндров, удерживая его рукой от проворачивания, и вынуть удлинитель из головки цилиндров.
Внимание! В удлинитель ввертывается пружина. Если пружины нет, то она при съёме осталась в свечном наконечнике. Аккуратно достать ее и установить на место, пружину не терять!
- Отвернуть винт крепления скобы и снять скобу вместе с винтом и шайбой.
- Снять колпак свечного наконечника.
- Снять свечной наконечник с электрода свечи при помощи приспособления, см. приложение В. Для этого крюк приспособления вставить в отверстие наконечника и приложить усилие, направленное вертикально вверх.
Внимание! Перед проведением этой операции удлинитель должен быть обязательно снят.
- Вывернуть свечу из головки цилиндров специальным свечным ключом.
- Заменить свечу зажигания.
Установку новой свечи зажигания проводить в следующем порядке:
- Отключить выключатель «массы».
- Проверить состояние, при необходимости заменить резиновое уплотнительное кольцо колпака наконечника.
- Проверить чистоту стакана свечи в месте установки уплотнительного кольца свечи зажигания, при необходимости протереть чистой салфеткой.
- Ввернуть свечу зажигания вместе с уплотнительным кольцом до упора в головку цилиндров и затянуть моментом 23 Н·м (2,3 кгс·м). Новую свечу, с необжатым уплотнительным кольцом, можно также установить, затянув ее доворотом на угол 90 градусов. Для заворачивания свечи используется специальный свечной ключ S=16 мм с наружным диаметром 21 мм.
- Внимание!Брать свечу зажигания рукой за изолятор не рекомендуется.
- Установить на свечу свечной наконечник при помощи приспособления для установки.
Для правильной установки необходимо сориентировать боковое отверстие свечного наконечника с каналом головки цилиндров, в который вставляется удлинитель, и надеть наконечник на свечу, надавив на него сверху рукой.
Убедиться в правильности установки наконечника следующим образом;
- направить свет в канал головки цилиндров со стороны установки удлинителя;
- заглянуть в канал и убедиться, что ось бокового отверстия наконечника совпала с осью канала и нет замятий резиновой окантовки бокового отверстия, при необходимости повернуть приспособление влево или вправо, чтобы устранить замятие.
В случае затрудненного доступа к каналу головки цилиндров рекомендуется:
- установить наконечник свечной в приспособление, приложение 1Б;
- сориентировать отверстие диаметром 10 мм в верхней части приспособления параллельно оси двигателя и надеть наконечник свечной на свечу зажигания, надавив на него сверху рукой;
- вставить удлинитель в канал головки цилиндров, предварительно вывернув из него пружину, и убедиться в соосности удлинителя и бокового отверстия в свечном наконечнике.
- Установить удлинитель с пружиной в канал головки цилиндров, нажать слегка, чтобы он попал в боковое отверстие свечного наконечника.
- Закрепить удлинитель пластиковой гайкой, завернув ее до упора в канал головки цилиндров ключом или головкой S=20 мм.
- Установить колпак на свечной наконечник, направив срез к винту.
- Установить скобу крепления колпака вместе с винтом, подложив между скобой и головкой цилиндров пружинную шайбу.
- Затянуть винт крепления скобы моментом 20…25 Н∙м (2,0…2,5 кгс·м).
- Надеть высоковольтный провод на выводы удлинителя и катушки зажигания соответствующего цилиндра.
Видео:НЕКСТ CNG МЕТАН ЗАМЕНА ЭЛЕМЕНТОВ СИСТЕМЫ ЗАЖИГАНИЯ.А ТАКЖЕ ЦЕНЫ И ПАРАМЕТРЫ. #уставшиймонтёрСкачать
ПАЗ Вектор Некст расход топлива на 100 км.
Видео:замена свечей на паз 320435-14 вектор некстСкачать
Вкладыш № 000-04-2016-5 к руководству по эксплуатации автобусов ПАЗ-320405-04 Вектор NEXT
к руководству по эксплуатации автобусов
ПАЗ-320405-04 Вектор NEXT
Для буксировки автобуса при отсутствии воздуха в пневматической системе следует:
1. Произвести растормаживание задних колёс автобуса:
а) при наличии внешнего источника воздуха, накачать воздух в ресивер стояночного тормоза через клапан контрольного вывода (см. рис. 1), установленный на ресивере стояночного тормоза. Давление, необходимое для полного растормаживания энергоаккумуляторов, должно быть более 0,54 МПа (5,4 кгс/см2). Рычаг стояночного тормоза должен находиться в положении «расторможено».
б) при отсутствии внешнего источника воздуха произвести механическое растормаживание задних колёс. Для этого необходимо в салоне автобуса снять люк, расположенный над задним мостом, предварительно отвернув винт его крепления и через проём люка, с помощью ключа размером S=24, вывернуть винты на энергоаккумуляторах (см. рис. 2) на величину (60±5) мм моментом не более 45 Н·м.
Рис. 1 Положение клапана контрольного вывода
Рис. 2 Положение винта для растормаживания энергоаккумулятора
Внимание! Приложение чрезмерного усилия при отворачивании винтов в конце хода винта может привести к поломке энергоаккумулятора.
После ремонта автобуса для обеспечения работоспособности стояночного тормоза винты завернуть до упора с моментом не более 80 Н·м.
2. Снять центральную облицовку бампера, вывернув два винта её крепления.
3. Ввернуть буксирные проушины.
4. Установить жёсткую сцепку и болты проушин. Болты зашплинтовать.
5. Перед началом буксировки разблокировать рулевое колесо ключом замка зажигания и включить аварийную световую сигнализацию.
Внимание! При неработающем двигателе не действует усилитель рулевого управления, в связи с чем, усилие на рулевом колесе увеличивается.
Внимание! Буксировку производить только на жёсткой сцепке за обе буксирные проушины.
Видео:Не покупай новые свечи зажигания, старые станут лучше новых! АвтоХакСкачать
ПАЗ-320405-04 Вектор Next / ПАЗ-320435-04 Вектор Next
Представляем вам Паз Вектор – автобус современного поколения с улучшенными техническими характеристиками. Производство и продажа Vector Next выполняются группой ГАЗ – лидерами автомобильного рынка.
Удобное рабочее место для водителя, комфорт для пассажиров и пониженный уровень шума – вот на что следует обратить внимание в первую очередь во время поездки.
Группа ГАЗ учла все пожелания и предусмотрела выпуск трех основных версий «Вектор Некст»: междугородного, городского/пригородного и туристического.
Видео:Как Проверить Свечи Зажигания за 1 Минуту и не Покупать Новые! АвтоХакСкачать
Подробное описание, устройство
Вектор 8.8:
ПАЗ Вектор 8.8 междугородный. Фото ГАЗ
Автобус Вектор предназначен для городских и пригородных перевозок с интенсивным пассажиропотоком.
Применение подъемника кассетного типа и наличие специально оборудованного места для людей с ограниченными возможностями передвижения позволяет чувствовать себя комфортно всем категориям пассажиров.
Задняя двустворчатая дверь упрощает посадку/высадку в часы пик.
Автобус оснащен моторным тормозом, системой ABS и противобуксовочной системой ASR.
Вектор 8.8 междугородный:
Новый автобус актуален как на междугородных и пригородных маршрутах протяженностью до 300 км, так и для сегмента корпоративного транспорта. Автобус получил новый экстерьер и интерьер.
В интерьере применено новое современное и эргономичное место водителя с новым рулевым колесом и современной приборной панелью.
Объем багажного отделения составляет 1,5 куб.см. В освещении салона используются современные светодиодные линейки, которые обеспечивают освещение в различных режимах.
Удобный и уютный салон позволит пассажирам чувствовать себя комфортно во время поездки.
Общие параметры:
Эргономичное рабочее место, оборудованное современной приборной панелью, новым рулевым колесом, электронной комбинацией приборов, позволяет водителю легко управлять автобусом при длительных поездках. В освещении салона используются современные светодиодные линейки, которые обеспечивают различные световые режимы.
Автобус ПАЗ-320414-04 Вектор 8.8. Фото РусбизнесАвто
Возможна установка следующего дополнительного оборудования: АКПП, видеорегистратор наружного и внутреннего наблюдения, автоинформатор с электронными рейсоуказателями (наружные – передний, боковой, задний, салонное табло – бегущая строка) с ТГУ, 2 крышных электровентилятора (реверсивного типа), кондиционер с элементами распределения воздуха по салону, аудиосистема, система «Говорящий город» (разработана для слабовидящих людей), безналичная система оплаты и электронного подсчета пассажиров, противотуманные фары, тонированные стеклопакеты, окраска кузова в цвет металлик, различные варианты пассажирских кресел, автоматические клапаны для слива конденсата из ресиверов, панорамное ветровое стекло.
Видео:В чём отличия ИРИДИЕВЫХ свечей зажигания от ОБЫЧНЫХСкачать
Комфорт каким он должен быть
Особое внимание производитель уделил комфорту пассажиров и водителя. Кабина водителя теперь обладает хорошей эргономикой, грамотное распределение (раздельное) отопления рабочего места.
В кабину ведет отдельная, просторная дверь
В кресле сидеть удобно, в стандартной комплектации, на зависть конкурентам, в Векторе установлено подрессоренное сиденье TIS с регулировкой спинки, которое к тому же снабжена поясничным подпором.
В верху, над лобовым стеклом встроен Навигатор, рация и тахограф
Для защиты от солнца или во время отдыха, водитель может использовать рулонные шторки, которые расположены на боковом и лобовом стекле
Хотя к шторке нужно привыкнуть, если откывается она плавно, то вот захлопывается резко.
Автобус хорошо слушается руля, он удобный. Узнаете? Да, все верно, от Газона Некст!
Ощущение такое, что сидишь не за рулем почти 7-тонной машины, а за рулем легкового автомобиля. Буквально, с первой сотни метров, уже проходит «испуг нового автомобиля» и начинаешь чувствовать себя уверенно.
Огромные боковые зеркала позволяют отслеживать за дорожной ситуацией справа и слева от автобуса.
Как мы говорили у «Вектора» большая площадь остекления и более того, стекла тонированы! В салоне от этого получается дополнительный простор, а для водителя открывается хороший обзор дороги при любых погодных условиях. Но это еще не все. Стекла «вклеены» в корпус автобуса, что повышает прочность кузова
Что касается пассажирских кресел, то у них рядное расположение, по два с каждой стороны. Все кресла, включая место кондуктора, снабжены ремнями безопасности.
Пассажирские сидение достаточные для того, чтобы человек ростом более 185 см удобно расположился в кресле, не упираясь ногами в впередистоящее кресло.
В «люксовом» исполнении в сидениях предусмотрены столики
Потолок высокий это большой плюс для рослых пассажиров.
Дополнительный плюс – кондиционер, с регулировкой распределения воздуха по салону и управлением с пульта.
Потолочные багажные полки с блоками индивидуального освещения и кондиционирования.
Но производитель не стал отказываться и от форточек, ведь это дополнительная вентиляция автобуса, которая может пригодится, например, во время стоянки.
Люксовый вариант автобуса оснащен комфортабельными анатомическими креслами типа «турист» с откидными спинками и инерционными двухточечными ремнями безопасности.
Также в «люксовом» исполнении установлен кондиционер немецкой компании Konvekta.
Пол высокий, это из-за того, что «Вектор» использует шасси грузовика
Двери имеют ширину 65 см и оснащены пневматическим приводом.
Автобус мы исследовали «от» и «до» в поисках еще чего-нибудь интересного, ну не верим мы что все может быть идеально и вот поиски, к сожалению, увенчались успехом, в кабине водителя обнаружили криво обрезанную пластиковую панель и вот такой с яростью вкрученный шуруп.
Мелочь, но зачем она нужна? Надеемся , производителя исправят.
Что еще интересного?
- Электронные рейсоуказатели
- Бегущая строка с информацией о маршруте следования, дате, времени, температуре воздуха
- Разные варианты кресел и планировок салона
- Багажные полки в «люксовом» исполнении выглядят солидно
- Оснащение для маломобильных граждан.
Безопасность
В автобусе уже установлена система наружного и внутреннего видеонаблюдения от российского производителя систем безопасности — MAJOR .
Камеры помогут водителю контролировать ситуацию как в салоне автобуса, так и на дороге. Ну и конечно, в автобусе установлен тахограф и система ГЛОНАСС, дающая возможность контролировать перемещение транспортного средства в режиме реального времени.
Одним из плюсов «Вектора Некст» также можно считать систему пожаротушения.
Видео:Как понять, что пора менять свечи зажигания? Когда нужно менять свечи зажигания? 5 ПРИЗНАКОВСкачать
Водительское место и салон
Водительское место имеет повернутую панель и мультируль. Кстати, рулевое колесо было заимствовано у ГАЗели «Некст». Центральная консоль довольно проста – здесь есть кнопки управления печкой, дверьми и небольшой мультимедиа-дисплей.
Кстати, дефлекторы тоже были взяты с ГАЗели «Некст». Как о имеет удачное расположение органов управления, удобное кресло и качественную шумоизоляцию. По сравнению с ПАЗиком, это настоящий прорыв. Кстати, двигатель частично располагается в салоне. Доступ к нему осуществляется через пластиковую декоративную крышку. Что касается мест для пассажиров, здесь все тоже продумано и эргономично – начиная с посадки, заканчивая сиденьями. Кстати, последние могут быть укомплектованы ремнями безопасности.
Разумеется, сами кресла уже будут с более выраженной боковой поддержкой. Производителем предлагается заводская тонировка стекол. А вот система вентиляции, к сожалению, только естественного типа (в крыше предусмотрен механический люк). Также в салоне есть три отопителя, которые отлично справляются с российскими зимами. В качестве опции, российский автобус «ГАЗ Вектор Next» может оснащаться кондиционером и системой видеонаблюдения. В салоне могут размещаться от 17 до 25 человек в зависимости от длины кузова. С учетом стоячих мест помещается до 53 человек. Для этого здесь предусмотрены удобные поручни и ручки на спинках сидений. В салоне достаточно комфортно. Машина может использоваться не только по городскому маршруту, но и на более дальних расстояниях.
Видео:Авто. Как правильно регулировать зазор в свечах зажигания. #РусланКСкачать
История ПАЗ Вектор Некст
В начале осени 2015 года, на российской выставке коммерческого транспорта COMTRANS, что проходит в столичном комплексе Крокус Экспо, был представлен новый автобус ГАЗ Вектор NEXT.
Модель призвана сменить на дорогах страны привычные всем ПАЗики — хоть и популярные, но уже морально устаревшие. По сравнению с ними, новинка, ориентированная на пассажирские пригородные и внутригородские перевозки, отличается более современным экстерьером, удобным и вместительным салоном, эргономичной информационной панелью в кабине.
Автобус Вектор NEXT 8,8 междугородный. Фото ГАЗ
Автобус малого класса Вектор NEXT выпускается на Павловском автобусном заводе с 2021 года. Официальный индекс модели — ПАЗ-320405, но в коммерческом названии модели используется марка ГАЗ.
Вектор NEXT создан на шасси грузовика ГАЗон NEXT, но с удлинённой рамой и задним мостом с пневмоподвеской. Автобус оснащается четырехцилиндровым дизелем ЯМЗ-534 объемом 4,4 литра и мощностью 150 л.с. Среди других особенностей конструкции — рулевое управление ZF, сцепление Sachs, наличие антиблокировочной и антипробуксовочной систем. Коробки передач — пятиступенчатая механическая или шестиступенчатая автоматическая.
Автобус выпускается в трёх вариантах длины кузова: 1) 7,5 метра; 2) 7,6 метра и 3) 8,8 метра. Салон рассчитан на 39–71 пассажиров в зависимости от конфигурации.
По желанию заказчика Вектор NEXT может быть оснащен кондиционером, системой видеонаблюдения, пожарной сигнализацией и датчиком температуры в салоне, а также телематическим оборудованием, которое позволяет контролировать маршрут, вести удаленную диагностику состояния основных узлов и агрегатов, контролировать стиль вождения и регистрировать факты нарушения правил дорожного движения.
Видео:Зазор на свечах зажиганияСкачать
Основные сведения, характеристики
Производитель/изготовитель, где выпускается/производится техника. «Павловский автобус» — советский и российский производитель автобусов малого и среднего классов. Расположен в городе Павлово Нижегородской области. Входит в группу ГАЗ. Производство автобусов с 2005 года осуществляет ООО «ПАЗ» — 100%-я дочка ПАО «Павловский автобус»
Назначение. Городские, пригородные, междугородные.
Класс. Средний.
Тип кузова. Несущий, вагонной компоновки.
Ресурс кузова. 5 лет.

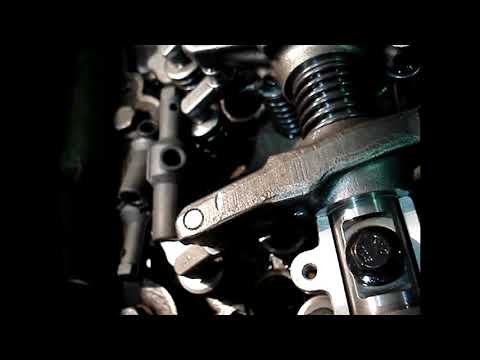

Видео:продолжение разбора паз вектор некст. снимаем гбцСкачать
Руководство по эксплуатации КАВЗ-4235
Курганский автомобильный завод известен капотными автобусами на шасси ГАЗ, которые выпускались около 50 лет, до 2007 года. Эти машины прекрасно зарекомендовали себя. Неприхотливость, ремонтопригодность, низкая цена готового автобуса и запчастей к нему – вот главные преимущества этой техники. А в 2003 году на КаВЗ с ПАЗа было передано производство модели Аврора (ПАЗ 4230), которая на новом месте получила индекс КаВЗ 4235. Ведь оба предприятия входят в холдинг «Русские автобусы». На базе КаВЗа-4235 разработана и запущена в производство модель 4238. Она отличается длиной – на 1,2 метра больше, что позволяет эксплуатировать такой автобус уже на более загруженных маршрутах.
Видео:Тайна рутениевых свечей зажигания! Снижают расход топлива? (Видео №78)Скачать
Базовые характеристики
Параметры | ВЕКТОР 8.8 |
Длина/Ширина/Высота, мм | 8800/2410/2880 |
Количество/ширина дверей, мм | 1/650 + 1/1200 (двустворчатая) и 2/650 у межгорода |
Высота потолка в салоне, мм | 1980 |
Общее количество мест (в т.ч. посадочных) | город/пригород: 64 (19+1), 60 (23+1), 57 (23+1+1инв.); межгород – 50 (30+1). |
Тип сидений | Раздельные, мягкие (у междугородних моделей) и полумягкие (у городских и пригородных), с ручками |
Видео:Какие свечи лучше? Проверка свечей зажиганияСкачать
Дополнительные характеристики
- Вентиляция. Модели длиной 7,6 метров – естественная, через форточки в окнах боковины и люки в крыше. 8,8 метров – принудительная и естественная (через форточки и люки в крыше).
- Система отопления. Модели длиной 7,6 метров – независимый автономный жидкостный предпусковой подогреватель и 3 салонных отопителя. 8,8 метров – автономный жидкостной предпусковой подогреватель, 4 салонных отопителя.
- Объем багажного отсека, куб.м. Междугородная модель длиной 8,8 метров – 2.
- Расположение багажного отсека. Под полом салона.
Видео:Катушки зажигания, свечи - что купить сейчас.Скачать
Технические характеристики
Тип топлива. Производитель предоставляет модификации, функционирующие на дизельном топливе. В ассортименте поставщиков возможно встретить технику, эксплатирующуюся на газе.
Емкость топливного бака. 95.
Снаряженная и технически допустимая масса, кг. 6800…7120/11500 (город/пригород); 7200/11500 (межгород).
Нагрузка на переднюю/заднюю ось от технически допустимой массы, кг. 4100/7400.
Минимальный радиус разворота, м. 10.
Рулевой механизм. С гидроусилителем.
Тормозная система. Пневматическая, двухконтурная, с разделением на контуры по осям, с ABS, ASR.
ПАЗ-320402 и ПАЗ-320412. ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНО ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ — ЧАСТЬ 2
5- Панель приборов (рис. 2-1). Расположение приборов на щитке показано на рисунке 2-4.
Рис. 2-4 Панель приборов
Рис. 2-5 Блок контрольных ламп № 1 и № 6
Пояснение к некоторым позициям рис. 2-4 «Панель приборов». поз. 1, 20 (рис. 2-4 «Панель приборов) — блоки контрольных ламп №1 и №6:
Пояснения к позициям рис. 2-5 «Блок контрольных ламп №1 и №6»
1 — сигнализатор «ожидания пуска двигателя» Лампа ожидания пуска (START) предупреждает водителя, что для обеспечения надлежащего запуска необходимо применение средств холодного запуска двигателя.
2 — сигнализатор предупреждения о неисправности. Лампа останова (STOP) требуется во время эксплуатации автобуса, чтобы сигнализировать о неисправности одной из основных систем. Во время выполнения бортовой диагностики мигание этой лампы соответствует кодам неисправностей, выявленных с помощью ЭБУ.
3 — сигнализатор предупреждения о возникновении неисправности двигателя. Лампа предупреждает об обнаружении неисправности узла или системы двигателя и сигнализирует о начале выполнения кодовой последовательности во время проведения диагностики.
4 — сигнализатор предупреждения о необходимости проведения технического обслуживания двигателя (не используется). Лампа техобслуживания (КЛЮЧ) служит для оповещения о необходимости техобслуживания и для предупреждения водителя о том, что состояние жидкостей в двигателе находится вне допустимых пределов.
5 — сигнализатор предупреждения о засоренности топливного фильтра;
6 — (устанавливается по заказу) сигнализатор включения обогрева зеркал заднего вида;
7 -сигнализатор включения свечей накаливания;
8 — сигнализатор открытия моторного люка (не используется);
9 — сигнализатор включения жидкостного подогревателя (не используется). Гаснет при автоматическом выключении подогревателя.
10 — сигнализатор включения циркуляционного насоса жидкостного подогревателя (не используется).
поз. 2, 4 (рис. 2-4 «Панель приборов) — блоки контрольных ламп № 2 и № 4:
Рис. 2-6 Блоки контрольных ламп № 2 и № 4
Пояснения к позициям рис. 2-6. «Блок контрольных ламп № 2 и № 4»
1 — сигнализатор аварийного падения давления воздуха в контуре рабочих тормозов передней оси;
2 — сигнализатор аварийного падения давления воздуха в контуре рабочих тормозов заднего моста;
3 — сигнализатор аварийного падения давления воздуха в контуре потребителей сжатого воздух;
4 — сигнализатор падения давления (не используется);
5 — сигнализатор включения стояночного тормоза;
6 — сигнализатор включения жидкостного подогревателя. Гаснет при автоматическом выключении подогревателя.
7 — сигнализатор резервного остатка топлива в баке. Загорается при снижении уровня топлива в баке.
8 — сигнализатор засоренности воздушного фильтра системы питания двигателя воздухом. Загорание лампы предупреждает о необходимости очистки фильтрующих элементов. Эксплуатация автобуса с засоренным воздушным фильтром снижает ресурс двигателя.
9 — сигнализатор падения давления масла в системе смазки двигателя (не используется).
10 — сигнализатор аварийного повышения температуры в системе охлаждения двигателя.
поз. 3, 5 (рис. 2-4. «Панель приборов) — блоки контрольных ламп № 3 и № 5:
Рис. 2-7 Блоки контрольных ламп № 3 и № 5
Пояснения к позициям рис. 2-7. «Блоки контрольных ламп № 3 и № 5»:
1 — сигнализатор включения габаритных фонарей;
2 — сигнализатор включения дальнего света фар;
3 — сигнализатор включения указателей поворота или аварийной сигнализации;
4 — сигнализатор включения противотуманных фар;
5 — сигнализатор включения противотуманных фонарей;
6 — сигнализатор открытого положения передней двери;
7 — сигнализатор открытого положения задней двери;
8 — сигнализатор остановки по требованию. Включение сигнализатора сопровождается звуковым сигналом зуммера. Сигнализатор включается в двух случаях:
1- при нажатии пассажиром кнопки остановки по требованию. При этом после отпускания кнопки сигнализатор горит, а зуммер перестает звучать. Сигнализатор погаснет после нажатия водителем на выключатель «Дверь закрыть».
2- при нажатии на выключатель аварийного открывания двери, или в случае открывания аварийной двери. При этом постоянно звенит зуммер и мигает сигнализатор «S». Сигнализатор погаснет после остановки и последующего закрытия пассажирской двери.
9 — сигнализатор включения моторного тормоза (действует до освоения сигнализатора’
10 — сигнализатор диагностики АБС. Загорается во время включения приборов при пуске двигателя и гаснет через 2 … 3 секунды в случае исправности АБС.
поз. 8 (рис. 2-4. «Панель приборов) — манометр контроля давления воздуха в тормозной системе двухстрелочный. Белая стрелка показывает давление воздуха в контуре рабочей тормозной системы передней оси, красная — в контуре задней оси. Номинальное давление воздуха в пневмоприводе тормозов 6,5-8,0 кгс/см2.
Видео:Правильная доработка свечей для увеличения мощности и снижения расхода топлива!Скачать
Характеристики двигателя/силового агрегата
Параметры | ЯМЗ-534 | CUMMINS ISF 3 | ЯМЗ-53414 (CNG) |
Тип | Дизельный двигатель | Дизельный двигатель | Газовый двигатель |
Количество и расположение цилиндров | 4R, вертикальное | 4R, вертикальное | 4R, вертикальное |
Нормы экологической безопасности | Евро-5 | Евро-5 | Евро-5 |
Рабочий объем, л | 4,43 | 3,76 | 4,43 |
Мощность двигателя, кВт (л.с)/мин | 125 (170) при 2300 мин-1 | 122 (168) при 2600 мин-1 | 125 (170) при 2300 мин-1 |
Макс. крутящий момент, Нм/мин | 670 при 1200…1600 мин-1 | 592 при 1300…1700 мин-1 | 580 при 1200…2100 мин-1 |
Расположение двигателя | Переднее, продольное | Переднее, продольное | Переднее, продольное |
КПП | МКПП: S5-42, 5-ступ, FastGear 5DS60T 5-ступ. АКПП: Allison T2100, 6-ступ. | МКПП: S5-42, 5-ступ, FastGear 5DS60T 5-ступ. АКПП: Allison T2100, 6-ступ. | МКПП: Fast Gear, 5-ступ, МКПП: ZF 5-ступ |
Подвеска передней-задней оси | рессорная/пневмо-рессорная | рессорная/пневмо-рессорная | рессорная/пневмо-рессорная |
Максимальная скорость, км/ч | 100 | 100 | – |
Гарантия на автобус | 2 года или 100 тыс. км пробега | 2 года или 100 тыс. км пробега | 2 года или 100 тыс. км пробега |
Видео:Свечи зажигания. 99 не правильно их устанавливают.Скачать
Автобус ПАЗ-3204 | Транспортная энциклопедия
Год начала производства:
ПАЗ-3204 — новая модель , призванная заменить на конвейере ветерана ПАЗ-3205. Впервые показана в 2006 году. Представляет собой автобус близкий по габаритам к ПАЗ-3205, но с современной отделкой и комфортабельным салоном. Мелкосерийное производство началось в 2007 году. Первый вариант с пневматической подвеской имел проблемы с надёжностью конструкции и остался не очень распространённым. Всего выпущено около 700 экземпляров.
В марте 2009 года на ПАЗе прошла модернизация модели 3204. Конструкция автобуса была несколько упрощена. С этих пор он стал обозначаться ПАЗ-320402-03, пневматическая подвеска уступила место рессорной, автобус прошёл фейслифтинг — получил новые фары и привычные окна на резинках вместо современных вклеенных. Кроме того, передняя пассажирская дверь была перенесена ближе к передней оси автобуса, был повышен уровень пола. Автобус стал производиться с несколькими вариантами компоновки салона:
- городская (17 посадочных мест, общая вместимость — 53 чел.)
- городская и пригородная (21 посадочное место, общая вместимость — 50 чел.)
- пригородная (25 посадочных мест, общая вместимость — 43 чел.)
Технические характеристики
Полная масса, т | 6,245 |
Снаряжённая масса, т | 2,580 |
Макс. скорость, км/ч | 95 |
Класс автобуса | высокопольный малый городской |
ЭКО стандарт | ЕURO-3 ЕURO-3,4 ГОСТ Р41.83 |
Вместимость, чел. | |
Мест для сидения | городской: 17 городской и пригородный: 21 пригородный: 25 |
Номинальная вместимость (5 чел/м²) | городской: 53 городской и пригородный: 50 пригородный: 43 |
Габариты | |
Длина, мм | 7 600 |
Ширина, мм | 2 410 |
Высота по крыше, мм | 2 880 |
База, мм | 3 800 |
Салон | |
Количество дверей для пассажиров | 2 |
Формула дверей | 1+1 |
Двигатель | |
Модель двигателя | Cummins 4ISBe 185-B Cummins ISF3.8s3168 ЗМЗ 5234.10 |
Система питания | дизель карбюратор |
Тип топлива | дизельное бензин |
Количество цилиндров | 4 4 8 |
Расположение цилиндров | рядное |
Мощность, л.с. | 104,2 |
Крутящий момент, Н·м | 550 592 314 |
Объём, см³ | 4 500 3 760 4 670 |
Расход топлива при 60 км/ч, л/100 км | 16,3 |
Трансмиссия | |
Модель коробки передач | S5-42 |
Тип коробки передач | механическая |
Количество передач | 5 |
Галерея
ПАЗ-320401-01, Гусь-Хрустальный, Транспортная улица
Автор: Pbedge, Wikimedia Commons
ПАЗ-320402 на ул.Новоселов, Рязань
Автор: Max071086, Wikimedia Commons
Источники
- Основная фотография Redboston: Wikimedia Commons;
- Текст: Wikipedia;
Видео:5 ошибок при ВЫБОРЕ СВЕЧЕЙ ЗАЖИГАНИЯСкачать
Байки для VIP
Сборка ГАЗ Vector NEXT в настоящее время ведётся параллельно сборке ПАЗ-3204 и ПАЗ-3205. Сварка кузовов осуществляется на отдельной ветке. Далее кузова в общем потоке поступают на грунтование и окраску в порядке «живой очереди». Затем снова возвращаются на персональную нитку сборочного цеха, где осуществляется окончательная сборка автобуса.
По сути, нынешние ГАЗ Vector NEXT гораздо надёжнее самых первых экземпляров, хотя и о них мне не довелось слышать худого слова. Что же выходит – идеальный автобус для неприхотливого потребителя? Разберёмся!
Видео:СРОКИ ЗАМЕНЫ СВЕЧЕЙ ЗАЖИГАНИЯ #свечи#срокизамены#выбратьсвечи#автомобиль#двигатель#меняемсвечиСкачать
Дополнительные опции
Опции для городских/пригородных и междугородных модификаций:
- Кондиционер
- 2 крышных электровентилятора
- Аудио/видеосистема
- Тонированные стеклопакеты
- Окраска кузова в цвет металлик
- Различные варианты пассажирских кресел
- Электронные рейсоуказатели
- Система «Говорящий город» для слабовидящих людей
- Безналичная система оплаты и электронного подсчета пассажиров
- Доступность: подъемник кассетного типа
- Видеорегистратор наружного и внутреннего наблюдения
- Цифровой тахограф
- ГЛОНАСС/GPS
- Панорамное ветровое стекло
- Противотуманные фары
- Ремни безопасности
Салон автобуса ПАЗ-32-414-05 Вектор. Фото ЯрКамп
Кроме этого, модель для города и пригорода возможно оснастить:
- Различные варианты пассажирских кресел
- Электронные рейсоуказатели
- Система «Говорящий город» для слабовидящих людей
- Безналичная система оплаты и электронного подсчета пассажиров
- Доступность: подъемник кассетного типа
Видео:ЯМЗ 536 Обзор #ямз 536, #урал некст, #газон некст,Скачать
Дизайн
Дизайн по праву можно назвать удачным. Наконец-то российский производитель достиг европейского уровня и может конкурировать с такими , «Скания» и прочими. Внешний вид машины заслуживает уважения. По сравнению с ПАЗом, это огромный шаг вперед. От ПАЗа здесь не осталось ничего. Машина построена на новой платформе ГАЗона Некст и имеет свой уникальный дизайн. В машине используется современная оптика, противотуманные фары и большое лобовое стекло, которое тянется вплоть до широкой хромированной решетки радиатора. Зеркала на автомобиле «ГАЗ Вектор Next» окрашены в цвет кузова, и размещены сверху – как на всех современных автобусах. Что касается качества покраски кузова, производитель дает десятилетнюю гарантию на защиту от коррозии. Кстати, нижняя его часть и крыша изготовлены из пластика.
Видео:СТАБИЛЬНАЯ РАБОТА ДВИГАТЕЛЯ. Как проверить мультиметром свечи зажигания.Скачать
Кузов
На полигоне было представлено три автобуса «Вектор Некст»: стандартная модификация, «люкс» и школьный автобус.
Школьный автобус Вектор Некст
Люксовый вариант «Вектор Некст»
Первое впечатление от новой модели: «ну наконец-то!».
После слегка странного старшего брата «3204» в «Векторе» порадовал стильный и приятный глазу внешний вид. При массе в 6270 кг автобус определенно обладает некоторой легкостью и изяществом. Вроде как ничего сверхъестественного, но смотрится все вместе гармонично.
Вот так и должно быть. Не видно каких-то явных недоработок, «кривых» рук дизайнера, все на месте, все так как должно быть. Модель имеет законченный вид и однозначно будет привлекать внимание на дороге.
Особенно порадовало панорамное остекленение обеспечивающее широкий обзор водителю и пассажирам. Огромное лобовое стекло уходит вниз вплоть до решетки радиатора.
Оригинальные задние фонари, выразительные передние блок-фары. Круглые противотуманные фары встроены в пластиковый бампер.
Детали корпуса, на который приходится основной удар от летящего щебня и пыли, выполнены из пластика (см. фото), кузов из оцинкованной стали.
Что касается габаритных размеров то они следующие:
- Ширина автобуса «ГАЗ Вектор Next» составляет 2,45 метра
- Высота – 2,9 метра.
- Длина может быть разной (7,1, 7,6 и 8,5 метра).
Ресурс кузова, по словам, производителя, не менее 10 лет при ежегодном пробеге 50000 — 60000 километров.
Можно в два раза увеличить срок эксплуатации кузова при правильно производимых мерах по антикоррозионной обработке.
Что не так с эмблемой?
Это не сразу можно заметить, но на автобусах Павловского автобусного завода, больше не будет эмблемы «ПАЗ». Вместо нее установлена обновленная эмблема «ГАЗ». С «Вектора Некст» начинается плановый переход всех моделей «Группы ГАЗ» под одну эмблему. Что по этому поводу сказал: Вадим Сорокин, Президент «Группы ГАЗ»:
– ГАЗ – это легендарная марка….Мы уверены, что обновление знака и консолидация автобусной линейки под брендом ГАЗ будет способствовать успешному продвижению новых моделей в России и на мировых рынках.
По мнению руководства это усилит экспортные преимущества компании, но на наш взгляд это конечно, грустно, уходит целая эпоха…
Продолжим знакомство с «Вектором Некст»
Технические отсеки
Их очень много и они везде, по всему кузову. В аккамуляторном отсеке, как и должно, быть, стоят два аккумулятора.
Но отсек просторный и в него при необходимости можно будет положить еще какие-нибудь нужные в дороге вещи.
Отсек для топливного фильтра обеспечивает легкую замену этого самого фильтра, за что низкий поклон разработчикам от всех автомехаников.
Для водителя (механика) написана пошаговая инструкция по замене топливного фильтра, разобраться в которой не составит труда.
Отдельный отсек с предпусковым подогревателем двигателя Webasto. Удобно для технического обслуживания.
В багажном отсеке — коврик(!) и приятные мелочи, которые прилагаются к «Вектору Некст»: домкрат, инструкция по эксплуатации, баллонный ключ, противооткаты.
Небольшой аккуратный багажный отсек (см. фото)
Видео:Почему нельзя повторно ставить свечи зажигания #автолайфхак #nsp_запчастиСкачать
Техно Вектор 7 Truck с технологией 3D для грузовых автомобилей
Техно Вектор 7 Truck 7204 H T СТЕНД СХОД-РАЗВАЛ 3D ДЛЯ ГРУЗОВЫХ АВТОМОБИЛЕЙ
Техно Вектор 7 Truck T 7204 H T СТЕНД СХОД-РАЗВАЛ 3D ДЛЯ ГРУЗОВЫХ АВТОМОБИЛЕЙ
Техно Вектор 7 Truck V 7204 H T СТЕНД СХОД-РАЗВАЛ 3D ДЛЯ ГРУЗОВЫХ АВТОМОБИЛЕЙ
ТЕХНО ВЕКТОР 7
с технологиями 3D для грузовых автомобилей
ООО «Технокар» предлагает купить стенды развал схождения для грузовых автомобилей и автобусов с длиной колесной базы до 16 м. Оборудование Техно Вектор 7 Truck — первый в мире 3d сход развал для грузовиков. «Технокар» предлагает три модификации оборудования для регулировки развал схождения. Они различаются между собой типом компьютерной стойки и некоторыми другими характеристиками.
Стенды развал схождения для грузовых авто «Техно Вектор» имеют следующие преимущества:
- сквозной проезд, что упрощает работу с грузовиками и автобусами при проверке схода развала;
- если углы постановки колес нарушены (неверный развал и пр.), биение компенсируется прокаткой;
- развал схождение регулируется для грузового транспорта с длиной колесной базы до 16 м;
- удобное программное обеспечение для регулировки развала, углов постановки колес. Регулярные обновления являются бесплатными;
- 3d регулировка развала схождения для грузовиков и автобусов выполняется быстро и с максимально высокой точностью.
В вы сможете купить оборудование «Техно Вектор» для регулировки развала, углов постановки колес грузового транспорта на оптимальных условиях: - выгодные цены на оборудование для схода развала грузовиков. Обращаясь к нам, вы получаете стоимость от производителя;
индивидуальный подбор оборудования для регулировки развала и других параметров постановки колес. Наши сотрудники помогут подобрать решение, которое будет соответствовать всем техническим требованиям конкретного автосервиса или шиномонтажа;
Техно Вектор — это качественная, быстрая и точная регулировка схода развала. Наше оборудование для регулировки развала схождения находится на гарантии производителя, поставляется с предустановленным удобным и функциональным ПО. Обращайтесь!
Стенды Техно Вектор 7 с технологией 3D для грузовых автомобилей предназначены для измерения и регулировки углов установки колес грузовых автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.
Стенд позволяет производить измерение грузовых автомобилей с колесной базой до 16 метров.
Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.
СТЕНДЫ СОДЕРЖАТ СЛЕДУЮЩИЕ ОСНОВНЫЕ ЭЛЕМЕНТЫ:
- Компьютерная стойка
- эргономичная рабочая панель управления;
- плоских мишеней с градиентным рисунком, покрытым защитным слоем;
Видео:Паз вектор некст. Поменять расширительный бачок? Не вопрос!Скачать
Автобус «Вектор-Next»
На четырех видах топлива
Основным двигателем для «Вектор-Next», конечно же, является четырехцилиндровый дизельный ЯМЗ‑534 объемом 4,43 литра. Это один из самых современных российских моторов, гордость ярославцев. Теперь они идут уже уровня Евро‑5. Для автобуса выбрана средняя настройка мощности: 150 л.с. при 2300 об/мин и 590 Н.м при 1200-1600 об/мин.
Однозначно это будет самый востребованный двигатель для «Вектор-Next»: тяговитый, экономичный, надежный. Напомним, сейчас есть ЯМЗ‑534 мощностью 190 и 210 л.с. Кроме ярославского мотора на другие модели ПАЗ ставят и дизель Cummins ISF 3.8 122л.с./592 Н.м. Понятно, что надо продвигать свой двигатель – ЯМЗ‑534, – но вообще-то для некоторых рынков, для интенсификации экспортных поставок «Вектор-Next», было бы неплохо оснащать автобус и моторами Cummins ISF 3.8 или Cummins ISB.
Но кроме дизеля возможно применение и газовых двигателей. В первую очередь это ЯМЗ‑53424 CNG, работающий на сжатом природном газе и практически не потерявший при этом мощности: 150 л. с. при 2300 об/мин и момент 580 Н.м при 1200-1600 об/мин. Кроме «Вектор-Next» конвертированную на газ «четверку» ЯМЗ‑534 устанавливают на ПАЗ‑3204 и даже на ПАЗ‑32053, а также на грузовики «ГАЗон-Next». Есть и еще более мощный газовый мотор – 170-сильный ЯМЗ‑53414 CNG, но его пока не используют. В том, что газовые моторы ЯМЗ‑534 CNG и ЯМЗ‑536 CNG в основном не потеряли мощности при работе на метане (с его низкой теплотворной способностью!), велика заслуга схемы ГРМ с четырьмя клапанами на цилиндр, интеркулера и турбины. С атмосферных двигателей на тех же оборотах такой мощности не снять. Ярославский «Автодизель» начал серийное производство газовых двигателей семейства ЯМЗ‑530 с августа 2016 года. За это время – по октябрь 2017 года изготовили около 650 двигателей, причем около 210 из них – именно «четверки». Получается, две трети выпуска газовых моторов это ЯМЗ‑536, которые ставят на ЛИАЗы и в меньшей степени – на грузовики «Урал».
В газовых моторах ЯМЗ‑530 не так уж и много изменений в сравнении с дизельными версиями. Унификация составляет около 90 процентов. Получается, ставшиеся 10 % – это именно ставшая ненужной топливная дизельная аппаратура. Взамен ее установили свечи и катушки зажигания, а также корпус дроссельной заслонки. То есть моторы полностью перевели на цикл Отто. Степень сжатия не 16-17 единиц, как обычно на дизеле с турбонаддувом, а всего 12 – для этого изменили поршни
(камера сгорания-то находится в днище, а не в головке). Напомним, у метана или пропан-бутана октановое число выше 100, то есть степень сжатия нужна даже большая, чем под 98-й бензин. Алюминиевый сплав для поршня, оказывается, тоже нужен более жаропрочный, чем для дизеля, поэтому его легируют медью и никелем. Кроме того, поршни для газового мотора снабжены специальным каналом для принудительного охлаждения маслом. Такие «хитрые» поршни освоила костромская «Мотордеталь», с использованием лицензий концерна Kolbenschmidt. Свечи зажигания вкручивают на место установки форсунок у дизеля, через нержавеющую резьбовую втулку-проставку. А так как форсунки у серии ЯМЗ‑530 находятся под клапанной крышкой (что обычно для многих двигателей ЯМЗ), чтобы добраться до свечей, надо снять эту крышку. Еще и поэтому при такой трудоемкости абы какие свечи сюда ставить не получится. Хотя на некоторые другие газовые моторы ставят, к примеру, взамен оригинальных свечей Denso SK20R 5-G, с резьбой М14х1,25 и шестигранником на 20,8 мм, обычные свечи А‑17 от «Жигулей» или более «холодную» «москвичевскую» А‑20. Или их импортные аналоги. Но здесь стоят свечи Bosch, и в этой компании рекомендуют специальные жаропрочные свечи зажигания с платино-иридиевыми электродами. У них значительно более длительный срок службы, то есть должно с запасом хватать на 30 тысяч километров пробега.
На ЯМЗ-530 применяют индивидуальные катушки зажигания для каждого цилиндра производства фирмы Marshall. То есть полностью отсутствуют высоковольтный распределитель-«бегунок» и крышка трамблера вместе с самим трамблером. У раздельных катушек меньше потери, выше мощность искры. Катушки стоят на блоке, а к свечам по сверлению в головке для топливных трубок подведены высоковольтные провода. Электронное управление зажиганием и подача газа в двигатель схожи с современными системами обычного
бензинового мотора. Есть типовой набор датчиков, все они производства Bosch: положения распредвала и коленвала, положения дроссельной заслонки, а еще – датчик клапана EGR. Рециркуляция ОГ здесь сохранена. Газовые форсунки с электронным управлением запитываются от общей рампы. То есть это многоточечный, фазированный впрыск газа с электронным управлением во впускной трубопровод перед впускными клапанами. Число форсунок равно числу цилиндров, а не числу впускных клапанов, как, к примеру, на газовом двигателе у Scania. Количество подаваемого газа зависит от количества воздуха, требуемого двигателю в данный момент. Есть лямбда-датчик, поэтому смесь стехиометрическая, наиболее экономичная. Всю топливную газовую аппаратуру разработала итало-канадская компания Westport. Она же сотрудничала с «Группой «ГАЗ» и по газовому двигателю на основе УМЗ‑4216 для метановой версии «ГАЗели-Бизнес», а также для его более современной версии – мотора Evotech 2,7. Этой фирме принадлежат известные бренды по производству газобаллонного оборудования: OMVL, Valtek и EMER.
