Клейма и модификации револьвера Наган

На Тульском оружейном заводе (ТОЗ) клеймение производилось следующим образом: на левой стороне револьвера — клейма производственные (кто производил, когда), а на правой стороне — испытательные клейма (на прочность, пороховой пробой «П»(на стволе), после отстрела на кучность стрельбы «К»(на рамке под барабаном), приемная комиссия «двуглавый орел», «ПМ» в круге или др. (над рукояткой в углу). Вокруг мушки — всё тоже самое — знак ТОЗа и клейма техпроцесса — личные клейма мастеров.

Советские Наганы до 1931 как минимум года — практически точное повторение царских. Кроме отказа от дуба на щечках. А вот потом изменился характер обработки затыльника рукоятки, размер долов уменьшился, ну и прочее. После 1931 года более «острым» стал затыльник.

До начала 30-х мог попадаться полностью синий УСМ, кроме собачки, винта и пружины шатуна, а так же — бойка и его шпильки.

Модернизация револьвера началась с 1929 года.

В целях экономии металла стали делать шомпол из двух частей (головка к шомполу приваривалась эл. сваркой) и сделали усечённой мушку.

Содержание
  1. Серийные номера
  2. Технологические клейма
  3. Ремонтное клеймо
  4. Особенности деталей револьвера
  5. Общие особенности
  6. Спусковая скоба
  7. Барабан
  8. Дверца барабана
  9. Курок
  10. Ствол
  11. Мушка
  12. Шомпольная трубка
  13. Шомпол
  14. Накладки рукояти
  15. История, модификации, и клейма револьвера системы Наган
  16. Клейма
  17. Бельгийское клеймо
  18. Императорский Тульский Оружейный Завод -1898 — 1911 гг.
  19. Тульский Императора Петра Великого Оружейный Завод -1912 — 1918 гг.
  20. «Тульский оруж. заводъ» — 1918-1920 гг.
  21. Р.С.Ф.С.Р. Первый Тульский Оружейный Завод — 1921 — 1923 гг.
  22. СССР Первый Оружейный Завод в Туле — 1924 — 1928 гг.
  23. Стрела в обрамлении звезды. Тула — 1929 — 1941 гг.
  24. Общее
  25. Серийные номера
  26. Технологические клейма:
  27. Ремонтное клеймо револьвера Наган
  28. Особенности деталей револьвера Наган.
  29. Общие особенности
  30. Спусковая скоба
  31. Курок
  32. Ствол
  33. Мушка
  34. Шомпольная трубка
  35. Шомпол
  36. Накладки рукояти Нагана
  37. Спусковой крючок Нагана
  38. Барабаны
  39. Дверца барабана револьвера Нагана
  40. Зависимость года выпуска и клейм приёмки Русского Нагана.
  41. Что означает стрела в треугольнике на ствольной коробке автомата Калашникова?
  42. 1. В Ижевске оружие метили стрелой, заключённой в треугольник:
  43. 2. В Туле оружие метили пятиконечной звездой:
  44. 3. В Вятских Полянах оружие метили звездой, заключённой в щит:
  45. 🎦 Видео

Видео:Татуировки о которых ты будешь жалетьСкачать

Татуировки о которых ты будешь жалеть

Серийные номера

Номер стал буквенно-цифровым с 1929 года. Буквы менялись, когда номер достигнет 999.

Видео:C.I.P. Клейма на оружейных стволах и не только.Скачать

C.I.P. Клейма на оружейных стволах и не только.

Технологические клейма

«Молоток». Россия — СССР, Тула, до 1929 г.

На деталях револьвера (барабан, ствол, детали УСМ, шомпол, шомпольная трубка, дверца барабана, пружина дверцы) присутствуют в основном клейма ОТК и приёмки. Как исключение, на торец барабана наносится номер револьвера (как и на рамку с левой стороны).

До 1918 года в качестве клейма государственной приёмки на детали револьвера наносились клейма в виде двуглавого орла с буквами под ним и в виде молотка, заключённого в круг. В основном это клеймо ставилось на стволы (возможен вариант и без круга), курки, спусковые крючки, казённики и ползуны. На другие детали револьвера (рамка, спусковая скоба, шомпол, шомпольная трубка, барабан, дверца барабана, ось барабана, собачка, пружина дверцы) наносились молотки без круга.

С 1918 года все части револьвера клеймились молотками без круга, а с 1929 года в качестве основного клейма государственной приёмки стала использоваться звезда.

Однако на складах к тому времени было накоплено достаточно большое количество деталей револьвера, изготовленных и принятых в царской России и в период 20-х годов, в связи с чем детали «с молотками» могут присутствовать и на револьверах советского периода выпуска, вплоть до 1945 года.

«Большой молоток» Россия-СССР, Тула, возможно до 1929 г.

Крупный молоток на правой стороне рамки означал, наверное, то же, что и мелкий, но в «общем масштабе». Нет точных данных нигде. Можно только догадываться.

Так как на этом экземпляре револьвера нет ремонтных клейм, то, скорее всего, все клейма на нем изначально фабричного происхождения. Клеймо молоток (позднее звезда) на отдельных деталях означает, что эта деталь прошла процедуру проверки отделом технического контроля. Логично предположить, что большой молоток — это проверка на соответствие стандарту после сборки всех узлов и УСМ в целом, как то: усилие спуска, отсутствие заеданий и т.п. А клеймо приемной комиссии, опять же, можно предположить, визирует совокупность прохождения изделием всех положенных ему испытаний — пороховую пробу, пробу на кучность, усилие спуска и подгонку деталей УСМ и т.д.

«Звездочка». СССР, Тула, с 1929 года

С 1929 года в качестве основного клейма государственной приёмки стала использоваться звезда.

«Двуглавый орел» с буквами на правой стороне рамки. Россия, Тула, 1898-1917 (?) гг.

В период с 1898 по 1917 год на правой стороне рамки револьвера ставилось клеймо приёмки револьвера в виде двуглавого орла с буквами под ним. Буквенные клейма могли варьироваться: ПК, ХХ, IХ. Возможно, ставилось до 1918 года, когда было заменено клеймом «Лб» в круге.

«Лб» в круге Клеймо ОТК, Лаборатория (?), СССР, Тула (20-е гг.), возможно с 1918 г.

«С» в ромбе Клеймо ОТК, СССР, Тула (год?)

Стоит в том месте, где обычно ставится клеймо приемной комиссии или приемщика

«ПИ» в ромбе Клеймо ОТК, СССР, Тула (год?)

«ЗБ» в ромбе Клеймо ОТК, СССР, Тула (год?)

«ЗР» в круге Клеймо ОТК, СССР, Тула (год?)

«ПМ» в овале Клеймо ОТК СССР, Тула (год?)

«И» в ромбе Клеймо ОТК СССР, Тула (год?)

«ТК» объединенное в ромбе, овале или круге СССР, Тула, 1920-40 гг.

Знак ОТК. «ТК» в овале ставился до середины 30-х гг., Далее «ТК» шли в круге. «ТК» в овале характерно для 20-х гг. «ТК» в круге — для 40-х.

«У» в круге, Тула (год?)

Ставится на оружии, прошедшем испытание на прочность.

«П» на стволе, Тула (год?)

Испытание пороховой пробой

«К» в круге, Тула (год?)

Клеймо проверки кучности стрельбы

«R» в круге на шомпольной трубке, Бельгия, 1896-98 гг.

Испытание пороховой пробой завода Нагана в Бельгии, которую ставили только на заводе Л.Нагана в Бельгии в 1896-1898г. Известно, что в 1898г по решению Оружейного отдела ГАУ в Бельгии были заказаны запасные части к 20 000 револьверов. Шомпольных трубок было заказано 100шт. Выпуск Наганов в Бельгии для России: 1895 — 1897 года — 20000; 1895 — 1899 года — 180000.

«УК» в круге или усеченном треугольнике

Заводская марка. Ставится на оружии, прошедшем испытание на прочность, кучность, меткость

«Н» в круге или усеченном треугольнике

Заводская марка. Ставится на оружии, прошедшем испытание дымным или бездымным порохом

«С» в круге, треугольнике

«N» в круге, СССР, Ижевск, 40-егг.

Особое клеймо на оружии Ижевского завода

«Треугольник со Стрелкой внутри«, СССР, Ижевск, 40-егг.

Марка Ижевского Арсенала, после 1928

«П» в квадрате

Проба принятия государственным инспектором качества изготовления рамки

«Р41«

Ремонтировано в 1941 году

«Х» На скобе. скорее всего, клеймо промежуточной приемки детали, на револьвере 1931 г. на скобе в этом месте буква «Ч».

«1» в треугольнике

Клеймо собственности армии ГДР

Видео:Значение татуировок АКАБА и ВОРОЖБИТОВА. Смысл опасных тату.Скачать

Значение татуировок АКАБА и ВОРОЖБИТОВА. Смысл опасных тату.

Ремонтное клеймо

Квадрат, разделенный пополам.

1 вариант описания. Возле деревянной накладки стоит клеймо восстановления — прямоугольник, поделенный пополам. Такие клемма ставили с 1928г несколько лет, пока ремонтировали изношенные в боях империалистической и гражданской войн револьверы (УСМ, пружина, прицельные).

2 вариант описания. Маленькие ремонтные клейма — прямоугольник, разделенный пополам (читай «капитальный ремонт 1932г», когда начали переделывать прицельные части), которые ставили с 1932г на револьверы, выпущенные ранее, т.е. с таким клеймом револьвер выпущен до 1932г.

Ромбик означает кап ремонт, что в свою очередь означает полную или частичную пересортицу частей револьвера. При капремонте могли и барабан поменять, и перестволить, но это менее вероятно, чем просто замена изношенного УСМ. Знак ромб реже встречается, чем прямоугольник, разделенный пополам. Соответственно, обозначает нестандартный капремонт, либо специальную мастерскую. Думаю, этот знак обозначает какую-то «тонкую» работу над револьвером.

Видео:Почему Калашников отказался от идеи соединения магазинов автомата АК между собойСкачать

Почему Калашников отказался от идеи соединения магазинов автомата АК между собой

Особенности деталей револьвера

Общие особенности

Револьвер Нагана, выпуска Тульского оружейного завода с 1895 по 1911 год

Мушка имеет полукруглую форму

На правой стороне рамки присутствует штырек для фиксации дверцы. Дверца, соответственно имеет прорезь

Револьвер выпуска 1912-1920 годов

Все конструктивные признаки те же. Отличаются только клеймами.

Револьверы выпуска 1921-1929года.

В Советской России было принято решение выпускать только самовзводную модификацию револьвера, и конструкция Наганов этих лет однотипна ранее выпускавшимся офицерским моделям.

Надо отметить, что некоторое время выпускались револьверы с прямоугольной мушкой, но почти сразу вернулись к полукруглой

Револьвер Нагана выпуска 1930-1941 годов

В начале 30-х годов 20 века револьвер прошел некоторую модернизацию, коснувшуюся прицельных приспособлений:

  • Прорезь прицела вместо треугольной стала полукруглой
  • Убрали штырек под дверцу на правой стороне рамки, и перестали делать прорезь на самой дверце (правда в связи с громадным заделом самих дверец с прорезями, они продолжали ставиться)
  • Изменили рифление на курке револьвера (ранее оно было выполнено в форме зубца на верхней, гладкой части курка, а теперь прямоугольника)
  • Поменяли мушку, теперь она стала усеченной.

Револьвер выпуска 1942-1945 годов

В связи с эвакуацией завода на Урал в 1941 году производство было свернуто.

Одновременно, для удешевления производства стали изготовлять и устанавливать пластмассовые щечки рукоятки, взамен деревянных.

Заводы в Туле и в Ижевске официально выпускали револьверы до 1945 года включительно, хотя есть сведения, что встречаются револьверы с клеймами 1947 и даже 1950 года. Скорее всего, это собранные из остаточного задела деталей.

В 1960-х годах револьвер прошел еще одну модернизацию, в ходе которой практически на всех револьверах до 1930 года выпуска заменили старую полукруглую мушку на новую усеченную, также заменили щечки рукоятки с полусгнивших деревянных на пластмассовые. Все хранившиеся несамовзводные револьверы выпуска до 1920 года превратили в самовзводные.

Спусковая скоба

«Царские» спусковые скобы шли с номером в передней части над молотком. Серийный номер ставили на скобу до 1914г. По контуру не имеет приливов металла (прилив в месте нижнего ушка крепления скобы на ось рамки (переход углом с ‘прямой’ части на ‘ушко’ был до 1942г. Потом во времена ВОВ в целях ускорения технологического процесса переход на ‘ушко’ сделали плавным с галтелью.

Барабан

На переднем торце барабана есть клеймо. Так вот, до 1938г это клеймо состояло только из четырех цифр, а после 38г туда стали допечатывать еще и буквы. (П, М. )

Дверца барабана

После модернизации 1930 года, дверцы, для упрощения технологического процесса стали делать без вырезов, соответственно с целью унификации (упрощения техпроцесса), выступ (пенёк) уже не делали на рамках, а на старых образцах выпущенных ранее, для упрощения замены в случае износа дверцы, выступ убирали. Зуб дверцы служит для дополнительной фиксации барабана от поворота в противоположную сторону, при частом пользовании он иногда просто стачивался, так как при повороте барабана он скользит по нему попадая при фиксации в паз. Нижний зуб дверцы так же служит для фиксации барабана для разряжения/заряжания револьвера, при открытой дверце, и тоже при частой эксплуатации изнашивался.

Курок

На курке рифление до конца 20-х годов было в виде зубца (типа как на кремлевской стене), а потом стали делать прямоугольное. Когда изменили рифление с зубца на прямоугольное — точно не знаю, до 1928г наверняка.

Ствол

На утолщении перед шомпольной трубкой «П» испытание пороховой пробой.

Мушка

Мушка в поперечном сечении — почти треугольная, (ширина гребня 1.25мм), т.е. изготовлена до 1928г. При капремонте после 1928г была пропилена до нового принятого профиля. Мушки, изготовленные после 1930г, имели принятую 7 мая 1930 г Комиссией НТК Артиллерийского управления «динамовскую» форму с усеченной задней частью с поперечным сечением: трапеция+прямоугольный гребень шириной 2мм, и на всех револьверах, выпущенных после 30-х годов верхний край мушки — плоский.

В дальнейшем допускалось иметь на вооружении револьверы с мушками двух типов.

Окончательно усечённая мушка была утверждена в 1938 году. Позднее прорезь целика поменяли на полукруглую.

До 1929 года на револьверах ставилась полукруглая мушка. Прорезь целика была треугольной.

Шомпольная трубка

Полустертая букву «R» — испытание пороховой пробой завода Нагана в Бельгии, которую ставили только на заводе Л.Нагана в Бельгии в 1896-1898г. Известно, что в 1898г по решению Оружейного отдела ГАУ в Бельгии были заказаны запасные части к 20 000 револьверов.

Шомпол

На торце головки имеет «кружок с вписанным треугольником и стрелой внутри» — клеймо Ижевского завода 1943-1945г.

Накладки рукояти

Наименее ценятся текстолитовые и «рыжая сосна», устанавливавшиеся во время ремонта перед закладкой на хранение в послевоенные годы, наиболее ценные — «темное дерево, мелкая насечка» («царские»). На 1937 г. желательны накладки «средней насечки» темного дерева либо цвета «светлого дуба».

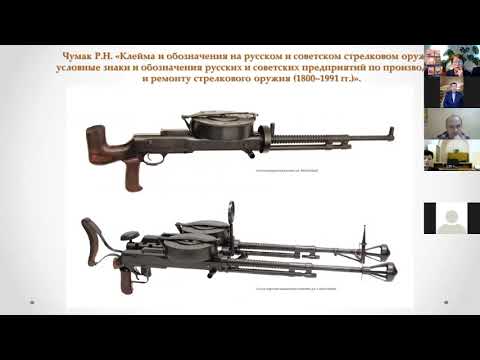

Видео:Презентация книги Р.Н. Чумака «Клейма и обозначения на русском и советском стрелковом оружии»Скачать

Презентация книги Р.Н. Чумака «Клейма и обозначения на русском и советском стрелковом оружии»

История, модификации, и клейма револьвера системы Наган

Более ста лет назад бельгийский конструктор Леон Наган создал один из самых легендарных револьверов, вошедших в историю российского оружия. Это оружие, когда-то известное в нашей стране всем от мала до велика, помимо своей популярности, является еще и одним из наиболее удачных в своем классе образцов стрелкового вооружения.
Благодаря простоте, надежности и отличным боевым характеристикам, наганы благополучно перемахнули свой столетний рубеж и вплоть до самого недавнего времени их еще можно было встретить на вооружении некоторых отечественных служб.

Револьвер Наган далеко не сразу обрел свои окончательные, характерные черты, известные всем нам. Для этого потребовалось несколько десятилетий упорного труда конструкторов, инженеров — технологов и рабочих-оружейников.
Бельгия, имевшая традиционно сильное оружейное производство, занимала одно из первых мест в Европе по изготовлению стрелкового оружия. Среди множества других бельгийцев, занимавшихся проектированием образцов короткоствольного оружия, предназначенного для замены устаревшего револьвера Шамело-Дельвинь мод.1871 г., были и два дотоле никому неизвестных предпринимателя братья Эмиль (1830 — 1902) и Леон Наган (1833 — 1900), работавшие в крупнейшем оружейном центре Бельгии — городе Льеже. В середине 60-х годов XIX века братья приступили к выпуску огнестрельного оружия, и их предприятие получило название «Оружейный завод Эмиля и Леона Наган».
В 1859 году братья стали партнерами и основали в Льеже свою небольшую фирму по производству металлических изделий, которая первоначально специализировалось на изготовлении промышленного оборудования.
В 1878 году появляется совершенно новый револьвер системы Наган. Уже на первых испытаниях его оригинальный шестизарядный револьвер с ударно-спусковым механизмом двойного действия и массивной рамой оставил далеко позади всех потенциальных конкурентов. Одержав убедительную победу на конкурсных испытаниях, револьвер, названный по имени своего создателя — Наган, принимается на вооружение офицерского корпуса и унтер-офицеров бельгийской армии, а также конной жандармерии под наименованием — револьвер модели 1878 г. В том же году их производство было налажено на семейной оружейной фабрике в Льеже.
Основы, заложенные в конструкции этого револьвера, очень четко прослеживаются во всех дальнейших разработках револьверов системы Наган. В первую очередь это касалось самовзводного ударно-спускового механизма, при котором взведение курка осуществлялось одновременно с нажатием на спусковой крючок; монолитной неразъемной рамы; дверцы для открывания камор барабана, откидывающейся не назад, как у большинства револьверов, а вбок; шестигранного ствола, ввинченного в рамку на глухой посадке. Фирменным признаком оружия конструкции Нагана явилось устройство для поочередного экстрагирования стреляных гильз, осуществленное в единой сборке, закрепленной на стволе. Еще один характерный признак — сильно изогнутая револьверная рукоятка.
Новый револьвер, поступивший на вооружение бельгийской армии, получил достаточно высокую оценку своих боевых и служебно-эксплуатационных качеств, что повлияло на решение командования вооруженных сил Бельгии унифицировать все образцы штатного личного оружия самообороны. (В том же году компания братьев Наган устанавливает первые деловые отношения с Россией.

Со временем револьвер Наган М 1878 был признан слишком дорогостоящим в качестве личного оружия рядового и унтер-офицерского состава бельгийской армии. Поэтому в 1883 году на вооружение унтер-офицеров пехоты, кавалерии и вспомогательного состава (трубачей и т.п.) бельгийской армии поступает новый вариант револьвера системы Наган модели 1883. В конструкцию этого образца сознательно были внесены изменения, ухудшившие боевые качества оружия. Этот револьвер взамен самовзводного ударно-спускового механизма получил механизм одинарного действия, что достигалось отсутствием специального шатуна на курке и выступа на храповике, и требовало предварительного взведения спицы курка большим пальцем правой руки после каждого выстрела. Единственным внешним отличием револьвера 1883 года от образца 1878 года являлось наличие более простого в изготовлении барабана с гладкой поверхностью. Револьвер хоть и был прост по конструкции, но обладал сильным и точным боем.
Отличные характеристики револьверов системы Наган способствовали началу их успешного распространения на мировом оружейном рынке. В качестве достаточно простого и дешевого оружия личной самообороны в том же году они поступают на вооружение норвежской армии под обозначением «9-мм револьвер Наган М 1883». В 1884 году на вооружение армии одного из самых маленьких европейских государств Люксембурга поступает еще один вариант бельгийского револьвера Наган М 1883, рассчитанный на использование 7,5-мм швейцарского револьверного патрона, т.н. «люксембургская» модель 1884. А вскоре специально для оснащения бельгийской тюремной охраны появляется его оригинальная модификация — со смонтированным на левой стороне рамки предохранительным рычагом, после каждого выстрела автоматически заходившего в казенную часть каморы барабана. Таким образом, рычаг предотвращал самопроизвольный поворот барабана или взведение курка.
Бельгийские конструкторы продолжали совершенствовать револьверы. Однако прогрессирующая слепота Эмиля Нагана заставила его передать свое дело младшему брату — Леону. Уже через два года свет увидел новый значительно улучшенный образец, созданный Леоном — 9-мм револьвер Наган. В нем взамен старого патрона с дымным порохом был использован новый, с бездымным порохом. Новая усовершенствованная модель, принятая на вооружение бельгийской армии под обозначением «револьвер Наган М 1878/86», была еще более дешевой в производстве, чем револьвер М 1878. Револьверы М 1878, М 1878/86 и М 1883 калибра 9,4 мм прослужили в вооруженных силах Бельгии вплоть до 1940 года.

В револьвере М 1878/86 Леон Наган постарался устранить все недостатки, присущие предыдущим моделям конструкции своего старшего брата. Этот револьвер в отличие от других имел несколько особенностей, присущих только ему. В первую очередь это относилось к облегченной раме. Коренной реконструкции подвергся и самовзводный ударно-спусковой механизм: четыре пружины были заменены только одной, успешно сочетавшей в себе функции всех других. Это новшество значительно упростило не только изготовление и обслуживание оружия, но и повысило надежность его работы в самых тяжелых условиях. Благодаря внесенным изменениям модернизированный наган смог успешно конкурировать с гораздо более известными образцами европейских и американских фирм, сильно потеснив их на оружейном рынке.
В 1887 году Наган сконструировал 7,65- и 8-мм магазинные винтовки с продольно-скользящим затвором.
С 1888 года фирма братьев Наган участвует в проводимом русским правительством конкурсе по замене устаревшей однозарядной винтовки системы Бердана обр. 1870 г. новой магазинной винтовкой. Ствольную коробку для конкурсной винтовки разработал Эмиль Наган. Однако бельгийские оружейники этот конкурс проиграли русскому конструктору Мосину. На вооружение русской императорской армии была принята 7,62-мм магазинная винтовка, получившая обозначение «трехлинейная винтовка образца 1891 года» (или винтовка Мосина-Нагана).
Неудача с винтовками заставила бельгийских оружейников обратить особое внимание на ту область оружейного дела, где они смогли добиться зримых успехов. Братья Наган правильно просчитали конъюнктурный спрос на европейском рынке и разработали револьвер мод. 1886 под наиболее распространенный для этого вида оружия патрон калибра 7,5 мм. В результате в Швеции в 1887 году, новая модель револьвера Нагана одержала убедительную победу.

На это достаточно простое и дешевое и в то же время мощное личное оружие обратили внимание норвежские специалисты-оружейники. Уже вскоре несколько видоизмененный 7,5-мм револьвер Наган принимается на вооружение в Норвегии под обозначением «модель 1893». Вооруженные силы Норвегии получили 12 964 наганов, большая часть которых поставлена льежской фирмой.
Револьверы Наган полностью оправдали надежды командования армий скандинавских государств, в вооруженных силах которых они верой и правдой прослужили несколько десятилетий. Только после окончания Второй мировой войны наганы были полностью вытеснены с вооружения шведской и норвежской армий современными образцами самозарядных пистолетов.
Одновременно с наращиванием выпуска револьверов братья Наган продолжали работать над совершенствованием оружия, стремясь добиться в нем наиболее оптимального сочетания не только передовых достижений современной конструкторской мысли, но и новшеств, наработанных в последние годы в технологии производства изделий точного машиностроения.
Эмиль Наган создает оригинальный образец, воплотивший в себе все лучшие достижения своих предыдущих конструкций. Новый револьвер модели 1892 года являлся, если его рассматривать с точки зрения концепций той эпохи, типичным представителем военного оружия — мощным, но в то же время простым и относительно дешевым. В сравнении с однотипными револьверами, наган по мощности оставил их далеко позади. При длине ствола всего 115 мм он имел начальную скорость пули 301 м/с.
Создание нового револьвера системы Наган совпало по времени с усилиями, предпринятыми Россией по решению вопроса о перевооружении армии современными образцами личного оружия самообороны. Руководство российской армии успешно решило проблему оснащения вооруженных сил основным образцом стрелкового оружия — 3-линейной (7,62 мм) винтовкой системы Мосина обр. 1891 г. Теперь достаточно остро встал вопрос о замене устаревшего штатного 4,2-линейного (10,67 мм) револьвера системы Смит-Вессон унифицированным по калибру с винтовкой новым револьвером. В 1892 году к работам по поиску перспективной модели военного револьвера для перевооружения русской армии приступила комиссия во главе с генерал-лейтенантом Н. Чагиным. После ряда работ свет увидело тактико-техническое задание для создания нового револьвера. Комиссия признала, что «военный револьвер должен иметь такой бой, чтобы одной пулей на расстоянии до 50 шагов останавливать лошадь. Если пуля пробивает четыре-пять дюймовых досок, сила боя тогда достаточна». Для этого револьвер должен был обладать: массой 0,82 — 0,92 кг; калибром — 3 линии (7,62-мм), с тем чтобы для их изготовления можно было использовать бракованные винтовочные стволы; простым несамовзводным ударно-спусковым механизмом, ибо самовзвод «вредно влияет на меткость»; меткой кучностью стрельбы на дистанции 35 — 50 шагов (25 — 35 м); начальной скоростью не менее 300 м/с. Конструкция револьвера должна быть простой в изготовлении, обслуживании, нечувствительной к загрязнению и надежной в эксплуатации в затрудненных условиях.
Шаги, предпринятые русскими военными специалистами по поиску образца короткоствольного оружия, который бы удовлетворял всем требованиям заказчика, вызвали значительное волнение на мировом оружейном рынке.
Наибольшее предпочтение было отдано двум бельгийским револьверам конструкций Генри Пипера М 1889 и Эмиля Нагана М 1892, между которыми и развернулась ожесточенная борьба.
В новой ситуации Наган, почувствовав, что может получить значительную прибыль, предпринял все возможные меры для обеспечения своего выигрыша. Револьвер Наган М 1892 был срочно переконструирован под 3-линейный (7,62-мм) револьверный патрон, рассчитанный как на использование малодымного черного пороха, так и бездымного. Причем к одному из достоинств этого образца, по словам изобретателя, относилось то, что его ствол был сделан из обрезка ствола трехлинейной винтовки обр. 1891 г. Вместе с оружием Наган представил и два варианта патронов с пулями массой 6 и 7 г, снаряженных малодымным черным порохом.

Поскольку руководство военного министерства специально оговорило, что на вооружение будет принят револьвер с несамовзводным ударно-спусковым механизмом одинарного действия, Нагану пришлось сознательно ухудшить конструкцию своего оружия. Бельгийский оружейник пошел уже проторенным путем, приспособив конструкцию нового револьвера аналогично переделке модели 1878 г. в модель 1883 г., т.е. изъяв из курка шатун и убрав специальный выступ на ползуне, что исключало возможность самовзводной стрельбы. В переделанном для несамовзводной стрельбы нагане для открытия огня необходимо было сначала большим пальцем правой руки взвести курок и только после этого нажать на спусковой крючок.
Однако множество мелких недостатков, присущих конструкции револьвера Наган М 1892, свели на нет радужные надежды бельгийца. Военное ведомство решило бельгийцу заказа не давать, и объявить новый конкурс на лучшую модель 3-линейного револьвера.
Братьям Наган пришлось вести борьбу не на жизнь, а на смерть. В течение 1893 — 1894 годов Эмиль Наган разработал несколько усовершенствованных моделей своего оружия, в которых были устранены практически все недостатки револьвера М 1892.

Компактный и легкий револьвер Наган модели 1894 года очень быстро вышел вперед в ожесточенной борьбе за место под солнцем. Модернизированные наганы заняли лидирующее место, а Генри Пипер со своим Байярдом быстро сошел с дистанции.

Весной 1895 года комиссия военного ведомства подвергла некоторой корректировке первоначальные требования к новому оружию. Русской армии требовался более совершенный револьвер с самовзводным ударно-спусковым механизмом. Леон Наган, работая на перспективу, еще в конце 1894 года представил на суд комиссии подобный образец своего револьвера т. н. «тройного действия» (т.е. самовзводный), поэтому его оружие получило зеленый свет. На вооружение русской армии приняли револьвер Наган двух образцов: офицерский — с самовзводным ударно-спусковым механизмом и солдатский — с несамозводным ударно-спусковым механизмом одинарного действия.
После внесения мелких изменений в конструкцию револьвера он к весне 1895 года принял свои законченные формы. 13 мая 1895 года указом императора Николая II солдатский и офицерский образцы револьвера Наган были официально приняты на вооружение армии в качестве штатного короткоствольного оружия.(По военному ведомству проведено приказом от 26 июня 1896 года.)

В 1895 году царское правительство заключает с льежской фирмой контракт на поставку русской армии в течение последующих трех лет 20 000 револьверов Наган образца 1895 г. В контракте особо оговаривалось обязательство бельгийской стороны оказать помощь России в налаживании производства наганов на Тульском оружейном заводе.
Неприхотливые в эксплуатации и безотказные в бою револьверы Наган, находившиеся на вооружении русского солдата, использовались во всех войнах двадцатого столетия. Старый, но верный наган заслуженно остался в памяти многих поколений русских солдат и офицеров как один из самых простых и надежных образцов отечественного стрелкового оружия.

После смерти Леона его сыновьями было разработано несколько модификаций револьвера М 1895, на которые были получены ряд патентов. Однако ничего нового изобретено не было.
Конструкция револьвера Наган обр.1895 г. стала классической. Наряду с широко налаженным производством наганов в России (Советском Союзе), где они производились на Тульском оружейном и Ижевском механическом заводах вплоть до 1945 года, многие зарубежные фирмы неоднократно копировали его конструкцию. Так, бельгийские фирмы Lepage, Вayard, Francott, а также германская фирма в Зуле C.G.Haenel смогли наладить у себя производство как прямых аналогов, так и несколько видоизмененных револьверов Наган обр.1895 г. В 1920 — 1930-х годах испанская оружейная фирма F. Arizmendi y Goenaga выпускала модифицированный револьвер Наган обр. 1895 г. под патрон калибра 7,5 мм. Самым последним эпизодом в жизни револьвера Наган обр. 1895 г. стало его производство (под обозначением «Наган» модель 30), освоенное польским государственным оружейным арсеналом в г. Радоме с использованием оборудования, закупленного при ликвидации в 1930 году бельгийской фирмы братьев Наган, которое продолжалось вплоть до 1935 года.

В послереволюционной России на вооружении армии остался только «офицерский» вариант Нагана, с ударно-спусковым механизмом двойного действия; все сохранившиеся револьверы одинарного действия были переделаны в самовзводные. Несколько модернизированный-в основном это касалось прицельных приспособлений-заменена мушка и вместо треугольной прорези полукруглая. Наган продолжал оставаться основным, самым массовым короткоствольным оружием РККА. Все имевшиеся в Красной Армии пистолеты вместе не могли соперничать с Наганом по численности стволов.

Клеймо треугольник со стрелой

Видео:Автомат Калашникова / АК-47 / Штурмовая винтовка (Анимация)Скачать

Автомат Калашникова / АК-47 / Штурмовая винтовка (Анимация)

Клейма

Информационные клейма, наносимые на револьверах Наган образца 1895 года, отличались не только датами выпуска, но и изменениями, которые так характерны для истории. Их своеобразие заключалось в тексте. На револьверах изготовленных в 1898-1914 годах стоял штамп: «Императорскiй Тульскiй оружейный заводъ». Патриотический угар начала Первой мировой войны привел к тому, что это клеймо заменили новым: «Тульскiй импер. Петра Велик. оруж. заводъ», который просуществовал вплоть до 1918 года. C левой стороны на съёмной боковой крышке завод-изготовитель ставил свой штамп и под этим текстом четырехзначную цифру года изготовления.

Служебное клеймение на отечественном огнестрельном оружии делится на две группы: информационные клейма (завод-изготовитель, дата изготовления, заводской номер) и испытательные (приемной комиссии, ОТК, испытания пороховой пробой и т.п.).

На револьверах Наган завод-изготовитель ставил с левой стороны на съёмной боковой крышке свое клеймо и под ним четырехзначную цифру года изготовления. Заводской номер наносился на рамке, барабане и спусковой скобе. В 1900-1937 годах — заводские номера состояли только из 6-7 цифр, а с 1938 по 1945 год — стали буквенно-цифровыми.

Бельгийское клеймо

На револьверах бельгийского изготовления фирма-изготовитель ставила с левой стороны на съемной боковой крышке свой штамп: «L.NAGANT.BREVETE.LIEGE.» и под этим текстом четырехзначное число года выпуска

Русское клеймо 1898-1914 гг.
Клейма наносимые на оружие русского производства, остались на том же месте, что и у бельгийцев, правда, отличались уже не только датами выпуска, но и изменениями, которые так характерны для нашей страны. Их своеобразие заключалось в тексте. На револьверах изготовленных в 1898 — 1914 гг., стояло клеймо: «Императорский Тульский оруж. заводъ».

Императорский Тульский Оружейный Завод -1898 — 1911 гг.

Тульский Императора Петра Великого Оружейный Завод -1912 — 1918 гг.

Русское клеймо с 1912 г. В 1912 в связи с празднованием 300-летия династии Романовых, Императорский Тульский оружейный завод был переименован в «Тульский имп. Петра Велик. оруж. заводъ». Клеймо было заменено и просуществовало вплоть до 1918 года. В 1912 году использовались оба клейма, как старого, так и нового образца.

«Тульский оруж. заводъ» — 1918-1920 гг.

Русское клеймо 1918 г. После Октябрьской революции, в годы Гражданской войны уже в 1918 году из предыдущего клейма убирается упоминание о кровожадных царях. На клейме остается только «Тульский оруж. заводъ».

Переходная модель, где в клейме слова «…Императора Петра Великого…» были затерты и осталось только — «Тульский Оружейный Завод» просуществовала с 1918 — 1920 гг. В самом 1918 г. ставилось клеймо как старого, так и нового образца.

РСФСР Первый Тульский Оружейный Завод — 1921 — 1923 гг.
СССР Первый Оружейный Завод в Туле — 1924 — 1928 гг.
Стрела в обрамлении звезды. Тула — 1929 — 1941 гг.

Окончание Гражданской войны и перестройка народного хозяйства на мирный лад, вызвавшие частичное перепрофилирование Тульского оружейного завода с выделением в отдельные производства военной и гражданской продукции и созданием нескольких заводов под одним названием, нашли свое отражение в еще нескольких клеймах, ставившихся на наганах 1919-1922 годов выпуска: «РСФСР. Пер. Тул. Ор. Зав.»; 1923-1928 годов выпуска: «СССР. Пер.Оруж.Зав. в Туле».

Р.С.Ф.С.Р. Первый Тульский Оружейный Завод — 1921 — 1923 гг.

С 1921 г. — «Р.С.Ф.С.Р. Первый Тульский Оружейный Завод» — 1921 — 1923 гг.
А с 1924 г. «РСФСР» заменили на «СССР»

СССР Первый Оружейный Завод в Туле — 1924 — 1928 гг.

Стрела в обрамлении звезды. Тула — 1929 — 1941 гг.

С 1929 г. надписи в клейме вовсе исчезли. Теперь на Наганы ставили только условное обозначение завода — «стрела в пятиконечной звезде», ставшее основным для военного оружия тульского производства.

Начало воссоздания советской оборонной промышленности в годы первой пятилетки, многократное увеличение военных предприятий и в связи с этим стремление Советского государства скрыть свои военные усилия, вызвали появление на револьверах образца 1895 года новых, на этот раз шифрованных клейм, исполненных в виде рисунков и даты выпуска.
В 1928-1942 годах наганы, выпущенные Тульским оружейным заводом, несли на себе клеймо в виде пятиконечной звезды и внутри нее стрелы с оперением. Причем интересен тот факт, что это клеймо фактически закончившее свое существование в октябре 1941 года в связи с эвакуацией ТОЗа на Урал, вновь появилось на револьверах 1942 года выпуска. Хотя к тому времени эвакуированное в Ижевск производство ТОЗа имело свое клеймо: вписанный в круг равнобедренный треугольник со стрелой внутри него. Оно ставилось на револьверах, выпущенных заводом № 622 в 1942 — 1945 годах.
Но в конце 1942 года на наганах, изготовленных Тульским оружейным заводом, частично реэвакуированным обратно в Тулу, появляется старое клеймо: звезда со стрелкой. Однако уже вскоре его несколько модернизировали, и с 1943 по 1945 год на тульские револьверы наносилось еще одно клеймо. В пятиконечную звезду теперь была вписана наконец-то снискавшая к себе уважение старая эмблема тульских оружейников — молоток в форме буквы «Т».

В 1929 году клеймо приняло вид звезды с вписанной в нее стрелой. Новое клеймо использовалось до 1941 года, когда производство было эвакуировано в Ижевск. Известны револьверы на котором клеймо такого типа поставлено в 1942 году.Есть предположение, что в 1942 году некоторое количество револьверов все же было выпущено в осажденной Туле на той части производства, которая осталась после эвакуации. Скорее всего, это была сборка из оставшихся запчастей. Итак в страшный и тяжелый год 1941, Гудериан рвался к Москве и Тула готовилась к осаде. Возводились линии обороны как вокруг города так и внутри его. Сдавать город туляки не собирались.

В октябре месяце началась эвакуация из города тульского оружейного завода со всем основным оборудованием и персоналом. Это был последний месяц, когда в Туле серийно выпускался револьвер Нагана образца 1895 года с классическим, довоенным тульским клеймом «звезда с оперенной стрелой внутри».
Вместо запланированных 197000 штук, завод успел выпустить только порядка 5000 штук в третьем квартале, а именно в октябре и прекратил выпуск в связи с эвакуацией.
Перебравшись в Ижевск, буквально в чистое поле, если не считать нескольких бараков без окон и дверей, туляки прямо с колес разворачивали оборудование и приступали к выпуску стрелкового оружия для фронта. Итак, туляки начали выпуск Нагана в Ижевске в мае 1942 года: вернее даже не выпуск, а сборку. Они привезли с собой оборудование, инструмент и комплектующие, но забыли в Туле главное. А что главное в револьвере? Главное в револьвере вовсе не ствол или барабан. Главное в револьвере — это клеймо! Дата выпуска

Стрела в обрамлении звезды. Ижевск — 1942 — 1943 гг.
Стрела в треугольнике. Ижевск — 1943 — 1945.
Молоток в обрамлении звезды. Тула — 1943 — 1944.
«Т» в обрамлении звезды. Тула — 1944 — 1945.

1942-1943 годы.
Известно клеймо револьверов наган такого типа:

Есть версия, что в связи с дефицитом личного оружия для комсостава, связанного с остановкой завода в Туле, который единственный в стране выпускал короткоствол, часть наганов старого выпуска изымалось из вспомогательных подразделений (охрана, ж.д. и т.п.) и, возможно, у частных лиц, ремонтировалось и отправлялось в действующую армию. С нанесением нового клейма год выпуска/42 г. В этом случае, М.О. как вариант Мобилизационный отдел.

Кроме того в 1942-43 годах выпускались револьверы с клеймом Государственного оптико-механического завода (ГОМЗ г. Ленинград). Револьверы выпускались в блокадном Ленинграде, по видимому из запасов запчастей.

Если кто либо держал в руках Наган задавался вопросом, что обозначают клейма проставленные на нем, и какие вообще есть модификации револьверов системы Наган.

Общее

На Тульском оружейном заводе (ТОЗ) клеймение производилось следующим образом: на левой стороне револьвера — клейма производственные (кто производил, когда), а на правой стороне — испытательные клейма (на прочность, пороховой пробой «П»(на стволе), после отстрела на кучность стрельбы «К»(на рамке под барабаном), приемная комиссия «двуглавый орел», «ПМ» в круге или др (над рукояткой в углу). Вокруг мушки — всё тоже самое — знак ТОЗа и клейма техпроцесса — личные клейма мастеров.
Советские наганы до 1931 как минимум года — практически точное повторение царских. Кроме отказа от дуба на щечках. А вот потом изменился характер обработки затыльника рукоятки, размер долов уменьшился, ну и прочее. После 1931 года более «острым» стал затыльник.
До начала 30-х мог попадаться полностью синий УСМ, кроме собачки, винта и пружины шатуна, а так же — бойка и его шпильки.
Модернизация револьвера началась с 1929 года.
В целях экономии металла стали делать шомпол из двух частей (головка к шомполу приваривалась эл. сваркой) и сделали усечённой мушку.

Серийные номера

Номер стал буквенно-цифровым с 1929 года. Буквы менялись, когда номер достигнет 999.

Цифровая нумерация была до 1938 года. С 1938 года пошел буквенно-цифровой код. номер.

Технологические клейма:

«Молоток». Россия — СССР, Тула, до 1929 г. — Клеймо госприемки.
На деталях револьвера (барабан, ствол, детали УСМ, шомпол, шомпольная трубка, дверца барабана, пружина дверцы) присутствуют в основном клейма ОТК и приёмки. Как исключение, на торец барабана наносится номер револьвера (как и на рамку с левой стороны).
До 1918 года в качестве клейма государственной приёмки на детали револьвера наносились клейма в виде двуглавого орла с буквами под ним и в виде молотка, заключённого в круг. В основном это клеймо ставилось на стволы (возможен вариант и без круга), курки, спусковые крючки, казённики и ползуны. На другие детали револьвера (рамка, спусковая скоба, шомпол, шомпольная трубка, барабан, дверца барабана, ось барабана, собачка, пружина дверцы) наносились молотки без круга.
С 1918 года все части револьвера клеймились молотками без круга, а с 1929 года в качестве основного клейма государственной приёмки стала использоваться звезда.
Однако на складах к тому времени было накоплено достаточно большое количество деталей револьвера, изготовленных и принятых в царской России и в период 20-х годов, в связи с чем детали «с молотками» могут присутствовать и на револьверах советского периода выпуска, вплоть до 1945 года.

«Большой молоток» Россия-СССР, Тула, возможно до 1929 г. — Клеймо госприемки
Крупный молоток на правой стороне рамки означал, наверное, то же, что и мелкий, но в «общем масштабе». Нет точных данных. Можно только догадываться.
Если на экземпляре револьвера нет ремонтных клейм, то, скорее всего, все клейма на нем изначально фабричного происхождения. Клеймо молоток (позднее звезда) на отдельных деталях означает, что эта деталь прошла процедуру проверки отделом технического контроля. Логично предположить, что большой молоток — это проверка на соответствие стандарту после сборки всех узлов и УСМ в целом, как то: усилие спуска, отсутствие заеданий и т.п. А клеймо приемной комиссии, опять же, можно предположить, визирует совокупность прохождения изделием всех положенных ему испытаний — пороховую пробу, пробу на кучность, усилие спуска и подгонку деталей УСМ и т.д.

«Звездочка». СССР, Тула, с 1929 года — Клеймо госприемки.
С 1929 года в качестве основного клейма государственной приёмки стала использоваться звезда.

«Двуглавый орел» с буквами на правой стороне рамки. Россия, Тула, 1898-1917 (?) гг. — Клеймо госприемки.
В период с 1898 по 1917 год на правой стороне рамки револьвера ставилось клеймо приёмки револьвера в виде двуглавого орла с буквами под ним. Буквенные клейма могли варьироваться: ПК, ХХ, IХ. Возможно, ставилось до 1918 года, когда было заменено клеймом «Лб» в круге.

«Лб» в круге Клеймо ОТК, Лаборатория, СССР, Тула (20-е гг.), возможно с 1918 г.К примеру появление клейма ОТК «Лб» в круге вместо «птички» можно отнести в 1918 году, когда встречается и то и другое клеймо. А вот когда перестали его ставить — вопрос.
«С» в ромбе Клеймо ОТК, СССР, Тула. — Стоит в том месте, где обычно ставится клеймо приемной комиссии или приемщика . Клеймо госприемки «С в ромбе» ставилось на наганы с 2-й четверти 1929 года и примерно до середины 1930 года.
«ПИ» в ромбе Клеймо ОТК, СССР, Тула
«ЗБ» в ромбе Клеймо ОТК, СССР, Тула
«ЗР» в круге Клеймо ОТК, СССР, Тула
«ПМ» в овале Клеймо ОТК СССР, Тула
«И» в ромбе Клеймо ОТК СССР, Тула
«ТК» объединенное в ромбе, овале или круге СССР, Тула, 1920-40 гг. — Знак ОТК. «ТК» в овале ставился до середины 1930-х гг. Далее «ТК» шли в круге. «ТК» в овале характерно для 20-х гг. «ТК» в круге — для 40-х.
«стк» в круге — клеймо техконтроля для 1935-37 годов. С 1938 пошло клеймо «ГТк»

«У» в круге, Тула — Ставится на оружии, прошедшем испытание на прочность.
«П» на стволе, Тула (год?) Испытание пороховой пробой
«К» в круге, Тула (год?) Клеймо проверки кучности стрельбы
«R» в круге на шомпольной трубке, Бельгия, 1896-98 гг. Испытание пороховой пробой завода Нагана в Бельгии, которую ставили только на заводе Л.Нагана в Бельгии в 1896-1898г.
Известно, что в 1898г по решению Оружейного отдела ГАУ в Бельгии были заказаны запасные части к 20 000 револьверов. Шомпольных трубок было заказано 100шт. Выпуск Наганов в Бельгии для России:
1895 — 1897 года — 20000;
1895 — 1899 года — 180000.
«УК» в круге или усеченном треугольнике — Заводская марка. Ставится на оружии, прошедшем испытание на прочность, кучность, меткость
«Н» в круге или усеченном треугольнике — Заводская марка. Ставится на оружии, прошедшем испытание дымным или бездымным порохом
«С» в круге, треугольнике — Клейма контролера-приемщика
«N» в круге, СССР, Ижевск, 40-е гг. — Особое клеймо на оружии Ижевского завода
«Треугольник со Стрелкой внутри», СССР, Ижевск, 40-егг. — Марка Ижевского Арсенала, после 1928
«П» в квадрате — Проба принятия государственным инспектором качества изготовления рамки
«Р41» — Ремонтировано в 1941 году
«Х» на скобе — скорее всего, клеймо промежуточной приемки детали, на револьвере 1931 г. на скобе в этом месте буква «Ч».
«1» в треугольнике — Клеймо собственности армии ГДР

Возвращаясь к клейму «1 в треугольнике» и его ГДР-овскому происхождению :
1) Удалось выяснить, что в 1945-1951 (или до 1954) годах на оружие, производимое немецкими предприятиями в Советской зоне оккупации, ставились следующие клейма :
— единица, нижняя часть которой обведена кругом, внизу клейма — полоска -> означало оружие высшего качества
— единица в треугольнике -> ставилась на оружие хорошего качества
— двойка в перевернутом треугольнике -> ставилась на оружие удовлетворительного качества.
С уверенностью можно сказать, что эта маркировка применялась к охотничьему оружию.
Могло ли нечто подобное применяться при клеймлении армейского оружия — информации пока я не нашел.
2) В разговоре, Александр (Бутан) высказывал предположение, что единица в треугольнике может быть одним из заводских клейм, например, ОТК.
3) Выше было высказано сомнение в возможность наличия большого количества Наганов в Восточной Германии. Должен сказать, что такое вполне могло иметь место по следующим причинам (касается всего советского стрелкового оружия) :
— по окончании войны Германия была разделена на зоны оккупации, связь между которыми была прервана очень быстро (речь Черчилля о «железном занавесе» в 1946 г.). Таким образом, были нарушены связи немецкого ВПК и требовалось время на создание новых, а быстрая конфронтация между СССР и Западом этого времени как раз и не давала.
— бывшие союзники стали создавать из «восточных» и «западных» немцев военные формирования, в первую очередь милицейские / полицейские, ну и далее — общевойсковые и проч. Естественно, встал вопрос об унификации вооружения этих немецких подразделений — в нашем случае с вооружением СССР. Хотя, безусловно, применялось и оружие вермахта.
— резонно предположить, что при передаче своего оружия восточным немцам СССР использовал не самое современное оружие со своих складов. Так значительное количество Наганов могло быть передано немецким органам внутр. дел, партийным организациям и проч. в качестве личного оружия (время-то было неспокойное).
При последующем перевооружении стран Восточного блока, часть старого оружия (в том числе и наши с Вами любимые Наганы)могли вернуться «домой».

Видео:УГОЛОВНЫЕ НАКОЛКИ (Значения, расшифровка, происхождения)Скачать

УГОЛОВНЫЕ НАКОЛКИ (Значения, расшифровка, происхождения)

Ремонтное клеймо револьвера Наган

Квадрат, разделенный пополам.

1 вариант описания. Возле деревянной накладки стоит клеймо восстановления — прямоугольник, поделенный пополам. Такие клемма ставили с 1928г несколько лет, пока ремонтировали изношенные в боях империалистической и гражданской войн револьверы (УСМ, пружина, прицельные).

2 вариант описания. Маленькие ремонтные клейма — прямоугольник, разделенный пополам (читай «капитальный ремонт 1932г», когда начали переделывать прицельные части), которые ставили с 1932г на револьверы, выпущенные ранее, т.е. с таким клеймом револьвер выпущен до 1932г.
Ромбик означает кап ремонт, что в свою очередь означает полную или частичную пересортицу частей револьвера. При капремонте могли и барабан поменять, и перестволить, но это менее вероятно, чем просто замена изношенного УСМ. Знак — ромб — реже встречается, чем прямоугольник, разделенный пополам. Соответственно, обозначает нестандартный капремонт, либо специальную мастерскую. Скорее всего, этот знак обозначает какую-то «тонкую» работу над револьвером.

  • Клеймо треугольник со стрелой

Видео:Хроники небесного Бахамута (все серии)Скачать

Хроники небесного Бахамута (все серии)

Особенности деталей револьвера Наган.

Общие особенности

Револьвер Нагана, выпуска Тульского оружейного завода с 1895 по 1911 год
Мушка имеет полукруглую форму
На правой стороне рамки присутствует штырек для фиксации дверцы. Дверца, соответственно имеет прорезь
Револьвер выпуска 1912-1920 годов
Все конструктивные признаки те же. Отличаются только клеймами.
Револьверы выпуска 1921- 1929 года.
В Советской России было принято решение выпускать только самовзводную модификацию револьвера, и конструкция Наганов этих лет однотипна ранее выпускавшимся офицерским моделям.
Надо отметить, что некоторое время выпускались револьверы с прямоугольной мушкой, но почти сразу вернулись к полукруглой
Револьвер Нагана выпуска 1930-1941 годов
В начале 30-х годов 20 века револьвер прошел некоторую модернизацию, коснувшуюся прицельных приспособлений:

  • Прорезь прицела вместо треугольной стала полукруглой
  • Убрали штырек под дверцу на правой стороне рамки, и перестали делать прорезь на самой дверце (правда в связи с громадным заделом самих дверец с прорезями, они продолжали ставиться)
  • Изменили рифление на курке револьвера (ранее оно было выполнено в форме зубца на верхней, гладкой части курка, а теперь прямоугольника)
  • Поменяли мушку, теперь она стала усеченной.

Револьвер выпуска 1942-1945 годов
В связи с эвакуацией завода на Урал в 1941 году производство было свернуто.
Одновременно, для удешевления производства стали изготовлять и устанавливать пластмассовые щечки рукоятки, взамен деревянных.
Заводы в Туле и в Ижевске официально выпускали револьверы до 1945 года включительно, хотя есть сведения, что встречаются револьверы с клеймами 1947 и даже 1950 года. Скорее всего, это собранные из остаточного задела деталей.
В 1960-х годах револьвер прошел еще одну модернизацию, в ходе которой практически на всех револьверах до 1930 года выпуска заменили старую полукруглую мушку на новую усеченную, также заменили щечки рукоятки с полусгнивших деревянных на пластмассовые. Все хранившиеся несамовзводные револьверы выпуска до 1920 года превратили в самовзводные.

Спусковая скоба

«Царские» спусковые скобы шли с номером в передней части над молотком. Серийный номер ставили на скобу до 1914г. По контуру не имеет приливов металла (прилив в месте нижнего ушка крепления скобы на ось рамки (переход углом с ‘прямой’ части на ‘ушко’ был до 1942г. Потом во времена ВОВ в целях ускорения технологического процесса переход на ‘ушко’ сделали плавным с галтелью.

Курок

На курке рифление до конца 20-х годов было в виде зубца (типа как на кремлевской стене), а потом стали делать прямоугольное. Изменили рифление с зубца на прямоугольное — возможно до 1928 г., наверняка.

Ствол

На утолщении перед шомпольной трубкой «П» испытание пороховой пробой.

Мушка

Мушка в поперечном сечении — почти треугольная, (ширина гребня 1.25мм), т.е. изготовлена до 1928г. При капремонте после 1928г была пропилена до нового принятого профиля. Мушки, изготовленные после 1930г, имели принятую 7 мая 1930 г Комиссией НТК Артиллерийского управления «динамовскую» форму с усеченной задней частью с поперечным сечением: трапеция+прямоугольный гребень шириной 2мм, и на всех револьверах, выпущенных после 30-х годов верхний край мушки — плоский.
В дальнейшем допускалось иметь на вооружении револьверы с мушками двух типов.
Окончательно усечённая мушка была утверждена в 1938 году. Позднее прорезь целика поменяли на полукруглую.
До 1929 года на револьверах ставилась полукруглая мушка. Прорезь целика была треугольной.

Шомпольная трубка

Полустертая букву «R»- испытание пороховой пробой завода Нагана в Бельгии, которую ставили только на заводе Л.Нагана в Бельгии в 1896-1898г. Известно, что в 1898г по решению Оружейного отдела ГАУ в Бельгии были заказаны запасные части к 20 000 револьверов.

Шомпол

На торце головки имеет «кружок с вписанным треугольником и стрелой внутри» — клеймо Ижевского завода 1943-1945г.

Накладки рукояти Нагана

Наименее ценятся текстолитовые и «рыжая сосна», устанавливавшиеся во время ремонта перед закладкой на хранение в послевоенные годы, наиболее ценные — «темное дерево, мелкая насечка» («царские»). На 1937 г. желательны накладки «средней насечки» темного дерева либо цвета «светлого дуба».

Накладки тоже менялись. Если вы спрашиваете для 30-х годов — это родное дерево без выбитого номера, среднее или темное по тону. Опять таки, хорошо если есть выбитая маленькая звездочка на среднике. Есть в этом периоде клейма на дереве с сочетанием римских и арабских цифр.
Светлое дерево «рыжая сосна» с выбитым номером повторяющим рамочный будет не родное, арсенальное на 100%.

Спусковой крючок Нагана

А были ли вариации в формах спусковых крючков? Помимо разных клейм (молотков-звездочек)?Для этого необходимо сличить имеющиеся на руках Наганы с более-менее точной датировкой изготовления деталей. Скажем молоточек в круге на спусковом крючке ставился до 1918 года.
С 1918 по 1928 гг. ставился молоточек без круга, с 1929-го — звездочка. Таким образом можно будет проследить отличия.
Вот вам пример:

Клеймо треугольник со стрелой

Клеймо треугольник со стрелой

Как видно, крючки разные. На Нагане 1920 года (слева) стоит «царский» спусковой крючок.

Барабаны

На переднем торце барабана есть клеймо. Так вот, до 1938г это клеймо состояло только из четырех цифр, а после 1938 г. туда стали добивать еще и буквы (П, М…).
Барабаны часто менялись. Номера набивали, как на новых, «чистых», ремонтных барабанах, так и на «чужих», с предварительно сточенным старым номером.
Уверенность, что именно этот барабан был на Нагане с рождения, может придать четкий номер, максимально идентичный по графике шрифта с рамочным номером. Плюс, хорошо если видите звездочку на барабане Нагана, где звездочка характерна для этого года и есть на других деталях.

Учет револьверов в Российской империи велся без учета года выпуска.
Основания:
1. На револьверах, чиненых в РСФСР-СССР с заменой крышки — на крышках чаще всего набивалась дата выпуска (или перебивалась, если на крышке уцелела своя дата). Яркий пример — револьвер 1911 года выпуска с крышкой РСФСР и перебитой датой — 1911). Шрифт клейма, естественно, новый (как минимум, два вида).
2. На револьверах, у которых крышка была заменена еще при Российской империи, год выпуска не перебивался. Например: крышка — 1908 года, забитый оригинальный номер — 20159. Рамка со скобой — 46185, но в 1908 году не могло быть 46185! Согласно источникам револьвер с таким номером с «птичкой» мог быть выпущен в 1900, 1901, 1902, 1905, 1912, 1913, 1914, 1915, 1916 или 1917.
Есть еще ряд примеров.
Вывод: год выпуска имел значение при учете оружия лишь в советское время, для чего и обновлялся.

Дверца барабана револьвера Нагана

После модернизации 1930 года, дверцы, для упрощения технологического процесса стали делать без вырезов, соответственно с целью унификации (упрощения техпроцесса), выступ (пенёк) уже не делали на рамках, а на старых образцах выпущенных ранее, для упрощения замены в случае износа дверцы, выступ убирали. Зуб дверцы служит для дополнительной фиксации барабана от поворота в противоположную сторону, при частом пользовании он иногда просто стачивался, так как при повороте барабана он скользит по нему попадая при фиксации в паз. Нижний зуб дверцы так же служит для фиксации барабана для разряжения/заряжания револьвера, при открытой дверце, и тоже при частой эксплуатации изнашивался.
Выступ под дверцу отменён в 28-м. Звезды стали набивать с 29-го.

В регистрационных журналах при учете наганов указывается номер и год выпуска. Когда при ремонте менялась крышка — получался казус — год не совпадал. Поэтому (помимо номера) год на крышке забивался (или стачивался) и набивался новый (кстати, по шрифту можно определить примерную дату набивки). Но я встречал случаи, когда за основу брался год именно ремонтной крышки, несмотря на более раннее остальное железо — как в этом случае выкручивались с ведением документов — Бог знает…

Зависимость года выпуска и клейм приёмки Русского Нагана.

Последовательная цепочка в хронологическом порядке с начала выпуска 1898 года по окончание производства в 1945 году.

Использовались материалы с интернет-форумов. Спасибо большое всем любителям Наганов.

На сегодняшний день:

1899 итоз — ПК
1900 итоз — ПК
1901 итоз — ПК
1902 итоз — ПК
1903 итоз — ПК
1904 итоз — ПК
1905 итоз — ПК
1906 итоз — ПК
1907 итоз — ПК
1908 итоз — ПК

1909 итоз — ПК
1909 итоз — ХХ

1910 итоз — ХХ
1911 итоз — ХХ

1912 итоз — ХХ
1912 типвоз — ХХ

1913 типвоз — ХХ
1914 типвоз — ХХ
1915 типвоз — ХХ

1916 типвоз — ХХ
1916 типвоз — ХХ новое клеймо Двуглавого орла

1917 типвоз — ХХ
1918 типвоз — ХХ
1918 тоз — пусто

1919 тоз — пусто
1919 тоз — молоток

1920 тоз — пусто
1920 тоз — молоток

1921 Р.С.Ф.С.Р. — молоток
1921 Р.С.Ф.С.Р. — Мс в круге плюс молоток

1922 Р.С.Ф.С.Р. — Мс в круге плюс молоток
1922 Р.С.Ф.С.Р. — молоток
1922 Р.С.Ф.С.Р. — Лб в круге — тип 1 плюс молоток

1923 Р.С.Ф.С.Р. — Лб в круге — тип 1 плюс молоток
1923 Р.С.Ф.С.Р. — Лб в круге — тип 2 плюс молоток

1924 Р.С.Ф.С.Р. — Лб в круге — тип 2 плюс молоток
1924 С.С.С.Р. — Лб в круге — тип 3 плюс молоток
1924 С.С.С.Р. — Лб в круге — тип 2 плюс молоток

1925 С.С.С.Р. — Лб в круге — тип 1 плюс молоток
1925 С.С.С.Р. — Лб в круге — тип 2 плюс молоток
1925 С.С.С.Р. — Лб в круге — тип 3 плюс молоток

1926 С.С.С.Р. — Лб в круге — плюс молоток
1927 С.С.С.Р. — Лб в круге — плюс молоток
1928 С.С.С.Р. — Лб в круге — плюс новый молоток

1929 — Лб в круге — тип 3
1929 — С в ромбе — тип 1 плюс молоток
1929 — С в ромбе — тип 2 плюс звезда

1930 — С в ромбе — плюс звезда
1930 — С в круге — плюс звезда
1931 — С в круге плюс звезда

1932 — С в круге плюс звезда
1932 — Зр в круге — тип 1 плюс звезда

1933 — Зр в круге плюс звезда

1935 — 3р в круге
1936 — 3р в круге
1937 — 3р в круге — тип 2

1938 — ПМ в круге — переход на Буквенно-Циферные серийные номера

1939 — ПМ в круге
1939 — АС в ромбе

1940 — АС в ромбе

1941 — ПИ в ромбе

1941 — ТС в круге

1942г — Ижевская стрела в звезде — ЗБ в круге

1943 — Т в Ф в круге

1943г — Ижевская стрела в звезде — ЗБ в круге
1943г — Ижевская стрела в звезде — ЗБ в круге(плохо читаемое)

1943г — Ижевск (малое клеймо) — 3Б в круге

1943г — Ижевск — ЗБ в круге

1944г — Ижевск — ЗБ в круге
1944г — Т в Ф

1945 — Т в Ф
1945 — Т в Ф в круге

1945г — Ижевск — ЗБ в круге

Для отправки комментария вам необходимо авторизоваться.

Клеймо треугольник со стрелой

Охолощенный Пистолет ТТ 1943 года №НК2280

Обращаем Ваше внимание на то, что данный Интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.

Для получения подробной информации о стоимости и условий продажи товаров, пожалуйста, обращайтесь к менеджерам

Видео:Что означает разный цвет пуль?Скачать

Что означает разный цвет пуль?

Что означает стрела в треугольнике на ствольной коробке автомата Калашникова?

Клеймо треугольник со стрелой

Часто мне на электронную почту, которая указана в описании канала, приходят весьма интересные вопросы от читателей. Вчера, например, мне написал молодой парень по имени Дмитрий, который поднял на обсуждение следующую проблему:

На вопрос Димы я ответил обратным сообщением, но так как данная тема является очень интересной, считаю нужным осветить её более широко, дабы подковать всех читателей новыми знаниями.

Сразу обозначим, что речь идёт о таком вот клейме, расположенном на левой стороне ствольной коробки автоматов Калашникова прямо под прицельной планкой:

К слову, стрелу в треугольнике можно увидеть и на других образцах отечественного стрелкового вооружения, например, на знаменитом револьвере системы Нагана:

Снова возвращаемся к автомату Калашникова. Ни для кого не секрет, что АК и его модификации являются самым распространённым в мире стрелковым оружием!

Несмотря на развитое зарубежное производство различных клонов автомата, львиная доля от общего количества была произведена на родине оружия — в Советском Союзе.

С задачей быстро снабдить огромную советскую армию новыми образцами оружия в кратчайшие сроки одно предприятие явно не справилось бы, отчего все производство АК и модификаций было распределено по трём заводам. В производстве принимали участие:

  • Ижевский машиностроительный завод;
  • Тульский оружейный завод;
  • Вятско-Полянский машиностроительный завод.

Каждый из предприятий, помимо года выпуска и серийного номера, на левой стороне ствольной коробки оружия оставлял и клеймо собственного завода, которых существовало, как и заводов, три.

1. В Ижевске оружие метили стрелой, заключённой в треугольник:

2. В Туле оружие метили пятиконечной звездой:

3. В Вятских Полянах оружие метили звездой, заключённой в щит:

Делаем вывод: стрела в треугольнике на ствольной коробке автомата Калашникова означает, что данное оружие было произведено в Ижевске на заводе «Ижмаш».

Это и есть ответ на поставленный в начале статьи вопрос!

🎦 Видео

Как заминировать автомат КалашниковаСкачать

Как заминировать автомат Калашникова

Топ 5 худших в мире автоматов КалашниковаСкачать

Топ 5 худших в мире автоматов Калашникова

Стрельба из АК-74 с пламегасителем СТРЕЛАСкачать

Стрельба из АК-74 с пламегасителем СТРЕЛА

Как делают автомат Калашникова. Завод в Ижевске. АК-47Скачать

Как делают автомат Калашникова. Завод в Ижевске. АК-47

КАК ВСЕГДА ПОБЕЖДАТЬ на СТРЕЛКЕСкачать

КАК ВСЕГДА ПОБЕЖДАТЬ на СТРЕЛКЕ

Как наши солдаты в Афгане и Чечне «прокачивали» приклад автомата Калашникова?Скачать

Как наши солдаты в Афгане и Чечне «прокачивали» приклад автомата Калашникова?

Тактика БАЛ: стрельбы из автоматов Калашникова АК-74 военнослужащих. Учения на полигоне АданакСкачать

Тактика БАЛ: стрельбы из автоматов Калашникова  АК-74 военнослужащих. Учения на полигоне Аданак

Пневматический ТТ 1945 года! Пистолет Мр-656к Тульский Токарев. Обзор. Оружие. Пневматика.Скачать

Пневматический ТТ 1945 года! Пистолет Мр-656к Тульский Токарев. Обзор. Оружие. Пневматика.

Правила стрельбы АК-74Скачать

Правила стрельбы АК-74

Маркировка грузового вагонаСкачать

Маркировка грузового вагона
Поделиться или сохранить к себе:
