Кондуктор для сверления отверстий по окружности

8 лучших кондукторов для сверления

Универсальные мебельные кондукторы и надежные приспособления для ремонтно-строительных работ с плиткой, металлом, деревом, стеклом и другими материалами.

Кондуктор для сверления отверстий по окружности

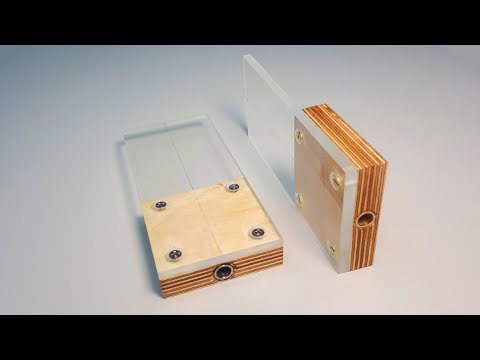

Видео:ЗАБУДЬ О КРИВЫХ ОТВЕРСТИЯХ ТЕПЕРЬ ТОЧНО ПРОСВЕРЛИШЬ ЛЮБОЙ ДРЕЛЬЮСкачать

ЗАБУДЬ О КРИВЫХ ОТВЕРСТИЯХ ТЕПЕРЬ ТОЧНО ПРОСВЕРЛИШЬ  ЛЮБОЙ  ДРЕЛЬЮ

Лучшие кондукторы для перпендикулярного сверления

Такие модели отличаются простотой конструкции и предназначены для установки на ровную поверхность. Они могут использоваться в мебельном производстве, строительных работах или в быту.

Kreg KPCS

Кондуктор для сверления отверстий по окружности

Модель обладает режущим наконечником особой формы, дающим возможность создавать ровные и гладкие заглушки. Наличие спиральных канавок гарантирует высокое качество реза и продлевает срок службы кондуктора. Стопорное кольцо способствует комфортному выполнению серийных операций.

Габариты приспособления — 254х45х172 мм, масса 0,48 кг. Его использование позволяет добиться практически идеального совпадения. Для этого достаточно установить сверло-резак в любую дрель. Низкое выделение тепла и устойчивость к трению позволяют работать с кондуктором в интенсивном режиме.

  • быстрая установка;
  • высокая прочность и долговечность;
  • стопорное кольцо;
  • качественный рез.

Kreg KPCS будет полезен при выполнении широкого круга задач: создания заглушек, текстурных пробок и просто аккуратного сверления.

Hammerflex 226-021

Кондуктор для сверления отверстий по окружности

Корпус модели изготовлен из высокопрочной углеродистой стали. Она не подвержена воздействию коррозии, не боится большой ударной нагрузки. Это исключает риск повреждения и случайной порчи поверхности при воздействии сверла.

Диапазон допустимых диаметров 4-70 мм, масса приспособления — 625 граммов. Кондуктор надежно фиксируется при помощи вакуумных присосок и отличается точностью регулировки рабочего отверстия.

  • прочный корпус;
  • гибкая настройка;
  • надежная фиксация;
  • малые габариты;
  • быстрая установка.
  • тяжеловат для своих размеров.

Hammerflex 226-021 предназначен для работы с алмазными коронками. Надежный выбор для эксплуатации на строительной площадке или в быту.

Matrix 72833

Кондуктор для сверления отверстий по окружности

Модель оснащена резиновой вакуумной присоской, обеспечивающей надежную фиксацию на поверхности. Это исключает риск возникновения царапин при интенсивном сверлении и соскальзывания оснастки. Корпус изготовлен из ABS-пластика, не боится падений и резких ударов.

Диапазон допустимых размеров сверл составляет 4-13 миллиметров, габариты самого кондуктора — 190х145х20 мм. На корпусе расположен специальный штуцер, с помощью которого осуществляется подача охлаждающей жидкости.

  • прочный, но легкий корпус;
  • надежная фиксация;
  • компактность;
  • низкая цена.
  • неустойчивость к стачиванию.

Кондуктор Matrix 72833 рекомендован для точного позиционирования алмазной оснастки при сверлении напольной плитки, керамогранита, стекла и других хрупких материалов.

Практика 771-404

Кондуктор для сверления отверстий по окружности

На корпусе этого кондуктора находится специальное отверстие для подачи воды, что дает возможность использовать модель при сверлении алмазными коронками. Кольцеобразная присоска обеспечивает надежную фиксацию на гладкой и чистой поверхности.

Максимальный диаметр отверстия составляет 13 мм, количество направляющих — 8. Легкость установки и снятия гарантирует комфортную работу с различной оснасткой и быстрый переход од одних задач к другим.

  • удобная установка и надежная фиксация;
  • отверстие для охлаждающей жидкости;
  • малый вес.

Практика 771-404 подойдет для сверления отверстий в керамограните или керамической плитке, если речь не идет об интенсивном профессиональном использовании.

Видео:СТРОГО ПО ЦЕНТРУ !!! БЕЗ СТАНКА И ТОКАРЯ, как просверлить отверстие в болтеСкачать

СТРОГО ПО ЦЕНТРУ !!! БЕЗ СТАНКА И ТОКАРЯ, как просверлить отверстие в болте

Лучшие кондукторы для сверления под углом

Подобные модели могут фиксироваться на заготовках изогнутой формы и торцевых элементах. Для этого они используют прижимы и упоры различных типов, что позволяет применять их не только при сверлении, но также при установке петель или скреплении сложносоставных конструкций.

Kreg K4

Кондуктор для сверления отверстий по окружности

Модель использует направляющие Drill Guide с тремя отверстиям для обработки материалов толщиной от 13 до 38 миллиметров. Все блоки конструкции имеют вставки из закаленной стали. Они минимизируют отклонения сверла, образование сколов и царапин.

Многоцелевые клещевые струбцины Kreg Face Clamps быстро фиксируют кондуктор на столе. Регулировка зажима осуществляется с помощью контргайки. Корпус выполнен из нейлона и усилен стекловолокном, что гарантирует высокую прочность, но в то же время эластичность и гибкость.

  • точный угол сверления;
  • аккуратная обработка;
  • надежная фиксация;
  • вывод отходов;
  • гибкая настройка.

Kreg K4 подойдет для регулярной эксплуатации — соединения деталей мебели или ремонтных работ.

Wolfcraft 4640000

Кондуктор для сверления отверстий по окружности

Модель имеет удобную для захвата рукоять, обеспечивающую комфортное удержание под любым углом. Ударопрочная конструкция не боится падений с большой высоты и механических повреждений.

Допустимые диаметры шкантов — 6, 8 и 10 мм, толщина обрабатываемой заготовки может быть до 30 миллиметров. Кондуктор гарантирует идеальное совмещение скрепляемых деталей, не царапает поверхность и удобен при сверлении в интенсивном режиме.

  • удобство удержания;
  • прочная конструкция;
  • плотное прилегание к поверхности;
  • долговечность.

Wolfcraft 4640000 будет полезен при подготовке соединений с помощью шкантов. Соответственно, он используется для работы с ДСП, фанерой, МДФ и массивной доской.

KWB DubelProfi 7580-00

Кондуктор для сверления отверстий по окружности

Модель оснащена резиновой подложкой, обеспечивающей защиту гладких поверхностей от появления царапин. Барабан револьверного типа гарантирует удобство перенастройки приспособления.

При габаритах 283х139х171 мм весит кондуктор 300 граммов. Параллельный упор и щуп способствуют точному и аккуратному сверлению, а разметочная шкала упрощает работу в интенсивном режиме. Модель позволяет выбрать отверстие диаметром от 3 до 12 миллиметров.

  • гибкая настройка;
  • мягкая подложка;
  • малый вес;
  • универсальность;
  • надежная фиксация.
  • не особо крепкий корпус.

KWB DubelProfi 7580-00 подойдет для решения задач различного уровня сложности. Среди них сверление отверстий в трубах, монтаж угловых и плоских соединений.

Narex 872100

Кондуктор для сверления отверстий по окружности

Модель отличается малыми габаритами и весом. Это обеспечивает комфортное использование в неудобном положении или труднодоступном месте. В комплект входит сверло по дереву диаметром 8 миллиметров.

Изогнутая форма рукояти и впадина в центральной части способствуют плотному прилеганию кондуктора, исключают вероятность соскальзывания насадки. Ограничитель глубины гарантирует более аккуратную работу.

  • компактность и небольшой вес;
  • ограничитель глубины;
  • плотное прилегание к поверхности;
  • удобство удержания;
  • сверло в комплекте.

Narex 872100 стоит купить для аккуратного сверления отверстий под мебельные нагели. Экономичное решение при работе с однотипными соединениями.

Видео:Сверление радиальных отверстий на поворотном столеСкачать

Сверление радиальных отверстий на поворотном столе

Какой кондуктор купить для сверления

Перед покупкой приспособления для сверления советуем определить сферу его будущего использования — она влияет на тип конструкции модели. Кондукторы могут применяться при сверлении труб, работе с плиткой, мебелью и т.д.

Оптимальным решением для дома станет универсальный шаблон.

Комфорт при выполнении задач зависит от особенностей эксплуатации:

  • Накладные кондукторы удобны на горизонтальных поверхностях;
  • Поворотные применяются при обработке цилиндрических деталей;
  • Скользящие модели не нуждаются в фиксаторе и рекомендованы для использования в интенсивном режиме.

Для удержания кондуктора могут использоваться различные крепления. К основным из них относятся пружинные упоры, внешние струбцины с прокладками, саморезы. Модели с присосками не повреждают заготовку, но надежно фиксируются лишь на гладких поверхностях.

Важно учесть материал изготовления. Бюджетные модели выполняются из пластика — они не предназначены для регулярной эксплуатации, так как быстро изнашиваются и стачиваются. Для постоянных работ лучше купить кондуктор со стальными гильзами и ударопрочным корпусом.

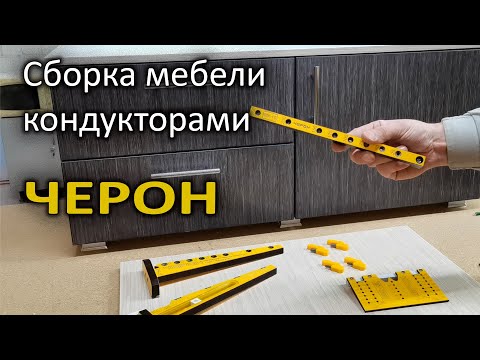

Видео:Кондукторы для сверления отверстий, что купить?Скачать

Кондукторы для сверления отверстий, что купить?

Выбираем кондуктор для сверления: разновидности и популярные модели приспособления

Кондуктор для сверления – приспособление, которое обеспечивает точность высверливаемых отверстий. По сути, это шаблоны, предназначенные для сверл различных диаметров. Такой инструмент чаще всего применяется при сборке мебели, но используется и в сверлении отверстий по металлу, при ремонтных и строительных работах, и т. д.

Кондуктор для сверления отверстий по окружности Кондукторы или шаблоны для сверления бывают нескольких видов – в зависимости от особенностей их использования, конструкции и сферы применения.

По предназначению

По сфере использования кондукторы бывают:

  • Мебельные – предназначены для сборки мебели, высверливания отверстий в мебельных заготовках, и т. д.
  • Для сверления труб – особенности конструкции позволяют сверлить цилиндрические поверхности.
  • Для работы по плитке и кафелю – часто оснащены устройством подачи воды, чтобы избежать перегрева при работе алмазными сверлами.
  • Для коронок – шаблоны на кондукторе предназначены для сверления коронками, а не стандартными бурами и сверлами.
  • Универсальные – в равной степени могут использоваться при любой работе, выдерживают как сверла по дереву, так и по металлу. Чаще всего гильзы выполнены из стали.

По конструкции

Существует несколько распространенных конструкций шаблонов для сверления:

  • Накладные – используются для горизонтальных поверхностей. Могут быть оборудованы фиксатором, или быть без него – в этом случае нужно дополнительно использовать струбцину.
    У некоторых видов накладных кондукторов есть дополнительная присоска.
  • Поворотные – более универсальный вид, который можно использовать для цилиндрических деталей и поверхностей.
    Отверстия можно сверлить в горизонтальной, вертикальной плоскостях, и под разными углами.
  • Скользящие – это разметчик отверстий ползункового типа, который не нуждается в фиксаторе. Применяется в местах, где шаблон невозможно или сложно зафиксировать.

Видео:Точное сверление отверстийСкачать

Точное сверление отверстий

Как выбрать

При выборе разметчика для сверления рекомендуется обратить внимание на следующие моменты:

  • Материал инструмента

Как правило, дешевые кондукторы выполняются из пластика. Однако это ненадежный материал, который быстро стачивается и изнашивается. Поэтому рекомендуется покупать приспособление со стальными гильзами.

Насколько инструмент узкоспециализированный. Следует ориентироваться на то, для какого именно вида работ будет применяться кондуктор.

Этот момент тесно связан с предназначением. Если будут проводиться работы по сборке мебели, может понадобиться как накладной, так и скользящий инструмент – в зависимости от конкретного этапа сборки.

  • Вид фиксатора

Струбцина или присоска. Для строительных работ на вертикальной плоскости больше подойдет резиновая присоска, которая позволяет переместить разметчик в любое необходимое место.

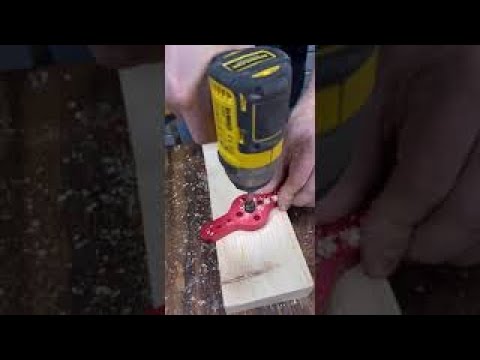

Видео:Китайский кондуктор для сверления по дереву YOMOСкачать

Китайский кондуктор для сверления по дереву YOMO

Популярные модели

ПРАКТИКА 247-026

Кондуктор для сверления отверстий по окружности

Это один из самых простых и бюджетных кондукторов, предназначенный для сверления отверстий диаметром 4-10 мм. Инструмент сделан из пластмассы, имеет круглую форму с шаблонами отверстий разного размера по окружности. Для сбора пыли и стружки имеется специальный резиновый ободок. Покупатели этого кондуктора отмечают как достоинство его бюджетную цену и удобство использования. Главный недостаток – быстрая изнашиваемость.

«Для нечастого использования неплохой инструмент. Отверстия получаются точнее, чем без него. Но пластмасса очень быстро стачивается, и выемки больше, чем сами сверла. Подойдет как одноразовый кондуктор, тем более, что и цена доступная»

Зубр 29853

Кондуктор для сверления отверстий по окружности

Кондуктор ориентирован на использование с алмазными трубчатыми сверлами. Диаметр отверстий – 4, 6, 8, 10 и 12 мм. В качестве фиксатора имеется резиновая присоска. Также инструмент оснащен возможностью принудительной подачи воды во избежание перегрева.

Из положительных особенностей покупатели отмечают:

  • Доступную цену.
  • Достаточно надежную фиксацию
    на керамических поверхностях.
  • Точность сверления.
  • Страховку от перегрева.

Основной недостаток приспособления, как и всех кондукторов бюджетного сегмента – быстрая изнашиваемость. Впрочем, это компенсируется доступной ценой, что позволяет рассматривать такие инструменты скорее как сменный расходный материал при ремонтных работах.

«Покупал для ремонта в ванной комнате. Достаточно надежно крепится, по кафелю не скользит. Сверлит точно, не надо дополнительно размечать. Конечно, быстро стачивается, и сверло начинает немного «гулять» в гильзе, но, если применять редко – вполне неплохой кондуктор».

ПРАКТИКА 771-411

Кондуктор для сверления отверстий по окружности

Этот инструмент относится к серии «Эксперт» российской фирмы «Практика». Он используется как направляющая для алмазных коронок диаметром от 14 до 70 мм. Кондуктор выполнен из стали, в качестве фиксатора выступает резиновая присоска. По заверению производителя, благодаря конструкции направляющей боковой слой алмазных коронок не изнашивается. Это подтверждают и покупатели данного кондуктора.

«Неплохой и дешевый инструмент отечественного производства. Присоска не скользит, направляющая не люфтит. Что характерно, коронка не стачивается, хотя от стальной гильзы ожидал худшего. Советую, как доступный и хорошо сделанный кондуктор для ремонтных работ»

Kwb Dubelprofi, 7580-00

Кондуктор для сверления отверстий по окружности

Инструмент производства чешской фирмы Kwb более универсален. Он оборудован шаблонами для сверления отверстий от 3 до 12 мм. Планка выступает в качестве параллельного упора. Имеется глубомер. Несмотря на наличие планки-упора, владельцы отзываются о некоторых сложностях с фиксацией устройства. Тем не менее, инструмент популярен из-за невысокой ценовой категории и эргономичности использования. Как положительная сторона отмечается также хорошая точность высверливания.

«Не хватает еще одного упора, чтобы надежно зафиксировать, а также винта для затяжки упора. Поэтому чтобы кондуктор не соскальзывал, нужен помощник или струбцина. Но сверлит точно, глубомер помогает регулировать размер отверстия. Может долго служить, так как шаблоны почти не стачиваются»

Bosch 2607000549

Кондуктор для сверления отверстий по окружности

Кондуктор предназначен для сверления отверстий под дюбели. Шаблоны включают самые распространенные диаметры – от 3 до 12 мм. Предназначен для работ как по дереву, так и по стали, поэтому относится к универсальным кондукторам. Для фиксации инструмент оборудован упором с зажимным винтом, а также рукояткой для удобства использования. В целом отзывы об этом приспособлении положительные. Из недостатков отмечается только пластиковый материал, который склонен к быстрому изнашиванию.

«Хороший шаблон, с ним гораздо удобнее работать. Фиксируется тоже довольно просто, не соскальзывает. Радует, что есть винт для регулировки зажима. Отверстия со временем немного стачиваются, и появляется люфт, но для инструмента из пластика это вполне нормально»

Kreg K3DGB

Кондуктор для сверления отверстий по окружности

Это более профессиональный кондуктор, который позволяет высверливать отверстия в деталях большого диаметра. Приспособление сменное, иногда используется в составе комплекта для сверления Kreg. Конструкция предназначена для сверления как перпендикулярно, так и под острым углом. Владельцы отмечают надежность устройства, и универсальность его применения.

«Как инструмент для сборки мебели – незаменим. Направляющие точные, ничего не болтается, не скользит. Выбирал кондуктор специально с возможностью сверления под углом 45 градусов. Сам кондуктор крепкий, думаю, прослужит долго. К нему покупал базу, этой же фирмы — Kreg Jig»

Kreg Kma3200

Кондуктор для сверления отверстий по окружности

Накладной кондуктор, предназначенный для сверления вертикальных отверстий при сборке мебели, ремонте, и т. д.

В комплекте идут:

  • Сам кондуктор.
  • Зажим-струбцина.
  • Кольцо-ограничитель.
  • Позиционирующий штифт.
  • Сверло 1-1/4.
  • Соединительная планка.

Таким образом, по сути это целый комплект для точного и качественного высверливания. Также к кондуктору прилагается руководство пользователя для сборки и использования устройства. Инструмент заслужил положительные отзывы покупателей, где главным образом отмечается его точность и надежность.

«Отличный комплект для ремонтных работ. С его помощью собирал кухню. Зажим надежный, не надо дополнительно придерживать ничего. Гильзы для сверл не люфтят, износится тоже, думаю, нескоро. Единственный недостаток – может быть, цена, и то, заоблачной её не назовешь»

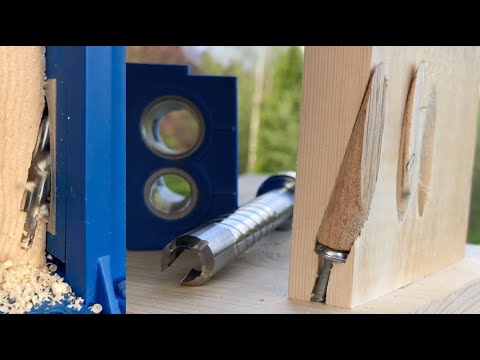

Видео:Кондуктор для сверления. Когда необходимо просверлить идеально под углом 90 градусов. Обзор.Скачать

Кондуктор для сверления. Когда необходимо просверлить идеально  под углом 90 градусов. Обзор.

Вывод

Кондуктор для сверления отверстий по окружности

Таким образом, кондуктор обладает рядом очевидных преимуществ в сравнении с ручной разметкой отверстий под сверление:

  • Экономия времени,
    которое тратится на разметку.
  • Высокая точность.
  • Простота применения.

Благодаря использованию кондуктора, можно оптимизировать процесс ремонтных или строительных работ, а также высверлить отверстия, которые вручную невозможно должным образом наметить – например, под углом менее 90 градусов. А большое разнообразие выбора позволяет подобрать необходимый разметчик практически для любой работы.

Читайте также другие полезные статьи:

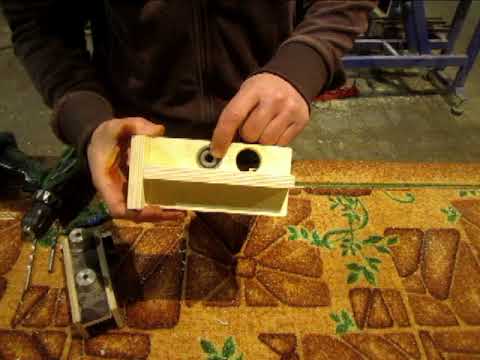

Видео:Кондуктор для сверления отверстий под шканты своими рукамиСкачать

Кондуктор для сверления отверстий под шканты своими руками

Видео-обзор кондуктора для сверления отверстий Kwb Dubelprofi, 7580-00

Видео:Простой кондуктор для сверления отверстий в трубе 25 ммСкачать

Простой кондуктор для сверления отверстий в трубе 25 мм

Маленькое устройство, решившее большую проблему. Кондуктор для мебели

Точное сверление. Даже без разметки. Даже неподходящим сверлом. И даже дрелью с биением патрона. И все это быстро. Около 200 отверстий я просверлил, и ни одно из них не оказалось дыркой. Как такое возможно? Сейчас расскажу.

Однажды я купил шкаф в Икее. Как любят шведы, продавался он в картонной коробке, в виде стопочки досок и пакетика с фурнитурой. Быстренько его собрав, я решил, что эти доски мало чем отличаются от мебельного щита из Леруа Мерлен, только нарезаны по нужному размеру и просверлены отверстия под крепеж — а цена выше в несколько раз. При этом нарезать листовой материал можно в том же Леруа почти за спасибо.

Потом мы делали ремонт и долго не могли решить, куда пристроить стиральную машину. В ванной ей не хватало места, кухню хотелось освободить для более важных вещей, в прихожей она не смотрелась… Вот если б спрятать ее в тумбу, это решило бы проблему. Но где взять тумбу с внутренним размером 60 см? Готовой нигде не продается, и я решил смастерить ее сам. Тот первый опыт был не вполне удачный. Тумба собиралась на эксцентриковых стяжках и конфирматах (это такие шурупы для дсп). Для эксцентриковой стяжки нужно просверлить два отверстия в перпендикулярных плоскостях с пересекающимися осями. Пару раз я промахнулся со сверлением, отверстия пришлось рассверливать, чтобы все совпало, а, стало быть, появились люфты. Одно отверстие и вовсе вышло сквозным, чуть пол не просверлил. Тумбу я конечно собрал, но появилось понимание, что не все так просто. А тумба при отжиме машинкой подпрыгивает и дребезжит.

И тут грянул новый ремонт. На этот раз требовалось соорудить мега-шкаф. Он должен быть широким (более 2 м.) глубоким (76 см. в глубину), сделан должен быть из березовой фанеры 21мм, и самое главное — нижняя часть не должна иметь цоколь. Идея состоит в том, чтобы в нижнюю секцию шкафа вкатывались тумбы на колесиках. Это здорово упрощает загрузку вещей в такой глубокий шкаф. Позволяет быстро выкатить, скажем, тумбу с инструментами и прикатить ее к месту ремонта. Или тумбу с книгами к письменному столу. И не бегать за каждой мелочью в шкаф. Вот примерно так это должно выглядеть:

Кондуктор для сверления отверстий по окружности

(дверцы и ящички/полочки условно не нарисованы, но они будут)

Конечно, такие ноги мигом разъедутся без крепления к единому основанию, и шкаф рухнет. Чтобы этого не произошло, шкаф монтируется на несущую стену дома, всю нагрузку несет она. Это снимает вопрос задней стенки. Это позволит при необходимости заменить напольное покрытие, не вытаскивая шкаф из комнаты. Просто выкатываем тумбы, снимаем нижнюю часть перегородок, а остальной шкаф продолжает висеть на стене.

Все эти мои хотелки, все вместе и каждая по отдельности, отпугивали потенциальных изготовителей шкафа. Фирм, изготавливающих мебель полно, но почти все гонят шкафы из дсп 16 мм, глубиной 600, все по более-менее стандартным чертежам, а заказчику позволительно лишь выбрать цвет дсп и узор на створке. Так стало ясно, что всю работу предстоит сделать мне самому. Но старая травма с тумбой под стиралку давала о себе знать, и на этот раз я решил не оставить себе шансов на ошибку. Базовые элементы крепежа всей конструкции — двойная эксцентриковая стяжка и винт с бочкообразной гайкой. А это значит, что сверлить придется много и сверлить нужно точно. Поэтому был приобретен герой моего обзора: кондуктор для сверления под эксцентриковую стяжку.

Кондукторов для сверления торца доски много. Есть параллелограммного типа, есть такие типа рогатки (долго объяснять, своей фотки у меня нет, а чужие прикладывать к обзору тут не разрешают, так что найдете в интернете, если надо), в общем выбор большой. Но кондуктор, который позволял бы сверлить сразу два отверстия именно под стяжку, я нашел только этот. Посмотрим, что же мне прислали:

Кондуктор для сверления отверстий по окружности Кондуктор для сверления отверстий по окружности

Жесткий пластиковый кофр, внутри поролоновая подкладка и инструменты в пакетиках.

Кондуктор для сверления отверстий по окружности Кондуктор для сверления отверстий по окружности Кондуктор для сверления отверстий по окружности

Два сверла по дереву на 8 и на 10 мм, одно сверло форстнера на 15 мм, ограничительные муфты для них, несколько шкантов, ключ для гаек, шестигранный ключ для фиксации ограничительных муфт, и собственно сам прибор.

Кондуктор для сверления отверстий по окружности

Вот он. Штука довольно увесистая, из литого металла, скорее всего чугуна. Фиксируется на доске винтовым зажимом. На дешевых струбцинах тарелка держится за счет развальцовки винта, со временем она отваливается или продавливается, винт начинает царапать доску. Здесь такого не произойдет. Тарелка из толстой стали, она гладкая и ровная, фиксируется винтом. Время показало, что ей можно зажимать даже окрашенную доску из мягкого дерева, следов не остается.

Кондуктор для сверления отверстий по окружности

Максимальная толщина зажимаемой доски порядка 50 мм.

Кондуктор для сверления отверстий по окружности

В прорезях корпуса перемещаются и фиксируются гайками две втулки. Одна для сверления 8 мм, со стороны торца доски.

Кондуктор для сверления отверстий по окружности

Минимальный отступ оси сверлимого отверстия от поверхности доски — 5 мм.

Кондуктор для сверления отверстий по окружности

Максимальный — 37 мм.

Кондуктор для сверления отверстий по окружности

Шкала на раме выполнена гравировкой, т.е. не сотрется со временем.

Торец втулок немного утоплен в корпус кондуктора, буквально на долю миллиметра. Это дает возможность перемещать втулку даже когда струбцина зажимает доску. Разумеется, для этого надо ослабить фиксирующую гайку.

Кондуктор для сверления отверстий по окружности

На другой плоскости кондуктора выполнена точно такая же прорезь для втулки под сверление на 15 мм.

Кондуктор для сверления отверстий по окружности

Минимальное расстояние от торца доски до оси сверления — 21 мм. Можно и меньше сделать, просто установив струбцину не вплотную к краю доски.

Кондуктор для сверления отверстий по окружности

Максимальное расстояние — 39 мм.

Кондуктор для сверления отверстий по окружности

Ну что ж, приступим к испытаниям девайса. Перво-наперво, попробуем установить двойную эксцентриковую стяжку. Она позволяет соединять фанеру почти незаметно. Кроме того, с ними можно сделать и крестообразные соединения листов фанеры. Вот как выглядит стяжка:

Кондуктор для сверления отверстий по окружности

Вставляем эксцентрики в отверстия на поверхности доски, вставляем штифт в отверстие на торце, соединяем торец к торцу, поворачиваем эксцентрики так, чтобы они захватили концы штифтов, подтягиваем, готово!

Винты с бочками — для Т-образных соединений. Сверлим 10 мм на одной доске, 7 мм с ее торца и на поверхности другой, вставляем в одно отверстие бочонок, в другое винт, соединяем, закручиваем, все.

Кондуктор для сверления отверстий по окружности

Да, но как просверлить 7 мм? Втулка идеально соответствует сверлу 8 мм, сверло на 7 в ней болтается. У меня под рукой оказался переходник для фрез с 1/4 дюйма на 8 мм. А 1/4 дюйма — это 6,35 мм. Уже что-то. Вот этот переходник.

Кондуктор для сверления отверстий по окружности

Стоит 100 с чем-то рублей.

Он из каленой стали, встает плотно во втулку 8 мм и в него практически без зазора входит сверло 6,45 мм. Это сверло для сверления отверстий для резьбы М8.

Ну а потом рассверлить 6,45 до 7 — дело техники. Если совсем уж не наваливаться на дрель, отверстие рассверлится точно по оси прежнего.

Вот такой комбинацией я и стал пользоваться. Конечно, проще было бы сверлить на 8. Но мне не хотелось добавлять лишние люфты. В угоду простоты частичной разборки шкафа мне пришлось отказаться от шкантов, и эти штифты, которые, вообще говоря, должны работать только на растяжение, у меня будут нагружены еще и на срез.

Чтоб набить руку, я начал с обрезков фанеры. Попробовал соединить три кусочка буквой Т.

Кондуктор для сверления отверстий по окружности

Сперва сверлим сверлом форстнера с поверхности, чтобы потом легче отводилась стружка из более глубокого торцевого отверстия.

Кондуктор для сверления отверстий по окружности

Потом сверлим с торца.

Кондуктор для сверления отверстий по окружности

Повторяем все то же самое со второй дощечкой.

Кондуктор для сверления отверстий по окружности

Вот что получилось:

Кондуктор для сверления отверстий по окружности

Наконец, сверлим насквозь центральную дощечку. Собираем:

Кондуктор для сверления отверстий по окружности

Как видите, получилось у меня только со второго раза. С первого я ошибся с размером и просверлил отверстия под эксцентрики слишком близко. Они при самой тугой затяжке не обеспечивали достаточного сжатия досок.

Края всех отверстий аккуратные. Теперь этим сверлом форстнера я проделал уже более 60 отверстий.

Кондуктор для сверления отверстий по окружности

Сверло поизносилось, конечно, но и теперь деревянные волокна не рвет.

Вот одно из последних отверстий:

Кондуктор для сверления отверстий по окружности

Я сверлил и уже покрашенную фанеру, края ровные.

Отверстия с торца тоже получаются отличные. Вот виден в глубине установленный эксцентрик.

Кондуктор для сверления отверстий по окружности

Самое главное — отверстия получаются неизменно соосные. Я вставил сверло и приложил ГОСТовский уголок:

Кондуктор для сверления отверстий по окружности

В другой плоскости:

Кондуктор для сверления отверстий по окружности

И вот что получилось в результате:

Кондуктор для сверления отверстий по окружности

Думаю, это самый критически важный кондуктор для изготовления корпусной мебели. Он поможет не только сделать отверстия под эксцентриковый крепеж, но и под бочки, конфирматы, шканты, т.е. всю ту работу, для которой, вообще говоря, предназначен самоцентрирующийся кондуктор. Но у этого больше функционал за счет сверления второго отверстия. Так что если вы не профессионал, и работаете не на поточном производстве, но этот кондуктор для вас. Все остальное, что мне понадобится – вырезание отверстий под петли и ручки, в принципе можно сделать вообще без кондуктора.

🎥 Видео

Колхозстрой№2"Вечный" кондуктор для сверления из дереваСкачать

Колхозстрой№2"Вечный" кондуктор для сверления из дерева

Что такое соединение на косой шуруп | Засверлил - Закрутил - Заглушил | Pocket Holes Kreg JigsСкачать

Что такое соединение на косой шуруп | Засверлил - Закрутил - Заглушил | Pocket Holes Kreg Jigs

Сверление глухих отверстий на одинаковом расстоянии друг от друга. Кондуктор для сверления отверстийСкачать

Сверление глухих отверстий на одинаковом расстоянии друг от друга. Кондуктор для сверления отверстий

Разметка и сверление КОНДУКТОРОМСкачать

Разметка и сверление КОНДУКТОРОМ

Мебельный кондуктор для сверления отверстий с АлиэкспрессСкачать

Мебельный кондуктор для сверления отверстий с Алиэкспресс

Кондуктор для сверления отверстий своими рукамиСкачать

Кондуктор для сверления отверстий своими руками

Делаю кондуктор для сверления под конфирматСкачать

Делаю кондуктор для сверления под конфирмат

conductor for drilling holes \ кондуктор для сверленияСкачать

conductor for drilling holes \\ кондуктор для сверления

Мебельный кондуктор для сверления отверстий. С ним можно сверлить точно! Если сборка на шкантах.Скачать

Мебельный кондуктор для сверления отверстий. С ним можно сверлить точно! Если сборка на шкантах.

кондуктор для сверления больстеровСкачать

кондуктор для сверления больстеров

Как сделать кондуктор для шкантов своими руками ?Скачать

Как сделать кондуктор для шкантов своими руками ?
Поделиться или сохранить к себе:
