Геометрические примитивы в скетчапе

Почему в скетчапе нет геометрических примитивов? Да потому что их легко сделать самому!

а) Рисуем прямоугольник.

Как нарисовать треугольник в скетчап

б) Выдавливаем инструментом Push/Pull (Тяни-Толкай).

Как нарисовать треугольник в скетчап

а) Рисуем квадрат. При построении прямоугольника Скетчап привязывается к основным пропорциональным соотношениям золотого сечения, рисуя временную диагональ, квадрат — один из вариантов. Можно ввести размеры вручную с клавиатуры, пользуясь разделителем. Разделитель зависит от региональных настроек. В англоязычной версии разделитель по умолчанию — точка с запятой, а в русской может быть запятая. НАПРИМЕР: 2000mm; 2000mm

Как нарисовать треугольник в скетчап

б) Выдавливаем инструментом Push/Pull (Тяни-Толкай) на высоту равную стороне квадрата.

Как нарисовать треугольник в скетчап

а) Рисуем круг. У круга есть два параметра — радиус и количество сегментов. Радиус можно задать на глаз, можно вводить с клавы. Количество сегментов можно вводить до и после построения круга, пока не нажата клавиша Enter. НАПРИМЕР,
РАДИУС: 460
СЕГМЕНТЫ: 32s

Как нарисовать треугольник в скетчап

Количество сегментов желательно должно быть четным, лучше всего кратным 4, а еще лучше быть одной из степеней числа 2 (4, 8, 16, 32, 64). Круг больше 64 сегментов делать обычно не имеет смысла, т.к. в таком виде его контур визуально очень приближен к идеальной окружности.
б) Выдавливаем инструментом Push/Pull (Тяни-Толкай).

Как нарисовать треугольник в скетчап

а) Рисуем квадрат (или прямоугольник).

Как нарисовать треугольник в скетчап

б) Рисуем крест-накрест две диагонали.

Как нарисовать треугольник в скетчап

в) Активизируем инструмент перемещения, приближаем его к точке пересечения диагоналей, поднимаем по синей оси (Z), если не получается поднять, нажимаем клавишу со стрелочкой вверх (так включается привязка к синей оси).

Как нарисовать треугольник в скетчап

г) Получилась пирамида, но без дна. Чтобы закрыть основание пирамиды, достаточно провести линию по одному из ребер основания.

Как нарисовать треугольник в скетчапКак нарисовать треугольник в скетчап

Усеченный конус (способ 1).

Как нарисовать треугольник в скетчап

б) Выдавливаем из него цилиндр с помощью Push/Pull (Тяни-Толкай).

Как нарисовать треугольник в скетчап

в) Масштабируем верхнюю или нижнюю поверхность цилиндра, нажав Ctrl.

Как нарисовать треугольник в скетчап

Усеченный конус (способ 2).

Этот способ более точный.
а) Рисуем круг.

Как нарисовать треугольник в скетчап

б) Внутри этого круга, привязавшись к центру, рисуем круг меньшего диаметра. Либо командой Offset смещаем контур внутрь на нужное расстояние.

Как нарисовать треугольник в скетчап

в) Действуем как с пирамидой (см. Пирамида), только поднимаем вверх с привязкой внутреннюю окружность.

Как нарисовать треугольник в скетчап

г) Закрываем пустое основание, проведя по любому сегменту карандашом. Если сегмент слишком маленький, то можно просто соединить две любых точки основания линией, а лишнюю линию стереть.

Как нарисовать треугольник в скетчапКак нарисовать треугольник в скетчап

В скетчапе нельзя отмасштабировать поверхность до нуля, поэтому как с усеченным конусом не получится.
а) Рисуем круг.

Как нарисовать треугольник в скетчап

б) Проводим два любых диаметра (конечно же привязываясь к вершинам, а не абы как), чтобы получить их пересечение в центре круга,либо, привязавшись к центру круга, один радиус, если возникает проблема с рисованием диаметров.

Как нарисовать треугольник в скетчап

в) Действуем как с пирамидой (см. Пирамида), поднимаем вершину строго вверх.

Как нарисовать треугольник в скетчап

г) Выделяем поверхность тройным щелчком, применяем Soften/Smooth Edges, чтобы сгладить 4 лишних ребра.

Как нарисовать треугольник в скетчап

д) Закрываем пустое основание, проведя по любому сегменту карандашом. Если сегмент слишком маленький, то можно просто соединить две любых точки основания линией, а лишнюю линию стереть.

Как нарисовать треугольник в скетчапКак нарисовать треугольник в скетчап

а) Делаем цилиндр такой высоты, которой должен быть конус.
б) Включаем невидимую геометрию, чтобы было видно сглаженные ребра боковой поверхности, они будут отображаться штриховой линией.
в) Активируем инструмент перемещения (если объект группа или компонент, то нужно зайти в них), не нажимая на кнопки, приближаем курсор к любой вершине верхней крышки цилиндра, когда подсветится зеленая вершина, нужно зажать левую кнопку мыши потянуть вершину к центру круга, образующего верхнюю крышку, пока круг не станет одной точкой.

а) Рисуем круг, например, в горизонтальной плоскости, большего диаметра чем требуется.

Как нарисовать треугольник в скетчап

б) Рисуем круг с привязкой к центру первого перпндикулярно ему, в одной из вертикальных плоскостей. Количество сегментов в обоих желательно сделать кратным 4.

Как нарисовать треугольник в скетчап

в) Выбираем инструмент Follow Me. Зажав Atl на клавиатуре, щелкаем по вертикальному кругу и, не отпуская кнопки мыши, наводим на контур горизонтального круга, двигаем немного курсор, как только получится сфера, можно отпустить кнопку мыши.

Как нарисовать треугольник в скетчап

г) Выделяем и удаляем кольцо у нашего Сатурна:)

Видео:Создание Конуса в SketchUp (Скетч Ап)Скачать

Создание Конуса в SketchUp (Скетч Ап)

Равносторонний треугольник в Sketch и еще одна секретная фишка

Как создать равносторонний треугольник в Sketch

Вы когда-нибудь пытались создать равносторонний треугольник в Sketch? Я пытался, и был немного зол, потому что не мог сделать это (быстро). Пока мне в голову не пришла одна идея…

Все мы знаем, как нарисовать обычный треугольник в Sketch: Insert -> Shape -> Triangle. Но с помощью этого инструмента сложно нарисовать равнобокий треугольник.

Как нарисовать треугольник в скетчапРавнобокий треугольник в Sketch

Думаю, видео выше достаточно, чтобы понять процесс. Он довольно прост. Вставьте многоугольник и уменьшите количество сторон в соответствующем разделе окна Sketch до трех.

Как нарисовать треугольник в скетчапИзмените количество сторон до трех, чтобы получился равнобокий треугольник в Sketch.

Вы знаете, как рисовать объект из центра (а не с верхнего левого угла к нижнему правому)?

Как нарисовать треугольник в скетчапРисование из центра в Sketch

Сначала удерживайте кнопку Shift, чтобы нарисовать квадрат. По умолчанию рисование начинается сверху слева. Если хотите рисовать с центра (как в правой части видео) удерживайте shift и option (alt), чтобы нарисовать фигуру. Надеюсь, что этот совет поможет сэкономить ваше время!

Видео:Треугольник Пенрауз на скетчапеСкачать

Треугольник Пенрауз на скетчапе

В Sketchup, как создать точный угол внутри коробки?

Я знаю, что это очень простой вопрос, но я не могу найти правильные термины для Google. Любые рекомендации будут оценены.

Я хочу прямоугольную коробку с треугольным куском из него удалены. Угол удаляемого треугольника должен быть определенным углом.

  1. нарисовать квадрат
  2. Поп, что в 3d
  3. нарисовать линию на одной из шести сторон box
  4. Нажмите эту линию в поле с помощью инструмента перемещения

Это дает мне форму, которую я хочу, но без точного контроля над углом мне нужно.

Я также пробовал использовать инструмент поворот на линии, нарисованной на Шаге 3 выше, и хотя это дает очень интересные результаты, ни один из них не является тем, что мне нужно.

мое последнее средство, вероятно, будет обходным способом сделать это, построив половину формы и отразив ее, но это не так мне тоже кажется очень правильным. Есть предложения?

Видео:Урок 3 конус, бублик, сфера, пирамида и другие геометрические фигуры в SketchUp.Скачать

Урок 3 конус, бублик, сфера, пирамида и другие геометрические фигуры в SketchUp.

1 ответов

вам нужно использовать инструмент транспортир.

  1. нарисовать квадрат.
  2. Поп, что в 3d.
  3. используйте инструмент транспортир, чтобы нарисовать направляющую под определенным углом.
  4. нарисуйте линию с помощью направляющей.
  5. используйте push / pull для того чтобы нажать вне необходимую часть.

Если это не поможет, то смотреть все эти видео. (Я бы предложил наблюдать за ними, даже если мои инструкции помогли.)

📹 Видео

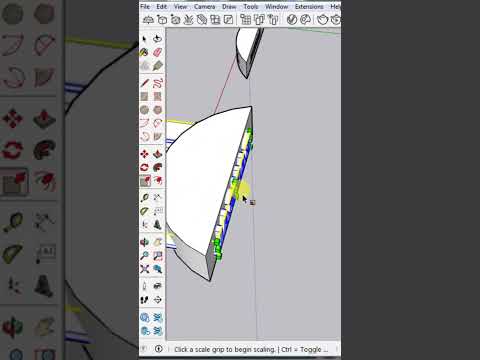

Два способа нарисовать раструб/конус в SketchUp. 3D моделирование для мастеровСкачать

Два способа нарисовать раструб/конус в SketchUp. 3D моделирование для мастеров

SketchUp: Хитрости рисованияСкачать

SketchUp: Хитрости рисования

Как обрезать объект в SketchUpСкачать

Как обрезать объект в SketchUp

SketchUp Создание кружкиСкачать

SketchUp Создание кружки

SketchUp: Как сделать конус?Скачать

SketchUp: Как сделать конус?

Треугольник - 3 точки?Скачать

Треугольник - 3 точки?

Как нарисовать этот треугольник?!Скачать

Как нарисовать этот треугольник?!

Placing 3D Text on a Curved Surface in SketchUpСкачать

Placing 3D Text on a Curved Surface in SketchUp

Упрощение 3D геометрииСкачать

Упрощение 3D геометрии

Урок 2. Инструменты СкетчАп. Часть 2. Бесплатные уроки по SketchUp на русском для начинающих.Скачать

Урок 2. Инструменты СкетчАп. Часть 2. Бесплатные уроки по SketchUp на русском для начинающих.

easy 3d drawing on paper stairs 3डी चित्र 3 boyutlu çizimlerСкачать

easy 3d drawing on paper stairs 3डी चित्र 3 boyutlu çizimler

Урок Скетчап (SketchUp) по проектированию металлического каркаса или ломаного косоура.Скачать

Урок Скетчап (SketchUp) по проектированию металлического каркаса или ломаного косоура.

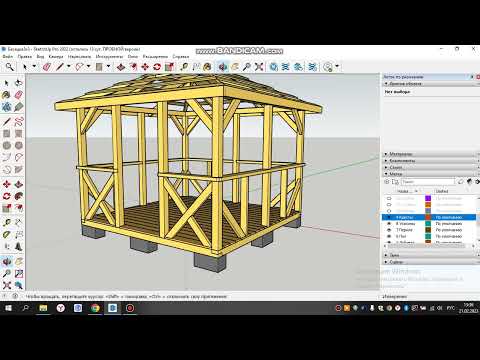

Проект беседки 3*3 в SketchUpСкачать
