Гирш Антон Георгиевич

(Universität Kassel)

Аннотация

Начертательная, как и элементарная геометрия, своими абстракциями изучает реальный мир. Но евклидова геометрия реального мира сопряжена с псевдоевклидовой геометрией и они составляют одну сопряжённую пару. Как следствие, каждая реальная фигура сопряжена с некоторым мнимым образом. Доклад, кроме некоторых научных фактов, показывает присутствие в геометрических конструкциях мнимых образов, проявляющих себя как сингулярности или как ГМТ в сопряжённых парах реальное – мнимое.

Ключевые слова: вращение; ось; окружность; сфера; тор; мнимое сопровождение; сингулярность; двойные точки.

Видео:Объем тела вращения на примере тора. 2 способаСкачать

Введение

Видео:Лекция № 9 (продолжение 1). Тор. Нелинейчатые поверхности вращения.Скачать

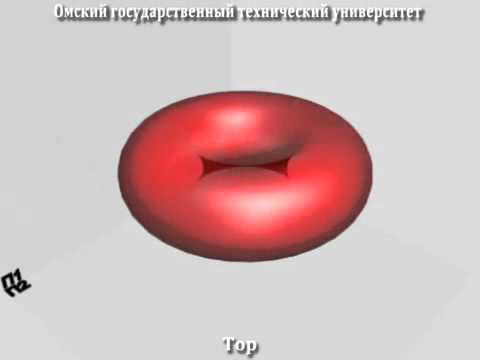

1. Круговой тор

Поверхность получается от вращения окружности вокруг оси, лежащей в плоскости окружности. Если ось не пересекает образующую окружность, то поверхность называют открытым тором; если ось пересекает образующую окружность, то поверхность называют закрытым тором; и, если ось вращения проходит через центр образующей окружности, то поверхность есть сфера.

Открытый тор ассоциируется с бубликом, закрытый тор – с яблоком.

У равнение образующей окружности: (x — R) 2 +z 2 = r 2 (1)
Переход к уравнению тора делается подстановкой x=Sqrt(x 2 + y 2 ) в уравнении (1). После приведения подобных, получают уравнение поверхности тора:

(x 2 + y 2 + z 2 + R 2 — r 2 )2 — 4R 2 (x 2 + y 2 ) = 0, (2)

где r – радиус образующей окружности, R – радиус направляющей окружности.

Каждый круговой тор имеет на оси вращения две узловые точки, удалённые от центра поверхности на расстояние l = Sqrt(r 2 + R 2 ).

Открытый тор имеет две мнимые узловые точки на оси вращения, закрытый тор имеет две действительные узловые точки, которые в частном случае могут слиться в одну. Действительно, положив в уравнении (2) x = 0, y = 0, получим z 2 = r 2 — R 2 . В случае R = r две двойные точки сливаются в одну.

Исследование тора сечениями.

1. Произвольное плоское сечение кругового тора есть кривая четвёртого порядка, что следует и из степени уравнения (2). Плоская кривая порядка распадается на кривые более низкого порядка, если кривая содержит более чем двойных точек. Число возможных двойных точек алгебраической кривой порядка по MacLaurin d=(n — 1)(n — 2)/2. Нераспадающаяся кривая четвёртого порядка может иметь до трёх двойных точек. Если кривая имеет одной точкой больше, то она распадается. Четыре двойные точки – это двойные точки N₁ и N₂ на оси вращения и циклические точки I₁ и I₂.
2. Осевое сечение тора (меридиан) распадается на две окружности – в плоскости сечения лежат обе пары названных двойных точек.
3. Нормальное к оси сечение тора (параллели) распадается на две концентрические окружности, проходят через циклические точки.
4. Сечение тора дважды касательной плоскостью распадается на две окружности Вилларсо – в плоскости сечения лежат две точки касания и циклические точки.
5. Сечение тора плоскостями, параллельными оси вращения есть нераспадающиеся кривые четвёртого порядка – кривые Персея. Когда плоскость получает касание внутренней части поверхности, кривая приобретает узел и переходит в лемнискату Бута. При соотношении параметров тора R = 2r лемниската Бута переходит в лемнискату Бернулли [2].

Три вида точек поверхности тора.

В точке поверхности определяется Гауссова кривизна K = k₁k₂. Знак Гауссовой кривизны определяет характер строения поверхности вблизи рассматриваемой точки. При K > 0, где k₁ и k₂ имеют одинаковые знаки, точку называют эллиптической, при K

1. Внешняя область поверхности тора имеет в каждой точке K > 0. Точки поверхности, достаточно близкие к эллиптической точке, все расположены по одну сторону от плоскости, касательной в данной точке.
2. Внутренняя область поверхности тора в каждой точке имеет K
3. Линия пересечения названного цилиндра (R) с тором разделяет поверхность на эллиптическую и гиперболическую области и сама состоит из параболических точек

Площадь поверхности и объём тора.

Тор служит идеальным примером для приложения двух знаменитых формул Гульдина [1]:

1. Площадь S поверхности вращения равна произведению длины l образующего контура на длину окружности, описываемой центром тяжести образующего контура, S = l · 2πR: → S = 2πr · 2πR = 4π 2 rR.
2. Объём V тела вращения равен произведению площади s образующего контура на длину окружности, описываемой центром тяжести образующего контура, V = s · 2πR: → V = 2πr 2 · 2πR = 4π 2 r 2 R.

Видео:Определение натуральной величины треугольника АВС методом вращения вокруг горизонтали или фронталиСкачать

2. Мнимое сопровождение тора

Показ этой конструкции объяснит происхождение мнимых двойных точек на оси вращения тора. Итак, образующая окружность c(r) имеет мнимое расширение в форме равнобочной гиперболы h(r), рис.1а. Равносторонняя гипербола h при своём вращении вокруг оси заметает поверхность, которая распадается на четыре части, рис.1b (на рисунке для наглядности мнимый образ показан сплошной линией, а действительная фигура – штриховой). Ветвь гиперболы h, удалённая от оси вращения a, заметает поверхность, похожую на однополостный гиперболоид. Ветвь гиперболы h, пересекающая оси вращения a, заметает поверхность, распадающуюся на три составляющие: веретено N₁N₂ и два гиперболических конуса, с вершинами N₁ и N₂, рис.1b. Для гиперболы h с уравнением (x — R) 2 — z 2 = r 2 точки N₁ и N₂ имеют координаты z₁₂=Sqrt(R 2 — r 2 ). В евклидовом пространстве мнимые образы не имеют изображения, но их сингулярности продолжают проявляться – на оси вращения открытого тора проявляют себя две двойные точки N₁ и N₂, которые и указаны в предложении, п.1.

* Guldin T. (1635), швейцарский математик, во французской транскрипции читается Гюльден [1].

Видео:Поверхности вращенияСкачать

. 3. Сфера от вращения окружности

Сфера образуется вращением окружности вокруг оси, нормально проецирующейся на плоскость окружности в её диаметр. Центр сферы нормально проецируется на плоскость образующей окружности в её центр. Радиус сферы равен длине отрезка от центра сферы до периферийной точки образующей окружности.

В общем случае образующая окружность при вращении вокруг оси заметает только сферический пояс. Но это при геометрическом или, если угодно, физическом вращении. При аналитическом вращении, т.е. при написании уравнения поверхности вращения по данной оси и данному уравнению образующей окружности, получается уравнение полной сферы. Не сферического пояса! Отметим, что в аналитической геометрии не бывает уравнения отрезка линии или отсека поверхности, а есть уравнения полных образов – прямой, сферы, тора и др., которые задаются их элементами. В [5] было показано, как сферический пояс завершается до полной сферы в комплексном пространстве за счёт её мнимого расширения.

Пусть ось расположена параллельно образующей окружности c(r) на расстоянии от плоскости. Покажем вывод уравнения сферы рис.2.

Уравнение образующей окружности:

Каждая точка A окружности c(r) описывает в плоскости y параллель радиуса ρ с центром на оси a, уравнение параллели x 2 + y 2 = ρ 2 , где ρ 2 = b 2 + y_A 2 . Сделав подстановку значения ρ 2 в уравнение параллели, поучают: x 2 + y 2 = b 2 + y_A 2 , или, y_A 2 = x 2 + y 2 — b 2 . Точка A пробегает всю образующую окружность c(r), потому выражение для y_A подставляют в уравнение (3) и получают уравнение сферы Ω:

x 2 + y 2 +z 2 = r 2 + b 2 . (4)

1. Радиус полученной сферы Ω больше радиуса образующей окружности c, r 2 + b 2 > r 2 . Очевидно, окружность c при своём вращении вокруг оси a не может заполнить всю поверхность сферы Ω (Это к вопросу «полярных шапочек», которые при геометрическом вращении остаются незаполненными [5].)
2. Конструкция рис.2 позволяет в качестве образующей брать и мнимую окружность c(ir). Если действительная образующая окружность при своём вращении вокруг оси a заметает действительную сферу Ω(R = Sqrt(r 2 + b 2 ), то мнимая образующая окружность c(ir) также может определить действительную сферу Ω(R = Sqrt(b 2 — r 2 ). Но определяемая сфера может быть и мнимой и даже выродиться в точку без того, чтобы образующая окружность выродилась в точку и совпала с осью вращения. Радиус конструируемой сферы зависит от соотношения параметров r и b в выражении Sqrt(b 2 — r 2 ):
   a) b > r , сфера Ω действительная, рис.3а;

c) b = r, сфера Ω вырождается в точку, рис.3с.

Видео:1.3 ПОВЕРХНОСТИ ВРАЩЕНИЯСкачать

Заключение

Мир геометрии огромен. Каждый, имеющий отношение к геометрии, с необходимостью сориентирован на самообразование и постижению мира геометрии. К миру геометрии относятся и мнимые образы. Мнимые образы выводят на комплексные числа, по поводу чего негодовал великий Я.Штейнер, называя их «иероглифами анализа» не без оснований. Но мнимые образы существуют помимо формул анализа – они суть часть геометрии. Впервые мнимые точки осознал В.Понселе в 1812 г., сидя в русском плену в Саратове и, что важно, совсем без формул анализа. Вычислительная геометрия часто показывает количества, большие числа реальных фигур, потому что учитывает и мнимые образы.

Пример с тором, который изучен вдоль и поперёк, показывает сингулярность – пару двойных точек на оси вращения, которые в зависимости от соотношения параметров тора могут быть действительными, мнимыми или слиться в одну. А дилемма сферический пояс – полная сфера, вообще повод для размышлений. Её разрешение требует подключения живой мысли и здесь только машинной графикой не обойтись.

Видео:Лекция 5. Поверхности вращения. часть 1.Скачать

Список литературы

1. Бронштейн И.Н., Семендяев К.А. Справочник по математике для инженеров и учащихся втузов. – М.: Наука, 1986. – 544 с.
2. Выгодский М.Я. Справочник по высшей математике. – М.: Наука, 1975. – 872 с.
3. Иванов Г.С., Дмитриева И.М. О задачах начертательной геометрии с мнимыми решениями. // Геометрия и графика, Т.3, №2. DOI: 10. 127/12163.
4. Гирш А. Г. Мнимости в геометрии. // Геометрия и графика, Т.2, №2. DOI: 10. 12737/5583.
5. Гирш А.Г. Наглядная мнимая геометрия. – М.: ООО «ИПЦ «Маска»», 2008. – 213 с.
6. Гирш А.Г. Комплексная геометрия – евклидова и псевдоевклидова: ООО «ИПЦ «Маска»», 2013. – 216 с.
7. http://www.anhirsch.de Антон Георгиевич Гирш (Dr. A.Hirsch) – Сайт.

Видео:Лекция 10. Поверхности вращенияСкачать

Рисунки к докладу

а) Гипербола h, сопутствующая образующей окружности c. b) Гипербола h заметает поверхность, содержащую узловые точки

Вращение окружности c(r) вокруг оси a. Вывод уравнения

Задание сферы Ω(R) образующей окружностью c(r) и осью вращения a

Вопросы и комментарии к выступлению:

Мария Валентиновна, спасибо, что заглянули на эту страничку. Вопрос неполный — конус общего вида или вращения? Если вращения, то всегда есть такая ось вращения сферы, которая пройдёт через вершину конуса. Через эту точку проходит и проекция ЛПП. А программа, вопрос конечно интересный, зависит от пакета, но если есть идея решения, то напишется и программа.

Видео:Видеоурок "Объем тела вращения"Скачать

Поверхности вращения

Поверхность вращения образуется при вращении вокруг неподвижной оси какой-либо образующей, например, если вокруг некоторой прямой вращать окружность, то в результате получится поверхность вращения — тор, имеющий форму бублика; цилиндрическая и коническая поверхности также являются поверхностями вращения, образующие которых — прямые линии. Задать поверхность вращения — значит задать образующую и ось (направление оси).

Пусть имеется некоторая образующая — кривая ЛВС, которая вращается вокруг оси, расположенной в той же плоскости. Для поверхности вращения определены следующие понятия:

О параллель — окружность, по которой перпендикулярная оси вращения плоскость пересекает поверхность вращения;

О горло и экватор — соответственно самая маленькая и самая большая параллели;

О меридиан — линия, получающаяся при пересечении поверхности вращения плоскостью, проходящей через ось вращения;

О меридиональная плоскость — плоскость, проходящая через ось вращения;

О главный меридиан — меридиан, проходящий через ось вращения, параллельную фронтальной плоскости V и перпендикулярную горизонтальной; главный меридиан проецируется на фронтальную плоскость без искажений. Горизонтальная проекция (очерк поверхности) — окружность.

Рассмотрим некоторые поверхности вращения.

Цилиндрическая и коническая поверхности образованы вращением прямой, но так как прямая бесконечна, то и поверхности получаются бесконечными. Если эти поверхности ограничить плоскостью, то получится соответственно цилиндр или конус. Главный меридиан цилиндра имеет форму прямоугольника, а конуса — форму треугольника, в случае, если ограничивающая плоскость (образует основание геометрического тела) перпендикулярна оси вращения.

Эллипсоид (похож на сплющенный мяч) образуется при вращении эллипса вокруг одной из своих осей. Если вращение происходит вокруг большой оси, то эллипсоид получается вытянутым (рис. 1.2, а), если вокруг малой — то сжатым (рис. 7.2,6). Но в обоих случаях две проекции эллипсоида — эллипсы, а третья — окружность.

Сфера или сферическая поверхность (имеет форму круглого мяча) образуется при вращении окружности вокруг своего диаметра. Она замечательна тем, что и экватор, и меридианы являются окружностями, равными между собой.

Сфера и эллипсоид являются ограниченными поверхностями, они не относятся к линейчатым поверхностям, так как их образующие — кривые (эллипс и окружность).

Однополостный гиперболоид относится к линейчатым поверхностям и получается при вращении одной из скрещивающихся прямых (образующей) вокруг другой (оси вращения) (рис. 7.3). Однопо- лостный гиперболоид — неограниченная поверхность. Сечения его могут иметь различную форму: если секущая плоскость перпендикулярна оси вращения, то сечение — окружность, если секущая плоскость проходит через ось вращения, то сечения — гиперболы. Однополостный гиперболоид образуется и при вращении гиперболы вокруг ее мнимой оси, а если гипербола вращается вокруг действительной оси, то получается двуполостный гиперболоид.

Параболоид получается при вращении параболы вокруг своей оси симметрии. Это также неограниченная поверхность, ее меридиан имеет форму параболы.

Тор образуется при вращении окружности вокруг оси и может иметь не только форму бублика. Его форма зависит от расположения оси вращения относительно окружности. Если ось вращения не пересекает и не касается окружности, то при вращении получается открытый тор, или круговое кольцо, — поверхность в виде бублика, с дыркой посередине. Если ось вращения касается образующей окружности или пересекает ее, то получается замкнутый (ось касается окружности), или самопе- ресекающийся, тор (ось пересекает окружность) — поверхность в виде бублика без дырки. Самопересекающийся тор можно рассматривать как тело, образованное при вращении дуги окружности вокруг стягивающей ее хорды. Если провести секущую плоскость тора через его ось или перпендикулярно его оси, то получаемые сечения имеют вид окружности.

Видео:Геометрия 9 класс (Урок№34 - Тела и поверхности вращения.)Скачать

Геометрические тела. Тор (тороид).

Тор (тороид) — поверхность вращения, которая получается методом вращения образующей окружности вокруг оси, которая лежит в плоскости этой окружности, но при этом не проходит через её центр. Причем ось вращения может пересекать окружность, касаться ее и располагаться вне окружности.

В 1-х двух случаях тор является закрытым, в последнем — открытым, или кольцом.

Красным обозначена образующая окружность.

Тор – это поверхность 4-го порядка.

Видео:Лекционные анимации "Поверхности вращения"Скачать

Ось тора.

Ось тора может располагаться вне образующей окружности или касаться её.

Видео:Метод эксцентрических сферСкачать

Свойства тороида.

• Площадь поверхности тора: .
• Объём тела, который ограничивается тором: .
• Тор с вырезанным диском («проколотый») можно вывернуть наизнанку непрерывным образом (топологически, т.е. серией диффеоморфизмов). Причем 2-е окружности на нём, которые пересекаются перпендикулярно («параллель» и «меридиан») меняются местами друг с другом:

• 2 «дырявых» тора, переплетенных между собой, можно продеформировать таким образом, чтобы 1-н из торов «поглотил» другой.
• Наименьшее количество цветов, которое необходимо для раскрашивания участков тора таким образом, чтобы соседние оказались разных цветов, является семь.

Видео:§64 Поверхности вращенияСкачать

Сечения тороида.

1. При сечении тора бикасательной плоскостью кривая четвёртого порядка, которая образуется, является вырожденной: пересечение называется объединением 2-х окружностей являющимися окружностями Вилларсо:

2. Открытый тор можно представить в виде поверхности вращения окружности зацепленной за ось вращения.

3. 1-но из сечений открытого тора — лемниската Бернулли, остальные кривые линии называются графическими линиями и являются кривыми Персея (спирические линии, сечения тора плоскостью, которая параллельна его оси)

4. Некоторые пересечения поверхности тора плоскостью выглядят как эллипс (кривая второго порядка). Кривая, которая получается т.о., выражается алгебраическим уравнением четвертого порядка.
