Описание нотации BPMN

Нотация BPMN наиболее удобна для декомпозиции, для описания нижних уровней бизнес-процессов, особенно там, где требуется показывать действия участников процессов. Это объясняется самой сутью, методологией, лежащей в основе нотации – это методология workflow – поток работ.

То есть BPMN – это не просто структура процесса, функции, это алгоритм! Это уже не просто некое «до-аналитическое» предположение, что процесс состоит из «вот таких» блоков/функций, это уже четкая последовательность выполняемых действий ее конкретными участниками.

Одинарной окружностью в bpmn отображаются

Видео:Схема бизнес процесса Как нарисовать схему процесса в BPMN за 2 минуты?Скачать

Схема бизнес процесса  Как нарисовать схему процесса в BPMN  за 2 минуты?

Система обозначений нотации BPMN

BPMN использует в качестве обозначений такие графические элементы, как:

  • элементы потока (события, процессы и шлюзы);
  • данные (объекты данных и базы данных);
  • соединяющие элементы (потоки управления, потоки сообщений и ассоциации);
  • зоны ответственности (пулы и дорожки);
  • артефакты (сноски).

Видео:BPMN за 25 минут (основы нотации и как ее учить)Скачать

BPMN за 25 минут (основы нотации и как ее учить)

Процесс / задача

Процесс, задача – это определенное действие или набор действий, совершаемых для получения какого-то результата. Блок процесса или задачи представляет собой прямоугольник. Внутри блока указывается наименование процесса или задачи.

Одинарной окружностью в bpmn отображаются

Подпроцесс – это процесс который описан более подробно, то есть декомпозирован, на отдельной своей диаграмме (модели).

Одинарной окружностью в bpmn отображаются

В системе обозначений нотации BPMN есть еще разновидности процессов, такие как «цикл», «компенсация» и т.д. Мы не будем на них останавливаться, так как при более глубоком знакомстве с нотацией BPMN изучение этих блоков не представляет сложности, они интуитивно понятны.

Выделим, пожалуй, наиболее интересный блок – это блок ad-hoc процессов, потому что четкая, безальтернативная регламентация деятельности – это вопрос выбора модели компании, бизнеса. Смотря на шаг вперед, мы понимаем, что выбор будущего – это «бирюзовая модель» по классификации, введенной Фредериком Лалу, предполагающая если не отсутствие регламентов как таковых, то иной принцип их выработки и исполнения.

Ad-Hoc процесс – такой подпроцесс, действия которого не поддаются четко регламентированным правилам или алгоритмам, эти правила определяются исполнителем. Возможны варианты, когда есть заранее определенный набор действий для каких-либо случаев, но их последовательность, реальное исполнение – это выбор исполнителя.

Одинарной окружностью в bpmn отображаются

Видео:BPMN за 9 минут: все квадратики на примерахСкачать

BPMN за 9 минут: все квадратики на примерах

События

Событие – это состояние, которое влияет или контролирует дальнейшее выполнение бизнес-процесса. Блок события в BPMN обозначается кругом. Внутри блока указывается наименование события.

Относительно точки выполнения процесса события делятся на:

  • стартовое, обозначающее старт процесса

Одинарной окружностью в bpmn отображаются

  • промежуточное, произошедшее при выполнении процесса

Одинарной окружностью в bpmn отображаются

  • конечное, обозначающее завершение процесса

Одинарной окружностью в bpmn отображаются

Любое событие может возникать из-за какой-то причины, а может инициировать само какой-то результат. Первые события называются – «обработчики», вторые – «инициаторами». Причина возникновения событий-обработчиков и результат процессов-инициаторов называется триггер.

События-обработчики — это все стартовые и некоторые промежуточные события. Если встречается событие-обработчик, то процесс ожидает наступления этого события, т.е. ожидает появления причины возникновения этого события. На диаграмме триггер внутри события, являющегося обработчиком, показывается незакрашенным.

События-инициаторы – это некоторые промежуточные события (включая промежуточное событие с типом «Неопределенное») и все конечные события. Если встречается событие-инициатор, то процесс просто выполняется дальше и ничего не ожидает. На диаграмме триггер внутри события, являющегося инициатором, показывается закрашенным.

Пример различных типов событий:

Одинарной окружностью в bpmn отображаются

— Событие 1 — стартовое событие с типом триггера «Сообщение»;
— Событие 2 — промежуточное событие (обработчик) с типом триггера «Таймер»;
— Событие 3 — промежуточное событие (инициатор) с типом триггера «Сигнал»;
— Событие 4 — конечное событие с типом триггера «Сообщение».

Видео:Всё о нотации BPMN ✨Скачать

Всё о нотации BPMN ✨

Шлюзы

Параллельный шлюз (AND, «И») используется для обозначения слияния/ветвления потоков управления в рамках процесса.

Одинарной окружностью в bpmn отображаются

Пример использования параллельного шлюза при ветвлении/разделении потоков:

Одинарной окружностью в bpmn отображаются

В примере выше параллельный шлюз используется для ветвления потоков управления или создания параллельных веток выполнения процесса: после выполнения Процесса 1 запустится выполнение и Процесса 2, и Процесса 3.

Пример использования параллельного шлюза при слиянии потоков:

Одинарной окружностью в bpmn отображаются

В примере выше параллельный шлюз используется для слияния потоков управления или синхронизации параллельных веток выполнения процесса. Выполнение Процесса 3 запустится только тогда, когда выполнится и Процесс 1, и Процесс 2.

Эксклюзивный шлюз

Эксклюзивный шлюз (XOR, «Исключающее ИЛИ») используется для ветвления потока управления на несколько альтернативных потоков, когда выполнение процесса зависит от выполнения некоторого условия.

Одинарной окружностью в bpmn отображаются

Условия на диаграмме задаются при помощи условных потоков управления, исходящих из шлюза. При использовании эксклюзивного шлюза можно продолжить выполнение процесса только по одному из возможных условных потоков управления. Среди потоков управления, исходящих из эксклюзивного шлюза, допускается использование потока управления по умолчанию: если ни одно из условий не выполняется, дальнейшее выполнение процесса продолжится по потоку управления по умолчанию.

Одинарной окружностью в bpmn отображаются

после выполнения Процесса 1 (рисунок выше) дальнейшее выполнение процесса может продолжиться только по одному потоку, исходящему из шлюза:
— если Условие 1 верно, то выполнится только Процесс 3;
— если Условие 2 верно, то выполнится только Процесс 4;
— если ни Условие 1, ни Условия 2 не верны, то выполнится только Процесс 2.

Эксклюзивный шлюз может использоваться и для слияния потоков управления. В данном случае шлюз просто пропускает через себя все потоки управления без синхронизации.

Одинарной окружностью в bpmn отображаются

На рисунке выше Процесс 3 будет выполнен дважды: после выполнения Процесса 1 и после выполнения Процесса 2.

Неэксклюзивный шлюз

Неэксклюзивный шлюз (OR, «ИЛИ») используется для ветвления потока управления на несколько потоков, когда выполнение процесса зависит от выполнения условий. При этом каждое из указанных условий является независимым, и дальнейшее выполнение процесса может продолжиться сразу по нескольким потокам управления, если условия будут выполнены.

Одинарной окружностью в bpmn отображаются

Условия на диаграмме задаются при помощи условных потоков управления, исходящих из шлюза. Среди потоков управления, исходящих из неэксклюзивного шлюза, допускается использование потока управления по умолчанию: если ни одно из условий не выполняется, дальнейшее выполнение процесса продолжится по потоку управления по умолчанию.

Одинарной окружностью в bpmn отображаются

Неэксклюзивный шлюз может использоваться для ветвления и для слияния потоков управления.

Одинарной окружностью в bpmn отображаются

На рисунке выше Процесс 3 будет выполнен только тогда, когда выполнится и Процесс 1, и Процесс 2 (пример слияния, или синхронизации).

Еще шлюзы

В BPMN различают также еще два типа шлюзов:

  • комплексный шлюз
  • эксклюзивный шлюз по событиям

Комплексный шлюз используется для ветвления потока управления на несколько потоков, когда выполнение процесса зависит от выполнения условий. По своему действию комплексный шлюз аналогичен неэксклюзивному шлюзу.

Одинарной окружностью в bpmn отображаются

Эксклюзивный шлюз по событиям (XOR, «Исключающее ИЛИ») используется для ветвления потока управления на несколько альтернативных потоков, когда дальнейшее выполнение процесса зависит от возникновения некоторого события-обработчика, следующего после шлюза.

Одинарной окружностью в bpmn отображаются

Одинарной окружностью в bpmn отображаются

На рисунке выше после выполнения Процесса 1 дальнейшее выполнение процесса может продолжиться только по одной ветке, исходящей из шлюза:
— если первым возникло Событие 1, то выполнится только Процесс 2;
— если первым возникло Событие 2, то выполнится только Процесс 3.

Видео:Как нарисовать схему бизнес процесса в BPMN за 1 минуту бесплатноСкачать

Как нарисовать схему бизнес процесса в BPMN за 1 минуту бесплатно

Поток управления

Поток управления — стрелка используется для связи элементов потока BPMN (событий, процессов, шлюзов). Поток управления отображает ход выполнения процесса. При необходимости поток может быть именованным.

Одинарной окружностью в bpmn отображаются

Стандартный поток управления является неконтролируемым, т.е. на поток не воздействуют никакие условия, и поток не проходит через шлюзы.

Условный поток управления — стрелка используется для отображения потока управления и используется тогда, когда необходимо показать, что по рассматриваемому потоку будет происходить дальнейшее выполнение процесса только в том случае, если выполнится условие, указанное в названии потока.

Одинарной окружностью в bpmn отображаются

Одинарной окружностью в bpmn отображаются

Поток управления по умолчанию — стрелка используется для отображения потока управления и используется тогда, когда необходимо показать, что по рассматриваемому потоку будет происходить дальнейшее выполнение процесса только в том случае, если не выполнилось ни одно из условий, заданных на условных потоках управления, исходящих из процесса или эксклюзивного/неэксклюзивного шлюза.

Одинарной окружностью в bpmn отображаются

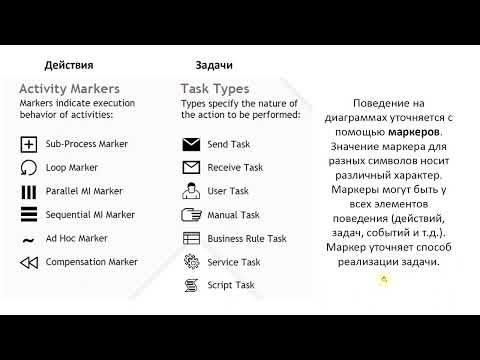

Видео:Основные элементы нотации BPMNСкачать

Основные элементы нотации BPMN

Другие обозначения

Поток сообщений — Стрелка используется для отображения межпроцессного взаимодействия — для связи элементов потока со свернутыми пулами. При необходимости поток может быть именованным.

Одинарной окружностью в bpmn отображаются
Поток сообщений не отображает ход выполнения процесса, а показывает передачу сообщений или объектов из одного процесса в другой процесс или внешнюю ссылку.

Ассоциация — Стрелка используется для отображения связи объектов данных и баз данных с процессами. Связь может быть направленной и ненаправленной в зависимости от соединяемых элементов и типа связи.

Одинарной окружностью в bpmn отображаются

Одинарной окружностью в bpmn отображаются

Пул — предназначен для отображения потока рассматриваемого процесса. Содержимое пула — это и есть тот процесс, диаграмма которого рассматривается. На диаграмме развернутый пул может быть только один.

Одинарной окружностью в bpmn отображаются

Дорожка — предназначена для отображения организационных единиц (должности, подразделения, роли, внешнего субъекта) — исполнителей задач и подпроцессов процесса BPMN. Внутри блока помещается наименование организационной единицы.

Одинарной окружностью в bpmn отображаются

Свёрнутый пул — элемент, обозначающий внешний (по отношению к текущей диаграмме) процесс или внешнюю ссылку. Внутри блока помещается наименование внешнего процесса или внешней ссылки.

Одинарной окружностью в bpmn отображаются

Объект данных — используется для отображения на диаграмме объектов деятельности, сопровождающих выполнение процесса. Рядом с блоком размещается наименование объекта данных.

Одинарной окружностью в bpmn отображаются

В качестве объекта данных может использоваться объект любого из следующих справочников: Бумажный документ, Электронный документ, ТМЦ, Информация, Программные продукты, Термины, Прочее.

База данных — используется для отображения на диаграмме базы данных, сопровождающей выполнение процесса. Рядом с элементом размещается наименование объекта данных.

Одинарной окружностью в bpmn отображаются

Набор объектов — используется для отображения на диаграмме наборов объектов, сопровождающих выполнение процесса. Рядом с элементом размещается наименование набора объектов.

Одинарной окружностью в bpmn отображаются

Сноска — выносной элемент, предназначенный для нанесения текстовых комментариев. Элемент может быть использован на диаграммах процессов в любых нотациях.

Одинарной окружностью в bpmn отображаются

Видео:Что такое BPMN 2.0: Базовые элементы нотацииСкачать

Что такое BPMN 2.0: Базовые элементы нотации

Немного о правилах нотации

В нотации BPMN есть безусловные правила применения тех или иных блоков нотации: задач, стрелок, шлюзов, и так далее. Но есть и правила, о которых хотелось бы также сказать — правила методологические.

Сколько блоков задач/действий можно умещать на одной диаграмме/модели? С точки зрения нотации – сколько влезет, при чем в прямом смысле – столько, сколько сможете разместить блоков внутри пула процесса. Но с точки зрения анализа, есть не прописанное нигде правило, но которым пользуются аналитики: блоков задач/действий в одном процессе должно быть столько, чтобы не «уходить» на второй этаж пула.

То есть все действия одного процесса должны умещаться в линию в пуле, если в рамках одной дорожки действий слишком много и они не помещаются в линию, значит что-то не так с декомпозицией, это «излишнее» дробление на действия, скорее всего должно быть произведено на следующем уровне декомпозиции, включено в подпроцесс, свернуто и раскрыто в отдельной диаграмме.

Видео:Введение в BPMN. Часть 1. Основные элементыСкачать

Введение в BPMN. Часть 1. Основные элементы

Элементы нотации BPMN

Важно отметить, что одной из причин создания BPMN явилась необходимость построения простого механизма для проектирования как простых, так и сложных моделей бизнес- процессов. Для удовлетворения двух этих противоречащих требований был применен подход систематизации графических элементов нотации по категориям. Результатом явился небольшой перечень категорий нотаций, позволивший людям, работающим с диаграммами BPMN, без труда распознавать основные типы элементов и осуществлять корректное чтение схем. Основные категории элементов допускают внутренние вариации, а также добавление информации для удовлетворения требований сложности без внесения значительных изменений в общую структуру диаграммы для легкости её понимания.

Существуют пять основных категорий элементов:

  1. Элементы потока (Flow Objects);
  2. Данные (Data)
  3. Соединяющие элементы (Connecting Objects);
  4. Зоны ответственности (Swimlanes);
  5. Артефакты (Artifacts).

Элементы потока являются важнейшими графическими элементами, определяющими ход бизнес-процесса. Элементы потока, в свою очередь, делятся на:

  1. События (Events);
  2. Действия (Activities);
  3. Шлюзы (Gateways).

Данные на диаграмме могут быть представлены любыми из следующих четырех элементов:

  1. Объект данных (Data Objects)
  2. Входные данные (Data Inputs)
  3. Выходные данные (Data Outputs)
  4. Хранилища данных (Data Stores)

Выделяют четыре вида соединяющих Элементов потока, связывающихся друг с другом и с другими элементами:

  1. Поток операций (Sequence Flow);
  2. Поток сообщений (Message Flow);
  3. Ассоциация (Association);
  4. Ассоциация данных (Data Associations).

Существуют два способа группировки основных элементов моделирования с помощью Зон ответственности:

  1. Группировка с помощью Пула (Pool);
  2. Группировка с помощью Дорожки (Lane).

Артефакты используются для добавления дополнительной информации о Процессе.

Выделяют два типовых Артефакта, что, однако, не запрещает разработчикам моделей бизнес-процессов либо программам моделирования добавлять любое необходимое количество Артефактов. Для широкого круга пользователей, а также для вертикальных рынков существует возможность стандартизации более полного перечня Артефактов. На данный момент текущий перечень Артефактов включает в себя следующие элементы:

  1. Группа (Gruop);
  2. Текстовая аннотация (Text Annotation).

7.2.1. Основные графические элементы моделирования

Таблица 7.1 содержит перечень основных графических элементов моделирования, изображенных при помощи графических нотаций.

Событие – это то, что происходит в течение бизнес-процесса или его Xореографии. Событие оказывает влияние на ход бизнес-процесса и чаще всего имеет причину (триггер) или воздействие (результат). Изображается в виде круга со свободным центром, предназначенным для дифференцировки внутренними маркерами различных триггеров или их результатов. Согласно влиянию Событий на ход бизнес-процесса, выделяют три типа: Стартовое событие (Start), Промежуточное событие (Intermediate) и Конечное событие (End).

Одинарной окружностью в bpmn отображаются

Действие – общий термин, обозначающий работу, выполняемую исполнителем в ходе бизнес-процесса. Действия могут быть либо элементарными, либо неэлементарными (составными). Выделяют следующие виды действий, являющихся частью модели Процесса: Подпроцесс (Sub-Process) и Задача (Task). И Задача, и Подпроцесс изображаются в виде прямоугольников с закругленными углами. Все Действия могут являться элементами как стандартных Процессов, так и Хореографий.

Одинарной окружностью в bpmn отображаются

Шлюзы используются для контроля расхождений и схождений Потока операций как в Процессе, так и в Хореографии. Таким образом, данный термин подразумевает ветвление, раздвоение, слияние и соединение маршрутов. Внутренние маркеры указывают тип контроля развития бизнес-процесса.

Одинарной окружностью в bpmn отображаются

Поток операций (Sequence Flow)

Поток операций служит для отображения того порядка, в котором организованы действия Процесса или условия Хореографии.

Одинарной окружностью в bpmn отображаются

Поток сообщений (Message Flow)

Поток сообщений служит для отображения обмена сообщениями между двумя участниками, готовыми эти сообщения отсылать и принимать. На диаграмме взаимодействия BPMN два отдельно взятых Пула представляют собой двух участников Процесса (бизнес-сущности или бизнес-роли).

Одинарной окружностью в bpmn отображаются

Ассоциация служит для установления связи между информацией или Артефактами (объектами, не относящимися к Элементам потока) и элементами потока. Текстовые объекты, а также графические объекты, не относящиеся к элементам потока, могут соотноситься с элементами потока. При необходимости Ассоциация может указывать направление потока (например, потока данных).

Одинарной окружностью в bpmn отображаются

Пул представляет собой Участника Взаимодействия.

Пул также может выступать в качестве Зоны ответственности или графического контейнера, отвечающего за разделение определенного набора действий, относящихся к другим Пулам, что обычно встречается в ситуациях типа «бизнес для бизнеса» (B2B). Внутри Пула МОЖЕТ находиться дополнительная информация по выполняемому Процессу. В случае, если такой информации в Пуле не содержится, то он МОЖЕТ представлять собой «черный ящик».

Одинарной окружностью в bpmn отображаются

Дорожка используется для отображения распределения ролей и может быть как вертикальной, так и горизонтальной (также может использоваться для разделения внутреннего пространства Пула). Служит для упорядочивания и категоризации Действий.

Одинарной окружностью в bpmn отображаются

Объект данных (Data Object)

Объект данных предоставляет информацию о том, какие действия необходимо выполнить и/или каков результат этих действий. Может изображаться как в единственном экземпляре, так и в нескольких. Входные и Выходные данные Объекта данных представляют собой одну и ту же информацию о Процессе.

Одинарной окружностью в bpmn отображаются

Сообщение используется для отображения сущности взаимодействия между двумя Участниками бизнес-процесса (Участники определяются командами business PartnerRole или business PartnerEntity).

Одинарной окружностью в bpmn отображаются

(блок, содержащий группу объектов одной категории)

Группа предназначена для группировки графических элементов, принадлежащих одной и той же категории. Такая группировка не оказывает влияния на Поток операций. На диаграмме бизнес-процесса название категории, к которой принадлежат сгруппированные элементы, отображается в качестве названия группы. Такого рода группировка может использоваться в целях составления документации или при проведении анализа. Графически Группы отображаются так же, как и Категории объектов.

Одинарной окружностью в bpmn отображаются

(связана с Ассоциацией)

Текстовые аннотации являются механизмом, позволяющим разработчику модели бизнес-процесса вводить дополнительную информацию для тех, кто работает с BPMN диаграммами.

Одинарной окружностью в bpmn отображаются

7.2.2. Полный перечень графических элементов диаграмм бизнес-процессов

Таблица 7.2 содержит более полный перечень основных графических элементов моделирования бизнес-процессов, изображенных при помощи графических нотаций.

Событие – это то, что происходит в течение бизнес-процесса или его Xореографии. Событие оказывает влияние на ход бизнес-процесса и чаще всего имеет причину (триггер) или воздействие (результат). Изображается в виде круга со свободным центром, предназначенным для дифференцировки внутренними маркерами различных триггеров или их результатов. Согласно влиянию Событий на ход бизнес-процесса, выделяют три типа: Стартовое событие (Start), Промежуточное событие (Intermediate) и Конечное событие (End).

Одинарной окружностью в bpmn отображаются

Состав потока (Flow Dimension) (например, Стартовое событие, Промежуточное событие, Конечное событие)

Как видно из названия, Стартовое событие указывает на то, в какой точке берет начало тот или иной Процесс или Хореография(Choreography).

Промежуточное событие происходит на отрезке, ограниченном Стартовым и Конечным Событиями. Промежуточное событие оказывает влияние на ход Процесса или Хореографию, однако, не может являться началом или непосредственным завершением Процесса.

Как видно из названия, Конечное событие указывает на то, в какой точке завершится тот или иной Процесс или Хореография.

Одинарной окружностью в bpmn отображаются

Тип (Type Dimension)

(например, Неопределенный, Сообщение, Таймер, Ошибка, Отмена, Компенсация, Условие, Связь, Сигнал,Множественный, Завершение)

Стартовые и некоторые Промежуточные события имеют триггеры, определяющие причины происхождения Событий данных типов (см. разделы Стартовое событие и Промежуточное событие далее по тексту). Существует множество причин, инициирующих появление События. Конечные события МОГУТ определять результат, являющийся следствием окончания Потока операций. В отличие от Стартового события, которое лишь обрабатывает триггер, Промежуточное может как обрабатывать триггеры, так и возбуждать их. Конечное событие лишь определяет результат (инициирует триггер). Маркеры Событий, обрабатывающих триггеры, отображаются без заливки, в то время, как маркеры инициирующих триггеры Событий закрашены.

Кроме того, некоторые типы Событий, используемые в BPMN 1.1 для прерывания хода Действия, в данной редакции могут использоваться для других целей. Такое Событие изображается в виде круга с пунктирными границами (см. ряд Событий справа).

Одинарной окружностью в bpmn отображаются

Действие – общий термин, обозначающий работу, выполняемую исполнителем в ходе бизнес-процесса. Действия могут быть либо элементарными, либо неэлементарными (составными). Выделяют следующие виды действий, являющихся частью модели Процесса: Подпроцесс (Sub-Process) и Задача (Task). И Задача, и Подпроцесс изображаются в виде прямоугольников с закругленными углами. Все Действия могут являться элементами как стандартных Процессов, так и Хореографий.

Одинарной окружностью в bpmn отображаются

(элементарное действие) (Task)

Задача представляет собой элементарное действие, включенное в состав Процесса. Используется в случае, если Процесс не детализируется далее в данной Модели.

Одинарной окружностью в bpmn отображаются

Задача Хореографии (Choreography Task)

Задача Хореографии представляет собой элементарное действие в составе Хореографии. Отображает один или несколько случаев обмена сообщениями и подразумевает наличие как минимум двух Участников. Название Задачи Хореографии и имена Участников отображаются в трех разных частях данного графического элемента. Таким образом, графически Задача Хореографии должна быть разделена на дорожки с именами участников (две или более), а также содержать дорожку, предназначенную для названия данной Задачи.

Одинарной окружностью в bpmn отображаются

Подпроцесс представляет собой комплексное Действие, включенное в состав Процесса. Такой вид действия считается составным, т.к. может быть разбит на составляющие (Процесс, Хореография (Choreography)) благодаря использованию поддействий (sub-Activities).

Диаграмма не отображает детали Подпроцесса. Знак «плюс» находится в центре нижней части фигуры, символизирующей Подпроцесс, и

указывает на то, что данное действие является Подпроцессом. В данном случае детали Процесса находятся на нижнем уровне.

Одинарной окружностью в bpmn отображаются

Границы Подпроцесса расширены. Внутри границ просматриваются детали. Важно отметить, что Поток операций не может пересекать границ Подпроцесса.

Одинарной окружностью в bpmn отображаются

Скрытая Подхореография (Collapsed Sub- Choreography)

Диаграмма не отображает детали Подхореографии. Знак «плюс» находится в центре нижней части дорожки с названием Задачи и указывает на то, что данное Действие является Подпроцессом. В данном случае детали Хореографии находятся на нижнем уровне.

Одинарной окружностью в bpmn отображаются

(Expanded Sub- Choreography)-

Границы Подхореографии расширены. Внутри границ просматриваются детали. Важно отметить, что Поток операций не может пересекать границ Подхореографии.

Одинарной окружностью в bpmn отображаются

Шлюзы используются для контроля расхождений и схождений множественных Потоков операций Процесса и Хореографии. Таким образом, данный термин подразумевает ветвление, раздвоение, слияние и соединение маршрутов. Могут содержать внутренние маркеры, предназначенные для дифференцировки направления потоков.

Одинарной окружностью в bpmn отображаются

(Gateway Control Types)

Шлюзы — фигуры в виде ромба — влияют на потоки.

Выделяют следующие типы Шлюзов:

  • Эксклюзивные условия и объединения. Могут быть исключающими и основываться на событиях. Данный тип Шлюзов может отображаться как с маркером «X», так и без него.
  • Шлюзы, основанные на Событиях, и Параллельные Шлюзы, основанные на Событиях, инициируют появление нового экземпляра Процесса.
  • Включающие условия и объединения.
  • Комплексные Шлюзы, представляющие собой сложные условия и ситуации (например, 3 из 5).
  • Параллельные Шлюзы, представляющие собой раздвоение и слияние.

Шлюзы каждого из типов оказывают влияние как на входящие, так и на исходящие потоки.

Одинарной окружностью в bpmn отображаются

Поток операций служит для отображения того порядка, в котором выполняются действия Процесса или Хореографии.

Стандартный поток операций

Стандартный поток операций относится к потокам, берущим начало от Стартового события и следующим по ходу выполнения Действий.

Одинарной окружностью в bpmn отображаются

Неконтролируемый поток операций

Неконтролируемый поток операций относится либо к потокам, на которые не воздействую никакие условия, либо к потокам, не проходящим через Шлюзы. Простейшими примерами

Неконтролируемого потока операций могут послужить отдельно взятый Поток операций, объединяющий два Действия, или составной Поток операций, сходящийся в Действии или расходящийся от него. Для каждого Неконтролируемого потока операций возникает «токен», проходящий от ресурсного объекта до целевого.

Одинарной окружностью в bpmn отображаются

Условный поток операций

Поток операций может зависеть от условных выражений, оценивающихся согласно времени выполнения для того, чтобы определить, будет ли использоваться поток или нет (например, будет ли токен перемещаться вместе Потоком операций). В случае, если Условный поток операций является исходящим от Действия, то у основания линии изображается небольшой ромбик (см. фигуру справа). Если же Условный поток операций является исходящим от Шлюза, то никакого ромбика у основания линии не будет (см. фигуру ряда выше).

Одинарной окружностью в bpmn отображаются

Поток операций по умолчанию

Для основанных на данных Эксклюзивных и Неэксклюзивных Условий предназначен лишь один тип потоков – Условный поток операций по умолчанию. Поток операций данного типа используется в том случае, если все остальные исходящие Условные потоки операций не являются верными во время выполнения действия. Для изображения таких Потоков операций используются диагональная черточка, располагающиеся у основания линии (см. фигуру справа).

Одинарной окружностью в bpmn отображаются

Поток исключений встречается за пределами Стандартного потока операций. Основывается на Промежуточных событиях, возникающих в ходе Процесса.

Одинарной окружностью в bpmn отображаются

Поток сообщений используется для отображения потока сообщений между двумя участниками Процесса, готовыми принимать и отсылать сообщения. На диаграмме взаимодействия два отдельно взятых Пула представляют собой двух

Участников Процесса (e.g., PartnerEntities and/or PartnerRoles).

Одинарной окружностью в bpmn отображаются

Компенсирующая ассоциация происходит за рамками Стандартного потока операций. Основой такого рода Ассоциации служит Промежуточное

событие «Компенсация», инициируемое ошибкой, совершенной в ходе транзакции, либо инициирующим триггер Событием Компенсация. Целью Компенсирующей ассоциации ДОЛЖНО являться компенсирующее действие.

Одинарной окружностью в bpmn отображаются

Однако Объект данных предоставляет информацию о том, какие действия необходимо выполнить и/или каков результат этих действий. Может изображаться как в единственном экземпляре, так и в нескольких. Входные и Выходные данные Объекта данных представляют собой одну и ту же информацию о Процессе.

Одинарной окружностью в bpmn отображаются

Сообщение используется для отображения сущности взаимодействия между двумя Участниками бизнес-процесса (Участники определяются командами business PartnerRole или business PartnerEntity).

Одинарной окружностью в bpmn отображаются

Термин «раздвоение» служит в BPMN для обозначения разделения на два или более параллельных маршрутов (данное явление также называется «И-Разделение»). Раздвоение происходит в том случае, если предпочтение отдается параллельному выполнению действий, нежели последовательному.

Существуют два типа Раздвоения:

  • Множественный исходящий поток операций (см. фигуру справа вверху) Представляет собой Неконтролируемый поток операций, являющийся предпочтительным в большинстве ситуаций.
  • Параллельный Шлюз (см. фигуру справа ниже). Используется реже, обычно – в сочетании с другими видами Шлюзов.

Одинарной окружностью в bpmn отображаются

Термин «соединение» используется в BPMN для обозначения слияния двух или более параллельных маршрутов в один (данное явление также называется И-Соединение или синхронизация).

Параллельный Шлюз предназначается для объединения множественных потоков.

Одинарной окружностью в bpmn отображаются

Условие, Точка ветвления

(Decision, Branching Point)

Условиями являются Шлюзы, находящиеся в рамках Процесса или Хореографии, где контрольный поток движется по одному или нескольким альтернативным маршрутам.

Эксклюзивный шлюз представляет собой Точку ветвления, в которой выбор маршрута основывается на условных выражениях (conditional Expressions), хранимых в исходящем Потоке операций. В данном случае может быть выбран лишь один из предложенных маршрутов.

Одинарной окружностью в bpmn отображаются

Шлюз, основанный на Событиях

Данный вид Шлюзов представляет собой Точку ветвления, в которой выбор маршрута основывается на Событии, происходящем в данной точке в ходе Процесса или Хореографии. Отдельно взятое Событие, обычно являющееся получением Сообщения, определяет выбор необходимого маршрута. Также могут использоваться другие типы Событий, например, Событие «Таймер». В данном случае может быть выбран лишь один из предложенных маршрутов. Существуют два пути получения сообщения: через Задачи типа «Получение» (см. фигуру справа вверху) и Промежуточные события «Сообщение» (см. фигуру справа ниже).

Одинарной окружностью в bpmn отображаются

Данный вид Шлюзов представляет собой

Точку ветвления, в которой выбор маршрута основывается на условных выражениях, хранимых в Исходящем потоке операций. В некотором смысле, данный вид Шлюзов является группировкой связанных между собой независимых Бинарных Шлюзов (Да/Нет). Т.к. любой из маршрутов является независимым, то МОГУТ использоваться любые сочетания маршрутов (от нуля до максимального количества комбинаций маршрутов). Однако при построении диаграмм необходимо учитывать то, что должен быть выбран хотя бы один маршрут. Для проверки того, что выбран по меньшей мере один маршрут, может быть использовано Условие по умолчанию.

Существую два вида данного типа Шлюзов.

  • Первый тип использует совокупность Условных потоков операций. На схеме выделяется при помощи небольших ромбиков (см. фигуру справа вверху).
  • Второй тип использует Неэксклюзивные Шлюзы (см. фигуру справа ниже).

Термин «слияние» используется в BPMN для обозначения исключающего объединения двух или более маршрутов в один (данное явление также называется ИЛИ-Соединение). Эксклюзивный шлюз «Слияние» предназначается для отображения слияния множества потоков. В случае, если все Входящие потоки операций являются альтернативными, то необходимость в Шлюзе отпадает. Это означает, что такое же влияние на ход Процесса оказывает и Неконтролируемый поток операций (см. фигуру справа ниже).

Одинарной окружностью в bpmn отображаются

В BPMN существуют два механизма, обеспечивающих цикличность внутри Процесса.

См. следующих две

Атрибуты Задач и Подпроцессов указывают на то, будут ли они повторяться или будут выполнены единожды. Существуют два вида циклов: Стандартный и Многоэкземплярный. Графически цикличность отображается в виде небольшого маркера в центре нижней части фигуры.

Одинарной окружностью в bpmn отображаются

Цикличность Потока операций

(Sequence Flow Looping)

Циклы могут появляться благодаря присоединению Потока операций к «противоположному» объекту. Объект является противоположным в том случае, если от него направлен Исходящий поток операций, ведущий к ряду других Потоков операций, последний из которых является Входящим потоком операций для исходного объекта.

Одинарной окружностью в bpmn отображаются

Атрибуты Задач и Подпроцессов указывают на то, будут ли они повторяться или будут выполнены единожды. Три горизонтальные полоски в центре нижней части фигуры указывают на последовательную многоэкземплярность (см. фигуру справа вверху). Три вертикальные полоски в центре нижней части фигуры указывают на параллельную многоэкземплярность (см. фигуру справа ниже).

Одинарной окружностью в bpmn отображаются

Перерыв в Процессе

(что-то, способное приостановить Процесс и не подающееся управлению)

Перерыв в Процессе представляет собой участок Процесса, указывающий, на каком его отрезке произойдет ожидаемая задержка. Для отображения действительного хода Процесса используется Промежуточное действие (см. фигуру справа вверху). Необходимо отметить, что Артефакт Перерыва в Процессе по желанию разработчика модели или программы моделирования может быть отнесен к Событиям, что подчеркнет расположение задержки внутри потока.

Одинарной окружностью в bpmn отображаются

Транзакция представляет собой Подпроцесс, поддерживаемый особым протоколом, гарантирующим то, что между всеми участвующими сторонами заключено соглашение о том, что действие следует либо завершить, либо отклонить. Графические элементы действия указывают на то, является ли действие соглашением. Граница, выполненная двойной линией, указывает на то, что данный Подпроцесс является Транзакцией.

Одинарной окружностью в bpmn отображаются

Process (Inline Block))

Вложенный (или встроенный) Подпроцесс представляет собой действие, имеющее тот же набор данных, что и родительский Процесс. Данный тип Подпроцесса является противоположным независимому Подпроцессу, который может быть использован заново и на который ссылается родительский Процесс. При использовании Потока операций данные должны передаваться основному, а не вложенному Подпроцессу.

На диаграмме данный вид Подпроцесса не имеет никаких особых маркеров

(блок, содержащий группу объектов одной категории)

Группа предназначена для группировки графических элементов, принадлежащих одной и той же категории. Такая группировка не оказывает влияния на Поток операций. На диаграмме бизнес-процесса название категории, к которой принадлежат сгруппированные элементы, отображается в качестве названия группы. Такого рода группировка может использоваться в целях составления документации или при проведении анализа. Графически Группы отображаются так же, как и Категории объектов.

Одинарной окружностью в bpmn отображаются

На диаграмме данный графический элемент отображается там, где на предыдущей странице заканчивается Поток операций, а затем — где он возобновляется на следующей странице. В качестве соединителя страниц может использоваться Промежуточное событие

«Связь». Предназначен в основном для печати.

Одинарной окружностью в bpmn отображаются

Ассоциация служит для установления связи между информацией или Артефактами (объектами, не относящимися к Элементам потока) и элементами потока. Текстовые объекты, а также графические объекты, не относящиеся к элементам потока, могут соотноситься с элементами потока. При необходимости Ассоциация может указывать направление потока (например, потока данных).

Одинарной окружностью в bpmn отображаются

(связана с Ассоциацией)

Текстовые аннотации являются механизмом, позволяющим разработчику модели бизнес-процесса вводить дополнительную информацию для тех, кто работает с BPMN диаграммами.

Одинарной окружностью в bpmn отображаются

Пул представляет собой Участника Взаимодействия. Пул также может выступать в качестве Зоны ответственности или графического контейнера, отвечающего за разделение определенного набора действий, относящихся к другим Пулам, что обычно встречается в ситуациях типа «бизнес для бизнеса» (B2B). Внутри Пула МОЖЕТ находиться дополнительная информация по выполняемому Процессу. В случае, если такой информации в Пуле не содержится, то он МОЖЕТ представлять собой «черный ящик».

Одинарной окружностью в bpmn отображаются

Дорожка используется для отображения распределения ролей и может быть как вертикальной, так и горизонтальной (также может использоваться для разделения внутреннего пространства Пула). Служит для упорядочивания и категоризации Действий.

Видео:Главный секрет BPMN: токены. Подробное объяснение работы токенов с каждым символом BPMNСкачать

Главный секрет BPMN: токены. Подробное объяснение работы токенов с каждым символом BPMN

Нотация BPMN. Графическая схема процесса и его логика

Одинарной окружностью в bpmn отображаются

BPMN (Business Process Model and Notation — нотация и модель бизнес процессов) разработана компанией Business Process Management Initiative и поддерживается Object Management Group после слияния организаций в 2005 г. Последняя версия 2.0 вышла в 2012 г. В 2013 году BPMN утверждена в качестве международного стандарта ISO/IEC 19510.

BPMN на сегодняшний день является одной из самых популярных нотаций, но она имеет ограничения применимости. Например для формирования архитектуры процессов лучше использовать IDEF0.

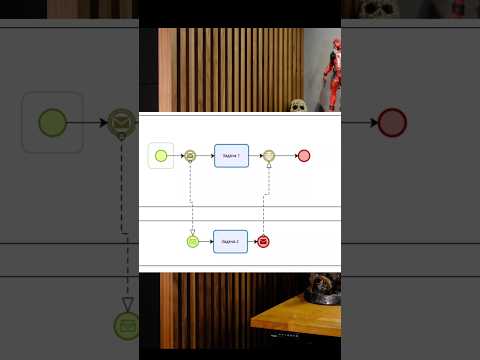

Видео:Ошибка а bpmn: гонка мессаджей #bpmn #camunda #аналитик #бизнеспроцессыСкачать

Ошибка а bpmn: гонка мессаджей #bpmn #camunda #аналитик #бизнеспроцессы

Бизнес -процессы

Существует множество определений бизнес-процессов. Например Википедия дает такое определение:

Бизнес-процесс — это совокупность взаимосвязанных мероприятий или работ, направленных на создание определённого продукта или услуги для потребителей. Управленческая концепция BPM рассматривает бизнес-процессы как важные ресурсы предприятия, и предполагает управление ими как одну из ключевых организационных систем.

Также под бизнес-процессом понимают совокупность работ, направленную на получение воспроизводимого, повторяемого результата. Этим процесс отличается от проекта, который направлен на достижение уникального результата.

Еще одним определением процесса (бизнес-процесса) будет:

Процесс — устойчивая, целенаправленная совокупность взаимосвязанных видов деятельности, которая по определенной технологии преобразует входы в выходы, представляющие ценность для потребителя.

Входы и выходы — это информационные и материальные потоки.
Прежде чем описывать процесс в виде графической схемы, очень важно определить его контекст

Одинарной окружностью в bpmn отображаются

процесс может :

• получать входы от других процессов;
• передавать выходы другим процессам

Процесс НЕ может :

• получать входы от отделов, сотрудников , физических лиц и прочих
сущностей, кроме процессов;
• передавать выходы другим отделам, сотрудникам , физическим лицам
и прочим сущностям, кроме процессов

Для успешного моделирования крайне важно представить организацию как систему взаимодействующих бизнес-процессов. Понятно, что в организации есть процессы, которые вообще не связаны между собой

Бизнес-процесс состоит из операций и действий. Дадим определение этим понятиям.

Операция – это единица работы, выполняемая непрерывно, на одном рабочем месте, над одним обрабатываемым объектом. До начала выполнения операции объект имеет определенное начальное состояние. В результате выполнения операции состояние предсказуемо изменяется. Таким образом, операция описывает работу, приводящую к требуемому изменению состояния обрабатываемого изделия.

Операция состоит из действий или набора действий, производимых над обрабатываемым объектом. Действие есть акт взаимодействия оператора с обрабатываемым изделием, в котором достигается определенная, заранее определенная, цель.

Выполнение операции приводит к качественным изменениям обрабатываемого изделия, а действия – к количественным. Например, операция «проверить платежеспособность клиента» приводит к принятию решения, важного с точки зрения дальнейшего исполнения процесса. Эта проверка включает ряд действий, но их индивидуальные результаты в дальнейшем по отдельности учитываться не будут, только итоговое решение, принятое в результате всей операции.

Каждый процесс имеет уникальное название. Хорошее имя процесса состоит из глагола, который указывает на работу, выполняемую в процессе и существительного, указывающего на обрабатываемое изделие.

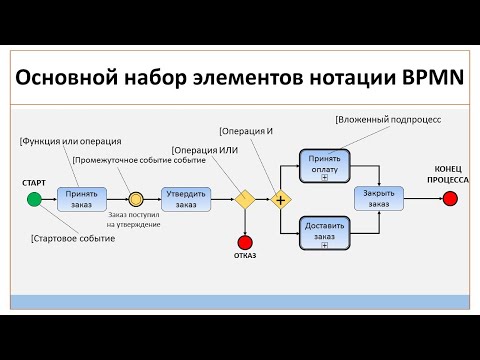

Любой процесс, описаннный в нотации BPMN, представляет собой последовательное или параллельное выполнение различных операций с указанием определенных бизнес-правил.

И давайте рассмотрим следующую схему:

Одинарной окружностью в bpmn отображаются

Зеленый круг – стартовое событие, которое указывает на начало того или иного процесса;

Красный круг – конечное событие, которое указывает на точку завершения процесса;

Ромб – графический элемент шлюза, используется для изображения ветвления;

Прямоугольник – Действия, точки выполнения работ в ходе процесса.

Детальней об всех этих элементах будет рассказано подробней чуть ниже.

Видео:Все события BPMN на примерахСкачать

Все события BPMN на примерах

Область применения нотации BPMN

Нотация BPMN предназначена для описания:

• Порядка исполнения работ образующих бизнес-процесс,
• Потоков данных между операциями процесса;
• Потоков сообщений между процессами;
• Ассоциации обрабатываемых объектов данных с операциями процесса.

Моделирование осуществляется с помощью визуальных диаграмм, что позволяет участникам быстрее понять логику исполнения.
Нотация BPMN не позволяет моделировать другие аспекты модели бизнес-процесса, например:

• Функциональную (структурную) декомпозицию работ;
• Организационную структуру предприятия;
• Модель данных;
• Бизнес правила,
• Бизнес стратегию компании

Поскольку интегрированная модель бизнес-процесса включает не только поведенческую перспективу, но также другие аспекты, описываемые перечисленными моделями, спецификация BPMN уделяет повышенное внимание вопросам интеграции моделей.

Видео:Классификация событий в BPMNСкачать

Классификация событий в BPMN

Основные элементы нотации

В нотации BPMN 2.0 можно выделить пять основных категорий
графических элементов, которые используются для создания
схем оркестровки (схемы потока работ) бизнес-процессов:

1.Элементы управления;
2. Соединительные элементы;
3. Артефакты;
4. Данные.
5. Зоны ответственности

Одинарной окружностью в bpmn отображаются

Зоны ответственности

Зоны ответственности – пулы и дорожки есть графические элементы, служащие для логической группировки операций процесса.

Пул это «контейнер», который очерчивает границы процесса. Название пула может указывать владельца процесса. В некоторых случаях пул не рисуется, но предполагается.

Одинарной окружностью в bpmn отображаются

Если пул показывает детали процесса: операции , логические операторы , события и потоки управления , его называют «белый» ящик. Напротив, пул, который не показывает деталей процесса, называют «черный» ящик.

Пул разделен на дорожки , которые служат для группировки операций диаграммы. Дорожки имеют имя. Дорожки принято называть в терминах исполнителей процесса. Ими могут быть:
• должности;
• роли.

Например, “Начальник отдела продаж” – это должность, а “Инициатор договора” – роль. Недопустимо называть дорожки по фамилии исполнителя.
Дорожки на схемах BPMN принято располагать горизонтально, хотя
вертикальное расположение также допустимо.

События

Все в нашей жизни начинается с событий, так и на схеме процесса нужны стартовые события. Первый и самый простой тип стартового события — неопределенное событие.

Одинарной окружностью в bpmn отображаются

Неопределенный тип событий используется, когда мы описываем абстрактный процесс или при декомпозиции конкретного процесса на нижний уровень.

В реальной же ситуации стартовые события могут возникать в следующих случаях:
• наступление определенного времени;
• получение важной информации;
• исполнение некоторого условия.

Событие используется для нескольких целей. Во-первых, что бы указать моменты времени, когда выполняется работа.

Например, начать выполнение очередной операции через 1 час, после завершения предыдущей. Во-вторых, что бы ограничить длительность операций. Например, прервать исполнение операции через 30 минут после начала. В-третьих, они описывают реакцию на изменение состояния внешних, по отношению к процессу объектов. Например, продолжить исполнение, после получения сигнала.

В BPMN разные события изображаются по разному.

Одинарной окружностью в bpmn отображаются

Операции и логические операторы

Операция обозначает единицу работы, в результате которой изменяется состояние объекта управления, например, «Согласовать заявку», «Вынести решение» и т.д.

Логический оператор изображают работу, которая не изменяет объект, но маршрутизирует его в соответствии с некоторым правилом. Например, если величина запрошенного кредита превышает 50000 гривен, то его согласует старший менеджер.

Соединительные элементы

C помощью событий, операций и логистических операторов можно составить схему процесса

Одинарной окружностью в bpmn отображаются

Операции процесса на схеме соединены стрелками. Эти стрелки имеют
тип «Sequence flow» — они показывают последовательность выполнения операций во времени. Можно сказать, что они управляют «потоком операций» — Work Flow.

Стрелки по научному называются соединительными элементами, которые могут быть разных видов.

Одинарной окружностью в bpmn отображаются

Одинарной окружностью в bpmn отображаются

Одинарной окружностью в bpmn отображаются

Данные

Элементы данных используются для изображения информационных потоков на диаграмме процесса. Они включают: объекты данных, хранилища данных, сообщения.

Одинарной окружностью в bpmn отображаютсяОбъекты данных позволяют описать внутреннюю структуру информационных объектов, которые подвергаются обработке в ходе исполнения операций.

Хранилища данных изображают внешние по отношению к процессу системы хранения, например, СУБД.

Сообщения изображают на схеме процесса информационные посылки, которыми обмениваются между собой процессы.

Артефакты

Артефакты – это графические элементы, для которых спецификация BPMN не определяет семантики исполнения, они используются для комментирования процесса, например, для аннотирования отдельных операций на схеме. Т.о. на схеме они изображаются, а при исполнении не учитываются. К этой категории элементов относятся группы (операций), ассоциации и аннотации. В целом, артефакты никак не влияют на выполнение процесса.

Одинарной окружностью в bpmn отображаютсяГрафическое изображение Группы

Группы – это способ логически объединить на схеме несколько операций процесса. Чаще всего группирование операций используется для того, чтобы скрыть излишние детали процесса. Группы могут пересекать несколько дорожек и даже пулов.

Графическое изображение элемента Группа изображается прямоугольником с закругленными углами, граница которого — штриховая линия с точками. Группа позволяет объединять различные действия, но не влияет на поток управления в диаграмме.

Группа предназначена для группировки графических элементов, принадлежащих одной и той же категории. Такая группировка не оказывает влияния на поток операций. На диаграмме бизнес-процесса название категории, к которой принадлежат сгруппированные элементы, отображается в качестве названия Группы. Такого рода группировка может использоваться в целях составления документации или при проведении анализа.

Одинарной окружностью в bpmn отображаютсяАннотации есть способ добавить на схему необходимые комментарии. Ассоциация логически связывает комментарий и некоторую операцию.

Графический элемент Текстовая аннотация представляет собой негерметичный прямоугольник, выполненный одинарной линией.

Одинарной окружностью в bpmn отображаются

Субклассы нотации BPMN

Полный набор графических элементов в нотации BPMN 2.0 содержит 116 графических элементов, для упрощения работы с ними их можно разделить на несколько групп (взято из книги Федорова И.Г. “Моделирование бизнес-процессов в нотации BPMN 2.0”)

Одинарной окружностью в bpmn отображаются

Основной набор включает 7 элементов, достаточен для разработки концептуальной (не исполняемой) модели процесса.

• Подмножество описательных элементов (+17) достаточно
для построения исполняемой модели;
• Подмножество аналитических элементов (+29)
• Наконец, полный набор (+50) позволяет создавать любые
типы диаграмм.

Видео:Как передать информацию в BPMNСкачать

Как передать информацию в BPMN

Логика процесса

Логика процесса описывается с помощью шлюзов (условий), которые могут быть нескольких типов (в BPMN выделяют 7 типов) .

Одинарной окружностью в bpmn отображаютсяЭксклюзивный шлюз

Эксклюзивный шлюз (XOR, “Исключающее ИЛИ”) используется для ветвления потока управления на несколько альтернативных потоков, когда выполнение процесса зависит от выполнения некоторого условия.

Исключающие Шлюзы включаются в состав бизнес-процесса для разделения Потока операций на несколько альтернативных маршрутов. Для процесса с исключающим типом Шлюза может быть выбран лишь один из предложенных маршрутов (поэтому определяется как Шлюз «ИЛИ»).

Одинарной окружностью в bpmn отображаются

Одинарной окружностью в bpmn отображаютсяПараллельный шлюз (AND, “И”) используется для обозначения слияния/ветвления потоков управления в рамках процесса.

Одинарной окружностью в bpmn отображаютсяПример использования параллельного шлюза при ветвлении/разделении потоков Одинарной окружностью в bpmn отображаютсяПример использования параллельного шлюза при слиянии потоков

Одинарной окружностью в bpmn отображаютсяНеэксклюзивный шлюз (OR, “ИЛИ”) используется для ветвления потока управления на несколько потоков, когда выполнение процесса зависит от выполнения условий. При этом каждое из указанных условий является независимым, и дальнейшее выполнение процесса может продолжиться сразу по нескольким потокам управления, если условия будут выполнены.

Одинарной окружностью в bpmn отображаютсяУсловия на диаграмме задаются при помощи условных потоков управления, исходящих из шлюза. Среди потоков управления, исходящих из неэксклюзивного шлюза, допускается использование потока управления по умолчанию: если ни одно из условий не выполняется, дальнейшее выполнение процесса продолжится по потоку управления по умолчанию.

Одинарной окружностью в bpmn отображаютсяКомплексный шлюз используется для ветвления потока управления на несколько потоков, когда выполнение процесса зависит от выполнения условий. По своему действию комплексный шлюз аналогичен неэксклюзивному шлюзу.

Одинарной окружностью в bpmn отображаютсяЭксклюзивный шлюз по событиям (XOR, “Исключающее ИЛИ”) используется для ветвления потока управления на несколько альтернативных потоков, когда дальнейшее выполнение процесса зависит от возникновения некоторого события-обработчика, следующего после шлюза.

Видео:Рисуем схему с нуля. BPMN. Практика в diagrams.net для начинающихСкачать

Рисуем схему с нуля. BPMN. Практика в diagrams.net для начинающих

Пример построения процесса с помощью BPMN

Ниже представлена схема процесса “Подача заявления на отпуск сотрудником”. Это наверное вариант самой встречаемой схемы, которой будет достаточно для построения 90% схем и она досточно понятна даже стороннему наблюдателю.

(Для того чтобы увидеть полное изображение нажмите на картинке правой кнопкой мыши и выберите вариант “Открыть картинку в новой вкладке”)

📺 Видео

BPMN - язык моделирования и описания процессовСкачать

BPMN - язык моделирования и описания процессов

Пример бизнес-процесса "Оплата самолёта и отеля с карточки" в BPMNСкачать

Пример бизнес-процесса "Оплата самолёта и отеля с карточки" в BPMN

Разбор схем в нотации BPMN на примерахСкачать

Разбор схем в нотации BPMN на примерах

Пример процесса BPMN «Закупка и доставка товара»Скачать

Пример процесса BPMN «Закупка и доставка товара»

Моделирование бизнес-процессов | Naked BPMСкачать

Моделирование бизнес-процессов | Naked BPM

Анализ графической схемы бизнес-процесса в нотации BPMNСкачать

Анализ графической схемы бизнес-процесса в нотации BPMN
Поделиться или сохранить к себе:
Поток операций (управления) (Sequence Flow)Поток операций служит для отображения того порядка, в котором организованы действия Процесса или условия Хореографии.
Поток сообщений (Message Flow)Поток сообщений служит для отображения обмена сообщениями между двумя участниками, готовыми эти сообщения отсылать и принимать. На диаграмме взаимодействия BPMN два отдельно взятых Пула представляют собой двух участников Процесса (бизнес-сущности или бизнес-роли).
Ассоциация (Association)Ассоциация служит для установления связи между информацией или Артефактами (объектами, не относящимися к Элементам потока) и элементами потока. Текстовые объекты, а также графические объекты, не относящиеся к элементам потока, могут соотноситься с элементами потока. При необходимости Ассоциация может указывать направление потока (например, потока данных).
