Аварийный режим при соединении звездой с нейтральным проводом в случае обрыва нейтрали и одной из фаз. Схема аварийного случая. Векторные диаграммы токов и напряжений для такого случая. Последствия аварийного случая.
Аварийными являются режимы, возникают при коротких замыканиях в нагрузке
или в линиях и обрыве проводов. Остановимся на некоторых типичных аварийных
Обрыв нейтрального провода при несимметричной нагрузке
В симметричном режиме IN= 0, поэтому обрыв нейтрального провода не приводит
к изменению токов и напряжений в цепи и такой режим не является аварийным. Однако,
при несимметричной нагрузке IN¹ 0, поэтому обрыв нейтрали приводит к изменению всех
фазных токов и напряжений. На векторной диаграмме напряжений точка «0» нагрузки,
совпадающая до этого с точкой «N» генератора, смещается таким образом, чтобы сумма
фазных токов оказалась равной нулю (рис.8.4.1). Напряжения на отдельных фазах могут
существенно превысить номинальное напряжение.
Обрыв фазы при симметричной нагрузке в схеме без нулевого провода
При обрыве, например, фазы А сопротивления RA и RB оказываются
соединёнными последовательно и к ним приложено линейное напряжение UBC.
Напряжение на каждом из сопротивлений составляет 3 / 2 от фазного напряжения в
нормальном режиме. Нулевая точка нагрузки на векторной диаграмме напряжений
смещается на линию ВС, и при RB = RC она находится точно в середине отрезка ВС
Аварийный режим при соединении звездой с нейтральным проводом в случае обрыва одной из фаз при целой нейтрали. Схема аварийного случая. Векторные диаграммы токов и напряжений. Последствия аварийного случая.
Обрыв фазы при симметричной нагрузке в схеме с нулевым проводом
При обрыве провода, например, в фазе А ток этой фазы становится равным нулю,
напряжения и токи в фазах В и С не изменяются, а в нулевом проводе появляется ток
IN = IB + IC.Он равен току, который до обрыва протекал в фазе А (рис. 8.4.2).
Аварийный режим при соединении звездой с нейтральным проводом в случае короткого замыкания одной из фаз при целой нейтрали. Схема аварийного случая. Векторные диаграммы токов и напряжений. Последствия аварийного случая
При коротком замыкании фазы нагрузки в схеме с нулевым проводом ток в этой
фазе становится очень большим (теоретически бесконечно большим) и это приводит к
аварийному отключению нагрузки защитой. В схеме без нулевого провода при
замыкании, например, фазы А, нулевая точка нагрузки смещается в точку «А» генератора.
Тогда к сопротивлениям фаз В и С прикладываются линейные напряжения. Токи в этих
фазах возрастают в 3 раз, а ток в фазе А – в 3 раза (рис. 8.4.4).
Короткие замыкания между линейными проводами и в той и в другой схеме
приводят к аварийному отключению нагрузки.
Аварийный режим при соединении треугольником в случае короткого замыкания одной из фаз. Схема аварийного случая. Векторные диаграммы токов и напряжений. Последствия аварийного случая.
Аварийные режимы трёхфазной
цепи при соединении нагрузки в треугольник
При коротких замыканиях в фазах нагрузки или между линейными проводами токи
резко возрастают и происходит аварийное отключение установки защитой.
Обрывы фаз или линейных проводов при соединении нагрузки в треугольник не
приводят к перегрузкам по токам или напряжениям, как это иногда случается при
соединении нагрузки в звезду.
При обрыве одной фазы нагрузки (рис. 8.5.1) ток этой фазы становится равным
нулю, а в оставшихся двух фазах ток не меняется. Два линейных тока уменьшаются в 3
раз, т. е. становятся равными фазному току, а третий остаётся неизменным.
Аварийный режим при соединении треугольником в случае обрыва одного из проводов линии. Схема аварийного случая. Векторные диаграммы токов и напряжений. Последствия аварийного случая.
При обрыве линейного провода (например, В) фазные сопротивления RAB и RBC
оказываются соединёнными последовательно и включёнными параллельно с
сопротивлением RCA на напряжение UCA (рис. 8.5.2). Цепь фактически становится
70 Расчёт мощности в трёхфазных цепях, как для звезды, так и для треугольника. Расчёт для симметричных и несимметричных схем. Схемы с двумя и тремя ваттметрами. Их вид и использование.
Измерение активной мощности в трехфазных цепях производят с помощью трех, двух или одного ваттметров, используя различные схемы их включения. Схема включения ваттметров для измерения активной мощности определяется схемой сети (трех- или четырехпроводная), схемой соединения фаз приемника (звезда или треугольник), характером нагрузки (симметричная или несимметричная), доступностью нейтральной точки.
При несимметричной нагрузке в четырехпроводной цепи активную мощность измеряют тремя ваттметрами (рис. 3.18), каждый из которых измеряет мощность одной фазы – фазную мощность.
Активная мощность приемника определяют по сумме показаний трех ваттметров
Измерение мощности тремя ваттметрами возможно при любых условиях.
Видео:Схема при соединении нагрузки треугольником (сборка и измерения)Скачать
3.5. Несимметричные и аварийные режимы работы трехфазных цепей
Для соединения трехфазной цепи в звезду возможны следующие аварийные режимы работы:
1) обрыв фазы (рис. 3.10);
2) обрыв нулевого провода (рис. 3.11);
3) короткое замыкание фазы при обрыве нуля (рис. 3.12).
4) обрыв фазы и нуля, рис. 3.12.
Для соединения трехфазной цепи в треугольник возможны следующие аварийные режимы:
2) обрыв линейного провода.
Аварийные режимы в нагрузках соединенных звездой
1) При обрыве фазы А , работа нагрузкой не совершается, а остальные нагрузки () свои режимы работы не изменят (рис. 3.13): .
Если нагрузки связаны и является одним целым, то этот режим будет аварийным. Так, если эта нагрузка – асинхронный двигатель, то он будет в аварийном режиме и нулевой провод будет нагружен дополнительно (рис. 3.13):
2) Обрыв нулевого провода не всегда вызывает аварию в трехфазных цепях. Если нагрузка симметрична, то обрыв нулевого провода не изменит токов нагрузок, так как для симметричной нагрузки
.
Для несимметричных нагрузок , и поэтому такой режим может вызвать аварию.
Для того чтобы показать это, используем метод двух узлов:
Напряжение (рис. 3.14) не равно нулю, если нагрузки несимметричны. Фазные токи также будут неодинаковыми.
3) При коротком замыкании фазы А и обрыве нуля напряжение этой фазы равно нулю:, (рис. 3.15).
Нагрузка фазы В увеличится в раз:
.
Аналогично и в фазе С:
;
будет увеличен по отношению к исходному в раз.
4) Обрыв фазы и нулевого провода дает:
.
В оставшихся фазах токи будут одинаковыми, а напряжения на них будут зависеть от сопротивлений нагрузок (рис. 3.16).
Аварийные режимы в нагрузках соединенных треугольником
1) Обрыв фазы.
Ключ к1 замкнут, ключ к2 разомкнут (рис. 3.17). В этом режиме ток в фазе отсутствует, а остальные нагрузки работают как обычно (рис. 3.18). В таком аварийном режиме линейные токи фаз А и В соответствуют фазным токам, а линейный ток фазы С остается таким, каким был прежде.
2)
Обрыв линейного провода. Ключ к1 разомкнут и ключ к2 замкнут (рис. 3.19). Фаза нагрузки с своего режима не изменит, а фазы становятся последовательно соединенными и параллельно подключеннымик линейному напряжению фаз В, С (см. рис. 3.17), то есть цепь становитсяоднофазной. Топографическая и векторная диаграммы в этом случае могут иметьвид, как показано на рис.3.19.
Видео:Как из 220 получается 380 вольт? Очень просто! Смотрите #энерголикбез. Самое простое объяснение.Скачать
Режим обрыва линейного провода
Дата добавления: 2015-08-31 ; просмотров: 13518 ; Нарушение авторских прав
Рассмотрим, как изменится режим работы фаз приёмника, соединённого по схеме треугольник, если произойдёт обрыв одного из линейных проводов (допустим линейного провода B-b). Нагрузка до обрыва была симметричной.

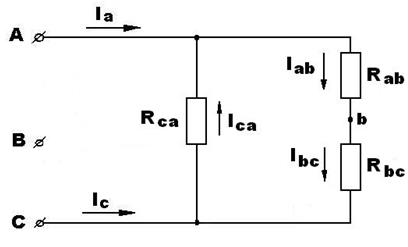

Электрическая схема при обрыве линейного провода B-b будет иметь следующий вид (рис. 49).
После обрыва линейного провода трёхфазная цепь по схеме треугольник преобразуется в однофазную цепь с двумя параллельными ветвями, включённую на линейное напряжение .
По фазам с сопротивлениями и будет протекать один и тот же ток равный:
. (4.9)
Ток в фазе СА не изменится и будет равен:
. (4.10)
Линейные токи и будут равны по величине, но противоположны по направлению:
. (11)
Рисунок 49. Электрическая схема после обрыва
линейного провода B-b

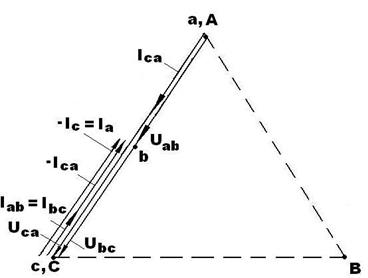

Согласно уравнениям (4.9) – (4.11) на рис. 50 изображена векторная диаграмма токов и напряжений при обрыве линейного провода B-b.
Рисунок 50. Векторная диаграмма токов и напряжений
при обрыве линейного провода B-b
Исходя из вышесказанного, можно сделать следующие выводы:
1. Напряжение на фазах, соединённых с оборванным линейным проводом, уменьшается. Если нагрузка первоначально была симметричной, эти напряжения будут равны половине линейного напряжения:
Uab=Ubc= .
2. Напряжение на третьей фазе остаётся неизменным и равным линейному напряжению:
.
3. Токи в фазах, соединённых с оборванным линейным проводом, уменьшаются.
4. Ток в третьей фазе остаётся неизменным.
