Деление окружности на любое число равных частей

Как разделить окружность на заданное количество одинаковых частей, терминология при построении окружности, деление окружности на 3, 4, 5, 6, 8, 10 частей.

Термины при построениях окружности

Окружностью называется замкнутая кривая линия, каждая точка которой расположена на одинаковом расстоянии от одной точки О, называемой центром.

Прямые линии, соединяющие любую точку окружности с её центром, называют радиусами R.

Прямая АВ, соединяющая две точки окружности и проходящая через её центр О, называется диаметром D.

Части окружностей называются дугами.

Прямая СD, соединяющая две точки на окружности, называется хордой.

Прямая МN,которая имеет только одну общую точку с окружностью называется касательной.

Часть круга, ограниченная хордой СD и дугой, называется сигментом.

Часть круга, ограниченная двумя радиусами и дугой, называется сектором.

Две взаимно перпендикулярные горизонтальная и вертикальная линии, пересекающиеся в центре окружности, называются осями окружности.

Угол, образованный двумя радиусами КОА, называется центральным углом.

Два взаимно перпендикулярных радиуса составляют угол в 90 0 и ограничивают 1/4 окружности.

Видео:Построение шестнадцатиугольника циркулемСкачать

Деление окружности на 4 и 8 одинаковых частей

Проводим окружность с горизонтальной и вертикальной осями, которые делят её на 4-ре равные части. Проведённые с помощью циркуля или угольника под 45 0 , две взаимно перпендикулярные линии делят окружность на 8-мь равных частей.

Видео:ПОСТРОИТЬ ПРАВИЛЬНЫЙ 14-УГОЛЬНИК [construction of regular tetradecagon]Скачать

Деление окружности на 3 и 6 равных частей (кратные 3 трём)

Для деления окружности на 3, 6 и кратное им количество частей, проводим окружность заданного радиуса и соответствующие оси. Деление можно начинать от точки пересечения горизонтальной или вертикальной оси с окружностью. Заданный радиус окружности последовательно откладывается 6-ть раз. Затем полученные точки на окружности последовательно соединяются прямыми линиями и образуют правильный вписанный шести-угольник. Соединение точек через одну даёт равносторонний треугольник, и деление окружности на три равные части.

Видео:Деление окружности на 12 равных частейСкачать

Деление окружности на 5 и 10 равных частей

Построение правильного пятиугольника выполняется следующим образом. Проводим две взаимно перпендикулярные оси окружности равные диаметру окружности. Делим правую половину горизонтального диаметра пополам с помощью дуги R1. Из полученной точки «а» в середине этого отрезка радиусом R2 проводим дугу окружности до пересечения с горизонтальным диаметром в точке «b». Радиусом R3 из точки «1» проводят дугу окружности до пересечения с заданной окружностью (т.5) и получают сторону правильного пятиугольника. Расстояние «b-О» даёт сторону правильного десятиугольника.

Деление окружности на N-ное количество одинаковых частей (построение правильного многоугольника с N сторон)

Выполняется следующим образом. Проводим горизонтальную и вертикальную взаимно перпендикулярные оси окружности. Из верхней точки «1» окружности проводим под произвольным углом к вертикальной оси прямую линию. На ней откладываем равные отрезки произвольной длины, число которых равно числу частей на которое мы делим данную окружность, например 9. Конец последнего отрезка соединяем с нижней точкой вертикального диаметра. Проводим линии, параллельные полученной, из концов отложенных отрезков до пересечения с вертикальным диаметром, разделив таким образом вертикальный диаметр данной окружности на заданное количество частей. Радиусом равным диаметру окружности, из нижней точки вертикальной оси проводим дугу MN до пересечения с продолжением горизонтальной оси окружности. Из точек M и N проводим лучи через чётные ( или нечётные) точки деления вертикального диаметра до пересечения с окружностью. Полученные отрезки окружности будут являться искомыми, т.к. точки 1, 2, …. 9 делят окружность на 9-ть ( N ) равных частей.

Видео:Деление окружности на 3; 6; 12 равных частейСкачать

Нахождение центра дуги окружности

Для нахождения центра дуги окружности нужно выполнить следующие построения: на данной дуге отмечаем четыре произвольные точки А, В, С, D и соединяем их попарно хордами АВ и СD. Каждую из хорд при помощи циркуля делим пополам, получив, таким образом, перпендикуляр, проходящий через середину соответствующей хорды. Взаимное пересечение этих перпендикуляров даёт центр данной дуги и соответствующей ей окружности.

Видео:деление окружности на произвольное число частейСкачать

Деление круга на равные части

Статья содержит два калькулятора, рассчитывающие параметры деления круга на равные по площади части радиусами и параллельными хордами

Ниже представлены два калькулятора, рассчитывающие параметры разделения круга на равные части. Сначала — традиционный калькулятор, который делит круг на равные части радиусами (примерно так, как режут пиццу или торт), под ним — нетрадиционный калькулятор, который делит круг на равные по площади части параллельными хордами. Оба калькулятора визуализируют результат рисунком. Методы расчета с формулами для обоих калькуляторов приведены ниже, под калькуляторами.

Деление круга на равные по площади части радиусами

Деление круга на равные по площади части параллельными хордами

Деление круга на равные части радиусами

Традиционный и очень простой метод деления круга — по факту, нарезка равных секторов. Метод и формулы очень просты:

Определяем угловой размер каждого сектора в радианах, путем деления 360 градусов на нужное число секторов.

Определяем размер дуги сектора, перемножая радиус на угол в радианах

Определяем размер хорды по теореме косинусов (хорда является основанием равнобедренного треугольника с боковыми сторонами R и противолежащим углом альфа.

Собственно и всё — мы получили все характеристики для N равных секторов

Деление круга на равные части параллельными хордами

Этот способ более любопытен, чем предыдущий. Для простоты будем рассматривать верхнюю половину круга, так как с нижней все будет симметрично.

Задача состоит в определении x-вой координаты точек, через которые нужно проводить хорды (на рисунке это точки x1 и x2). Выведем для начала формулу площади куска, отсекаемого хордой слева.

Верхнюю полуокружность можно представить графиком функции y=f(x), где x — это координата вдоль оси абсцисс, а y — это функция, численно равная y координате соответствующей точки верхней полуокружности.

По теореме Пифагора получаем следующую функцию

Чтобы получить площадь фигуры, отсекаемой хордой слева, надо проинтегрировать эту функцию от -R до x. Первообразная функции равна:

Осталось определиться с константой. Нам надо, чтобы в точке с координатами -R площадь была равна нулю. Подставив -R вместо x в формулу выше, получаем

Итак, полное выражение

Теперь рассмотрим нахождение координат крайней левой точки. Нам известна площадь, которую она должна отсечь (напоминаю, речь идет о полуокружности)

Таким образом мы можем приравнять

Что дает нам такое финальное уравнение

Данное уравнение является трансцендентным, а поэтому находить координату первой точки придется численным методом, например, методом бисекции или методом Ньютона. Калькулятор использует метод Ньютона.

Вторая и последующие точки находится аналогично, путем изменения размера отсекаемой площади. Для второй точки это будет , для третьей и так далее.

Зная координаты точек, несложно рассчитать все остальные параметры, в частности, длину хорды.

Видео:Красивое деление окружности на 20 частей циркулемСкачать

Деление окружности на равные части

Деление окружности на четыре равные части и построение правильного вписанного четырехугольника (рис.6).

Две взаимно перпендикулярные центровые линии делят окружность на четыре равные части. Соединив точки пересечения этих линий с окружностью прямыми, получают правильный вписанный четырехугольник.

Деление окружности на восемь равных частей и построение правильного вписанного восьмиугольника (рис.7).

Деление окружности на восемь равных частей производится с помощью циркуля следующим образом.

Из точек 1 и 3 (точки пересечения центровых линий с окружностью) произвольным радиусом R проводят дуги до взаимного пересечения, тем же радиусом из точки 5 делают засечку на дуге проведенной из точки 3.

Через точки пересечения засечек и центр окружности проводят прямые линии до пересечения с окружностью в точках 2, 4, 6, 8.

Если полученные восемь точек соединить последовательно прямыми линиями, то получится правильный вписанный восьмиугольник.

Деление окружности на три равные части и построение правильного вписанного треугольника(рис.8).

При делении окружности циркулем на три равные части из любой точки окружности, например точки А пересечения центровых линий с окружностью, проводят дугу радиусом R, равным радиусу окружности, получают точки 2 и 3. Третья точка деления (точка 1) будет находится на противоположном конце диаметра, проходящего через точку А. последовательно соединив точки 1, 2 и 3, получают правильный вписанный треугольник.

При построении правильного вписанного треугольника, если задана одна из его вершин, например точка 1, находят точку А. Для этого, через заданную точку проводят диаметр (рис.8). Точка А будет находится на противоположном конце этого диаметра. Затем проводят дугу радиусом R, равным радиусу данной окружности, получают точки 2 и 3.

Деление окружности на шесть равных частей и построение правильного вписанного шестиугольника (рис.9).

При делении окружности на шесть равных частей с помощью циркуля из двух концов одного диаметра радиусом, равным радиусу данной окружности, проводят дуги до пересечения с окружностью в точках 2, 6 и 3, 5. Последовательно соединив полученные точки, получают правильный вписанный шестиугольник.

Деление окружности на двенадцать равных частей и построение правильного вписанного двенадцатиугольника (рис.10).

При делении окружности циркулем из четырех концов двух взаимно перпендикулярных диаметров окружности проводят радиусом, равным радиусу данной окружности, дуги до пересечения с окружностью (рис.10). Соединив последовательно полученные точки пересечения получают правильный вписанный двенадцатиугольник.

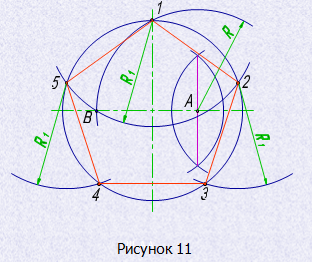

Деление окружности на пять равных частей и построение правильного вписанного пятиугольника (рис.11).

При делении окружности циркулем половину любого диаметра (радиуса) делят пополам, получают точку А. Из точки А, как из центра, проводят дугу радиусом, равным расстоянию от точки А до точки 1, до пересечения со второй половиной этого диаметра в точке В. Отрезок 1В равен хорде стягивающей дугу, длина которой равна 1/5 длины окружности. Делая засечки на окружности радиусом R1, равным отрезку 1В, делят окружность на пять равных частей. Начальную точку А выбирают в зависимости от расположения пятиугольника.

Из точки 1 строят точки 2 и 5, затем из точки 2 строят точку 3, а из точки 5 строят точку 4. Расстояние от точки 3 до точки 4 проверяют циркулем; если расстояние между точками 3 и 4 равно отрезку 1В, то построения были выполнены точно.

Нельзя выполнять засечки последовательно, в одну сторону, так как происходит накопление погрешностей измерения и последняя сторона пятиугольника получается перекошенной. Последовательно соединив найденные точки, получают правильный вписанный пятиугольник.

Деление окружности на десять равных частей и построение правильного вписанного десятиугольника(рис.12).

Деление окружности на десять равных частей выполняют аналогично делению окружности на пять равных частей (рис. 11), но сначала делят окружность на пять равных частей, начиная построения из точки 1, а затем из точки 6, находящейся на противоположном конце диаметра. Соединив последовательно все точки, получают правильный вписанный десятиугольник.

Деление окружности на семь равных частей и построение правильного вписанного семиугольника (рис.13).

Из любой точки окружности, например точки А, радиусом заданной окружности проводят дугу до пересечения с окружностью в точках B и D прямой.

Половина полученного отрезка (в данном случае отрезок ВС) будет равен хорде, которая стягивает дугу, составляющую 1/7 длины окружности. Радиусом, равным отрезку ВС, делают засечки на окружности в последовательности, показанной при построении правильного пятиугольника. Соединив последовательно все точки, получают правильный вписанный семиугольник.

Деление окружности на четырнадцать равных частей и построение правильного вписанного четырнадцатиугольника (рис.14).

Деление окружности на четырнадцать равных частей выполняют аналогично делению окружности на семь равных частей (рис.13), но сначала делят окружность на семь равных частей, начиная построения из точки 1, а затем из точки 8, находящейся на противоположном конце диаметра. Соединив последовательно все точки, получают правильный вписанный четырнадцатиугольник.
