Решение математических задач в системе компьютерной математики в пакете Matlab
03. Построение двумерных графиков в Matlab.
Для построения двумерных графиков можно воспользоваться функцие plot следующей структуры:
> plot (x1, y1, s1, x2, y2, s2, x3, y3, s3, …),
где x 1, x 2, x 3,… – аргументы функций, y 1, y 2, y 3, … – имена функций или массивов значений ординат функций, строковые константы s 1, s 2, s 3,… определяют тип линий графика (цвет и тип линии, а также символ, отображающий точки на графике). Значения параметра si , определяющего параметры линии выводимого графика:

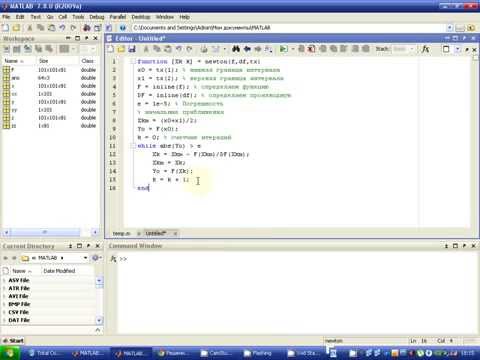

Видео:MATLAB 07 Интерактивное построение графиковСкачать
2. Графика matlab
График даёт самую полную общую информацию о функции, поэтому в системах компьютерной математики большое внимание уделяется средствам построения графиков функций.
В MATLAB имеется три функции построения двумерных графиков: plot() , fplot( ) и ezplot( ).
Функция plot() строит графики кривых с массивами значений абсцисс и ординат и имеет следующий формат:
Строка s используется для задания параметров графика: типа, толщины и цвета рисуемой линии, а также формы и размера меток на графике. Строка s может отсутствовать, тогда MATLAB устанавливает параметры, действующие по умолчанию: все кривые выводятся сплошными линиями, окрашенными циклически в шесть различных цветов.
Переменная s представляет собой строку символов, и эту строку можно подготовить в отдельной команде или записать непосредственно в команде построения графика, например
Таблица кодировки типов линий при выводе графика функции
Таблица кодировки цвета линии графика функции
Таблица кодировки меток на графике
^ v > > x=0:0.01:3; y=exp(x).*sin(9*x); plot(x, y,’r-‘)
Для построения графиков используется специальный графический редактор, который строит на экране графическое окно и в нём рисует график. Вызывается графический редактор автоматически при выполнении графических функций. По умолчанию производится разметка осей координат и иногда выводится заголовок сверху графика. Графический редактор имеет свои средства модификации графика и нанесения на график различных надписей и символов. Например, заголовок создаёт функция titke(‘text’), причём в качестве параметра text можно использовать и формулу.
Пример. Построить график функции с заголовком.
Текст можно вывести в заданное координатами место графика функцией .
>> text(0.5, 15, ‘grafik y=exp(x)sin(9x)’)
Координаты вывода текста можно указать на графике мышью, если использовать функцию . Тогда после вывода графика и выполнения команды
нужно указать мышью место на графике и щёлкнуть.
На одном чертеже можно построить графики нескольких функций, для этого нужно попарно перечислить векторы, задающие абсциссы и ординаты. Для идентификации графиков можно использовать команду legend(), позволяющую связать с каждой кривой некоторую текстовую информацию.
Пример. Построить на одном чертеже графики функций и
>> x=0:0.02:pi; y=exp(x);z=sin(9*x);plot(x, y,x, z), legend(‘exp(x)’, ‘sin(9x)’)
Имеется другой способ размещения на одном чертеже графиков нескольких функций: сформировать матрицу, столбцы которой должны содержать нужные ординаты. Ординаты обычно удобно задавать строками, тогда для построения графиков строки необходимо транспонировать.
Пример. Построить на одном чертеже графики функций .
а) Построить график функции на промежутке с шагом . График рисовать сплошной линией красного цвета.
6) Построить график функции на промежутке с шагом . График рисовать пунктирной линией чёрного цвета с маркерами в виде пятиконечной звезды размера 5.
в) Построить на одном чертеже графики функций .
г) Построить на одном чертеже графики функций . Использовать функцию для идентификации графиков.
д) Построить на одном чертеже графики функций . Использовать функцию .
Функция ezplot() применяется для рисования графиков неявно заданных функции двух переменных и параметрически заданных функций. Эта функция рисует также графики функций одной переменной, причём, в огтличие от функции plot(), шаг и нужные массивы значений абсцисс и ординат соэдаются автоматически. Функция ezplot() автоматически выводит над графиками наименование функций.
Пример. Построить на промежутке график функции . Нанести на график сетку.
Пример. Построить на промежутке график неявной функции, заданной уравнением .
Функция ezplot() особенно удобна для определения начального приближения решения системы двух уравнений графическом методом Нужно построить на одном чертеже графики двух неявных функций и . Эту задачу решают две последовательно выполненные команды
В первой команде используется функция hold, чтобы сохранить рисунок для последующего наложения на него второго рисунка.
Пример. Найти начальное приближение решения системы
Рисунок показывает, что система имеет четыре решения, приближённые значения которых есть , , , .
Задача 8 . Найти графическим методом начальные приближения решений системы ( N−номер варианта):
2.3. Построение нескольких рисунков в одном графическом окне
В одном графическом окне можно разместить несколько рисунков, используя функцию subplot(N,M,K). Эта функция создаёт массив графиков, состоящий из N рисунков по вертикали и M рисунков по горизонтали. В результате выполнения функции subplot(N,M,K) активным становится рисунок с номером K. Нумерация ведётся слева направо и сверху вниз. Крайний слева рисунок из верхнего ряда считается первым, а крайний справа из нижнего ряда имеет номер N*M.
Пример. В одном графическом окне построить графики четырёх функций: на промежутке , на промежутке , на промежутке и на промежутке .
Решение. Выполним следующие команды, не закрывая графического окна:
>> subplot(2,2,1), ezplot(‘x^2’,[-5,5]), xlabel(»),grid
>> subplot(2,2,2), ezplot(‘exp(x)’,[-2,2]), xlabel(»),grid
>> subplot(2,2,3), ezplot(‘log(x)’,[0,5]), xlabel(»),grid
>> subplot(2,2,4), ezplot(‘sqrt(x)’,[0,10]), xlabel(»),grid
В командах вывода графиков использована функция xlabel(‘’) с аргументом в виде пустой строки, которая отменяет вывод обозначения горизонтальной оси. Если этого не сделать, то символ обозначения оси наложится на наименование функций нижних графиков.
Функция fplot(‘f(x)’, [xmin, xmax]), аналогично функции plot(), строит график функции f(x), однако при использовании функции fplot() не требуется задавать массив значений аргумента и вычислять массив
значений функции, всё это делается автоматически. График строится на промежутке изменения аргумента x от xmin до xmax.
Пример. Построить график функции на промежутке .
Решение. Используем функцию fplot():
2.5. Трёхмерная графика
Чтобы построить поверхность , нужно иметь массив значений функции , вычисленный на некоторой сетке. Для формирования двумерной прямоугольной сетки используется функция meshgrid(x,y), где x,y−одномерные массивы точек, задающие абсциссы и ординаты двумерной функции.
Пример. Построить поверхность .
>> x=0:0.2:8; y=0:0.2:4; [X, Y]=meshgrid(x, y); Z=2*cos(X+Y)+Y.*cos(X-Y); mesh(X, Y,Z)
Функция mesh() строит расцвеченную сетчатую поверхность, используя различную окраску вершин и рёбер.
Кроме функции mesh(), для изображения поверхности имеются и другие функции:
meshc()−строится сетчатая поверхность с линиями уровня;
meshz()−строится сетчатая поверхность и отсчётная плоскость;
surf()−строится расцвеченная поверхность;
surfc()−строится расцвеченная поверхность с линиями уровня;
surfl()−строится расцвеченная поверхность с подсветкой;
waterfall−строится поверхность без прорисовки ребер.
Пример. Построим поверхность этими функциями.
После построения рисунков для каждого рисунка можно выполнить масштабирование функцией axis([-Inf Inf —Inf Inf —Inf Inf]). Например, второй рисунок промасштабирует команда
При масштабировании определяются действительные интервалы изменения величин по всем координатам и рисунки становятся выразительнее.
1) Построить поверхность функцией на сетке x=0:0.2:8;y=0:0.2:4. Использовать режим вращения изображения для изменения ракурса. Режим вращения задаётся нажатием соответствующего значка на панели инструментов графического окна.
2) Эту же поверхность построить на более мелкой сетке x=0:0.05:8; y=0:0.05:4.
3) Эту же поверхность построить на сетке x=0:0.02:8;y=0:0.01:6
4) Построить поверхность функцией на сетке x=0:0.2:8; y=0:0.1:6
5) Выбрать сетку и построить поверхность функцией
6) Построить в одном графическом окне три поверхности : одну на сетке x=0:0.1:8;y=0:0.1:4, вторую на сетке x=0:0.05:8;y=0:0.05 и третью на сетке x=0:0.01:8;y=0:0.01:4.
7) Выбрать сетку и построить в одном графическом окне четыре поверхности при следующих значениях параметров и :
8) Построить в одном окне поверхность функциями и на сетке x=-pi:0.1:pi; y=-pi:0.1:pi. Выполнить масштабирование рисунков.
9) Построить поверхность функцией на сетке x=-pi:0.1:pi; y=-pi:0.1:pi. Установить единый масштаб по осям абсцисс и ординат, выбрать и установить ракурс, удалить сетку.
Видео:Математика это не ИсламСкачать
Как нарисовать треугольник в матлабе
Обычная графика MATLAB
Построение графиков точками и отрезками прямых
Графики в логарифмическоми полулогарифмическом масштабе
Гистограммы и диаграммы
Графики специальных типов
Создание массивов данных для трехмерной графики
Построение графиков трехмерных поверхностей, сечений и контуров
Средства управления подсветкой и обзором фигур
Средства оформления графиков
Одновременный вывод нескольких графиков
Управление цветовой палитрой
Окраска трехмерных поверхностей
Двумерные и трехмерные графические объекты
Одно из достоинств системы MATLAB — обилие средств графики, начиная от команд построения простых графиков функций одной переменной в декартовой системе координат и кончая комбинированными и презентационными графиками с элементами анимации, а также средствами проектирования графического пользовательского интерфейса (GUI). Особое внимание в системе уделено трехмерной графике с функциональной окраской отображаемых фигур и имитацией различных световых эффектов.
Описанию графических функций и команд посвящена обширная электронная книга в формате PDF. Объем материала по графике настолько велик, что помимо вводного описания графики в уроке 3 в этой книге даются еще два урока по средствам обычной и специальной графики. Они намеренно предшествуют систематизированному описанию большинства функций системы MATLAB, поскольку графическая визуализация вычислений довольно широко используется в последующих материалах книги. При этом графические средства системы доступны как в командном режиме вычислений, так и в программах. Этот урок рекомендуется изучать выборочно или выделить на него не менее 4 часов.
Построение графиков отрезками прямых
Функции одной переменной у(х) находят широкое применение в практике математических и других расчетов, а также в технике компьютерного математического моделирования. Для отображения таких функций используются графики в декартовой (прямоугольной) системе координат. При этом обычно строятся две оси — горизонтальная X и вертикальная Y, и задаются координаты х и у, определяющие узловые точки функции у(х). Эти точки соединяются друг с другом отрезками прямых, т. е. при построении графика осуществляется линейная интерполяция для промежуточных точек. Поскольку MATLAB — матричная система, совокупность точек у(х) задается векторами X и Y одинакового размера.
Команда plot служит для построения графиков функций в декартовой системе координат. Эта команда имеет ряд параметров, рассматриваемых ниже.
plot (X, Y) — строит график функции у(х), координаты точек (х, у) которой берутся из векторов одинакового размера Y и X. Если X или Y — матрица, то строится семейство графиков по данным, содержащимся в колонках матрицы.
Приведенный ниже пример иллюстрирует построение графиков двух функций — sin(x) и cos(x), значения функции которых содержатся в матрице Y, а значения аргумента х хранятся в векторе X:
На рис. 6.1 показан график функций из этого примера. В данном случае отчетливо видно, что график состоит из отрезков, и если вам нужно, чтобы отображаемая функция имела вид гладкой кривой, необходимо увеличить количество узловых точек. Расположение их может быть произвольным.
Рис. 6.1. Графики двух функций в декартовой системе координат
plot(Y) — строит график у(г), где значения у берутся из вектора Y, a i представляет собой индекс соответствующего элемента. Если Y содержит комплексные элементы, то выполняется команда plot (real (Y). imag(Y)). Во всех других случаях мнимая часть данных игнорируется.
Вот пример использования команды plot(Y):
Соответствующий график показан на рис. 6.2.
Рис. 6.2. График функции, представляющей вектор Y с комплексными элементами
plot(X.Y.S) — аналогична команде plot(X.Y), но тип линии графика можно задавать с помощью строковой константы S.
Значениями константы S могут быть следующие символы.
