Графика в Паскаль

С помощью графики в Паскаль можно рисовать фигуры и изображения, визуализировать математические вычисления и использовать элементы графики в компьютерных играх. Мы познакомимся как задавать графический режим в паскаль, рисовать точки, окружности, линии, выводить текст в графическом режиме паскаль.
Для того, чтобы рисовать графические фигуры в Паскаль нужно импортировать модуль GraphABC. В Паскаль это можно сделать с помощью команды uses GraphABC .
Чтобы начать работу с графикой в Pascal нужно задать окно для графики. В модуле GraphABC это можно сделать с помощью команды setWindowSize(x, y) , где x это ширина окна, а y высота.
С помощью модуля GraphABC на Паскале можно отобразить точку, линию, прямоугольник, прямоугольник с закруглёнными краями, окружность, дуга, сектор круга, можно вывести текст на экран.
Чтобы задать расположение объекта в графическом окне Паскаль, нужно указать его координаты в системе координат. Начало координат находится в левом верхнем углу окна для графики.Положительное направление оси X слева направо, оси Y сверху вниз. Чем больше X, тем правее точка, чем больше Y, тем точка ниже.
В Pascal в модуле GraphABC был создан новый тип данных для цвета. Цвет задаётся с помощью строки clЦвет . Чтобы установить цвет рисования графических фигур в паскаль, необходимо использовать команду

Видео:Рисуем в среде программирования PascalСкачать

Основные цвета в графических программах на паскале

clBlack – черный
clPurple – фиолетовый
clWhite – белый
clMaroon – темно-красный
clRed – красный
clNavy – темно-синий
clGreen – зеленый
clBrown – коричневый
clBlue – синий
clSkyBlue – голубой
clYellow – желтый
clCream – кремовый
clAqua – бирюзовый
clOlive – оливковый
clFuchsia – сиреневый
clTeal – сине-зеленый
clGray – темно-серый
clLime – ярко-зеленый
clMoneyGreen – цвет зеленых денег
clLtGray – светло-серый
clDkGray – темно-серый
clMedGray – серый
clSilver – серебряный

Видео:Рисование в Pascal ABC (размеры окна, основные фигуры, заливка, текст, толщина и цвет линий)Скачать

Рисование точки в Паскаль

putPixel(x, y, color) , где x и y это координаты точки, color это цвет точки.

Пример программы в паскаль рисование красной точки
uses GraphABC;
begin
setWindowSize(500, 500);
putPixel(30, 30, clRed);
end.

Видео:Как самому создать круг в PascalABCСкачать

Рисование линии в Паскаль

line(x1, y1, x2, y2) x1, y1 это координаты начала линии, x2, y2 координаты конца линии.

Пример программы в Паскаль рисование линии
uses GraphABC;
begin
setWindowSize(500, 500);
line(30, 30, 40, 40, clBlue);
end.

Видео:Математика это не ИсламСкачать

Рисование прямоугольника в Паскаль

rectangle(x1, y1, x2, y2) x1, y1 это координаты первой точки, x2, y2 координаты второй точки.

Пример программы на паскаль рисование прямоугольника
uses GraphABC;
begin
setWindowSize(500, 500);
rectangle(200, 200, 320, 350);
end.
Для задания в Паскаль прямоугольника с закруглёнными краями используется команда roundRect(x1, y1, x2, y2, w, h) , x1, y1 это координаты первой точки, x2, y2 координаты второй точки, w и h это ширина и высота закругления краёв.
uses GraphABC;
begin
setWindowSize(500, 500);
roundRect(350, 300, 450, 340, 40, 40);
end.

Видео:Как профессионально\красиво рисовать в PascalABCСкачать

Рисование окружности в Паскаль

drawcircle(x, y, r) где x и y это координаты центра окружности, r это радиус окружности.

пример программы на Паскаль рисование окружности
uses GraphABC;
begin
setWindowSize(500, 500);
drawcircle(47, 47, 10);
end.

Для того,чтобы нарисовать закрашенный круг используется набор команда
SetBrushColor(цвет заполнения круга);
SetPenColor(цвет границы);
cirlce(x, y, r) где x и y это координаты центра круга, r это радиус круга

Пример программы на паскаль для рисования закрашенного круга

uses GraphABC;
begin
setWindowSize(500, 500);
SetBrushColor(clGreen);
SetPenColor(clRed);
circle (100,100,50);
end.

Для рисования эллипса в Паскаль используется команда ellipse(x1, y1, x2, y2), где x и y координаты прямоугольника, ограничивающего эллипс.
uses GraphABC;
begin
setWindowSize(500, 500);
ellipse(100, 100, 150, 200);
end.
Задание дуги и сектора окружности в паскаль схожи. При их задании задаются координаты центра круга, по которому они будут отображаться, радиус этого круга и градусная мера дуги. При задании дуги на экран выводится только сама дуга. В отличии от дуги, при задании сектора отображается не только дуга, но и два отрезка, исходящие из центра окружности, они опираются на дугу.
Дуга рисуется в Паскаль с помощью команды arc(x, y, r, a1, a2) , Сектор в Паскаль рисуется с помощью команды pie(x, y, r, a1, a2) , где x и y это координаты центра окружности, r это радиус окружности, a1 это начальная градусная мера дуги, a2 это конечная градусная мера дуги. Дуги и секторы задаются против часовой стрелки.

Пример программы в паскаль рисование дуги и сектора
uses GraphABC;
begin
setWindowSize(500, 500);
arc(10, 200, 50, 0, 60);
pie(10, 300, 50, 0, 60);
end.

Видео:Как нарисовать окружность вращениеСкачать

Для вывода текста на экран в графическом режиме Паскаль

используется команда textOut(x, y, s) , где x и y это координаты левой верхней части текста, s это выводящийся текст.

Пример программы на паскаль вывод текста в графическом режиме
uses GraphABC;
begin
setWindowSize(500, 500);
textOut(100, 200, ‘текст’);
end.
Для заливки отображённых объектов в Паскаль используется команда floodFill(x, y, color) , где x и y это координаты точки, находящейся в полости объекта.

Пример программы на паскаль рисование закрашенного прямоугольника

uses GraphABC;
begin
setWindowSize(500, 500);
rectangle(200, 200, 320, 350);
floodFill(250,250, clRed);
end.
В модуле GraphABC в Pascal можно изменять само перо. Для изменения цвета используется setPenColor(color) . Для изменения толщины используется setPenWidth(px) , ширина кисти измеряется в пикселях. Для изменения стиля пера используется команда setPenStyle(x) , в качестве аргумента туда вводится стиль пера, их существует три типа (clSolid, clClear, clDash).
При выведении текста можно изменять его цвет и стиль., для этого есть команда setFontColor(color) и setFontStyle(fsStyle) . Существуют стили fsNormal (обычный), fsBold (полужирный), fsItalic (курсив) и fsUnderline (подчёркивание), можно создавать и их комбинации, например, fsBoldItalicUnderline.

Полезно почитать по теме графика в паскаль

Видео:Движение круга в PascalABCСкачать

Как нарисовать окружность в pascal abc

Pascal ABC

		ГЛАВНАЯ
		УСТАНОВКА
		ОКНО ПРОГРАММЫ
		ЛИНЕЙНЫЕ АЛГОРИТМЫ
		ЧЕРТЁЖНИК
		GraphABC
		РОБОТ
		АЛГОРИТМЫ С ВЕТВЛЕНИЯМИ
		АЛГОРИТМЫ С ПОВТОРЕНИЯМИ
		ПРОЦЕДУРЫ И ФУНКЦИИ
		ТЕСТЫ
		ТВОРЧЕСКИЕ РАБОТЫ
		ОЛИМПИАДНЫЕ ЗАДАНИЯ

clAqua – бирюзовый
clOlive – оливковый
clFuchsia – сиреневый
clTeal – сине-зеленый
clGray – темно-серый
clLime – ярко-зеленый
clMoneyGreen – цвет зеленых денег
clLtGray – светло-серый
clDkGray – темно-серый
clMedGray – серый
clSilver – серебряный

GraphABC ◊ Т очка, отрезок, окружность, прямоугольник Р и суем линии Рисуем окружности Подписываем рисунки Маленькие картины Составление алгоритмлв. Часть1 Часть 2 Часть 3 Часть 4 Часть 5 Более сложные программы procedure Circle(x,y,r: integer); — р исует окружность с центром в точке (x,y) и радиусом r. procedure Ellipse(x1,y1,x2,y2: integer); — р исует эллипс, заданный своим описанным прямоугольником с координатами противоположных вершин (x1,y1) и (x2,y2). procedure SetPenColor(color: integer); — у станавливает цвет пера, задаваемый параметром color. function PenColor: integer; — в озвращает текущий цвет пера. procedure SetPenWidth(w: integer); — у станавливает ширину пера, равную w пикселам. type ColorType=integer; — с тандартные цвета задаются символическими константами: clBlack – черный clPurple – фиолетовый clWhite – белый clMaroon – темно-красный clRed – красный clNavy – темно-синий clGreen – зеленый clBrown – коричневый clBlue – синий clSkyBlue – голубой clYellow – желтый clCream – кремовый

Пример 1. Нарисуем будильник.

Видео:Как начертить овал. Эллипс вписанный в ромбСкачать

Работа с графикой в PascalABC

После запуска PascalABC, по умолчанию, запускается текстовый режим. Для работы с графикой служит отдельное графическое окно.

Чтобы его открыть, необходимо подключить модуль GraphABC. В этом модуле содержится набор процедур и функций, предназначенных для работы с графическим экраном, а также некоторые встроенные константы и переменные, которые могут быть использованы в программах с графикой.

С их помощью можно создавать разнообразные графические изображения и сопровождать их текстовыми надписями.

Подключение осуществляется в разделе описаний.
Формат подключения модуля GraphABC:Uses GraphABC;

Графический экран PascalABC (по умолчанию) содержит 640 точек по горизонтали и 400 точек по вертикали. Начало отсчета – левый верхний угол экрана. Ось x направлена вправо, а ось y –вниз. Координаты исчисляются в пикселях.

Все команды библиотеки GraphABC являются подпрограммами и описаны в виде процедур и функций. Для того, что бы команда выполнилась необходимо указать команду и задать значения параметров.

Видео:Как нарисовать домик в PascalABC.NET ?Скачать

Управление графическим окном

После запуска PascalABC, по умолчанию, запускается текстовый режим. Для работы с графикой служит отдельное графическое окно.

Чтобы его открыть, необходимо подключить модуль GraphABC. В этом модуле содержится набор процедур и функций, предназначенных для работы с графическим экраном, а также некоторые встроенные константы и переменные, которые могут быть использованы в программах с графикой.

С их помощью можно создавать разнообразные графические изображения и сопровождать их текстовыми надписями.

Подключение осуществляется в разделе описаний.
Формат подключения модуля GraphABC:Uses GraphABC;

Графический экран PascalABC (по умолчанию) содержит 640 точек по горизонтали и 400 точек по вертикали. Начало отсчета – левый верхний угол экрана. Ось x направлена вправо, а ось y –вниз. Координаты исчисляются в пикселях.

Все команды библиотеки GraphABC являются подпрограммами и описаны в виде процедур и функций. Для того, что бы команда выполнилась необходимо указать команду и задать значения параметров.

Видео:Как сделать игру Теннис на ПаскалеСкачать

Процедуры рисования графических примитивов

Видео:КАК НАРИСОВАТЬ КРУГ В ИЗОМЕТРИИ (ОВАЛ В ИЗОМЕТРИЧЕСКОЙ ПРОЕКЦИИ).Скачать

Процедуры, используемые для работы с цветом

Видео:Как нарисовать картину в PascalABCСкачать

Процедуры для работы с текстом

Видео:Изображение окружности в перспективе. Эллипс.Скачать

Цвета в PascalABC

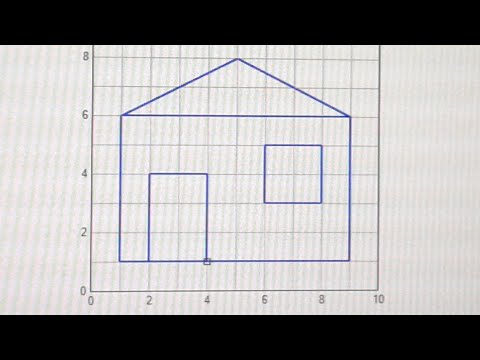

Пример графической программы, рисующей изображение дома:

Рисунок в PascalABC

Программа, рисующая фигурку:

Практическая работа за компьютером

Задание 1. Определите координаты и составьте программу, выводящую на экран рисунок дома и дерева.

Программа будет иметь вид:

Задание 2. Используя оператор цикла и введя переменную для пересчета координат по оси x, постройте “поселок”, состоящий из 5 домов. Внесите соответствующие дополнения и изменения в предыдущую программу.

Весь наш «поселок» выстроился вдоль горизонтальной оси экрана — оси X. Построение рисунка начинается с левого верхнего угла стены первого дома — точки с координатами (100, 50). Координата Y не изменяется. Чтобы начать рисовать второй домик, нужно координату X увеличить на 150 (50 точек — ширина первого дома и 100 точек — расстояние между домиками).

Выберем в качестве параметра цикла целочисленную переменную X.
Для всех элементов нашего рисунка абсолютное значение координаты X заменим на относительное. Например, для стены дома процедура для рисования запишется следующим образом:

Сформулируем условие выполнения цыклических действий для нашей задачи.Какие координаты имеет левый верхний угол пятого дома? Конечное значение выбранного нами параметра цикла x = 700. Тогда условие выполнения цикла записывается так: x Total 3
