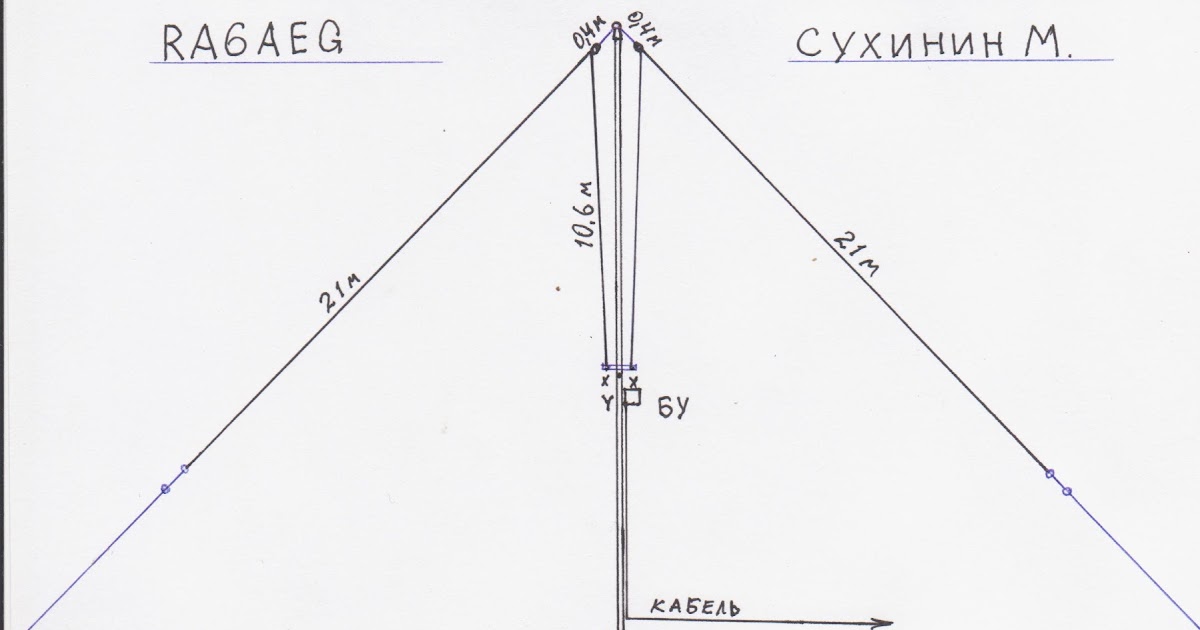

Антенна на 80м треугольник

Известная треугольная проволочная антенна «дельта » пользуется большой популярностью, но ее входное сопротивление не соответствует стандартному, поэтому возникают трудности согласования. Автор обсуждает эту проблему и предлагает свой вариант ее решения.

Многие коротковолновики используют антенну «дельта», рассчитанную на диапазон 80 метров, для работы на нескольких диапазонах. При этом полученные ими результаты резко отличаются друг от друга. Достаточно обратить внимание на то, что одна часть операторов использует непосредственное подключение кабеля к антенне, а другая — применяет трансформатор сопротивления 1:4. Хотя сопротивления при этом отличаются в 4 раза, обе категории сообщают о вполне хорошем согласовании. Такой парадокс говорит о том, что истина, т. е. входное сопротивление антенны, находится где-то посредине.

Вариант согласования с помощью фидерной линии путем подбора ее длины также нельзя назвать удачным. В этом случае достигают согласования только в точке подключения фидера к трансиверу, а на остальной его длине возникают значительные стоячие волны.

Для создания действительно многодиапазонного варианта антенны «дельта» необходимо выбрать такой периметр антенны, который лучше всего соответствует каждому диапазону. Существует достаточно хорошо проверенная формула для периметра замкнутых антенн:

где n — число длин волн, укладывающихся на периметре антенны; F — частота в МГц. Результаты расчетов периметра антенны для каждого диапазона сведены в таблицу.

При анализе полученных данных сразу становится очевидной основная ошибка многих радиолюбителей, ис пользующих в многодиапазонном варианте периметр 84 метра. При таком периметре основная резонансная частота находится в середине SSB участка диапазона 80 метров. Однако на всех других диапазонах, за исключением диапазона 18 МГц, такой периметр не совпадает с расчетным. Антенна для них коротка, что приводит к появлению реактивной составляющей входного сопротивления. Оптимальным периметром для многодиапазонного варианта антенны будет что-то около 86 метров . Он точно попадает во все диапазоны, кроме 10 и 18 МГц, где антенна будет иметь входное сопротивление с небольшой реактивностью.

Резонансная частота на диапазоне 80 метров при таком периметре находится в телеграфном участке, но и в SSB участке антенна неплохо согласуется. Согласно всем справочным данным, входное сопротивление треугольника с периметром, равным одной длине волны, близко к 120 Ом. Такое сопротивление соответствует высоте подвеса от 0,2 длины волны и выше. При небольших высотах оно уменьшается до 80. 90 Ом. Это касается основной частоты 3,5 МГц. На более высокочастотных диапазонах входное сопротивление увеличивается с ростом частоты от 140 Ом на 7 МГц до 200 Ом на 28 МГц. Таким образом, непосредственно подключая кабель с волновым сопротивлением 75 Ом к антенне, можно получить относительно хорошее согласование только на диапазоне 3,5 МГц. Кабель с сопротивлением 50 Ом, подключенный через трансформатор, повышающий сопротивление в отношении 1:4, обеспечит согласование выше 7 МГц.

Для получения нормального согласования на всех диапазонах требуется фидерная линия с волновым сопротивлением примерно 150 Ом. Такое сопротивление можно получить с помощью нестандартных трансформаторов 1:2 для кабеля 75 Ом и 1:3 для кабеля 50 Ом. Недостаток этих способов согласования — сложность размещения довольно тяжелого трансформатора на антенне и его защита. Оптимальным вариантом все же будет питание антенны линией с сопротивлением 150 Ом.

Автор использует симметричный фидер, изготовленный из двух отрезков кабеля с сопротивлением 75 Ом. Для изготовления линии два одинаковых отрезка кабеля складывают параллельно и скрепляют через каждые 0,5 метра скотчем. Оплетки кабелей в начале и в конце линии замкнуты между собой и никуда не подключены, а центральные проводники образуют симметричную линию с волновым сопротивлением 150 Ом (рис. 1). Кстати, если использовать 50-омный кабель, получим симметричную линию с сопротивлением 100 Ом, а если один кабель имеет сопротивление 75 Ом, а другой — 50 Ом, то имеем линию с сопротивлением 125 Ом. Такая линия некритична к размещению в пространстве и ее можно прокладывать так же, как обычный коаксиальный кабель.

Рис. 1

Между трансивером и линией нужно включить любое согласующее устройство с симметричным выходом или согласующий трансформатор с входным сопротивлением 50. 75 Ом и выходным 150 Ом. Автор использует согласующий трансформатор, изготовленный на базе конструкции UA6CL (см. www.cqham.ru/tr.htm). Магнитопроводом служит кольцо 100х50х15 из феррита 2000НМ или 3000НМ. Можно использовать два магнитопровода от трансформаторов ТВС старых телевизоров.

Рис.2

Обмотка изготавливается из двух отрезков кабеля 50 Ом длиной 250. 270 мм (рис. 2), сложенных вместе, вплотную друг к другу, и спаянных оплетками в точках 5, 6, А1—А5. Изготовленную обмотку надевают на магнитопровод и соединяют выводы согласно рис. 3.

Рис. 3

Трансформатор имеет несимметричный вход с сопротивлением 50 Ом и симметричный выход 50. 200 Ом. Сопротивление симметричного выхода зависит от точки подключения входного кабеля. В этой конструкции рассчитано несколько точек для получения выходного сопротивления 75, 100, 125, 150, 175 и 200 Ом, которые коммутируются переключателем. Трансформатор Т1 совместно с переключателем S1 (рис. 4) расположен около трансивера.

Рис. 4

Положение точек подключения отводов А можно рассчитать по следующим формулам:

где L — полная длина линии; L A — расстояние от точки 5 до отвода А.

Результаты расчетов для линии с полной длиной L=250 мм указаны на рис. 2. При подключении входного кабеля в точку 6 получим выходное сопротивление 50 Ом, а в точку 5 — 200 Ом. Таким образом, конструкция обеспечивает входное сопротивление трансформатора 50 Ом на любом диапазоне, что важно для трансивера с ШПУ на выходе. При наличии тюнера необходимость в переключателе отпадает, так как достаточно сделать один отвод, рассчитанный на сопротивление 150 Ом. Антенна проверена на всех диапазонах от 80 до 10 метров. КСВ не превышает 1,4 с небольшим увеличением до 1,7 на 10 и 18 МГц. Точка питания самой антенны находится в одном из углов треугольника. В этом случае обеспечен плавный переход линия—антенна, что улучшает согласование. Длина линии значения не имеет. Большое достоинство антенны — полная симметрия всей системы относительно земли, что резко уменьшает наводки на все бытовые приборы, которые всегда имеют несимметричное питание. Достаточно сказать, что за год эксплуатации антенны с трансивером мощностью 200 Вт в городских условиях не получено ни одного замечания о помехах телевизорам и телефонам.

В заключение несколько слов о размещении антенны. Бытует устойчивое мнение, что излучение горизонтально расположенной «дельты» направлено вверх. Поэтому антенну стараются расположить вертикально или наклонно. RX3AX рекомендует расположить антенну горизонтально и невысоко. В этом случае появляется так называемый «щелевой» эффект антенна—земля, что резко увеличивает излучение под малыми углами к горизонту. Проверив данный совет, я убедился в его полной справедливости. В настоящее время антенна расположена горизонтально на высоте 8. 10 метров. При этом многочисленные QSO с DX говорят о хорошем излучении под малыми углами к горизонту на всех диапазонах.

Примечание редакции : Моделирование указанного в статье «щелевого»эффекта с помощью программы MMANA показало, что действительно .подвешенная горизонтально «дельта» на высоте 10. 20м над сухой землей (е=5, o=1мСм/м) излучаете зенит и хороша для ближних связей при крутом падении волны на ионосферный слой. При высоте 1. 2 м ее ДН «разваливается» на два лепестка, направленных под углом примерно 43 град, к горизонту, что способствует проведению дальних связей. Одновременно понижается входное сопротивление антенны, и предложенный автором трансформатор окажется как нельзя кстати. «Щелевой» эффект нуждается в дальнейших исследованиях.

Видео:Дельта на 80мСкачать

Антенна прямоугольник на 80 метров: Какая форма рамки антенны предпочтительнее? | RUQRZ.COM

Видео:Антенна вертикальная дельта на 80м Ч2Скачать

Какая форма рамки антенны предпочтительнее? | RUQRZ.COM

Популярность рамочных антенн в среде любителей KB радиосвязи очень велика. Особой популярностью пользуются разнообразные треугольники. Оно и понятно — всего три точки опоры. Легко разместить в пространстве, да и эксплуатационные характеристики достаточно хороши. Помимо треугольной формы антенны существуют и другие формы, а как они соотносятся между собой показывает рисунок выше от W6SAI.

Этим летом мне совершенно случайно припомнился, приведенный ниже рисунок, и я решился на несложный эксперимент. Диполь 40-метрового диапазона (общая длина чуть более 20 метров — полволны), не меняя запитки и длин полотен преобразовал в наклонный прямоугольник, соотношением сторон 1:2 на 20-метровый диапазон. Это было несложно сделать на дачном участке. Верхняя часть находилась на высоте около 6 метров, нижняя в 2 метрах от земли. В нижней горизонтальной части половинки диполя были соединены простой скруткой. Включил трансивер и 20-ка ожила. Минимум КСВ пришелся на конец SSB участка, пришлось «вставить» небольшой шлейф и резонансная частота немного сместилась.

Часто, обращая внимание на рамочные антенны, мы не задумываемся о форме периметра своих «Квадратов», «Дельт» и т.п. Исследования, проведенные William I. Orr (W6SAI), о влиянии формы периметра рамочных антенн на коэффициент усиления заставляют задуматься. На рисунке приведены разные формы периметров антенн. Надеюсь, что они помогут вам сориентироваться при выборе той или иной конфигурации рамочной антенны.

Как оказалось, наибольшим коэффициентом усиления обладают антенны, имеющие форму круга и прямоугольника с соотношением сторон 1:2 (0,5). Изменение формы рамочной антенны также влияет и на ее входное сопротивление. Все это говорит о том, что рамочная антенна вытянутая в сторону излучения, имеет больший коэффициент усиления, чем другая рамочная антенна, имеющую другую форму. Данная зависимость сохраняется от 80 до 10 метрового диапазона, поэтому W6SAI советует учитывать это при изготовлении, установке и настройке рамочных антенн.

Что еще почитать по теме:

Видео:Дельта на 80м "RX9CFA"Скачать

Малогабаритная антенна диапазона 80 м | RUQRZ.COM

Без преувеличения можно сказать, что 80-метровый диапазон является одним из наиболее популярных. Однако многие земельные участки слишком малы для установки полноразмерной антенны на этот диапазон, с чем и столкнулся американский коротковолновик Joe Everhart, N2CX. Пытаясь выбрать оптимальный тип малогабаритной антенны, он проанализировал много вариантов. При этом не были забыты классические проволочные антенны, которые при длине более L/4 работают достаточно эффективно. К сожалению, такие антенны, запитанные с конца, нуждаются в хорошей системе заземления. Разумеется, качественное заземление не требуется в случае применения полуволновой антенны, но ее длина оказывается такой же, как у полноразмерного диполя, запитанного по центру.

Таким образом, Joe решил, что самой простой антенной с хорошими параметрами является горизонтальный диполь, возбуждаемый в центре. К сожалению, как уже указывалось, длина полуволнового диполя 80-метрового диапазона часто является препятствующим фактором при его установке. Тем не менее, длина может быть уменьшена примерно до L/4 без фатального ухудшения характеристик. А если приподнять центр диполя и приблизить к земле концы вибраторов, получим классическую конструкцию Inverted V, которая дополнительно сэкономит площадь при установке. Следовательно, можно рассматривать предложенную конструкцию как Inverted V 40-метрового диапазона, который используется на 80 м (см. рис. выше). Полотно антенны образовано двумя вибраторами по 10,36 м, симметрично снижающимися от точки запитки под углом 90° друг к другу. При монтаже нижние концы вибраторов должны располагаться на высоте не менее 2 м над землей, для чего высота подвеса центральной части должна быть не менее 9 м. Малая высота подвеса обуславливает эффективное излучение под большими углами, что идеально подходит для связей на расстояниях до 250 км. Самым главным преимуществом подобной конструкции является то обстоятельство, что ее проекция не превышает 15.5 м.

Как известно, достоинством полуволнового диполя, питаемого по центру, является хорошее согласование с 50 или 75-омным коаксиальным кабелем без применения специальных согласующих устройств. Описываемая антенна в диапазоне 80 м имеет длину L/4 и, следовательно, не является резонансной. Активная составляющая входного импеданса мала, а реактивная — велика. Это означает, что при сопряжении такой антенны с коаксиальным кабелем, КСВ окажется слишком высок, и уровень потерь будет значителен. Проблема решается просто — необходимо применить линию с малыми потерями и использовать антенный тюнер для ее согласования с 50-омной аппаратурой. В качестве антенного фидера был использован 300-омный телевизионный плоский ленточный кабель. Меньшие потери обеспечивает двухпроводная воздушная линия, но ее сложнее завести в помещение. Кроме того, может потребоваться подстройка длины фидера, чтобы попасть в диапазон перестройки антенного тюнера.

В оригинальной конструкции концевые и центральный изоляторы были изготовлены из обрезков стеклотекстолита толщиной 1,6 мм, а для полотна антенны использовался изолированный монтажный провод диаметром 0,8 мм. Провода малого диаметра успешно эксплуатировались на радиостанции N2CX в течение нескольких лет. Разумеется, значительно дольше прослужат более прочные монтажные провода диаметром 1,6…2,1 мм.

Проводники плоского телевизионного кабеля недостаточно прочны и обычно обрываются в точках подключения к антенному тюнеру, поэтому необходимую механическую прочность и простоту подключения линии к тюнеру обеспечивает переходник, изготовленный из фольгированного стеклотекстолита.

Схема тюнера очень проста, и представляет собой последовательную резонансную цепочку, обеспечивающую согласование с коаксиальным кабелем.

Настройка тюнера осуществляется с помощью конденсатора С1. Для QRP-варианта катушка индуктивности L1 содержит 50 витков, a L2 — 4 витка изолированного провода, намотанных на тороидальный сердечник из карбонильного железа Т68-2 (внешний диаметр — 17,5 мм, внутренний — 9,4 мм, высота — 4,8 мм, р=10). Можно использовать и катушку с воздушным сердечником, но при этом увеличатся габариты устройства.

Конструкция тюнера также очень проста. Для его изготовления применен фольгирован- ный стеклотекстолит. На припаянных к основанию боковых пластинах установлены пара клемм с одной стороны и коаксиальный разъем — с другой. Выводы L1 и С1, подключаемые к линии, не имеют соединения с общим проводом. Один конец вторичной обмотки L2 «заземлен» на плату основания и экран коаксиального разъема, а «горячий» конец этой обмотки припаян к центральному выводу коаксиального разъема Конденсатор переменной емкости может быть припаян (приклеен) к основанию или закреплен с помощью винтов, но обкладки конденсатора не должны соединяться с общим проводом.

Для настройки антенной системы с этим тюнером длина 300-омного фидера должна быть 13,7 м. При использовании другого тюнера, возможно, придется удлинить или укоротить фидер, чтобы попасть в диапазон перестройки тюнера. В связи с тем что настройка тюнера довольно «остра», желательно проверить работу устройства до подключения антенны. Эквивалентом антенны может служить зажатый между клеммами 10-ом резистор. Изменяя емкость кондесатора С1 и число витков L2, добиваются КСВ не хуже 1,5. Настройка тюнера при работе с антенной также будет «острой», поэтому вполне удовлетворительным будет значение КСВ около 2 в полосе частот около 40 кГц.

Несмотря на то что описываемая антенна была разработана для диапазона 80 м, она может использоваться и в качестве многодиапазонной. Однако простейший тюнер придется заменить на более сложный.

Joe Everhart, N2CX. — QST, 2001, 4

Что еще почитать по теме:

Видео:Очередная антенна на 80 метров.!Скачать

Прямоугольник UB5UG — Антенны КВ

При изготовлении KB антенны можно выиграть в усилении, если обычную рамку антенны двойной квадрат преобразовать в прямоугольную, как показано на рис. 1.
Puc.1

Активными, или излучающими, являются вертикальные стороны антенны. Для увеличения кпд их выгодно делать из дюралюминиевых трубок диаметром 10-20 мм. Горизонтальные стороны — реактивные — дополняют периметр прямоугольника до резонансной длины и изготавливаются из обычного антенного канатика. Верхняя сторона разорвана точно посередине орешковым изолятором для того, чтобы распределение тока в рамке не зависело от точки подключения фидера, меняя которую можно согласовать антенну с любым кабелем. Входное сопротивление рамки изменяется от 30-40 ом (фидер присоединяется в углу рамки) до нескольких тысяч ом в центре горизонтальной стороны. Фидер укладывается вдоль проводника антенны и отводится под прямым углом в любом направлении от середины вертикальной стороны, то есть в точке пучности тока. Для полного симметрирования желательно оплетку кабеля в этой точке соединить с проводом антенны.

По характеристикам излучения «Прямоугольник» приближается к двухэлементной синфазной антенне (коэффициент усиления порядка 2-3 дб), но имеет относительно узкую полосу рабочих частот — 2% на 20 м диапазоне. На рис. 2 для сравнения представлены диаграммы направленности в горизонтальной плоскости рамки двойного квадрата с вертикальной поляризацией 1 и описываемой антенны 2. Паразитные лепестки практически отсутствуют из-за малого расстояния между реактивными сторонами рамки.

Благодаря небольшой высоте «Прямоугольник» представляется весьма удобным для диапазонов 40, 80 м. Устанавливать его надо так, чтобы вблизи не было затеняющих предметов. Расстояние от нижнего провода до крыши может быть несколько десятков сантиметров. Для получения однонаправленной диаграммы можно использовать такую же рамку, настроенную как рефлектор или директор, отстоящую на 0,05-0,15 l от первой. В случае, когда высота антенны является критичной, «Прямоугольник» может с успехом использоваться на высокочастотных диапазонах в составе многоэлементных направленных антенн. Характеристики такой трехэлементной системы аналогичны характеристикам четырехэлементной антенны типа Уда-Яги.

Ю, Меданец (UB5UG), г. Киев.
РАДИО N 7 1963 г. с.20.

Поделитесь записью в своих социальных сетях!

При копировании материала обратная ссылка на наш сайт обязательна!

Видео:Простая антенна на диапазон 80-15 метров .Скачать

Антенна 80 м диапазона на балконе — R3RTambov

Этот проект был разработан SM0VPO в результате экспериментов с целью выхода в эфир на диапазоне 80 метров, используя балкон, с теми ограничениям, которые он налагает на КВ антенны. Рамочная антенна на 80 метров.

Harry SM0VPO: «На сегодняшний день я уже переделал уйму таких антенн и каждый раз, с неизменным одинаковым успехом. Рамочная антенна, конструкцию которой я предлагаю, может быть не самая эффективная, зато даёт возможность выхода в эфир на диапазоне 80 метров и идеально подходит для установки в лодках и для выездов на природу. КСВ у антенны составляет почти 1 : 1 в диапазоне частот 3,5-3,8 МГц. Антенна может быть построена и на диапазон 160 метров, но эффективность её работы может пострадать.

Конструкция

Выше показана конструкция антенны, представляющая собой рамку из пяти витков жилы от пятиамперного силового кабеля. Жила должна состоять из нескольких проводков. В антенну входит свыше 20 метров провода, поэтому я распотрошил 7 метров трёхфазного кабеля и провода спаял в единое целое. Конструкция антенны получилась довольно простой, судя по рисунку. Отметьте себе, что все длины проводов приблизительные.

Что касается двух распорок антенны, так я применил как бамбуковую, так и покрытую пластиком жестяную трубу, того типа, что продают в магазинах садового инвентаря. Обе работают довольно хорошо, несмотря на разницу материалов. Если Вы будете использовать металлические распорки, то вставьте в отверстия какие-нибудь изоляторы, прежде чем пропускать в них провода. Я использовал пластиковые «соломки», через которые пьют в «Макдональдсах». Это предотвратит «вгрызание» металла в изоляцию проводов и, также, улучшит общую изоляцию.

При указанных на рисунке размерах, каждый виток будет отделён от другого расстоянием в 4 см. Конструктивная ёмкость антенны между витками настроит антенну, примерно, на частоту 4,15 МГц, чуть выше диапазона 80 метров. Подстроечным УКВ конденсатором — Jackson 804 / 805 (с воздушным диэлектриком и хорошим зазором) с максимальной ёмкостью 25 пФ, антенна настраивается на диапазон частот 3,45 — 3,90 МГц. Зазор между пластинами конденсатора должен составлять несколько миллиметров. Добротность антенны весьма высока, поэтому, даже при небольшой выходной мощности передатчика, напряжение на конденсаторе может достигать значительной величины. (Чем больше величина ёмкости этого КПЕ, тем меньше нужно мотать провода, тем шире будет полоса пропускания, тем меньше эффективность антенны).

160 метров

Конденсатор постоянной ёмкости в 410 пФ, подключенный параллельно подстроечному, сдвинет частоту настройки антенны на 1,9 МГц. Это должен быть конденсатор высоковольтного (и высокочастотного — UA9LAQ) типа. Антенна позволит Вам выйти в эфир на 160-метровом диапазоне, но её эффективность будет весьма низка, хотя для местных связей этого вполне достаточно.

Подстройка

Если антенна после изготовления (без конденсатора) не настроена в районе частоты 4,15 МГц или (и), подстроечный конденсатор не позволяет настроить антенну в центре диапазона, следует провести коррекцию настройки антенны.

Если частота немного ниже нормы, то следует уменьшить межвитковую ёмкость антенны. Вставьте кусок пластика между витками с одной стороны, при этом витки будут чередоваться: один пройдёт с внутренней стороны рамки, другой с внешней и т. д. Такую операцию следует проделать и с других сторон антенны, если требуется больший подъём резонансной частоты антенны. Если требуется ещё больший подъём, то вставьте вторую трубку, по образу и подобию первой, и разведите их для получения большего подъёма частоты настройки антенны.

Если частота настройки антенны слишком высока, и нужно её опустить, то нужно добавить ёмкость конденсатора. Присоедините дополнительный высоковольтный конденсатор параллельно имеющемуся. Идеально подойдёт в качестве такого конденсатора кусок коаксиального кабеля. Отрезая кусочки кабеля, поднимают частоту настройки антенны до требуемой. Не торопитесь делать самопальные конденсаторы из скрученных проводов, их пробьёт даже при мощности передатчика в несколько ватт. А это будет означать, что Вы внесли в антенну дополнительные потери».

Играйтесь, — HARRY, Upplands Vasby, Sweden,
Harry Lythall (SM0VPO) http://sm0vpo.8m.com/

Видео:Поиск антишумовой приёмной антенны на диапазон 80 м.Скачать

приемная рамочная антенна на диапазон 160 метров – Поговорим о радио?

В течение нескольких лет я боролся с атмосферным шумом на диапазоне 160м. В моей городской квартире нет места для рамки K9AY или антенны Бевереджа. Однажды я увидел комментарий Джона N7TK, в котором он написал что использует рамку из коаксиального кабеля на 160м для приема. Я спросил его о данной антенне, он хорошо отзывался о ней и предложил попробовать собрать ее самому. Я читал о рамочных антеннах в книгах ARRL, а также ON4UN Low Band DXing. Там пишут, что данные антенны используются для подавления антропогенного шума. Я отправился в местный центр Comcast, чтобы попробовать попросить отрезки коаксиального кабеля. Мне повезло, т.к. они демонтировали 30-метровую башню, на которой был коаксиальный кабель. Они даже доставили его мне на дом за небольшое вознаграждение в размере 25$. Следующие изображения и текст повествуют то, как я собирал данную антенну. Я очень доволен своей работой, т.к. когда я пытаюсь настроиться на сигнал, мои уши не разрываются от высокого уровня шума.

Я посчитал, что рамка диаметром 1.8 метров будет хорошо работать и не будет занимать много места. Вычислим длину кабеля: 1.8 х Пи = 5.6 метров.

Следующим шагом нужно было оголить центральную жилу в нижней части рамки и произвести измерения с помощью моего анализатора антенн MFJ-259B SWR. Необходимо измерить SWR, XL, XC, R, C и L на частоте, на которой вы хотите сосредоточить ширину полосы SWR. Закрепите кабель от MFJ до рамки как можно короче.

Коробочка с КПЕ для рамки:

Теперь MFJ Analyzer подключен небольшим куском коаксиального кабеля, а КПЕ настроен на низкий КСВ с частотой, которая необходима, в моем случае это 1,825 МГц. Сначала я сделал измерение рамки, положив ее на бетон, но когда я установил рамку на ее постоянное место, настройка была изменена. Бетон оказывает большое влияние на настройку. Поэтому лучше всего установить антенну, а затем отрегулировать КПЕ.
Вот петля, установленная на поворотке от телевизора на высоте 1 метр над землей.

В ночью и по утрам я тестировал антенну в эфире. Атмосферный шум был на уровне, который присущ обычному радиошуму. Импеданс точки запитки измерен при 16 Ом. По предложению W8WWV, Грег, я установил трансформатор с соотношением 5:9. Атмосферный шум поднялся выше радиошума. Теперь импеданс точки подачи измеряется при 36 Ом. Я мог бы, вероятно, немного изменить коэффициент трансформации, чтобы довести его до 50 Ом, но я, возможно, сделаю это позже.

Вот фотографии с установленным трансформатором.

Результаты:
Когда шум на моей вертикальной антенне составляет S9, шум на этой рамке составляет S0 (пока нет гроз). Когда уровень полезных сигналов достигает S9 вместе с шумами, на рамке уровни тех же сигналов соответствуют S5-S6, но уровень шума всего от S0 до S1. Очень удобно слушать. Я легко принимал Россию, Украину, большую часть ЕС, всю NA и Карибы, если прохождение было достаточно хорошим. Хорошего прохождения со стороны Тихого океана пока нет, поэтому пока ничего не могу сказать. Я собрал ее 2 дня назад, а сегодня — 19 января 2010 года.

Примечание: 20 января 2010 года.
Я изменил его! Убрал один виток с низкоомной стороны трансформатора. Теперь коэффициент трансформации 4:9 вместо 5: 9, сопротивление увеличено с 36 до 51 Ом.
R = 51 Ом
XL = XC = 9 Ом
SWR = 1,2
F = 1,825 МГц

Собственно, схема антенны:

Это свободный перевод статьи.

Ссылка на
Loop.htm

Не забудьте подписаться на обновления по email, а также вступайте в нашу группу в ВК:

Видео:Строю антенну Дельта на 80м. Часть 1.Скачать

7-метровый вертикал с СУ | YL3BU.lv

В 2012 году, в поисках лёгкой и многодиапазонной антенны для работы на выездах, я наткнулся на сайт DK7ZB с описанием антенны, которую автор использовал в своих DX-экспедициях [1]. Антенна представляет из себя нерезонансный 7-метровый вертикал с тремя, также 7-метровыми, противовесами, запитанный симетричной линией через автоматический антенный тюнер SG-239.

Антенна меня заинтересовала, но был один момент вызывавший сомнения — для запитки несимметричной антенны использовалась симметричная линия, да ещё и расположенная несиметрично относительно самой антенны. Однако пришла идея проверить (расчитать на моделировщике MMANA) два вопроса:

1. Почему длинна вертикала, и его радиалов, выбрана автором (DK7ZB) именно 7 метров?
2. Что будет если подвесить мой SG-239 непосредственно в точке питания антенны? Сможет ли он обеспечить согласование и на какие диапазоны?

Исходя из наличия пластиковой мачты высотой 10 метров, была смоделирована возможная конструкция будущей антенны представленная справа на рисунке. Семи метровые элементы антенны — медные провода (диаметр не критичен). Антенный тюнер укреплён на мачте на высоте 3 метра над землёй. Вертикальный излучатель и радиалы подключены непосредственно ко входу тюнера. Коаксиальный кабель от тюнера до трансивера произвольной длины.

Расчёты показали, что вертикальный излучатель длиной 7 метров является приемлемым компромисом для дипазонов от 10 до 40 метров. В диапазоне 40 метров антенна является укороченной и проигрывает полноразмерному четвертьволновому вертикалу, однако совсем незначительно, а диаграмма направленности практически соответствует — максимальное излучение под зенитным углом примерно 25 0 . В диапазоне 10 МГц антенна почти полноразмерная (укорочена примерно на 41 см) — почти четвертьволновая.

Начиная с диапазона 14 МГц преимущество перед четвертьволновым вертикалом начинает ощущаться сильнее — максимумы диаграммы направленность в вертикальной плоскости начинают прижиматься к горизонту. В диапазонах 18 и 21 МГц максимум усиления под зенитным углом 15 0 …17 0 — это весьма неплохо для дальних связей.

В диапазонах 24 МГц и 28 МГц начинает ощущаться длинна антенны. Угол максимального излучения задирается сильно вверх, особенно на 28 МГц. Однако если сравнить усиление рассматриваемой антенны под малыми углами, то оно выше чем у четвертьволнового вертикала.

Таким образом антенна интересна не только для повседневных, но и для DX связей.

В диапазоне 80 метров антенна сильно укорочена. Её входное сопротивление около 5 Ом с огромной реактивной составляющей. Автоматическому антенному тюнеру согласовать такое практически непосильно, да и общая эффективность будет мала. Здесь я подошёл к вопросу а сможет ли имеющийся у меня в наличии антенный тюнер SG-239 согласовать такую антенну, при установке его непосредственно в точке питания.

MMANA позволяет мгновенно и просто расчитать параметры согласующего устройства антенны на нужной частоте — т. е. можно пробежаться по всем диапазонам и получить необходимые комбинации и величины L и C для СУ. А производитель автоматического антенного тюнера SG-239 позаботился и выложил подробные характеристики своего устройства, где можно увидеть какие максимальные и минимальные величины L и C он может обеспечить в своём СУ. Расчёты и сравнение показали, что тюнер SG-239 с успехом справится с согласованием данной антенны на диапазонах от 10 до 40 метров.

В итоге, в 2013 году антенна была построена и испытана. Расчёты полностью подтвердились. Антенна активно использовалась в поездках. Для ещё большего удобства было реализовано питание антенного тюнера по коаксиальному кабелю с использованием инжекторов постоянного тока на стороне тюнера и на стороне трансивера. Об устройстве инжектора можно прочитать здесь: «Питание по коаксиальному кабелю». Таким образом необходимость тащить к антенне дополнительный кабель 12 В питания тюнера (или устанавливать аккумулятор рядом с тюнером) отпала — всё происходит по одному коаксиальному кабелю. В некоторых случаях это очень удобно. Например, в ниже приведённых примерах использования данной антенны, был вариант установки её на башне маяка высотой 35 метров в дни ILLW активности. Достаточно было спустить вниз один RG213 коаксиальный кабель (длина его была 55 метров) чтобы подать 12 Вольт питания на тюнер и запитать антенну.

Примеры использования этой антенны приведены ниже. Всегда, после прочтения подобных описаний каких-то конструкций, хочется увидеть что-то реальное в примерах (Hi) — вот, это реальные выезды с реальным применением этой антенны, с фото и даже видео 🙂

DXpedition to Kihnu Island, Estonia, 01-03.06.2013:

Полевой день в Lielrauceņi (II) 15-16.06.2013:

YL1ZX/P IARU Reg 1 Fieldday 06. 2014:

ILLW 2017 — YL3BU and YL3AX from Oviši Lighthouse:

Немного об автоматическом антенном тюнере SG-239. Чтобы сэкономить я выбрал тюнер именно этого типа. Он продаётся без корпуса и поэтому существенно дешевле. Заказывал непосредственно у производителя из Америки. Если планируется постоянная установка на улице, то выйгрыш в цене на тюнер без корпуса весьма сомнительный, так ка подобрать устоичивый к перепадам температур и влажности хороший и герметичный корпус довольно трудная задача. Для временной установки я использую сравнительно дешёвую электрическую коробку — «Корпус для автоматического антенного тюнера SG-239». Что ещё мне понравилось в его конструкции — вся печатная плата тюнера полностью помещена в экран. Наружу выведены только клемы подключения и светодиодные индикаторы для контроля. Очевидно это немаловажно при установке тюнера непосредственно около антенны, для защиты его внутренней электроники от наводок. Опционально для SG-239 можно приобрести (или сделать самому — не сложно) пульт управления, подключаемый по проводам, но этой опцией я не пользовался.

1. The CE0Y-7-m-Triple-Leg by DK7ZB
2. SG-239 Smartuner (SGC SMARTUNER™ COMPARISON CHART)
3. MMANA-GAL (DL2KQ.de)

Видео:Бюджетная антенна на 80 метров.3.623Мгц.Скачать

Обмоточная 40/80 метровая инверсная дипольная антенна V

Обмоточная 40/80 метровая инвертированная дипольная антенна V
Эта перевернутая V-образная антенна на 40 и 80 метров сделана с загрузочными катушками. Это полноразмерная антенна на 40 метров и укороченная антенна на 80 метров. Антенна резонирует на обоих диапазонах и не требует антенного тюнера. Это отличная КВ антенна для радиолюбителя с меньшим двором!

Цель этого видео — сосредоточить внимание на конструкции, а не на теории, и помочь изготовителю антенны с их первым набором нагрузочных катушек.Также в этом видео я преобразовываю 40-метровую перевернутую V-образную антенну, которую я построил в предыдущем видео. Как сделать соединитель точки питания, также объясняется в другом видео.

Нагрузочные катушки, используемые при создании этой антенны, взяты из схемы IK1ZOY, основанной на проекте I2CN. Я просто использовал размеры из диаграммы, добавил свой собственный стиль изготовления катушек и антенн и превратил его в перевернутую V-образную антенну.

Исходная схема представляет собой схему дипольной антенны, но не указывает на использование балуна.Если эта антенна должна быть установлена ​​как горизонтальный диполь, я бы рекомендовал использовать воздушный сердечник 1: 1 или симметрирующий трансформатор тока для лучшего согласования импеданса. При установке в виде перевернутой V-образной антенны сопротивление составляет около 50 Ом без использования балуна.

Я внес некоторые изменения по сравнению с оригинальным дизайном в длину антенных элементов. Длина 40 метров, которую я использовал, составляет 33 фута 3-1 / 2 дюйма (10,147 м), а длина 80 метров — 48 дюймов (или около 1,2 м). В видео я начинаю с длины 35 футов (10,668 м) для 40-метровых элементов и 5 футов 4-1 / 2 дюйма (162 см) для 80-метровых элементов.

Формы для загрузочных катушек изготовлены из трубы ПВХ сортамента 40 диаметром 1-1 / 2 дюйма (внешний диаметр 50 мм). Вам также понадобится магнитный провод 18 калибра (доступен в Интернете в фунтовых катушках) и немного номер шесть фурнитура из нержавеющей стали На каждой загрузочной катушке 78 витков магнитной проволоки.

Видеоинструкции
Посмотрите видео, чтобы узнать, как делать загрузочные катушки.

Тюнинг
Изменять длину 40 метров не нужно. Регулировка длины 80 метров повлияет на длину 40 метров, но незначительно. Настройте 80 метров, отрегулировав длину 80-метровых отрезков провода.

Антенна, построенная выше, может быть настроена для работы в диапазоне от 3,650 до 3,700 МГц. Чтобы понизить резонансную частоту, для работы на 80-метровой части ленты CW, трубы из ПВХ нужно сделать немного длиннее и добавить шесть дополнительных витков к каждой катушке.Для увеличения резонансной частоты удалите от трех до шести витков с каждой катушки. После регулировки количества витков катушки отрегулируйте и настройте длину 80-метрового провода, сделав его длиннее или короче для работы с более низкой или высокой частотой.

Перечень запасных частей для загрузочных катушек — все # 6 Оборудование из нержавеющей стали

2 шт. Труба ПВХ Schedule 40 диаметром 1-1 / 2 дюйма (50 мм), длина 5-3 / 8 дюйма (13,7 см).
1 шт.18 Калибровочный магнитный провод (около полфунта).
4 шт. # 6 x 32 x 3/4 дюйма (20 мм) Крепежный винт.

4 шт. Винт # 6 x 1/2 «(13 мм) с цилиндрической головкой.
12 шт. # 6 Плоская шайба.
4 шт. # 6 Разъемная стопорная шайба.
4 шт. # 6 Стопорная шайба с внешним зубом.
8 шт. # 6 x 32 Гайка.

Комментариев: Привет Дэйв, Я просто хотел уделить минутку, чтобы поблагодарить вас за ваши замечательные обучающие видео на YouTube.Я знаю, что это требует много времени и самоотверженности, и я, безусловно, ценю то, что вы делаете. Мой QTH находится на довольно небольшом участке, и у меня нет места для полноразмерного 80-метрового диполя. Я использовал тюнер, но, как мы оба знаем, тюнер не превращает плохую антенну в хорошую. Я только что закончил наматывать свои катушки, один набор для CW-части 80-метрового диапазона на 3,550 МГц и один для 75-метровой телефонной части на 3,902 МГц. Мои катушки вышли именно так, как вы сказали … Я добавил 6 витков для CW-части, всего 82 витка, и вычел 6 витков для телефонной части, всего 72 витка. Чтобы получить идеальный КСВ на обоих приборах, даже без антенного анализатора, потребовалось очень мало экспериментов. Я теперь смогу вернуться на 80 без тюнера . Еще раз спасибо и 73. Может быть, когда-нибудь в эфире пересекутся пути. Патрон, КМ9У

Щелкните здесь, чтобы увидеть другую версию спиральной антенны IK1ZOY, настроенной на 3,875 МГц.

Видео:Укороченная и полноразмерная антенна на 80м. Сравнение.Скачать

40/80/160 метров, инвертированная V-образная дипольная антенна с катушкой

Инвертированная V-дипольная антенна с обмоткой 40/80/160 метров
Вам действительно понравится эта антенна! Три КВ диапазона в одной компактной перевернутой V-образной антенне, позволяющей сэкономить место, означает, что вам больше не потребуется пять акров земли для установки 160-метровой антенны.Объем необходимого вам места примерно равен 80-метровой перевернутой V-образной антенне, которую обычно можно установить на заднем дворе среднего размера.

Эта перевернутая V-дипольная антенна с катушечной нагрузкой представляет собой резонансную антенну, не требующую использования антенного тюнера. Он будет работать на всем диапазоне 40 метров плюс часть диапазонов 80 и 160 метров. Конечно, можно использовать антенный тюнер для увеличения полосы пропускания.

Эта антенна была впервые испытана на высоте около 37 футов с хорошими результатами.Установка антенны на высоте не менее 39 футов или выше должна дать еще лучшие результаты.

Строительство
Есть четыре предыдущих видео, которые подводят к созданию этой антенны. Эти видеоролики объясняют установку и настройку антенны, а также обучают методам строительства. После просмотра всех четырех видео вы должны быть готовы построить эту антенну.

Перечень запасных частей для загрузочных катушек — все детали № 6 из нержавеющей стали

• 2 шт. Труба ПВХ Schedule 40 диаметром 1-1 / 4 дюйма (43 мм), длина 4-1 / 4 дюйма (10,8 см).
• 2 шт. Труба ПВХ Schedule 40 диаметром 1-1 / 4 дюйма (43 мм), длина 7-1 / 4 дюйма (18,4 см).
• 1 шт. Магнитная проволока калибра 18 (AWG), катушка один фунт.
• 8 шт. # 6 x 32 x 3/4 дюйма (20 мм) Крепежный винт.
• 8 шт. # 6 x 1/2 дюйма (13 мм) Винт с цилиндрической головкой.
• 24 шт. # 6 Плоская шайба.
• 8 шт. # 6 Разъемная стопорная шайба.
• 8 шт. # 6 Стопорная шайба с внешним зубом.
• 16 шт. # 6 x 32 Гайка.

Видеоинструкции
Посмотрите видео ниже, чтобы узнать, как сделать эту антенну.

Настройка антенны
Эту антенну сложно настроить, но ее легко повышать и понижать по частоте. Анализатор КСВ является огромным подспорьем в настройке такой антенны, но, если проявить терпение, настройку можно также выполнить, используя только КСВ-метр.Составление диаграммы и записи — лучший способ настроить антенну.

Изменения, внесенные в один диапазон, повлияют на все три диапазона. Регулировка длины 80 и 160 метров должна лишь незначительно изменить резонансную частоту 40 метров. Укорочение 80-метрового участка провода для увеличения резонансной частоты также увеличит резонансную частоту 160-метрового участка. То же самое можно сказать и о удлинении отрезка провода 80 или 160 метров.

В моих заметках, которые я написал, добавление 3 дюймов к 160-метровым элементам уменьшает 160 метров примерно на 20 кГц и уменьшает 80 метров примерно на 10 кГц. Я также заметил, что укорочение 80-метровых элементов 8 «увеличивает 80 метров примерно на 54-57 кГц и увеличивает 160 метров примерно на 17-18 кГц. Ниже приведены мои заметки по экспериментам с этой антенной. Длины указаны приблизительно. Добавьте 20 дюймов (50,8 см) дополнительной проволоки ко всей указанной длине. Используйте 10 дюймов проволоки на каждом конце секций проволоки для соединения точки подачи, катушек и изолятора. В конечном итоге 40-метровые секции были удлинены до 35 футов 10 дюймов.Длина 160 метров может быть увеличена, чтобы снизить резонансную частоту, но моей целью в то время было резонировать на частоте около 1,958 МГц. Мои заметки по настройке Настроечный штырь не использовался, и на концах элементов был прикреплен изолятор. Опять же, добавляет 20 дюймов (50,8 см) к этой длине для выполнения соединений. Высота установки также влияет на настройку. Результаты, показанные ниже, относятся к антенне, установленной на высоте около 47 футов (14,3 м). Первая антенна 40 м Длина 40 M Частота 80 м Длина 80 M Частота 160 м Длина 160 M Частота 35 ‘8 « (10. 871 м) 7.158 — 7.195 МГц 14 футов 11 дюймов (4,547 м) 3.779 МГц 7 ‘3 « (2,210 м) 1.959 МГц 35 ‘8 « (10,871 м) 7.158 — 7.195 МГц 14 футов 9 дюймов (4,496 м) 3.793 МГц 7 ‘3 « (2.210 м) 1.964 МГц 35 ‘8 « (10,871 м) 7.160 — 7.201 МГц 14 футов 7 дюймов (4,445 м) 3. 803 МГц 7 ‘3 « (2,210 м) 1.965 МГц 35 ‘8 « (10,871 м) 7.173 — 7.200 МГц 13 ’11 « (4.242 м) 3.857 МГц 7 ‘3 « (2,210 м) 1.983 МГц 35 ‘8 « (10,871 м) 7.187 — 7.208 МГц 13 ‘3 « (4,039 м) 3.914 МГц 7 ‘3 « (2,210 м) 1.998 МГц 35 ‘8 « (10. 871 м) 7,176 — 7,211 МГц 13 ‘3 « (4,039 м) 3.904 МГц 7 футов 6 дюймов (2,286 м) 1.979 МГц 35 ‘8 « (10,871 м) 7,184 — 7,215 МГц 13 ‘3 « (4,039 м) 3.894 МГц 7 ‘9 « (2.210 м) 1.958 МГц Вторая антенна 35 ’10 « (10,922 м) 7. 175 МГц 13 ‘3 « (4,039 м) 3.895 МГц 7 футов 9-1 / 2 дюйма (2,375 м) 1.958 МГц 35 ’10 « (10,922 м) недоступен 12 ‘6 « (3.81 м) 3.963 МГц 7 футов 9-1 / 2 дюйма (2,375 м) 1,971 МГц 35 ’10 « (10,922 м) 7.183 МГц 12 ‘6 « (3,81 м) 3.952 МГц 7 футов 10-1 / 2 дюйма (2,4 м) 1. 958 МГц 35 ’10 « (10.922 м) недоступен 12 футов 4 дюйма (3,759 м) 3.973 МГц 7 футов 10-1 / 2 дюйма (2,4 м) 1.963 МГц 35 ’10 « (10,922 м) 7.185 — 7.214 МГц 12 футов 4 дюйма (3,759 м) 3.969 МГц 7 ’11-1 / 2 « (2.426 м) 1.959 МГц

Видео:Антенна треугольник-готоваСкачать

Радиолюбитель — короткие антенны 80 м

Большая часть информации на этой странице основана на 4
статьи, написанные Альфредом Клюссом, DF2BC, для немецкого журнала CQDL. Все картинки и переведены
выдержки представлены здесь с письменного разрешения Альфреда и DARC Verlag.

Каждая страница завершается ЗАГРУЗКОЙ оригинальной статьи (на немецком языке).

Конечно, это особая катушка и особый конденсатор переменной емкости,

, но с этим и 5 центов за знания и понимание,

вы будете в эфире на 80 м с 100 Вт и приличным
сигнал.

Вы никогда не будете гнуть S-метры людей с такой короткой антенной системой, как эта, но это позволит вам выйти в эфир, обычно с отчетами о сигнале от 57 (9) до 59 (9) когда
рабочий NVIS.

За несколько лет работы с коротким вертикальным диполем с открытым проводом (6 м на опору) я определил, что эта антенна (в своей вертикальной форме) соответствует моему полноразмерному горизонтальному диполю 80 м при 40
футов. Этот спичечный коробок подходит для этого типа антенны.

С этой антенной (установленной вертикально) я легко работаю трансатлантические на 80м. Хотя математически можно показать, что эффективность невелика, я могу заверить вас, что наличие антенны
занимая всего 1 кв.футов земли и рабочий DX на 80м — ЭТО ФАНТАСТИЧНО!

будет продолжено в ближайшее время. . .

Я знаю, что его ждут несколько человек.

Постараюсь поторопиться. — Rick

Я хочу выразить свою благодарность Альфреду, DF2BC и DARC Verlag за разрешение использовать их материалы в моей сети
сайт.

Более подробную информацию о DARC Verlag можно найти здесь: www.darcverlag.de

Видео:антенна треугольникСкачать

Короткие вертикали 80 м

Мой веб-сайт использует JavaScript для меню и т. Д. В настоящее время он отключен в вашем браузере! Пожалуйста (повторно) включите его для полной функциональности.

© 1999-2019 F. Dörenberg, если не указано иное. Все права защищены по всему миру. Никакая часть этой публикации не может быть использована без разрешения автора.

Последнее обновление страницы: 7 августа 2019

На этой странице собраны короткие вертикальные антенны, которые я построил на протяжении многих лет для диапазона 80 метров.Под словом «короткий» я подразумеваю от 3 до 10% от λ. То есть лот
короче стандартной вертикали на 1/4 λ. Все, что меньше 75% от полного размера,
на самом деле
реальный компромисс. Меня не интересуют местные QSO, поэтому я бы хотел, чтобы моя антенна излучала
шаблон с относительно небольшим углом взлета. Радиация прямо вверх должна быть
сведены к минимуму. Антенна должна быть установлена ​​на моей террасе, а у меня нет
место для сети радиалов — конечно, не радиалов длиной 1/4 λ
на 80 мтр.Действительно сложная задача!

Излучающий элемент вертикальной несимметричной антенны в основном составляет половину
диполь. Недостающую ножку диполя нужно заменить чем-то другим, чтобы
монополь «оттолкнуть». Обычно это принимает форму одного или нескольких
радиалы.

Возьмем монопольный радиатор, укороченный по желанию
рабочая частота. Чтобы сделать его резонансным на этой частоте, некоторые
форма загрузки обязательна. Кстати: резонансная работа не обязательна — это
просто упрощает подключение к фидерной линии.Одно из стандартных решений — «индуктивная нагрузка»:
размещение загрузочной катушки где-нибудь между точкой питания в нижней части
монополь и вершина этого монополя. Распределение тока по
радиатор такой, что ток
самый высокий в точке питания. Размещение здесь нагрузочной катушки требует наименьшей индуктивности. Распределение тока сужается от максимума в точке питания до нуля на наконечнике.
радиаторного элемента. Таким образом, по мере того, как нагрузочная катушка располагается дальше от точки питания, требуется большая индуктивность.На вершине
радиатор, ток нулевой. Для этого потребуется бесконечно большая индуктивность. См. Диаграмму ниже. Размещение катушек не влияет на форму
текущего
распределения, но не меняет того факта, что он максимален в точке подачи и равен нулю на наконечнике.

Требуемая индуктивность нагрузочной катушки в зависимости от расположения катушки

Базовую загрузку (т. Е. Основание / дно вертикального радиатора) часто легче
построить более внебазовых погрузочных.Также катушка размещена в основании
антенна может быть более доступной. Так почему бы не всегда использовать базовую загрузку? Это
в первую очередь обусловлено потерями в катушке, следовательно, эффективностью антенны. Катушка
потери в основном зависят от силы тока, размеров катушки, материала, конструкции,
и ядро. В зависимости от диаметра элемента радиатора (трубки, провода) и
высота установки, наиболее эффективное размещение
катушка нагрузки находится где-то между 30 и 60% от
точка питания (см.3, 4). То есть примерно в середине. Заметка
что кривые эффективности и размещения довольно плоские на относительно большом
диапазон около середины. Обратите внимание, что это имеет тенденцию смещаться к кончику
монополь при добавлении «емкостной шляпной» нагрузки. Ref. 3А, 4.

Некоторые вещи, которые следует учитывать при создании хорошего
укороченная по вертикали:

• Установите антенну (включая радиалы!) Как можно выше
  над землей (в идеале> 0,05 λ), предпочтительно над «хорошей» ВЧ землей.«Хорошо» влажная садовая почва, лучше болотная, соленая.
  вода морская или океанская «лучшая». Камень, (железобетон) (например, мой
  терраса …) и твердая поверхность в целом
  «плохой».
• Вертикальная антенна уменьшенного размера (излучатель + радиалы)
  проще установить выше.
• Один или несколько (3-3) радиальных лучей, приподнятых как минимум на 1-2
  метров (3-6 футов) над «хорошей» или «умеренной» землей может быть достаточно.
  Поднятие радиалов снижает потери поглощения ближнего поля на землю — 0.03 λ — абсолютная
  минимальная высота установки, особенно если используется менее восьми радиалов. Когда всего несколько
  (приподнятые) радиальные провода, чем тяжелее радиальные провода, тем лучше.
• При использовании одного радиала излучение становится в некоторой степени направленным, в пользу направления радиала.
  В общем, все асимметричные радиальные конфигурации вызывают направленность
  диаграмма направленности и многое другое
  высокоугловое излучение. То есть увеличивается угол взлета. Некоторые примеры
  асимметричные конфигурации:
• одинарный радиальный
• несколько радиалов, неравномерно распределенных по вертикали
• Несколько радиалов неравной длины
• несколько радиалов одинаковой длины с неравным сцеплением с окружающей средой
  (е.г., неравные потери на землю в ближней зоне)
• Для подавления синфазных токов в линии питания с помощью токового дросселя, особенно с возвышенной радиальной системой.
• С точки зрения производительности наиболее эффективной формой загрузки является
  «емкостная» нагрузка на торцевую часть из-за того, что она меняет форму тока
  распределение по радиатору. Он почти не добавляет сопротивления потерь, тогда как
  потери в нагрузочных катушках (особенно размещенных в основании, где ток наибольший)
  часто бывают весьма значительными.

Видео:Антенна вертикальная дельта на 80м Ч1Скачать

Строим КВ Антенну

Антенна – это радиотехническое устройство, которое преобразует энергию радиоволн в электрический сигнал и наоборот. Антенны различаются по типу, по назначению, по диапазону частот, по диаграмме направленности и т.д. В этой статье мы рассмотрим постройку самых распространенных радиолюбительских антенн. Лучший усилитель – это антенна!
Опытные радиолюбители это прекрасно знают и не жалеют времени и средств на совершенствование своих антен. Но даже представить трудно, сколько времени, усилий и средств, потребовалось “горячим финским парням” с OH8X, что бы соорудить такого “монстра”. Три элемента на 160м и четыре полноразмерных элемента на 80м. Причем, так как размеры элементов волнового канала равны половине длины волны, то каждый из четырех элементов длиной в сорок метров. И все это на высоте 100 метров. Впечатляет и вес этой конструкции – почти 40 тонн

Но “горячие” парни есть не только в Финляндии. Антенна RN6BN, а это

синфазная решетка из 65-ти пятнадцатиэлементных волновых каналов на 144мГц, впечатляет не меньше. Или же антенна UN7L. Конечно не “монстр”, но большинство радиолюбителей о такой могут только мечтать.

Ну и для тех, кто является счастливым обладателем автомобиля и мечтает установить на нем УКВ антенну. Как говорится, просто, но со вкусом

Все эти, и подобные антенны, требуют кропотливой настройки, огромных финансовых вложений, и, главное, большого опыта и знаний. Следует отметить, что простая, но отлаженная антенна, к примеру диполь, будет намного эффективней многоэлементной, но не настроенной антены.Настроенная резонансная антенна, позволит вам слушать и проводить радиосвязи с очень слабыми и дальними станциями. Плохая же антенна – сведёт на нет все ваши усилия по покупке или постройке приемникатрансивера
Теперь рассмотрим сами антенны. Начнем с самых простых и до самых качественных.

Антенна «Наклонный луч»

Ее полотно, это отрезок медного провода, который с одного конца закреплен за дерево, фонарный столб, крышу соседнего дома, а другой стороной подключается к приёмнику/трансиверу. Преимущества:- простота конструкции.

Недостатки:- слабое усиление, сильно подвержена городским шумам, требует согласования с трансивером/приёмником. Дла изготовления антенного полотна подойдет любой медный провод – одножильный, многожильный, в изоляции и без. Толщиналюбая, но – «чтобы не порвался» от своего веса, натяжения и ветра. В среднем, сечение 2.5-6 кв.мм. Вполе подойдет и расплетенный армейский телефонный провод. Антенна многодиапазонная, но колличество диапазонов, на которых ее можно использовать, зависит от ее размеров.
Длину антенного полотна определяем для самого низкочастотного диапазона по формуле 300/2*f, где f – срелняя частота диапазона. В частности, для 80-ти метрового диапазона это 42,6 метра. Антенна с такими разьерами будет прилично работать на 3.5, 7,0, 14,0, 21,0 и 28.0 мГц. Уменьшив размеры в два раза, мы получим все тоже, но без 3,5мГц Понятно, что размер приблизительный, так как длина полотна зависит от окружающих предметов, высоты подвеса, от того, в изоляции провод или нет. Точные размеры можно получить только после тщательной настройки.
Следует помнить, что провод антенны нельзя подвязывать непосредственно к опорам. Нужно установить несколько изоляторов на конце полотна антенны. Идеальные изоляторы – «орешкового типа»:

Для чего нужны изоляторы, должно быть понятно уже из самого их названия. Они изолируют полотно антенны по электричеству от дерева, столба и других конструкций, к которым вы будете крепить антенну. Если орешковые изоляторы не нашли, можно сделать самодельные из любого прочного диэлектрического материала: – пластик, текстолит, оргстекло, пвх трубки и т.д.

Дерево и производные (ДСП, двп и т.д.) использовать нельзя. На концах антенны должно быть 2 – 3 изолятора, с расстоянием 30-50см друг от друга. Как известно, полуволновый вибратор, запитаный с конца, коим и является резонансный (полуволновый) наклонный луч, имеет большое сопротивление и для подключения его к трансиверу или приемнику с низкоомным входом, необходимо согласующее устройство. О различных согласующих устройствах будет расказано в отдельной статье.

Антенна «Диполь»

Это уже более серьезная антенна, чем наклонный луч. Диполь – это два отрезка провода, в центре которых подключается коаксиальный кабель снижения к трансиверу.

Длина диполя равна L/2. То есть, для участка 80м диапазона, длина равна 40м. Или по 20м провода в каждом плече диполя. Для более точного расчета применяем формулы. Точная формула: Длина диполя = 468/F х 0.3048 , где F–частота в МГц середины диапазона, для которого делаете диполь. Пример для 80м диапазона: – частота 3.65 МГц. 468/3.65 х 0.3048 = 39.08 метров. Обратите внимание – это общая длина диполя. Значит, каждое плечо будет в 2 раза меньше, то есть по 19.54 метра. Погрешность при построении плеч диполя должна быть сведена к минимуму, не больше 2-3см. Самое главное, чтобы плечи были одинаковой длины. В интернете так же есть онлайн «калькуляторы» для расчета диполей и других антенн: http://dxportal.ru/raschet-antenn.html и др.

Для изготовления антенны нам потребуется так же, как и для наклонного луча, медный провод. Сечение 2.5-6кв.мм. Можно использовать провод в изоляции, на низкочастотных диапазонах пвх-изоляция вносит несущественные потери. Размещение диполя – аналогично размещению наклонного луча. Но, тут уже высота подвеса играет более заметную роль.
Низкоподвешенный диполь работать не будет! Для нормальной работы высота подвеса диполя должна быть не ниже L/4. То есть, для 80м диапазона должна быть не ниже 17-20м.
В случае, если у вас рядом нет такой высоты, то диполь можно сделать на мачте, чтобы он принял форму перевёрнутой буквы V.

Последний вариант установки диполя называется «Inverted-V», то есть форма перевернутой буквы V. Центр диполя должен быть не ниже L/4, то есть для 80м диапазона – 20м. Но, в реальных условиях, допускается подвешивать центр диполя и на небольшие мачты, деревья, высотой 11-17м. Диполь на такой высоте работать будет, правда, заметно хуже.

Подключается диполь коаксиальным кабелем, с волновым сопротивлением 50 Ом. Это или отечественный кабель серии РК-50, или импортный серии RG и аналогичные. Длина кабеля особой роли не играет, но, чем он будет длиннее, тем больше в нём будет затухание сигнала. Так же и с толщиной кабеля, чем тоньше– тем больше затуханий сигнала.
Нормальная толщина кабеля для диполя (измеряется по внешнему диаметру) 7-10мм.

К сожалению, современный мир – это мир бытовых радиопомех – мощных, жирных, свистящих, стрекочущих, рычащих, пульсирующих и прочих, нехороших. Причина помех – наша современная жизнь: – телевизоры, компьютеры, светодиодные и энергосберегающие лампы, микроволновки, кондиционеры, Wi-Fiроутеры, компьютерные сети, стиральные машины и т.д. и т.п. Весь этот набор «жизни», радиосмог, создаёт адский шум в радиоэфире, который делает приём любительских радиостанций, на низкочастотных диапазонах, порой вообще невозможным… Поэтому, подключать диполь как раньше, в советское время уже нельзя.

Теперь подробнее. Стандартное подключение кабеля к Диполю. Конечно, из за подключения несимметричного коаксиального кабеля к симметричному Диполю, его диаграмма направленности немного косит, но на КВ это не так существенно

Плечи диполя прикручиваются на любую прочную, диэлектрическую пластину. Центральная жила кабеля подпаивается к одному плечу, оплетка кабеля – ко второму плечу.
Прикручивать кабель нельзя, только паять. Такое подключение было стандартным, и вполне устраивало в советские времена, когда не было бытовых помех в эфире. Сейчас такое подключение можно использовать только в одном случае: – вы живёте на даче или в лесу. Но, такое бывает редко, поэтому переходим к современным вариантам подключения.

Более приемлимый вариант подключения кабеля для города, при использовании мощного передатчика трансивера.Само подключение кабеля к диполю такое же, но, перед припаиванием –надеваем на кабель 15-30 ферритовых колечек, чем больше, тем лучше. Главное, чтобы эти колечки были как можно ближе к месту подпайки кабеля, почти вплотную.
Кольца желательно использовать с магнитной проницаемостью 1000НМ. Но, подойдут любые, которые найдёте, и которые плотно будут сидеть на вашем кабеле. Можно использовать кольца из телевизоров и мониторов:После установки колец на кабель, наденьте на них термоусадочную трубку и феном обожмите, чтобы они плотно сидели. Если нет термоусадочной трубки, то просто обмотайте плотно изолентой.

Такой способ немного снизит уровень шума по приёму. К примеру, если у вас шум был на уровне 8 баллов, то станет 7. Не много конечно, но лучше, чем ничего. Суть такого метода – ферритовые кольца снижают приём помех самим кабелем.

Вариант подключения для города, а так же для маломощных передатчиков. Самый лучший вариант. Есть два способа подключения. 1. Берём ферритовое кольцо необходимого диаметра, с проницаемостью 1000НМ, обматываем его изолентой(чтобы кабель не повредить), и продеваем сквозь него 6-8 витков кабеля. После чего припаиваем кабель к диполю обычным способом. У нас получился трансформатор. Его нужно так же подключать как можно ближе к точкам припаивания диполя.

Если нет большого ферритового кольца, чтобы просунуть сквозь него толстый, жесткий коаксиальный кабель, тогда придётся попаять. Берем кольцо поменьше, и наматываем на него 7-9 витков провода, диаметром 2-4мм. Мотать нужно сразу двумя проводами, а кольцо так же обернуть изолентой, чтобы не повредить провод. Как подключать – показано на рисунке:То есть плечи диполя подпаиваем к двум верхним проводам трансформатора, а центральную жилу и оплётку кабеля – к двум нижним.

Такое подключение кабеля к диполю убивает сразу двух зайцев: – снижает уровень шумов, которые принимает сам кабель и согласовывает симметричный диполь, с нессиметричным кабелем. А это, в свою очередь увеличивает шанс на то, что вас, со слабым передатчиком (1-5Вт) – услышат.

Антенна Диполь – хорошая антенна, которая имеет небольшую диаграмму направленности и лучше принимает и усиливает, нежели антенна Наклонный луч. Диполь, особенно с 3-м вариантом подключения – идеальное решение для работы в походных условиях. Особенно, если у вас маломощный трансивер с выходной мощностью 1-5Вт. Так же диполь – идеальное решение для города и для начинающих радиолюбителей, т.к. его просто натянуть между крышами, не содержит каких-либо дорогих деталей и не требует настройки,
естественно, если вы изначально правильно рассчитали его длину.

Антенна «Дельта» или треугольник

Треугольник – это самая лучшая антенна низкочастотных КВ диапазонов, которую только можно построить в городских условиях.

Эта антенна представляет собой треугольную рамку из медного провода, растянутую между крышами 3-х домов, в разрыв любого угла подключается кабель снижения. Антенна представляет собой замкнутый контур, поэтому бытовые помехи синфазно гасятся в ней. Уровень шума у Дельты – много ниже, чем у Диполя. Для сравнения. Если с наклонным лучом – уровень шума 9 баллов, то .Диполь с простым подключением – уровень шума 8 баллов. Диполь с трансформаторным подключением – уровень шума 6.5 балла.Треугольник – уровень шума 3-4 балла. Так же, Дельта имеет большее усиление, чем Диполь. Для работы на дольшие расстояния (свыше 2000км), один из углов антенны надо поднять, или наоборот, опустить. То есть, чтобы плоскость треугольника была под углом к горизонту.

Треугольник изготавливается как же из медного провода. Растягивается между крышами соседних домов. Длина провода дельты рассчитывается по формуле: L (м )= 304.8/F (MГц).
Или можно на сайте, по онлайн калькулятору: http://dxportal.ru/raschet-antenn.html Например для 80м диапазона длина треугольника должна быть 83.42м, или 27.8м каждая сторона.
Высота подвеса – не ниже 15м. Идеально – 25-35м.

Напрямую подключать 50-омный кабель к треугольнику нельзя, потому, что волновое сопротивление треугольника 160-210 Ом. Его нужно согласовать с кабелем. Для этих целей создаются согласующие трансформаторы. Их еще называют балуны. Нам нужен балун 1:4. Качественно и правильно изготовить балун можно только с помощью приборов, которые измеряют параметры антенны. Поэтому, мы не будем приводить описание его изготовления. Для начинающих радиолюбителей, единственный вариант – это или купить балун, или пойти к более опытным радиолюбителям-соседям, или, например, в местный радиокружок и попросить их помощи.

В заключении, еще раз обращаем ваше внимание на то, что Антенна – это самый важный элемент у радиолюбителя. При хорошей антенне, вас будут прекрасно слышать, даже если у вас самодельный трансивер с 1-5Вт выходной мощности. И, вы можете купить за 2 – 3 тысячи у.е. японский трансивер, а антенну сделать плохую, в итоге – вас никто не услышит. Да, и еще совет: – если не знаете, какое расстояние между вашими домами – загляните в Яндекс-карты, там есть функция линейки + карты были в 2015 году обновлены.
Можно по ним антенну рассчитывать.

И еще. Вот мнение об антенне Дельта известного коротковолновика RZ9CJ

За многие годы работы в эфире опробованы большинство из существующих антенн. Когда после всех них сделал и попробовал работать на вертикальной Дельте,понял – сколько времени и сил я потратил на все те антенны – зря. Единственная ненаправленная антенна , которая принесла массу приятных часов за трансивером – это вертикальная Дельта с вертикальной поляризацией . Так она мне понравилась , что я сделал 4 штуки на 10,15,20 и 40 метров. В планах – сделать еще и на 80 м . Кстати – почти все эти антенны сразу же после постройки *попали * более-менее по КСВ.Все мачты метров по 8 высотой. Трубы 4 метра – из ближайшего ЖЭКа Выше труб – бамбуковые палки по две связки вверх. Ох и ломаются же они, заразы. Раз 5 уже менял. Лучше их по 3 штуки связывать – получится потолще но и простоит подольше. Стоят палки недорого – в общем бюджетный вариант лучшей ненаправленной антенны. По сравнению с диполем – земля и небо. Реально *пробивал* pile-up -ы Что не удавалось на диполе. Кабель 50 Ом подключается в точке питания к полотну антенны. Горизонтальный провод должен быть на высоте не менее 0,05 волны ( спасибо VE3KF ) Т.е. для 40 м диапазона – это 2 метра. RZ9CJ

На этом всё, удачи вам в постройке эффективной и малошумящей антенны!
73!

🔥 Видео

Антенна DELTA, наши ответы на ваши вопросы.Скачать

Простые антенны КВ на любительские диапазоны для начинающих монтаж ua9upkСкачать

Антенна дельта на несколько КВ диапазонов.Скачать

Куда излучает антенна ( треугольник)Скачать

Антенна треугольник-сборкаСкачать

Сравнение антенн - Дельта и Диполь / Delta Loop vs Inverted VСкачать

Ферритовая антенна для радиолюбителей 160 м 80 м 60 м 40 м и 30 м (русская версия)Скачать
