Крыша Судейкина – история создания, достоинства и недостатки конструкции

Современное гражданское строительство удивляет разнообразием архитектурных форм и решений, которое вызвано не в последнюю очередь появление более совершенных, технологичных строительных материалов. Однако, в большинстве случаев в выборе конструкции кровли застройщики руководствуются соображениями практичности, учитывая при этом климатические условия в регионе строительства и характер использования дома.

Лидером по функциональности и экономичности среди кровель по праву считается крыша Судейкина, которая позволяет более эффективно использовать подкровельное пространство, а также обладает высокой несущей способностью.

Содержание

История возникновения и конструкция
Особенности конструкции
Достоинства
Недостатки
Крыша из 8 треугольников
Крыша Судейкина — фото, расчет
История возникновения и конструкция
Плюсы и минусы конструкции
Наследие русского архитектора Судейкина
Особенности крыши Судейкина
Достоинства и недостатки крыши Судейкина
🎥 Видео

Видео:как найти высоту крыши и длину стропило по углу наклонаСкачать

История возникновения и конструкция

В 1914 году знаменитый русский архитектор Григорий Михайлович Судейкин выпустил собственную книгу, которая называется «Альбом проектов зимних дач, изб, особняков». Это издание стало настоящим учебником, да и просто настольной книгой для многих поколений проектировщиков, архитекторов и дизайнеров. В ней можно было почерпнуть множество интересных идей и конструктивных решений, но более всего внимания привлекла оригинальная конструкция крыши.

Обратите внимание! Крышей архитектора Судейкина называют оригинальную, разработанную российским архитектором конструкцию кровлю в виде восьмигранного купола, которая не имеет традиционной стропильной системы.

Особенностью кровли Судейкина является отсутствие традиционной стропильной системы. Ее каркасом является стоечно-балочная конструкция, опирающаяся на центральный столб-стойку. Таким образом, крыша состоит из 8 треугольников, четыре из которых стыкуются острием вниз, а остальные острием вверх.

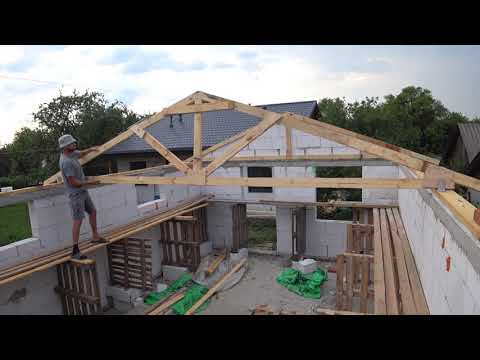

Видео:КАК СДЕЛАТЬ ПРАВИЛЬНО ДВУСКАТНУЮ КРЫШУ / ОСНОВНЫЕ ПРАВИЛА СБОРКИ КРЫШИ / КАК СДЕЛАТЬ КРЫШУ САМОМУ /Скачать

Особенности конструкции

Получив в наследство наработки архитектора Судейкина, современные проектировщики с помощью компьютерной техники смогли рассчитать конструкцию придуманной им купольной шестигранной крыши без центральной стойки. Благодаря этому удается использовать подкровельное пространство для организации жилой мансарды практически полностью. Однако и классическое исполнение крыши Судейкина остается актуальным из-за оригинального внешнего вида, ее основными особенностями считают:

Крыша архитектора Судейкина больше предназначена для перекрытия домов и других строений квадратной формы. Опытные мастера считают, что возможно использовать ее, даже если сооружение прямоугольное, но тогда для создания проекта потребуются сложные расчёты.
Оптимальная пропорция высота стен к высоте дома, которая гармонично сочетается с такой конструкцией крыши составляет 75 к 100% или 3/4.

Интересно, что Судейкин не только создал проект оригинальной кровли нетипичной формы, но и доказал, что конструкция такого типа позволяет максимально полно использовать помещение мансарды, при этом на ее обустройство требуется меньше на 25% кровельного материала, чем для строительства двухскатных аналогов.

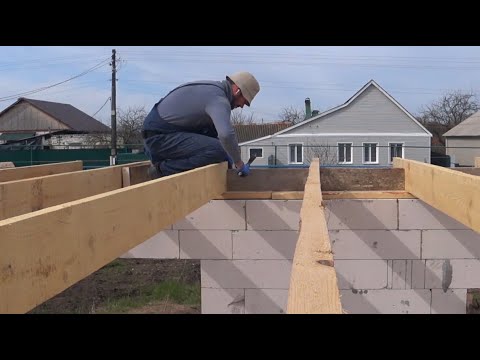

Видео:Крыша без и с врезкойСкачать

Достоинства

Как доказал более 100 лет назад сам создатель, крыша Судейкина не просто оригинальнее и эстетичнее традиционных скатных кровель, она дешевле при монтаже и практичнее в эксплуатации, чем аналоги. Наверное, благодаря этому, проект, созданный более века назад не предан забвению, а активно используется в современном строительстве. Достоинствами конструкции крыши, разработанной русским архитектором, считаются:

Максимальное использование подкровельного пространства. За счет высоты конструкции и отсутствия несущих опор, разделяющих помещение кровля Судейкина позволяет использовать подкровельное пространство на 90% или более. Благодаря этому помещение под крышей можно использовать как дополнительную жилую комнату.
Воздушная прослойка над мансардным помещением. Купольная форма кровли создает воздушную прослойку, дополнительно изолирующую отапливаемую мансарду.
Естественный отток воды и сход снега. Форма скатов без ендов или разжелобков не создает снежные карманы и застои воды, поэтому крыша не нуждается в механическом очищении.
Отсутствие необходимости в сложной системе водоотведения. Вода со скатов попадает прямо в водосточные воронки без желобов.
Экономичный расход кровельных материалов.

Учтите, что еще одним доводом «за» считается большая площадь фронтонов, которая позволяет организовать естественное освещение за счет вертикального остекления. Это немаловажный фактор, ведь мансардные окна, монтируемые прямо в скат, стоят в разы дороже.

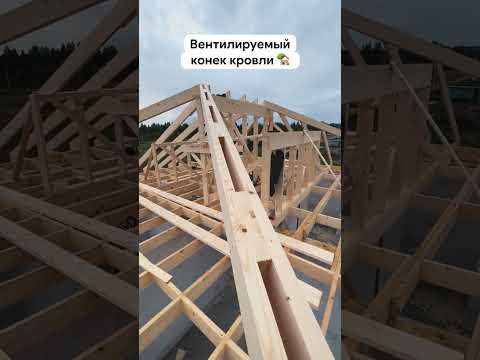

Видео:Вентилируемый конек вальмовой кровли. Холодный чердакСкачать

Недостатки

Надо признать, что конструкция, разработанная Судейкиным, не получила массового распространения ни среди современников, ни в наше время. Это объясняется особенностями крыши такого типа и тем, что технология известна в основном лишь узким специалистам. Те, кто хочет использовать ее для строительства дома, сталкиваются со следующими трудностями:

Она больше подходит для перекрытия домов квадратной формы, при том, что это наименее популярная форма жилых сооружений в российской архитектуре.
Элементы для строительства не производятся массово, так как все они рассчитываются индивидуально.
Подходят не все кровельные материалы. Если использовать как покрытие листовой металл, то при раскрое останется много обрезков. Лучше применить для перекрытия Ондулин-компакт, Ондувиллу или битумную черепицу.

Профессиональные кровельщики считают самым главным недостатком то, что для ее строительства невозможно пользоваться типовым проектом, а также то, что, как правило, у исполнителей мало опыта по монтажу крыши Судейкина.

Видео:✌4. Roof / Сам собрал кровлю - сэкономил 200т.руб на работеСкачать

Крыша из 8 треугольников

Расценки на монтаж всегда по карману нашим клиентам. Они полностью уверены, что здесь их не обманут и посоветуют правильное решение. Доверие – вот залог успеха нашей компании! А качественные материалы от известных производителей и умелые руки наших профессионалов не оставляют ни единого сомнения, что монтаж будет выполнен в срок!

Еще один плюс – при заключении договора вы получаете смету, в которой учтены цены на кровельные работы и материалы, а также стоимость доставки по Москве и Московской области с точностью до рубля!

Видео:Как вычислить угол крыши ( самый простой способ)Скачать

Крыша Судейкина — фото, расчет

Видео:стропильная система крыши ShortsСкачать

История возникновения и конструкция

Обратите внимание! Крышей архитектора Судейкина называют оригинальную, разработанную российским архитектором конструкцию кровлю в виде восьмигранного купола, которая не имеет традиционной стропильной системы.

Фрагмент справочника «Альбом проектов зимних дач, изб и особняков» 1914 года

Оригинальный проект кровли Судейкина

Видео:Стропильная система #shortsСкачать

Плюсы и минусы конструкции

Кровли, возведенные по проекту Судейкина, смотрятся очень стильно и необычно. Интересная их особенность состоит в том, что несмотря на сложные углы и оригинальность конструкции, монтажные работы проводятся непосредственно на доме, построенном в форме правильного квадрата. Согласно с теорией, на прямоугольных домах крыша Судейкина также может возводиться. Но на практике это сделать проблематично с учетом всей сложности просчета несущей способности балок. В таких домах необходимо будет дополнительно делать специальные ендовы, проектируя их самостоятельно.

Преимущества крыш по проекту русского архитектора Судейкина следующие:

Значительная высота кровли позволяет увеличить чердачное пространство.
Можно получить не только вместительный чердак, но и полноценную жилую комнату, которая ничем не будет уступать другим помещениям дома.
Над мансардой получится прослойка для вентиляции, благодаря которой возрастет теплоемкость помещения, что может стать большим плюсом в случае возникновения чрезвычайной ситуации.
Отсутствие карманов на кровле — на ней не смогут скапливаться снег и влага.
Большие фронтоны избавляют от необходимости устанавливать сложное освещение.
Значительный уклон крыши способствует ее естественной очистке.
Несмотря на значительный внешний объем, на постройку такой крыши понадобится значительно меньше строительных материалов, чем для обычной мансарды для дома с аналогичной площадью.

Почему же крыша, обладающая многочисленными достоинствами, не сохранила популярность до наших дней? Причины этого скрываются в ряде недостатков рассматриваемой конструкции:

Сложности при расчетах кровли для определенной площади.
Большинство элементов необходимо делать собственными руками, ведь у досок нестандартная длина.
Большое количество поворотов и углов ведет к увеличению расхода стройматериалов. Необходимо понимать, что последние придется подрезать. В этом случае лучше отказаться от шифера и металлочерепицы, остановив выбор на профнастиле или деревянных перекрытиях, для которых применяются специальные балки с укреплениями.
Еще одной проблемой может стать монтаж водосточной системы. Понадобится консультация опытного инженера для выбора необходимого диаметра труб.
Для получения крыши Судейкина правильной формы придется использовать намного больше желобов, чем для обычной двускатной кровли.

Классический вариант традиционно возводят, ориентируясь на данные инженерного справочника 1916 г., носящего название «Альбом проектов». В этой книге предоставлена практическая информация и рекомендации от ведущих специалистов того времени, не потерявшие своей значимости в наши дни.

Видео:Узел Мауэрлат в Вальмовой КровлеСкачать

Наследие русского архитектора Судейкина

Григорий Судейкин — выдающийся русский архитектор создал немало планировок для частной застройки загородного типа. Его работы с чертежами и расчетами применяются и по сей день, но особую славу архитектору принес проект крыши, названной в честь своего творца.

Отличительными особенности этого проекта были не только формы скатов и их количество, но и конструктив. Состав крыши включает в себя восемь треугольников, половина которых расположена углом вверх, а другая половина — углом вниз.

В данной конструкции отсутствует стандартная стропильная система. Сборка основания производится из брусьев, которые опираются на центральный столб. Важно учитывать, что для лучшего зрительного сочетания крыши со стенами стоит использовать оптимальное соотношение высоты стен к их длине, например ¾.

Данная кровельная система не предназначена для домов сложной формы, строение должно быть выполнено в форме квадрата. Допускается прямоугольная форма, но изготовление крыши в этом случае усложняется.

Выбор данной схемы позволяет с максимальной выгодой использовать мансардное помещение, а установка во фронтах окон сделает помещение светлым и пригодным для жилья. Сам автор данного проекта отмечал, что устройство его крыши позволяет получить наибольший размер мансарды, при расходовании наименьшего количества материала.

В декоративном плане крыша Судейкина не отстает от практической составляющей. Она прекрасно украшает дома квадратной формы, позволяя оторваться от стереотипов.

Видео:Как легко построить сложную крышуСкачать

Особенности крыши Судейкина

Проект Судейкина отличается наличием большого количества различных практических преимуществ. Многие архитекторы выделяют несколько главных особенностей. К ним относятся следующие технические характеристики:

Можно максимально использовать пространство всего чердака, соорудив помещение, подходящее для жилья. Это обеспечивается за счет удобной высотой кровли;

Компактный чердак, располагающийся над мансардой, образует вентиляционную прослойку, которая заметно увеличивает эффективность теплоизоляционных свойств дома;

Проблема освещенности мансардного помещения решается с помощью четырех огромных фронтонных окон, являющихся наиболее оптимальным вариантом в данном случае;

На крыше не накапливается влага, а также не образуются снежные мешки, потому что на ней отсутствуют «карманы» ендова;

Достаточно большой угол крутизны монтированной кровли Судейкина позволяет обеспечить беспрепятственный и постоянный отвод атмосферных осадков. При этом не понадобится сооружать специальную систему водоотведения. Таким образом, можно существенно сэкономить денежные средства при приобретении всех необходимых строительных материалов.

Фото дома с крышей Судейкина

Не смотря на наличие множества преимуществ, следует отметить, что крыша Судейкина не обрела огромной популярности и не стала столь востребованной.

Это объясняется тем, что у данной конструкции имеется перечень недостатков, препятствующих ее широкому признанию. Ними являются следующие минусы:

Необходимость в покупке кровельного материала, который будет отвечать установленным требованиям;

В каждом случае для кровли следует выполнять индивидуальный профессиональный расчет;

Преимущественное количество деталей не производятся в нужном объеме, поэтому приходится тратить много времени на подготовительные работы.

Видео:Как правильно сделать крышу. Стропильная система и её узлы. ЖКВ СаморучкаСкачать

Достоинства и недостатки крыши Судейкина

Кровля, построенная таким образом, смотрится чрезвычайно стильно и интересно. Главной особенностью является то, что, несмотря на оригинальную конструкцию и сложность углов, монтаж кровли осуществляется только на доме, у которого форма имеет вид правильного квадрата. Теория утверждает, что на прямоугольном доме тоже можно соорудить крышу Судейкина, но на практике это очень сложно и трудоемко, особенно если учесть всю сложность просчета несущей способности балок. При прямоугольном строении дома необходимо будет делать специальные ендовы, проектируя их на свое усмотрение.

Эскиз крыши Судейника

Достоинства крыши архитектора Судейкина заключаются в следующем:

Увеличение чердачного пространства за счет высоты кровли;
Можно соорудить не просто большой чердак, но дополнительную жилую комнату, которая по площади не будет уступать любому прочему помещению в доме;
Над мансардой образуется своеобразная вентиляционная прослойка, которая позволяет значительно увеличить теплоемкость помещения, что подойдет для экстремальных условий жизни;
На кровле нет никаких карманов, из-за которых возможно накопление снега и влаги на поверхности крыши;
Благодаря большим фронтонам, нет необходимости устанавливать сложную систему освещения;
Крыша очищается естественным путем т.к. у неё очень большой наклон;
Несмотря на внешнюю объемность, на строительство данного вида кровли тратится гораздо меньшее количество строительных материалов, чем на обычную мансарду для дома такой же площади.

Фото — Крыша Судейкина

Но, несмотря на такое большое количество достоинств, у кровли есть определенные минусы. Одним из самых явных является сложность расчета кровли для определенной площади. Ведь, скорее всего Ваш дом был выполнен по индивидуальному проекту.

Многие элементы нужно будет делать своими руками, ведь доски чаще всего имеют нестандартную длину. Еще одним камнем преткновения станет выбор строительного материала для кровли.
Из-за большого количества поворотов и углов, расход у стройматериала очень велик, нужно сразу учитывать возможность подрезки его. В данном случае, металлочерепица и шифер – это очень плохие варианты, более выгодно использовать профнастил или деревянное покрытие, для которых потребуются специальные укрепленные балки. Если Вы захотите установить балкон, то тоже нужно будет немного попотеть, половина веранды будет не накрытой.
Еще одной проблемой является монтаж водосточных систем. Дело в том, что Вам не обойтись без помощи профессионального инженера, который поможет подобрать нужные параметры труб.
Вы должны будете использовать большее количество желобов при установке системы на правильную крышу Судейкина, чем на двухскатную кровлю такого же размера.

Фото — Схема крыши Судейника

Классическая крыша Судейкина традиционно монтируется на основе справочника инженеров 16-го года выпуска под названием «Альбом проектов». В данной книге Вы найдете много практичных советов и рекомендаций от лучший строителей того времени, не потерявших актуальность и почти через 100 лет. Почему именно издание начала 20 века? Многие строители стали забывать про столь оригинальную и устойчивую конструкцию. Вы имеет все шансы стать первопроходцем в данной сфере в своем городе.

Фото — Разворот книги Альбом проектов
