Разновидности маркировочных кабельных бирок

В соответствии с правилами эксплуатации электротехнических установок любая кабельная линия должна иметь цифровые и/или буквенные обозначения. Нередко, когда в состав электрической цепи входят несколько параллельных жил, используется комбинированная буквенно-цифровая система. В подобной ситуации кабельная бирка каждой жилы содержит одно и то же числовое значение, но разные буквы кириллицы или латинского алфавита.

Кабельная муфта и провода с открытой прокладкой должны быть помечены бирками, на которых указываются номер, название линии, рабочее напряжение, площадь сечения и марка используемых электротехнических компонентов. Все бирки характеризуются устойчивостью к негативным факторам окружающей среды. Максимально допустимое расстояние между бирками – 50 м.

Содержание

Цели маркировки проводов
Требования к типам и способам крепления бирок
Маркеры силовых линий
Бирки для маломощных цепей
Основные типы маркировочных кабельных бирок
Форма маркировочных бирок
Размеры маркировочных бирок
Цветовая маркировка проводов и кабелей
Методы маркировки провода и кабеля
До монтажа провода
После монтажа провода
Буквенно-цифровые обозначения
Из чего изготавливают бирки
Крепеж маркеров
Чем наносить маркировку
Часто допускаемые ошибки при маркировке
Бирка кабельная маркировочная iek у 136, треугольник, 55х55х55 мм в Саранске
Бирка кабельная маркировочная Iek у 136, треугольник, 55х55х55 мм в Саранске
🌟 Видео

Видео:Бирка кабельная маркировочная.Испытания в лаборатории.Скачать

Цели маркировки проводов

Данный процесс позволяет существенно упростить электромонтажные работы, запланированный или экстренные ремонт, техническое обслуживание объектов и кабельных линий во время эксплуатации. Еще одно функциональное предназначение – уменьшение вероятности возникновения аварийных ситуаций и сопутствующего им получения травм рабочим персоналом.

Маркируется кабель уже в процессе изготовления. Производитель должен выбрать цвет для изолирующей оболочки провода в соответствии с международными или отечественными стандартами, прописанными в ПУЭ, ПТЭЭП, ГОСТах и другой документации. Данные, отображенные на внешней оболочке кабеля, указывают на информацию по нескольким параметрам:

число проводов;
площадь сечения всего кабеля;
применяемые изоляционные материалы;
материалы проводов и т. д.

Подобная маркировка, хоть и является необходимой, но недостаточна для повышения безопасности при эксплуатации кабельных линий. Ориентируясь на нее, обслуживающие специалисты не смогут сделать однозначные выводы о предназначении всей системы или конкретного участка электрической проводки. Поэтому при выполнении электромонтажных работ на кабель наносятся дополнительные аббревиатуры, добавляющие к характеристикам информацию о назначении цепи.

Благодаря этому на изоляции появляются бирки со следующими данными:

марка кабеля;
предназначение;
связанный с ним объект;
протяженность линии и другая информация, если она необходима.

Кабельные бирки значительно упрощают подобную маркировку, делают ее удобной и максимально быстрой. Они подбираются в зависимости от диаметра, характеристик и изоляционных материалов на проводе. Они могут отличаться по ряду параметров, но имеют общее предназначение и способны хранить надписи в течение продолжительной эксплуатации.

Видео:Кабельная маркировка DKCСкачать

Требования к типам и способам крепления бирок

Помимо размещения бирок, вся информация о произведенных обозначениях на кабельных линиях и коммуникационных устройствах регистрируется в специальном журнале. Такие записи регулярно обновляются в зависимости от изменений, которые произошли в структуре сети.

Как и кабель, бирки производятся определенной формы из различных материалов. Это могут быть обычные этикетки, самоклейки, пластиковые пломбы или полимерные изделия, применяемые для качественной и надежной маркировки жгута из нескольких жил или одного провода.

Маркеры силовых линий

В соответствии с ГОСТ пластиковые бляхи изготавливают квадратной, круглой или треугольной форм. Их эксплуатируют на открытых участках кабельных трасс и компонентов цепи. На бирках есть два отверстия, через которые следует продеть провод или жилу, после этого она надежно зажимается и фиксируется в нужном положении.

Для линий, напряжение которых не превышает 1000 В, применяются квадратные бирки. Если рабочее напряжение выше 1000 В, то берутся круглые бляхи из пластика. Треугольные изделия необходимы для контрольных силовых линий.

Бирки для маломощных цепей

В таких целях могут использоваться маленькие таблички из полимерных материалов, на которых указываются информация о потреблении электроэнергии абонентом цепи и другие данные.

Важно! Кабельные бирки нужно использовать даже для скрытых линий, расположенных внутри труб, колодцев и блоков.

Видео:Маркировка кабельных линий, проводов. Небольшой обзор.Скачать

Основные типы маркировочных кабельных бирок

Маркировочная бирка в соответствии с международными стандартами должна устанавливаться на открытых кабельных трассах и силовых установках. Если провод проложен в специально предназначенных для этого конструкциях, то расстояние между маркерами может составлять 50-70 м. Без них нельзя обойтись в ряде других случаев:

когда трасса пересекает различные преграды, из-за которых визуальный осмотр затруднителен (межэтажные перекрытия, стены, перегородки), то бирки размещают с каждой стороны от пройденного препятствия (к примеру, по обе стороны стены);
в точках, где изменяется направление кабельной линии;
в местах, где осуществляется ввод или вывод из других сооружений.

Многие производители и электромонтажники отдают предпочтение кабельным биркам из пластика, поскольку такой материал способен продолжительное время противостоять влаге, не изменяя свои свойства.

Форма маркировочных бирок

В правилах и регламентах указывается информация по формам бирок, о которой писалось выше:

треугольные – устанавливаются в кабельных линиях контрольного или сигнального назначения;
квадратные – для силовой трассы напряжением до 1 кВ;
круглые – свыше 1 кВ.

Размеры маркировочных бирок

Наиболее распространенными марками кабельных бирок являются У-134, У-135, У-136 и У-153. Сравним их размеры и в зависимости от полученных данных сделаем выводы по возможному применению в системах:

У-134 эксплуатируется для обозначения силовой трассы напряжением не выше 1000 В. Квадратная бирка площадью 55×55 мм оснащена двумя пазами 11×3,5 мм для фиксации кабельбиндером.
У-135 подходит для указания информации на электрических цепях напряжением более 1000 В. Круглые изделия диаметром 55 мм и аналогичными пазами для кабельбиндера.
У-136 эксплуатируется для маркировки сигнальных и контрольных проводов. Треугольное изделие имеет равные стороны длиной 62 мм каждая. Есть два паза для кабельбиндера аналогичного размера.
У-153 применяется для силовых линий напряжением до 1000 В. Квадратное изделие длиной 28 мм и отверстием на 5 мм крепится при помощи специальной проволоки.

Важно! Многие организации либо игнорируют процесс маркировки кабеля, либо выполняют его с использованием бирок произвольной формы. Последствия обоих решений могут стать причиной частых аварийных ситуаций и травмирования обслуживающего персонала.

Цветовая маркировка проводов и кабелей

Общепринятые стандарты и правила цветовой маркировки изоляционной оболочки проводов позволяют быстрое и безошибочно определить рабочие параметры кабеля, понять, в каких системах и устройствах он может использоваться. Регламент цветовой маркировки прописан ПУЭ и ГОСТ.

Примечательно, что система обозначений будет разной для кабельных сетей с переменным или постоянным током. Нередко кабель делается разноцветным. Вместо оболочки цветная маркировка может выполняться при помощи термоусадочных трубок (кембриков). Еще один вариант – цветная изолента. Выбор цвета для фазных и нулевого проводов всегда должен быть разным!

Для трехфазных переменных силовых линий шины следует маркировать так:

первая фаза – желтая;
вторая – зеленая;
третья – красная.

В кабельных трассах постоянного тока цветовые обозначения выбираются в соответствии с зарядом, который может быть положительным или отрицательным. В первом случае выбирается провод в красной оплетке, во втором – в синей. Система не поддерживает фазных и нулевого проводов, а для среднего обычно берут светло-синий проводник.

Для энергетических установок напряжением до 1 кВ и нейтралью выполняется следующая маркировка:

рабочий нулевой провод – синий;
заземление – желто-зеленый;
совмещенный нулевой – желто-зеленый с синими маркерами (либо синий с желто-зелеными маркерами);
фазы – красная, черная и другие цвета в зависимости от количества.

Примечательно, что проводка внутри электрических приборов делается красной, в розетках – коричневой.

Видео:Обзор бирок для маркировки кабелейСкачать

Методы маркировки провода и кабеля

При выборе маркировочных изделий электромонтажники ориентируются на условия эксплуатации, возможности и технические параметры бирок, наличие нужного оборудования и материалов изготовления.

До монтажа провода

Во многих ситуациях кабельные маркировки размещаются на трассах уже после прокладки. Однако в некоторых случаях возникает необходимость сделать это намного раньше. Наиболее ярким примером является ограниченное пространство или проведение работ на опасной высоте.

При таких раскладах могут использоваться следующие маркирующие изделия:

ПВХ-трубки и кембрики разного диаметра, на которые нанесена информация о линии (они могут быть дополнительно защищены прозрачным скотчем, упрощающим фиксацию и повышающим защиту);
термоусадочная трубка для изоляции;
более простой и дешевый метод – указать информацию на куске плотной бумаги, приложить ее к кабелю и закрепить прозрачным скотчем или хомутом.

После монтажа провода

Если провод или кабель расположены в распределительном устройстве, то обозначения наносятся одним из следующих методов:

Перед тем, как соединять контактные дорожки с проводами, на последние надеваются кембрики из поливинилхлорида и термоусадочные трубки.
Самоламинирующийся маркер – это небольшая пластина, на одну сторону которой нанесено клеевое покрытие для фиксации к кабелю, а на другой имеется матовая поверхность под различные надписи. Бирку нужно приклеить к изоляции и дополнительно обернуть прозрачным скотчем (специальной электротехнической лентой). Выбранные материалы могут выдержать высокие температуры, характеризуются устойчивостью к воздействию агрессивной среды.
Кабельные бирки – нередко самый оптимальный вариант. Изделия изготавливаются из полимерных материалов и могут крепиться к кабельной оболочке несколькими способами. Пластик выдерживает высокие температуры, защищая надписи с важной информацией. Размеры, формы и содержание бирок подбираются согласно ПУЭ, ПТЭЭП и СНиП.
Для кабеля небольшого диаметра могут применяться полимерные флажки со стандартными обозначениями.
Гильза и контейнер подразумевают использование пластикового носителя, который крепится на провод, после чего внутрь него помещается маркер с печатными обозначениями.
Клипсы и кольца – для фиксации с буквами и цифрами до трех-четырех символов.
Самоклеящиеся нейлоновые маркеры.

Видео:Бирки У-134,У-135,У-136Скачать

Буквенно-цифровые обозначения

В ГОСТ прописан регламент маркировки внешней изоляции кабельных линий, благодаря чему можно отличить друг от друга шнуры, кабели и провода. Если на оплетке отсутствуют обозначения или их недостаточно для технического обслуживания и безопасности, то к трассе крепят специальные бирки с дополнительными данными.

Согласно правилам и рекомендациям, прописанным в ГОСТ, проводом называют изделия, состоящие из одной и большего числа жил, которые по всей длине защищены изоляцией. Жилы могут производиться без изоляции. Кабелем называются несколько заизолированных отдельно друг от друга жил, размещенных под единой герметичной оболочкой из металла или полимерных материалов. Шнур состоит из двух или большего количества гибких проводников, которые соединены между собой скруткой или оплеткой. Жилы фиксируются по всей длине, а оплетка производится из неметаллических материалов.

Все кабели делятся на несколько групп:

силовые;
сигнальные и контрольные;
установочные;
радиочастотные;
связные.

Вы можете самостоятельно расшифровать буквенно-цифровые обозначения на изоляции.

Первая буква в аббревиатуре указывает на материал изготовления жилы. Буква «А» вначале говорит о том, что токоведущая жила произведена из алюминия. Отсутствие таковой буквы означает, что она произведена из меди.

Вторая буква указывает на сферу применения изделия. Если отсутствует и вторая буква в аббревиатуре, то такой кабель принято считать силовым.

Третья буква используется для указания степени гибкости изделия. Ее отсутствие указывает на одножильный провод, наличие буквы «Г» – на гибкий многожильный.

Четвертая буква позволяет обозначить материал, используемый для изготовления изоляции. Обмотки производятся из разных материалов, поэтому для нее применяют более специфичные обозначения.

Пятая буква указывает на материал изготовления внешней оболочки, наличие или отсутствие бронированного корпуса.

Шестая буква может использоваться для указания защитного покрова, предназначения слоя и конструкции в целом.

Благодаря прописным буквам можно указать на определенные особенности кабельной линии, наличие тех или иных свойств. После буквенных обозначений идут цифровые. Первая цифра подсказывает на величину рабочего напряжения («1» – 1 кВ, без цифры – 600 В), вторая – число жил (1-37), третья – площадь сечения.

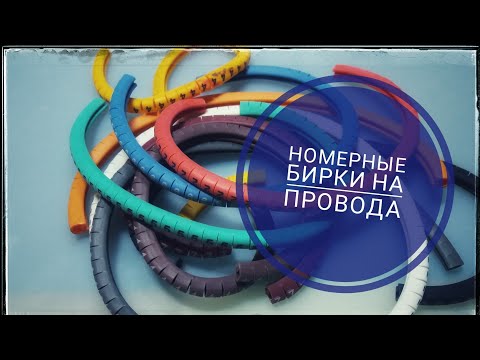

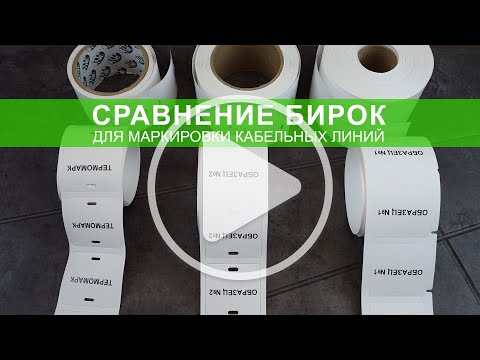

Видео:Сравнительный тест бирок для маркировки кабельных линийСкачать

Из чего изготавливают бирки

Кабельные бирки изготавливают из различных материалов. При выборе изделий следует ориентироваться на условия эксплуатации конкретной кабельной системы. В комнатах с низким уровнем влажности, при прокладке в грунте или на открытой местности могут использоваться исключительно пластиковые (полимерные) элементы, что обусловлено их долговечностью и устойчивостью к химическим воздействиям.

Видео:Печать кабельных бирок на принтере cab EOS1Скачать

Крепеж маркеров

Кабельные бирки могут фиксироваться к проводам при помощи разных крепежных элементов. Наиболее распространены синтетическая нить, пластиковые ленты с защелкой, проволока с антикоррозийным покрытием, клипсы и т. д. Если для крепления нужно использовать обычную стальную проволоку, то ее предварительно следует покрыть защитным слоем битума или краски, чтобы исключить коррозию. В идеале нужно применять провод с поливинилхлоридной изоляцией.

Видео:Маркировка проводов что применятьСкачать

Чем наносить маркировку

Самым надежным методом маркировки кабельных линий является штамповка. С другой стороны, такой способ подразумевает наличие специального оборудования (принтера), которым можно воспользоваться далеко не всегда.

Во многом выбор конкретного метода зависит от материала изготовления кабельной бирки. Также можно купить маркеры с уже заготовленными обозначениями, реализуемые в лентах. На них есть надрезы, которые позволяют быстро и безошибочно отсоединить нужную этикетку и зафиксировать на проводе при помощи клеевой поверхности.

Надписи изготавливают из водостойкой краски или туши. Если электрическая цепь установлена в помещениях с высоким уровнем влажности или подвергается постоянному воздействию агрессивной среды, то маркировка наносится фрезированием, кернением, выжиганием или штамповкой по пластику/металлу.

Для сухих помещений с хорошей вентиляцией или кондиционированием можно обойтись нанесением маркировки стандартными средствами – карандашом или фломастером.

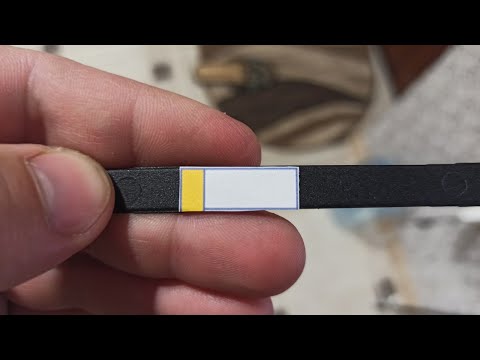

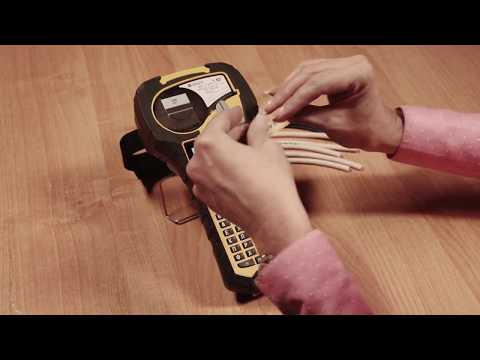

Видео:Печать термоусадочной трубки диаметром 2-50 мм на стационарном кабельном принтере CAB EOS и SQUIXСкачать

Часто допускаемые ошибки при маркировке

Перечислим три основные ошибки:

Наиболее распространенная допускается начинающими электромонтажниками или опытными специалистами из-за невнимательности. В процессе привинчивания провода к щитку и клеммам мастера попросту забывают надеть на жилы термоусадочный кембрик с обозначениями (трубку). Из-за этого приходится отвинчивать закрепленную проводку и надевать изделия повторно.
Нередко мастера путают проводник PEN с заземляющим кабелем. Дело в том, что оба элемента имеют идентичную цветовую маркировку, поэтому нужно осматривать их более внимательно.
Если щиток расположен за пределами участка, то необходимо заключать договор с поставщиком электрической энергии. У вас должна быть на руках техническая документация со схемой и подтверждением выполнения требований ПУЭ, ПТЭЭП и прочих регламентирующих актов. В противном случае можно столкнуться с претензиями от Ростехнадзора.

Подведем итог: в соответствии с прописанными в международных и отечественных стандартах требованиями и нормативами все без исключения энергетические установки и кабельные линии должны быть промаркированы. На необходимость маркировки не влияют ни значения напряжения, ни место установки (прокладки) цепи.

Квалифицированные специалисты согласятся проводить ремонтные работы и заниматься техническим обслуживанием аварийных участков лишь в том случае, если будет предоставлена достаточная информация о параметрах линии. Таковая как раз содержится на кабельных бирках.
