Строим КВ Антенну

Антенна – это радиотехническое устройство, которое преобразует энергию радиоволн в электрический сигнал и наоборот. Антенны различаются по типу, по назначению, по диапазону частот, по диаграмме направленности и т.д. В этой статье мы рассмотрим постройку самых распространенных радиолюбительских антенн. Лучший усилитель – это антенна!
Опытные радиолюбители это прекрасно знают и не жалеют времени и средств на совершенствование своих антен. Но даже представить трудно, сколько времени, усилий и средств, потребовалось “горячим финским парням” с OH8X, что бы соорудить такого “монстра”. Три элемента на 160м и четыре полноразмерных элемента на 80м. Причем, так как размеры элементов волнового канала равны половине длины волны, то каждый из четырех элементов длиной в сорок метров. И все это на высоте 100 метров. Впечатляет и вес этой конструкции – почти 40 тонн

Но “горячие” парни есть не только в Финляндии. Антенна RN6BN, а это

синфазная решетка из 65-ти пятнадцатиэлементных волновых каналов на 144мГц, впечатляет не меньше. Или же антенна UN7L. Конечно не “монстр”, но большинство радиолюбителей о такой могут только мечтать.

Ну и для тех, кто является счастливым обладателем автомобиля и мечтает установить на нем УКВ антенну. Как говорится, просто, но со вкусом

Все эти, и подобные антенны, требуют кропотливой настройки, огромных финансовых вложений, и, главное, большого опыта и знаний. Следует отметить, что простая, но отлаженная антенна, к примеру диполь, будет намного эффективней многоэлементной, но не настроенной антены.Настроенная резонансная антенна, позволит вам слушать и проводить радиосвязи с очень слабыми и дальними станциями. Плохая же антенна – сведёт на нет все ваши усилия по покупке или постройке приемникатрансивера
Теперь рассмотрим сами антенны. Начнем с самых простых и до самых качественных.

Антенна «Наклонный луч»

Ее полотно, это отрезок медного провода, который с одного конца закреплен за дерево, фонарный столб, крышу соседнего дома, а другой стороной подключается к приёмнику/трансиверу. Преимущества:- простота конструкции.

Недостатки:- слабое усиление, сильно подвержена городским шумам, требует согласования с трансивером/приёмником. Дла изготовления антенного полотна подойдет любой медный провод – одножильный, многожильный, в изоляции и без. Толщиналюбая, но – «чтобы не порвался» от своего веса, натяжения и ветра. В среднем, сечение 2.5-6 кв.мм. Вполе подойдет и расплетенный армейский телефонный провод. Антенна многодиапазонная, но колличество диапазонов, на которых ее можно использовать, зависит от ее размеров.
Длину антенного полотна определяем для самого низкочастотного диапазона по формуле 300/2*f, где f – срелняя частота диапазона. В частности, для 80-ти метрового диапазона это 42,6 метра. Антенна с такими разьерами будет прилично работать на 3.5, 7,0, 14,0, 21,0 и 28.0 мГц. Уменьшив размеры в два раза, мы получим все тоже, но без 3,5мГц Понятно, что размер приблизительный, так как длина полотна зависит от окружающих предметов, высоты подвеса, от того, в изоляции провод или нет. Точные размеры можно получить только после тщательной настройки.
Следует помнить, что провод антенны нельзя подвязывать непосредственно к опорам. Нужно установить несколько изоляторов на конце полотна антенны. Идеальные изоляторы – «орешкового типа»:

Для чего нужны изоляторы, должно быть понятно уже из самого их названия. Они изолируют полотно антенны по электричеству от дерева, столба и других конструкций, к которым вы будете крепить антенну. Если орешковые изоляторы не нашли, можно сделать самодельные из любого прочного диэлектрического материала: – пластик, текстолит, оргстекло, пвх трубки и т.д.

Дерево и производные (ДСП, двп и т.д.) использовать нельзя. На концах антенны должно быть 2 – 3 изолятора, с расстоянием 30-50см друг от друга. Как известно, полуволновый вибратор, запитаный с конца, коим и является резонансный (полуволновый) наклонный луч, имеет большое сопротивление и для подключения его к трансиверу или приемнику с низкоомным входом, необходимо согласующее устройство. О различных согласующих устройствах будет расказано в отдельной статье.

Антенна «Диполь»

Это уже более серьезная антенна, чем наклонный луч. Диполь – это два отрезка провода, в центре которых подключается коаксиальный кабель снижения к трансиверу.

Длина диполя равна L/2. То есть, для участка 80м диапазона, длина равна 40м. Или по 20м провода в каждом плече диполя. Для более точного расчета применяем формулы. Точная формула: Длина диполя = 468/F х 0.3048 , где F–частота в МГц середины диапазона, для которого делаете диполь. Пример для 80м диапазона: – частота 3.65 МГц. 468/3.65 х 0.3048 = 39.08 метров. Обратите внимание – это общая длина диполя. Значит, каждое плечо будет в 2 раза меньше, то есть по 19.54 метра. Погрешность при построении плеч диполя должна быть сведена к минимуму, не больше 2-3см. Самое главное, чтобы плечи были одинаковой длины. В интернете так же есть онлайн «калькуляторы» для расчета диполей и других антенн: http://dxportal.ru/raschet-antenn.html и др.

Для изготовления антенны нам потребуется так же, как и для наклонного луча, медный провод. Сечение 2.5-6кв.мм. Можно использовать провод в изоляции, на низкочастотных диапазонах пвх-изоляция вносит несущественные потери. Размещение диполя – аналогично размещению наклонного луча. Но, тут уже высота подвеса играет более заметную роль.
Низкоподвешенный диполь работать не будет! Для нормальной работы высота подвеса диполя должна быть не ниже L/4. То есть, для 80м диапазона должна быть не ниже 17-20м.
В случае, если у вас рядом нет такой высоты, то диполь можно сделать на мачте, чтобы он принял форму перевёрнутой буквы V.

Последний вариант установки диполя называется «Inverted-V», то есть форма перевернутой буквы V. Центр диполя должен быть не ниже L/4, то есть для 80м диапазона – 20м. Но, в реальных условиях, допускается подвешивать центр диполя и на небольшие мачты, деревья, высотой 11-17м. Диполь на такой высоте работать будет, правда, заметно хуже.

Подключается диполь коаксиальным кабелем, с волновым сопротивлением 50 Ом. Это или отечественный кабель серии РК-50, или импортный серии RG и аналогичные. Длина кабеля особой роли не играет, но, чем он будет длиннее, тем больше в нём будет затухание сигнала. Так же и с толщиной кабеля, чем тоньше– тем больше затуханий сигнала.
Нормальная толщина кабеля для диполя (измеряется по внешнему диаметру) 7-10мм.

К сожалению, современный мир – это мир бытовых радиопомех – мощных, жирных, свистящих, стрекочущих, рычащих, пульсирующих и прочих, нехороших. Причина помех – наша современная жизнь: – телевизоры, компьютеры, светодиодные и энергосберегающие лампы, микроволновки, кондиционеры, Wi-Fiроутеры, компьютерные сети, стиральные машины и т.д. и т.п. Весь этот набор «жизни», радиосмог, создаёт адский шум в радиоэфире, который делает приём любительских радиостанций, на низкочастотных диапазонах, порой вообще невозможным… Поэтому, подключать диполь как раньше, в советское время уже нельзя.

Теперь подробнее. Стандартное подключение кабеля к Диполю. Конечно, из за подключения несимметричного коаксиального кабеля к симметричному Диполю, его диаграмма направленности немного косит, но на КВ это не так существенно

Плечи диполя прикручиваются на любую прочную, диэлектрическую пластину. Центральная жила кабеля подпаивается к одному плечу, оплетка кабеля – ко второму плечу.
Прикручивать кабель нельзя, только паять. Такое подключение было стандартным, и вполне устраивало в советские времена, когда не было бытовых помех в эфире. Сейчас такое подключение можно использовать только в одном случае: – вы живёте на даче или в лесу. Но, такое бывает редко, поэтому переходим к современным вариантам подключения.

Более приемлимый вариант подключения кабеля для города, при использовании мощного передатчика трансивера.Само подключение кабеля к диполю такое же, но, перед припаиванием –надеваем на кабель 15-30 ферритовых колечек, чем больше, тем лучше. Главное, чтобы эти колечки были как можно ближе к месту подпайки кабеля, почти вплотную.
Кольца желательно использовать с магнитной проницаемостью 1000НМ. Но, подойдут любые, которые найдёте, и которые плотно будут сидеть на вашем кабеле. Можно использовать кольца из телевизоров и мониторов:После установки колец на кабель, наденьте на них термоусадочную трубку и феном обожмите, чтобы они плотно сидели. Если нет термоусадочной трубки, то просто обмотайте плотно изолентой.

Такой способ немного снизит уровень шума по приёму. К примеру, если у вас шум был на уровне 8 баллов, то станет 7. Не много конечно, но лучше, чем ничего. Суть такого метода – ферритовые кольца снижают приём помех самим кабелем.

Вариант подключения для города, а так же для маломощных передатчиков. Самый лучший вариант. Есть два способа подключения. 1. Берём ферритовое кольцо необходимого диаметра, с проницаемостью 1000НМ, обматываем его изолентой(чтобы кабель не повредить), и продеваем сквозь него 6-8 витков кабеля. После чего припаиваем кабель к диполю обычным способом. У нас получился трансформатор. Его нужно так же подключать как можно ближе к точкам припаивания диполя.

Если нет большого ферритового кольца, чтобы просунуть сквозь него толстый, жесткий коаксиальный кабель, тогда придётся попаять. Берем кольцо поменьше, и наматываем на него 7-9 витков провода, диаметром 2-4мм. Мотать нужно сразу двумя проводами, а кольцо так же обернуть изолентой, чтобы не повредить провод. Как подключать – показано на рисунке:То есть плечи диполя подпаиваем к двум верхним проводам трансформатора, а центральную жилу и оплётку кабеля – к двум нижним.

Такое подключение кабеля к диполю убивает сразу двух зайцев: – снижает уровень шумов, которые принимает сам кабель и согласовывает симметричный диполь, с нессиметричным кабелем. А это, в свою очередь увеличивает шанс на то, что вас, со слабым передатчиком (1-5Вт) – услышат.

Антенна Диполь – хорошая антенна, которая имеет небольшую диаграмму направленности и лучше принимает и усиливает, нежели антенна Наклонный луч. Диполь, особенно с 3-м вариантом подключения – идеальное решение для работы в походных условиях. Особенно, если у вас маломощный трансивер с выходной мощностью 1-5Вт. Так же диполь – идеальное решение для города и для начинающих радиолюбителей, т.к. его просто натянуть между крышами, не содержит каких-либо дорогих деталей и не требует настройки,
естественно, если вы изначально правильно рассчитали его длину.

Антенна «Дельта» или треугольник

Треугольник – это самая лучшая антенна низкочастотных КВ диапазонов, которую только можно построить в городских условиях.

Эта антенна представляет собой треугольную рамку из медного провода, растянутую между крышами 3-х домов, в разрыв любого угла подключается кабель снижения. Антенна представляет собой замкнутый контур, поэтому бытовые помехи синфазно гасятся в ней. Уровень шума у Дельты – много ниже, чем у Диполя. Для сравнения. Если с наклонным лучом – уровень шума 9 баллов, то .Диполь с простым подключением – уровень шума 8 баллов. Диполь с трансформаторным подключением – уровень шума 6.5 балла.Треугольник – уровень шума 3-4 балла. Так же, Дельта имеет большее усиление, чем Диполь. Для работы на дольшие расстояния (свыше 2000км), один из углов антенны надо поднять, или наоборот, опустить. То есть, чтобы плоскость треугольника была под углом к горизонту.

Треугольник изготавливается как же из медного провода. Растягивается между крышами соседних домов. Длина провода дельты рассчитывается по формуле: L (м )= 304.8/F (MГц).
Или можно на сайте, по онлайн калькулятору: http://dxportal.ru/raschet-antenn.html Например для 80м диапазона длина треугольника должна быть 83.42м, или 27.8м каждая сторона.
Высота подвеса – не ниже 15м. Идеально – 25-35м.

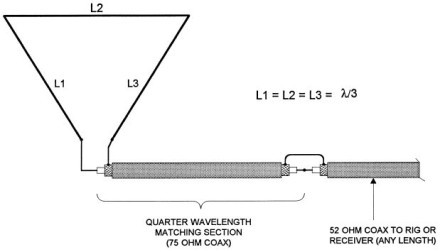

Напрямую подключать 50-омный кабель к треугольнику нельзя, потому, что волновое сопротивление треугольника 160-210 Ом. Его нужно согласовать с кабелем. Для этих целей создаются согласующие трансформаторы. Их еще называют балуны. Нам нужен балун 1:4. Качественно и правильно изготовить балун можно только с помощью приборов, которые измеряют параметры антенны. Поэтому, мы не будем приводить описание его изготовления. Для начинающих радиолюбителей, единственный вариант – это или купить балун, или пойти к более опытным радиолюбителям-соседям, или, например, в местный радиокружок и попросить их помощи.

В заключении, еще раз обращаем ваше внимание на то, что Антенна – это самый важный элемент у радиолюбителя. При хорошей антенне, вас будут прекрасно слышать, даже если у вас самодельный трансивер с 1-5Вт выходной мощности. И, вы можете купить за 2 – 3 тысячи у.е. японский трансивер, а антенну сделать плохую, в итоге – вас никто не услышит. Да, и еще совет: – если не знаете, какое расстояние между вашими домами – загляните в Яндекс-карты, там есть функция линейки + карты были в 2015 году обновлены.
Можно по ним антенну рассчитывать.

И еще. Вот мнение об антенне Дельта известного коротковолновика RZ9CJ

За многие годы работы в эфире опробованы большинство из существующих антенн. Когда после всех них сделал и попробовал работать на вертикальной Дельте,понял – сколько времени и сил я потратил на все те антенны – зря. Единственная ненаправленная антенна , которая принесла массу приятных часов за трансивером – это вертикальная Дельта с вертикальной поляризацией . Так она мне понравилась , что я сделал 4 штуки на 10,15,20 и 40 метров. В планах – сделать еще и на 80 м . Кстати – почти все эти антенны сразу же после постройки *попали * более-менее по КСВ.Все мачты метров по 8 высотой. Трубы 4 метра – из ближайшего ЖЭКа Выше труб – бамбуковые палки по две связки вверх. Ох и ломаются же они, заразы. Раз 5 уже менял. Лучше их по 3 штуки связывать – получится потолще но и простоит подольше. Стоят палки недорого – в общем бюджетный вариант лучшей ненаправленной антенны. По сравнению с диполем – земля и небо. Реально *пробивал* pile-up -ы Что не удавалось на диполе. Кабель 50 Ом подключается в точке питания к полотну антенны. Горизонтальный провод должен быть на высоте не менее 0,05 волны ( спасибо VE3KF ) Т.е. для 40 м диапазона – это 2 метра. RZ9CJ

На этом всё, удачи вам в постройке эффективной и малошумящей антенны!
73!

Содержание

Питание антенны вертикальная Delta Loop
Антенна Delta Loop (треугольник, дельта)
Вертикальные дельты
Горизонтальные дельты
📽️ Видео

Видео:Простые антенны КВ на любительские диапазоны для начинающих монтаж ua9upkСкачать

Питание антенны вертикальная Delta Loop

На Интернет форумах для формирования излучения с вертикальной поляризацией в основном обсуждается запитка «дельты» в «нижний» (от земли) угол

или на расстоянии L/4 от «нижней» точки В, т.е. вблизи земли.

На рисунках 1 и 2 в точках Б и Г пучность тока, в точках А и В — пучность напряжения.

Такое решение антенны я сразу отверг: антенна и так установлена низко, а при такой запитке основное излучение происходит вблизи земли. К тому же, запитывать антенну так, как показано на рис.2, следует разве что с 9-этажки — ведь желательность размещения кабеля перпендикулярно полотну антенны никто не отменял, причем хорошо бы, чтобы и радиостанция находилась на 9-м этаже.

Известно, что наибольшая интенсивность электромагнитного излучения находится вблизи пучности тока: «мощность излучения отрезка провода антенны пропорциональна квадрату тока в этом отрезке», т.е. мощность излучения в каждом отрезке провода антенны — разная, максимальная — в пучности тока.

Для антенны, показанной на рис.1, пучность тока в точке Б находится в самом низу, а для антенны на рис.2 — чуть выше нижней части антенны, что не так уж и плохо. Тем не менее, для низковисящей «дельты» и этот вариант не подходит.

Опираясь на эти рассуждения, решил изготовить антенну с запиткой в верхней части на расстоянии L/4 от верхней точки В (рис.3).

Фактически, это «перевернутая» антенна, показанная на рис 2.

На рис.3 хорошо видно, что пучности тока (точки Б и Г) располагаются на большей высоте, а значит, максимум излучения происходит довольно далеко от
земли, что очень важно при небольшой высоте подвеса антенны. К тому же, при такой конфигурации облегчается почти перпендикулярный подвод кабеля к полотну антенны.

При 10-метровой высоте подвеса верхнего полотна получилась неплохая двухдиапазонная (40 и 20 м) антенна, установленная под наклоном, т.к. сделать ее полностью вертикальной при такой высоте подвеса невозможно. Нижняя точка антенны находится буквально в метре от земли, однако это практически не сказывается на эффективности излучения.

Здесь нужно отметить, что местоположения пучностей тока и напряжения, указанные на рис 1—3, справедливы для антенны диапазона 40 м. В диапазоне 20 м в антенне укладываются» 2 волны, пучностей тока и напряжения будет по 4, поэтому поляризация получаете комплексная — вертикально-горизонтальная.

Полотно антенны изготовлено из медного провода диаметром 2 мм в эмалевой изоляции. Дельта представляет собой равносторонний треугольник со сторонами 14,34 м, периметр — 43,02 м. Расстояния между точками А, Б, В и Г (рис. 3) равны и составляют по 10,75 м. Расстояние от узла запитки Б до верхнего угла — 3,58 м. С такими размерами резонансные частоты антенны — 7040 и 14100 кГц, пучности тока Б и Г оказываются напротив.

При соблюдении этих пропорций, в некоторых направлениях антенна может иметь определенное усиление. При необходимости удобно укорачивать нижний угол, уменьшив отрезок 3,58 м. например, до 3,50 м. Небольшая неточность расположения точек Б и Г по горизонтали не приводит к заметному ухудшению работы антенны.

От балуна в точке запитки пришлось отказаться, т.к. она подвергается ветровым нагрузкам. Поэтому в точке запитки вместо тяжелого балуна на кабеле установлены 5 ферритовых «защелок» RF-130S. По этой же причине пришлось отказаться и от какого-либо согласования в узле запитки. Экран кабеля подключен к верхней части антенны, центральный провод — к нижней.

Наиболее актуальные характеристики антенны (полное входное сопротивлении и КСВ) снимались анализатором АА-ЗЗОМ с помощью полуволнового повторителя, изготовленного из коаксиального 50-омного кабеля длиной 14 м. В диапазоне 7 МГц активное входное сопротивление составило 120 Ом, в диапазоне 14 МГц — 140 Ом. Из-за недостаточной высоты подвеса имеется реактивная составляющая входного сопротивления, поэтому в диапазоне 7 МГц КСВ=3,0; в диапазоне 14 МГц — 4,0.

В такой ситуации было принято решение снизить КСВ, применив согласующий отрезок 75-омного кабеля. Комбинируя подключение коротких отрезков такого кабеля длиной 10 см, 20 см, 30 см, 50 см, 1 м, 2 м, 3 м, 3.5 м снабженных дешевыми телевизионными разъемами, после полуволнового повторителя выяснилось, что в диапазоне 7 МГц требуется отрезок кабеля длиной 6,9 м, в диапазоне 14 МГц — 3,5 м, что позволило получить в диапазоне 7 МГц КСВ=1,2; в диапазоне 14 МГц — 1,5.

В итоге, было решено непосредственно к антенне подключить отрезок 75-омного кабеля длиной 3,5 м, а уже к нему — 50-омный кабель длиной 8,6 м (всего 14,1 м). К сожалению, из-за неточного выбора длины полуволнового повторителя (она была определена расчетным путем) в диапазоне 7 МГц КСВ составил 2,0; в диапазоне 14 МГц — 2,3. Это не так уж и плохо—при КСВ до 3,0 вся мощность уходит в антенну. Тем более, что повышенный КСВ имеется лишь в кабеле длиной 14 м.

Кабели имеют диаметр 10 мм и многожильный центральный проводник. К месту соединения кабелей примотан пластиковый угольник длиной около 15 см, обрезанный по диаметру кабелей, что обеспечивает надежность соединения при ветровых нагрузках.

Внизу ничто не препятствует установке токового балуна, снабженного разъемами, который окончательно отсечет возможные синфазные токи.

В авторском варианте 50-омный кабель через антенный коммутатор подключается к одному из двух согласующих устройств (СУ) — на 7 или на 14 МГц.

Фактически, СУ на 7 МГц может работать в диапазонах от 1,8 до 15 МГц. В СУ на 14 МГц применена катушка из медной трубки диаметром 6 мм (1+2+4+4 витка, всего 11 витков), и оно может использоваться в диапазонах 7—29 МГц.

Если вместо последних 4 витков намотать 8 (всего витков будет 15), то, в принципе, СУ будет работать начиная с 3,5 МГц, а возможно, и с 1,8 МГц (следует проверить практически). Ввиду простоты изготовления, мною было изготовлено 3 таких СУ. В результате, после согласующих устройств полоса частот без реактивной составляющей составила 400 кГц на 40-метровом диапазоне и 380 кГц в диапазоне 20 м.

Такое согласование было сделано с целью максимально возможного снижения потерь в 50-метровом коаксиальном кабеле, который подключен ко второму антенному коммутатору. В двух местах на этом кабеле установлены по 20 ферритовых «защелок». КСВ в длинном кабеле, подключенном к выходу согласующего устройства, — около единицы. Согласующие устройства на сосредоточенных элементах вполне можно заменить дополнительными отрезками 75-омного кабеля, длины которых придется подобрать.

Антенну можно упростить, если она будет работать на одном диапазоне. В таком варианте длина 75-омного отрезка кабеля, подключаемого к полотну антенны, составляет 3,5 м в диапазоне 14 МГц и около 7 м — в диапазоне 7 МГц. Согласующее устройство можно установить в помещении радиостанции или вовсе обойтись без него.

Есть еще один вариант: запитать антенну только 75-омным кабелем (например, РК75-4-11). Именно так она использовалась в полевых условиях с полуволновым повторителем (около 28 м) и переключателем на 9 диапазонов. В сентябре 2013 г. мы с Сергеем, RW9UTK, работали в полевых условиях из сравнительно редкого RDA-района КЕ-21. Антенна работала на двух диапазонах и была установлена на 12-метровой высоте на двух стеклопластиковых трубах. Работала антенна отлично — в иные моменты мы узнали, что такое pile-up.

Там, в поле, анализатором АА-ЗЗОМ были измерены некоторые характеристики антенны, которые вследствие более высокого подвеса оказались заметно лучше, чем у антенны, установленной на 10-метровой высоте. В диапазоне 40м реактивной составляющей не было совсем, Rвх=141 Ом, КСВ=1,91, полоса по уровню КСВ=2,0 — 80 кГц, по уровню КСВ=3,0 — 300 кГц, активное сопротивление сохраняется в полосе 800 (!) кГц. В диапазоне 20 м реактивная составляющая также отсутствовала, Rвх=194 Ом, КСВ=2,56, полоса по уровню КСВ=3 — 620 (!) кГц, активное сопротивление сохраняется в полосе 630 (!) кГц.

Согласование производилось с помощью самодельного СУ, к которому подключался 75-омный кабель. Применение согласующего устройства позволило получить на обоих диапазонах КСВ=1,0 в 50-омном кабеле, соединяющем СУ с трансивером.

Широкая полоса рабочих частот без реактивностей — это замечательное свойство замкнутых антенн. Нет необходимости перестраивать СУ в пределах любительского диапазона—достаточно настроить его в одной точке. При этом СУ может находиться достаточно далеко от трансивера.

В поле в качестве полотна антенны мы применили полевой сдвоенный провод П-274. Этот провод в полиэтиленовой изоляции имеет определенный коэффициент укорочения, поэтому периметр антенны получился несколько меньшим, несмотря на большую высоту подвеса, чем дома, и составил 42,70 м.

Здесь также был равносторонний треугольник со стороной 14,23 м. Расстояния между точками А, Б, В и Г также равны и составляют по 10,67 м. Расстояние от узла запитки и до верхнего угла — 3,56 м.

Некоторые проблемы возникли с балуном, который входит в состав универсальной линии: для передвижения полотна антенны были использованы пластиковые круги от игрушки пирамида, и балун несколько сместился вниз от запроектированной точки (3,56 м от верха). Несмотря на это, антенна работала просто великолепно, т.к. на 12-метровых трубах она была установлена почти вертикально.

Планируется переместить балун в начало линии, снабдив его разъемами,. чтобы сохранить защиту от синфазных токов. Кроме того, на кабель, лежащий на траве, можно надеть ферритовые «защелки» или пропустить несколько раз через ферритовое кольцо — кабель диаметром 7 мм вполне это позволяет.

Также планируется испытать антенну в полевых условиях, но уже на высоте 16 м Опять будут применены стекпопластиковые мачты. Антенна будет установлена вертикально. О результатах испытания непременно сообщу.

Видео:антенна треугольникСкачать

Антенна Delta Loop (треугольник, дельта)

Антенна относится к петлевым (рамочным) антеннам, также как и квадраты. Периметр антенны примерно равен длине волны. Применяется на всех КВ диапазонах. Конструкции отличаются способом подвеса антенны и точкой питания. Эффективность антенны напрямую зависит от площади (идеальна окружность, но её сложно выполнить), поэтому равнобедренный треугольник будет предпочтителен. Тем не менее, допускается любая форма антенны в зависимости от конкретных условий её размещения.

На низкочастотных диапазонах чаще используют «ленивые дельты» (т.е. подвешенные почти горизонтально), а на высокочастотных диапазонах применяют вертикальные или наклонные «дельты». Низкочастотные «дельты» работают на кратных диапазонах за счет возбуждения на гармониках. В тоже время, основное излучение горизонтальных «дельт» на «основной» нижней частоте направленно вверх, что не слишком благоприятствует DX. Но на высших гармониках лепестки диаграммы прижимаются к земле.

Свойства «дельты» сильно зависят от конкретного размещения и конструкции (особенно низкочастотные), поэтому имеют много противоречивых отзывов.

Видео:Антенна Delta Loop 40mСкачать

Вертикальные дельты

Наилучшим для DX местом питания дельты является нижний угол. Однако при низком расположении антенны углом вверх, питание лучше осуществлять через боковые углы. В этом случае больше излучение с вертикальной поляризацией.

Вертикальная дельта на 15 м при высоте 9 м и питании нижнего угла

Вертикальная дельта выгодно отличается от диполя и GP. По сравнению с диполем при одинаковой высоте у вертикальной дельты большая часть излучения идет под низким углом к горизонту. По сравнению с «вертикалами» дельта проще в изготовлении, т.к. не требуется сложная система противовесов.

Вертикальная дельта на 15 м при высоте 9 м и питании с четвертьволнового отрезка

Вертикальная дельта на 15 м при высоте 9 м и питании нижнего бокового угла

Входное сопротивление антенны зависит от точки питания и колеблется в пределах 60-300 Ом. При высоком входном сопротивлении питание осуществляется через согласующий трансформатор. Питание однодиапазонных антенны можно осуществлять через четвертьволновый трансформатор (Q-согласование), между антенной и 50-омным кабелем включают четвертьволновый отрезок 75-омного кабеля.

Видео:Вертикальный треугольник на 20 метровСкачать

Горизонтальные дельты

Фактически, это квадратная антенна Loop Skywire, превращенная в треугольник. За экономию оттяжки приходиться платить меньшей эффективностью, т.к. площадь антенны меньше.

Горизонтальная (ленивая) дельта на 80 м достаточно популярная антенна. Её часто устанавливают между многоэтажными домами. На 80 м диаграмма направленности представляет собой сферу, т.е. основное излучение направлено вверх. Такую антенну можно возбуждать на четных гармониках, т.е. 40, 20 и 10 м. Причем с увеличением частоты лепестки диаграммы направленности прижимаются к земле.

Одной из главных проблем при настройке такой антенны становится выбор точки питания и согласование с фидером. Чаще всего, в качестве согласующего устройства применяют широкополосный трансформатор. Однако следует учесть, что входное сопротивление дельты сильно зависит как от точки питания, так и от расположения в пространстве.
